Пристрій для живлення дугової печі постійного струму

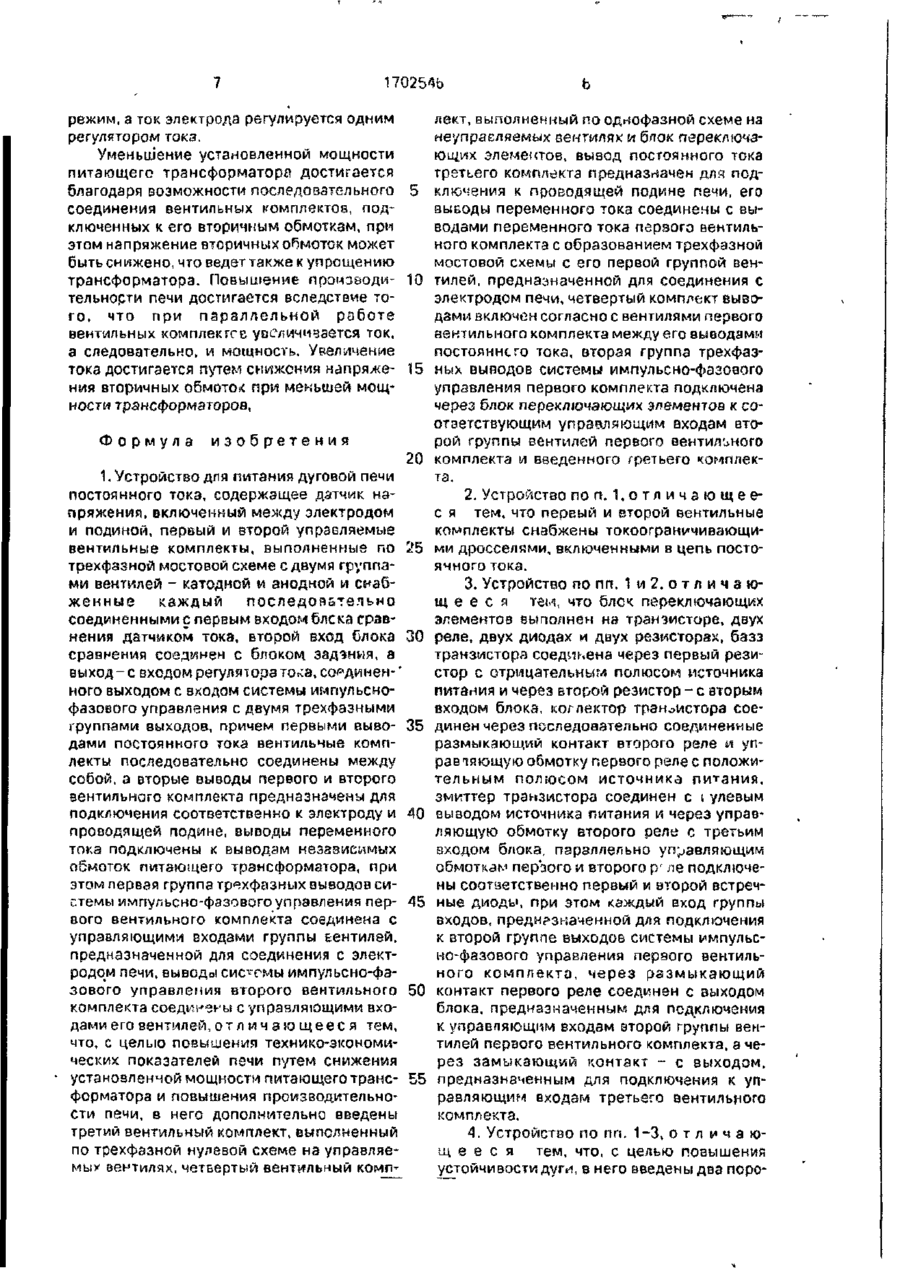

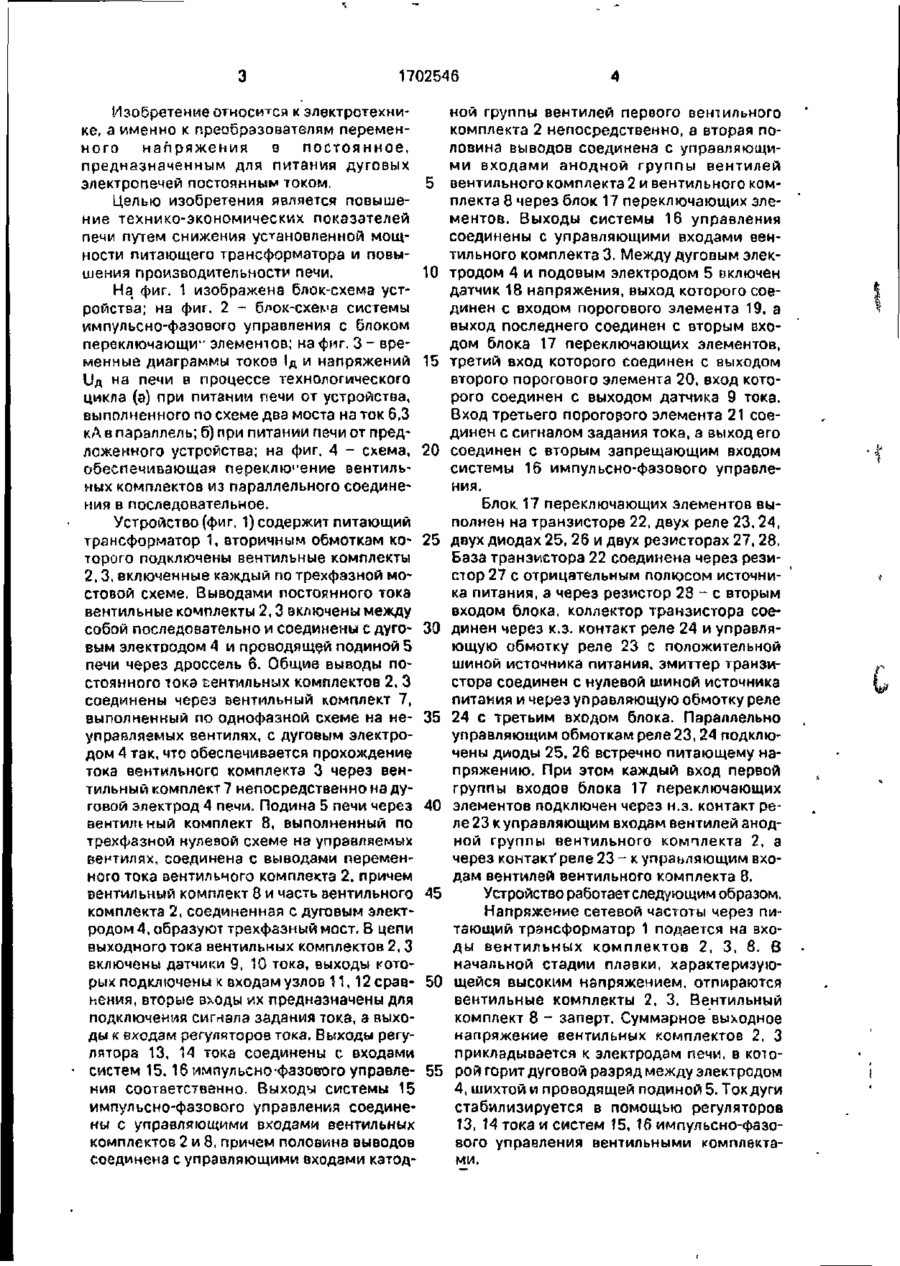

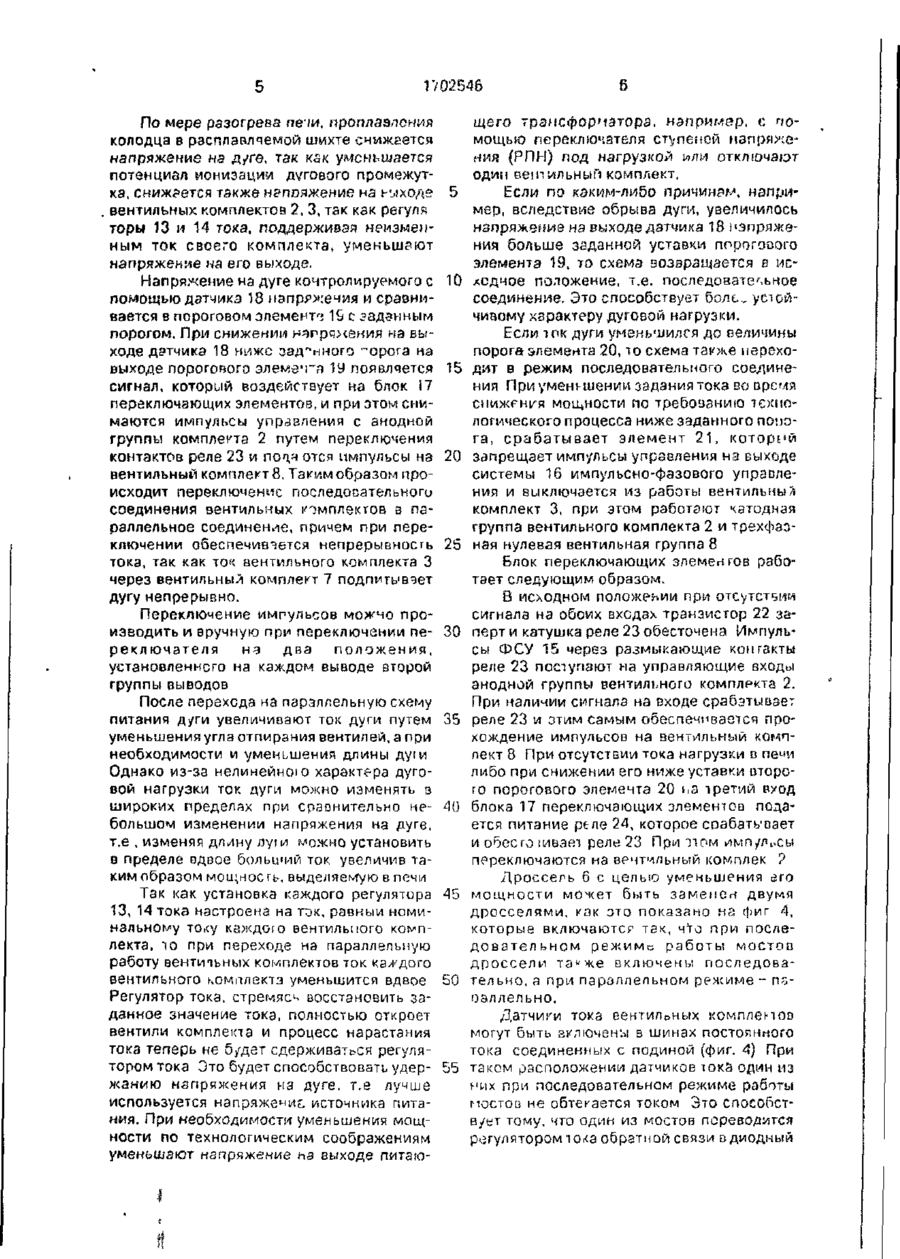

1. Устройство для питання дуговой печи по­стоянного тока, содержащее датчик напряжения, включенный между электродом и подиной, первый и второй управляемые вентильные комплекты, вы­полненные по трехфазной мостовой схеме с двумя группами вентилей - катодной и анодной и снаб­женные каждый последовательно соединенными с первым входом блока сравнения датчиком тока, второй вход сравнения соединен с блоком задания, а выход - с входом регулятора тока, соединенного выходом с входом системы импульсно-фазового управления с двумя трехфазными группами выхо­дов, причем первыми выводами постоянного тока вентильные комплекты последовательно соедине­ны между собой, а вторые выводы первого и второго вентильного комплекта пред назначены для под­ключения соответственно к электроду и проводя­щей подине, выводы переменного тока подключе­ны к выводам независимых обмоток питающего трансформатора, при этом первая группа трехфаз­ных выводов системы импульсно-фазового управ­ления первого вентильного комплекта соединена с управляющими входами группы вентилей, предназначенной для соединения с электродом печи, выводы системы импульсно-фазового управления второго вентильного комплекта соединены с уп­равляющими входами его вентилей, отличающее­ся тем, что, с целью повышения технико-экономических показателей печи путем снижения установленной мощности питающего трансформа­тора и повышения производительности печи, в не­го дополнительно введены третий вентильный комплект, выполненный по трехфазной нулевой схеме на управляемых вентилях, четвертый вен­тильный комплект, выполненный по однофазной схеме на неуправляемых вентилях и блок пере­ключающих элементов, вывод постоянного тока третьего комплекта предназначен для подключе­ния к проводящей подине печи, его выводы пере­менного тока соединены с выводами переменного тока первого вентильного комплекта с образовани­ем трехфазной мостовой схемы с его первой груп­пой вентилей, предназначенной для соединения с электродом печи, четвертый комплект выводами включен согласно с вентилями первого вентильно­го комплекта между его выводами постоянного то­ка, вторая группа трехфазных выводов системы импульсно-фазового управления первого комп­лекта подключена через блок переключающих элементов к соответствующим управляющим вхо­дам второй группы вентилей первого вентильного комплекта и введенного третьего комплекта.

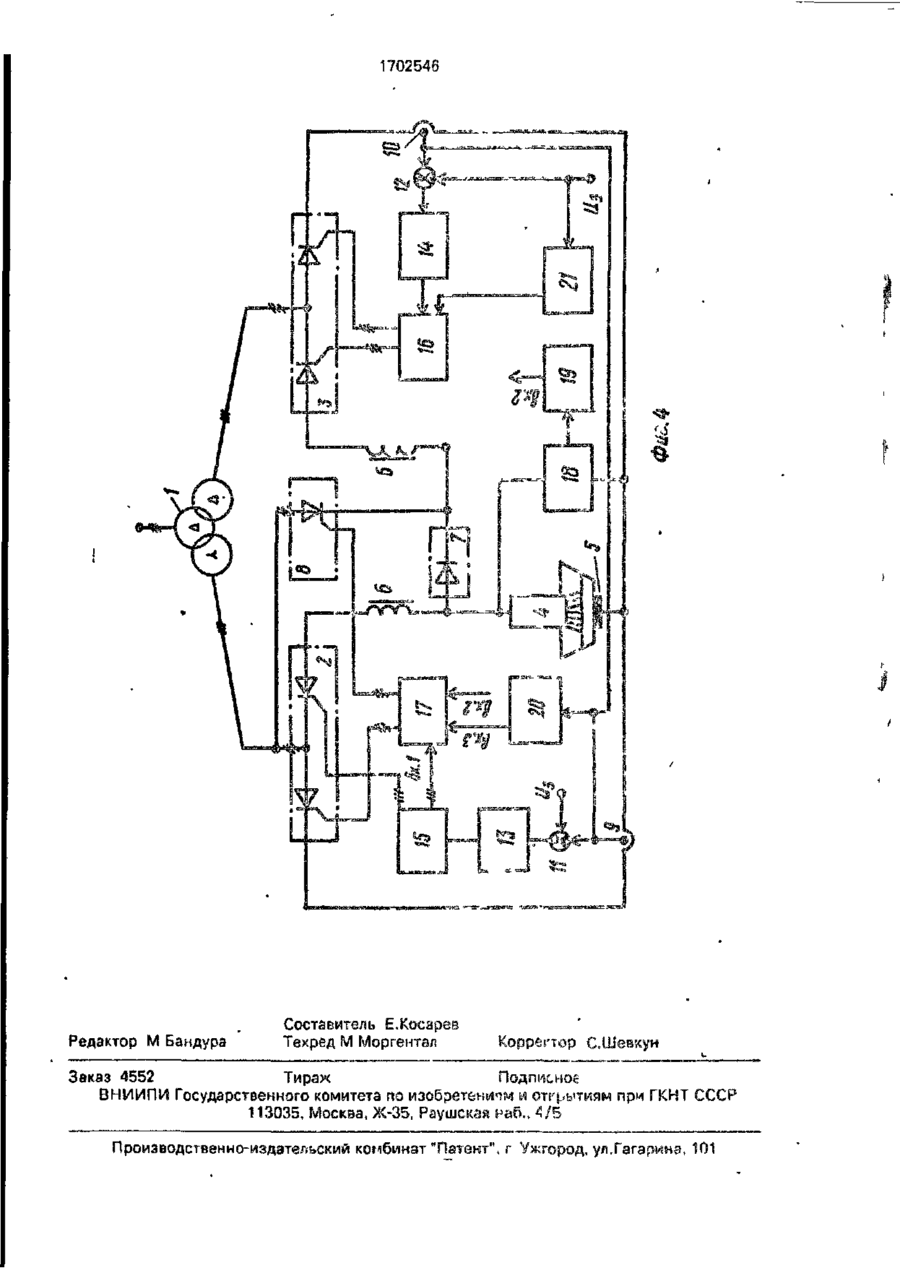

2. Устройство по п. 1, отличающееся тем, что пер­вый и второй вентильные комплекты снабжены токоограничивающими дросселями, включенными в цепь постоянного тока.

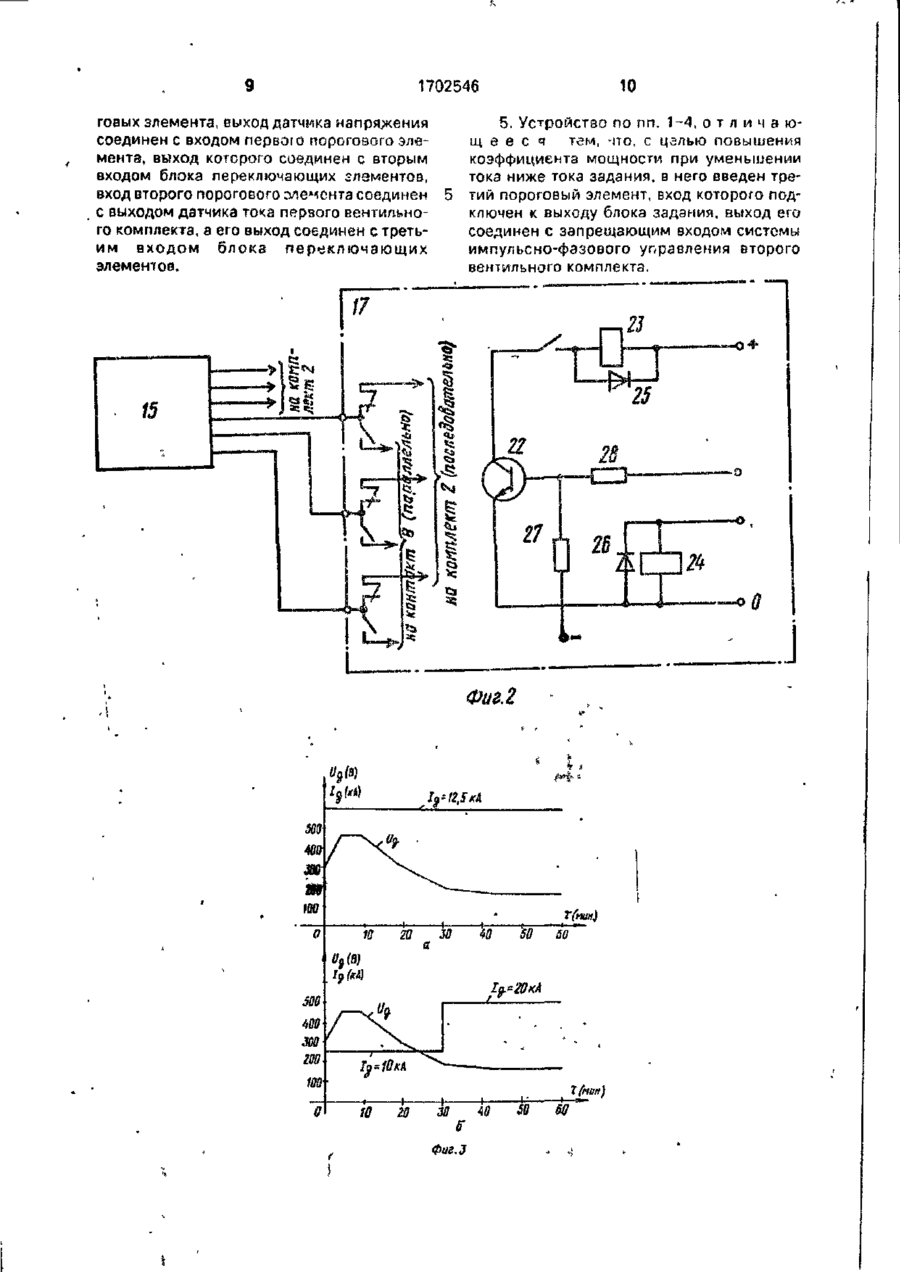

3. Устройство по пп. 1 и 2, отличающееся тем, что блок переключающих элементов выполнен на транзисторе, двух реле, двух диодах и двух рези­сторах, база транзистора соединена через первый резистор с отрицательным полюсом источника пи­тания и через второй резистор - с вторым входом блока, коллектор транзистора соединен через последовательно соединенные размыкающий кон­такт второго реле и управляющую обмотку первого реле с положительным полюсом источника пита­ния, эмиттер транзистора соединен с нулевым вы­водом источника питания и через управляющую обмоткувторого реле с третьим входом блока, па­раллельно управляющим обмоткам первого и вто­рого реле подключены соответственно первый и второй встречные диоды, при этом каждый вход группы входов, предназначенной для подключе­ния к второй группе выходов системы импульсно-фазового управления первого вентильного комплекта, через размыкающий контакт первого реле соединен с выходом блока, предназначенным для подключения к управляющим входам второй группы вентилей первого вентильного комплекта, а через замыкающий контакт - с выходом, пред­назначенным для подключения к управляющим входам третьего вентильного комплекта.

4. Устройство по пп. 1-3, отличающееся тем, что, с целью повышения устойчивости дуги, в него вве­дены два пороговых элемента, выход датчика на­пряжения соединен с входом первого порогового элемента, выход которого соединен с вторым вхо­дом блока переключающих элементов, вход второ­го порогового элемента соединен с выходом датчика тока первого вентильного комплекта, а его выход соединен с третьим входом блока переключающих элементов.

5. Устройство по пп. 1-4, отличающееся тем, что, с целью повышения коэффициента мощности при уменьшении тока ниже тока задания, в него введен третий пороговый элемент, вход которого подклю­чен к выходу блока задания, выход его соединен с запрещающим входом системы импульсно-фазо­вого управления второго вентильного комплекта.
