Озонатор, установка для приготування та інфузії озонованого фізіологічного розчину і пристрій для приготування озонованого дистилянту

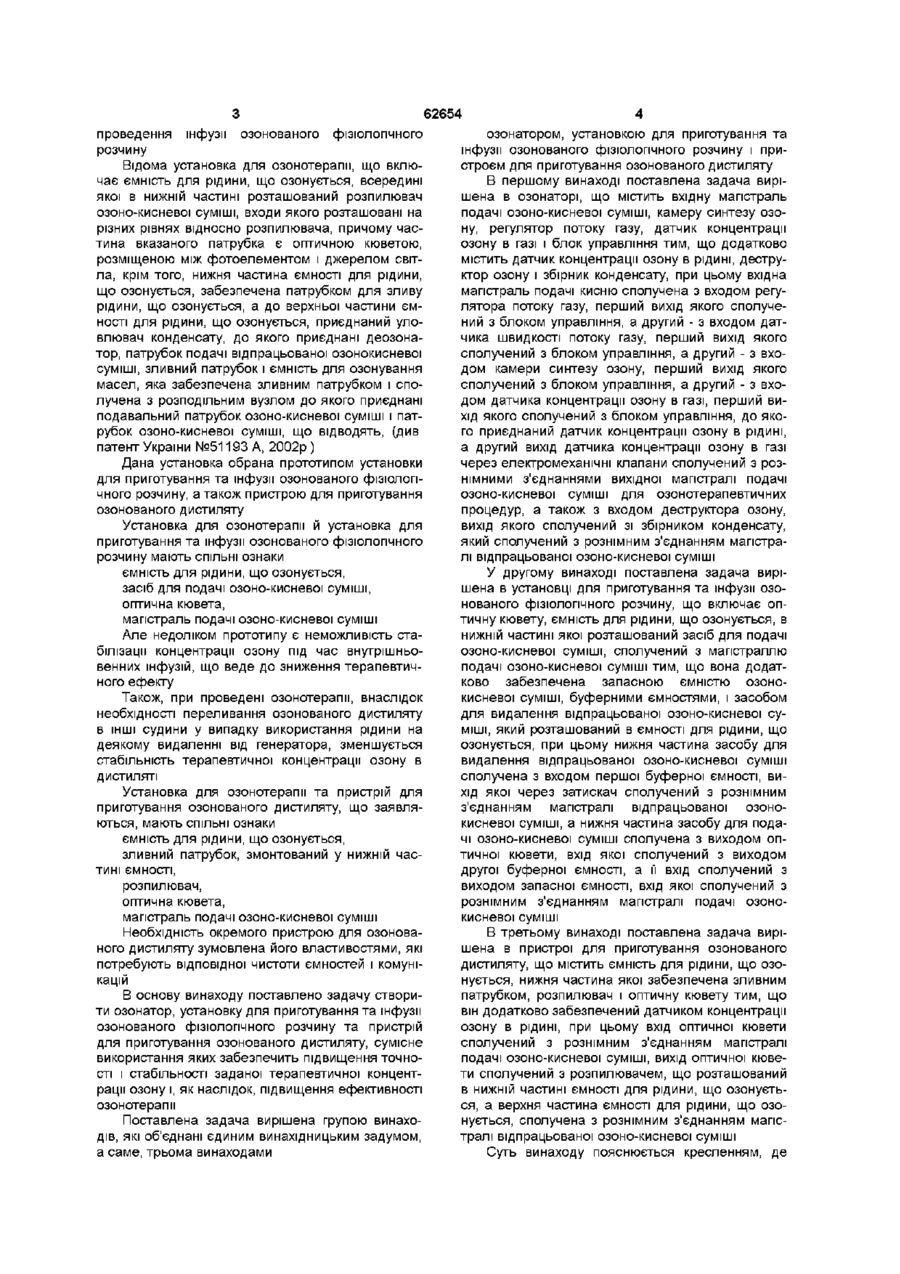

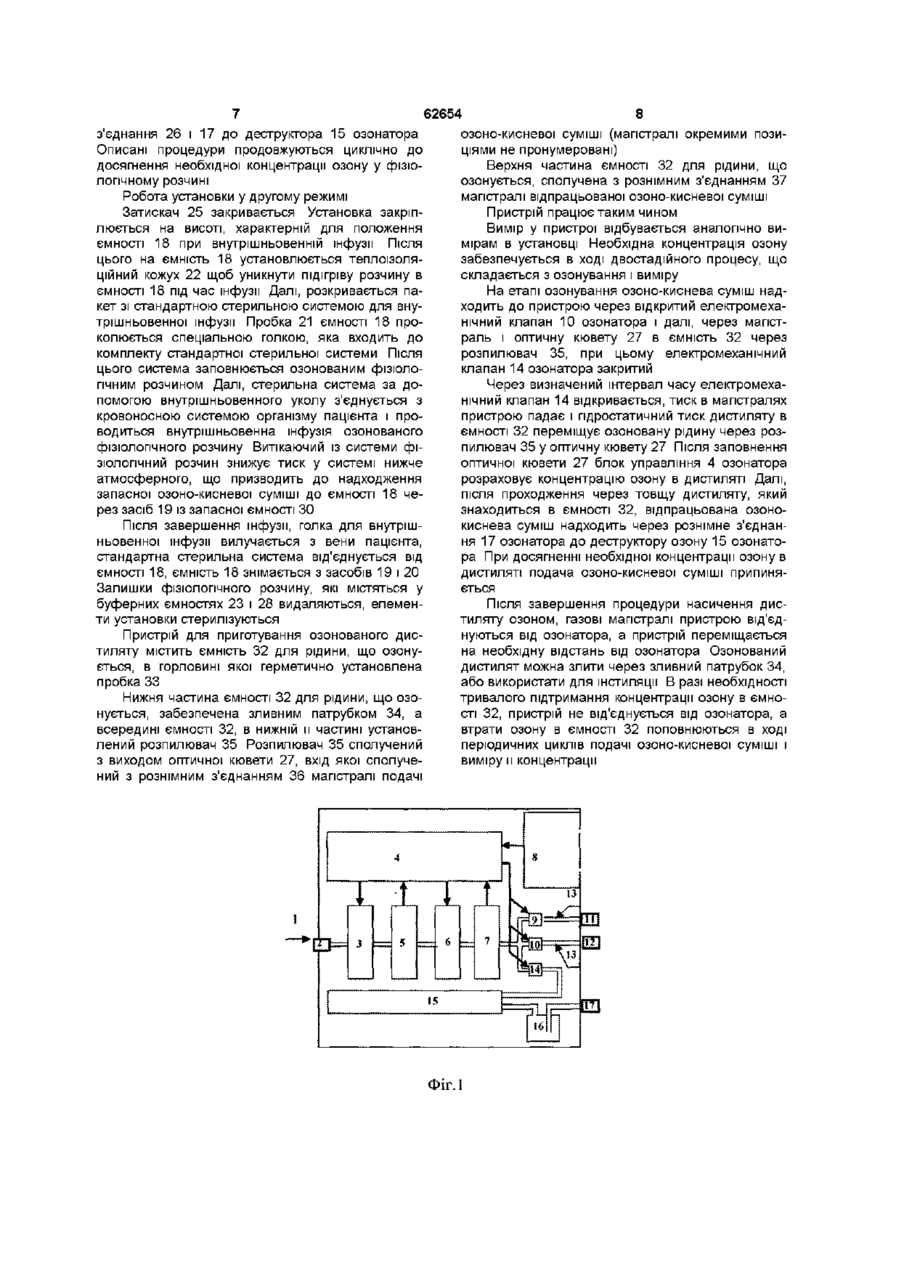

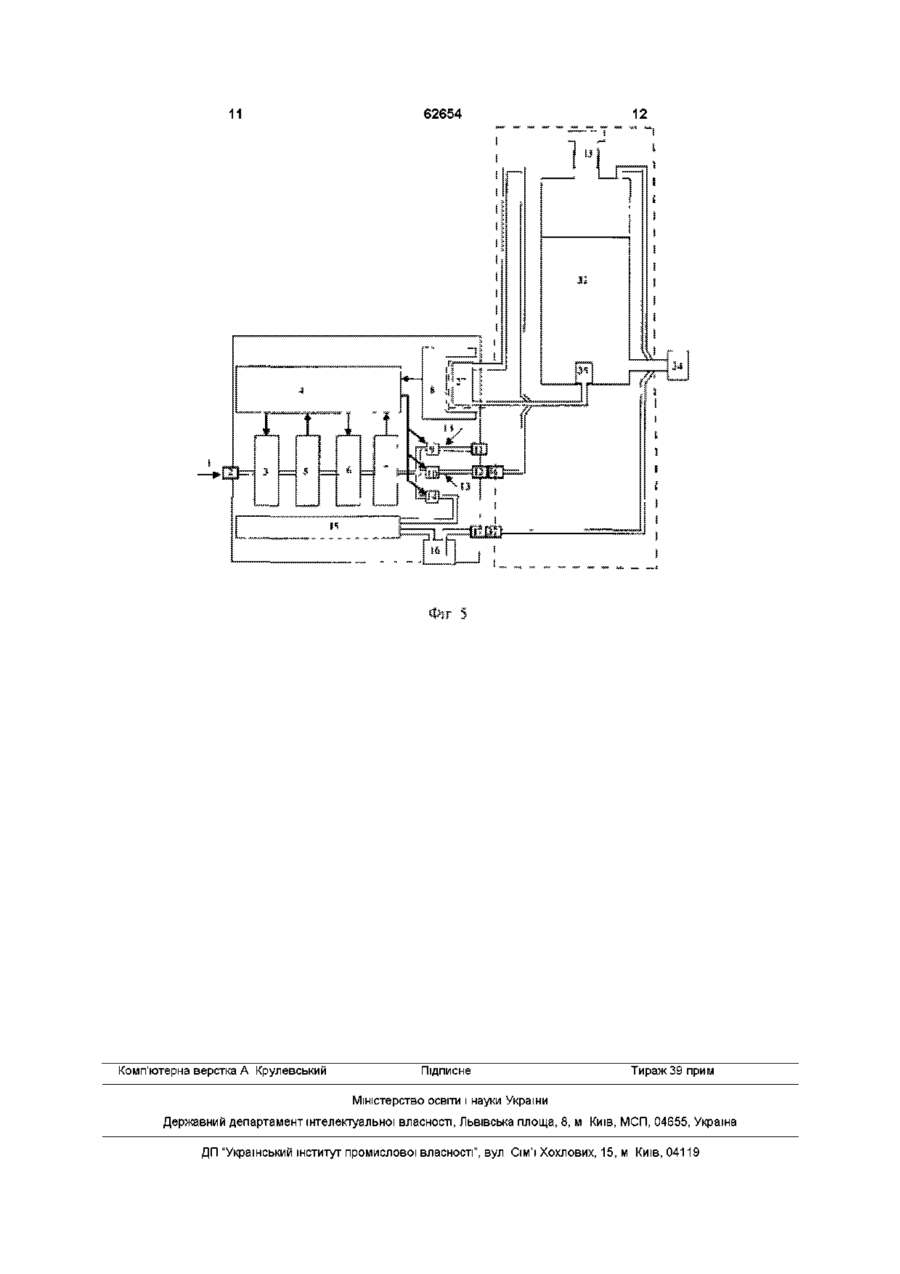

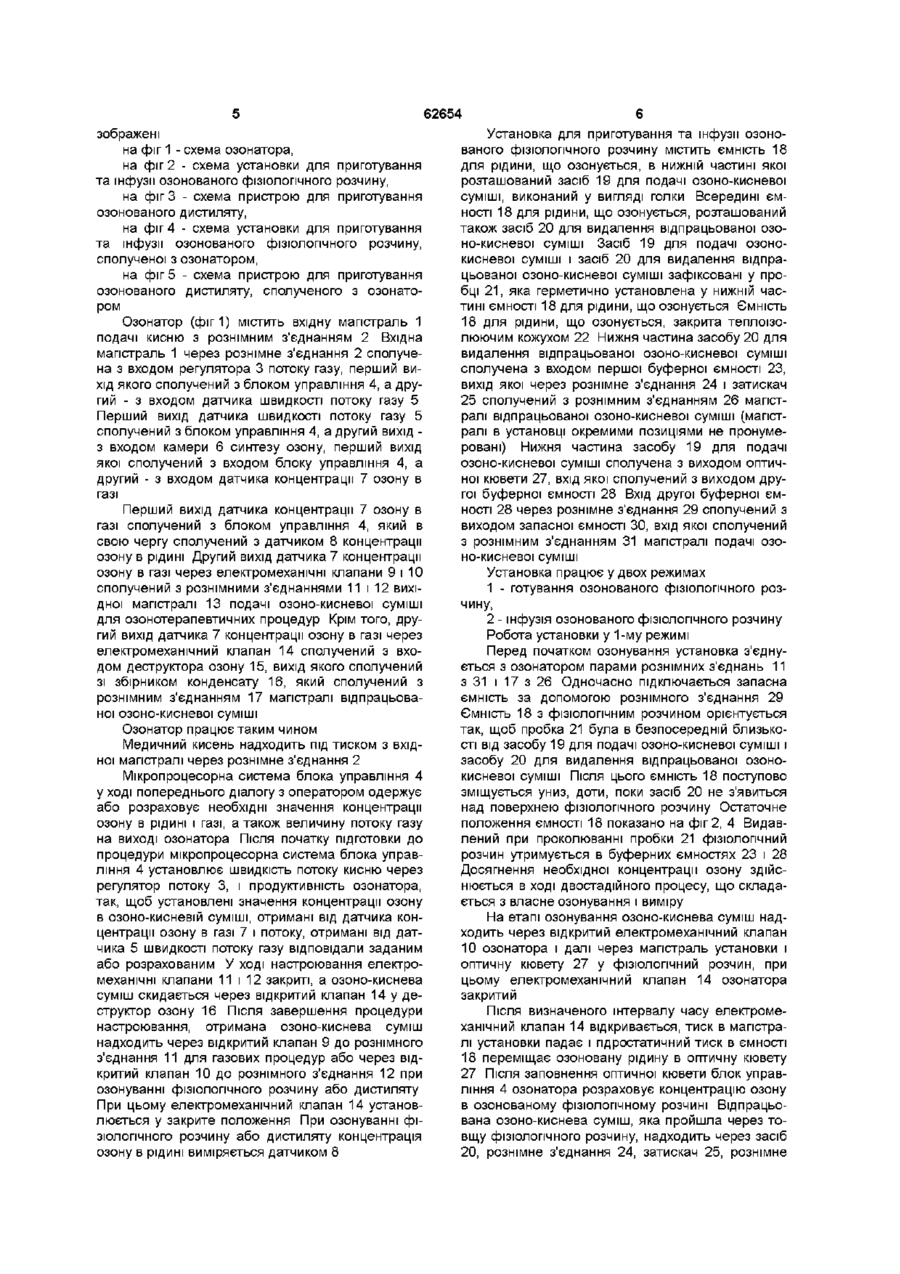

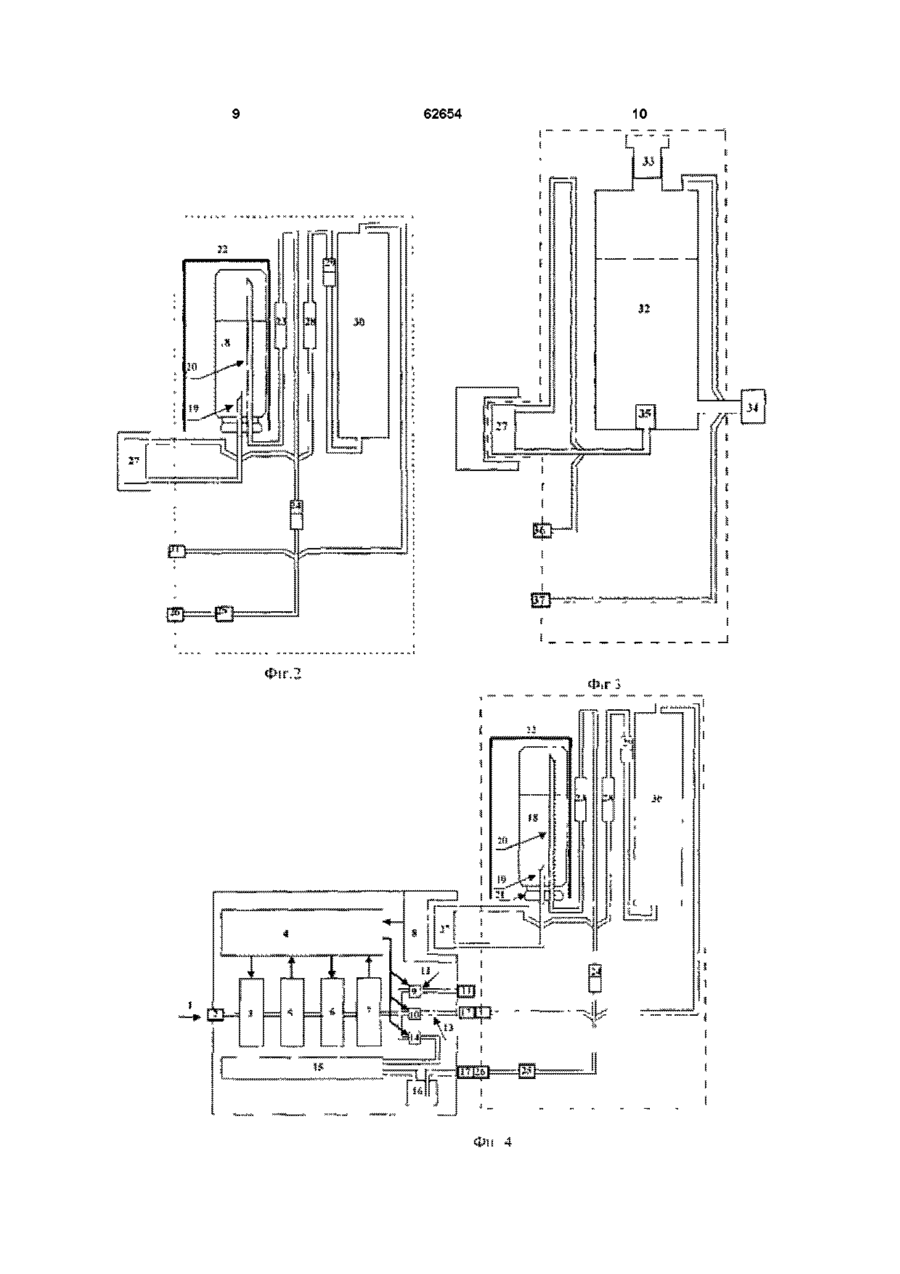

1 Озонатор, що містить вхідну магістраль подачі кисню, вихідну магістраль подачі озонокисневої суміші, камеру синтезу озону, регулятор потоку газу, датчик швидкості потоку газу, датчик концентрації озону в газі і блок управління, який відрізняється тим, що він додатково містить датчик концентрації озону в рідині, деструктор озону і збірник конденсату, при цьому вхідна магістраль подачі кисню сполучена з входом регулятора потоку газу, перший вихід якого сполучений з блоком управління, а другий - з входом датчика швидкості потоку газу, перший вихід якого сполучений з блоком управління, а другий - з входом камери синтезу озону, перший вихід якого сполучений з блоком управління, а другий - з входом датчика концентрації озону в газі, перший вихід якого сполучений з блоком управління, до якого приєднаний датчик концентрації озону в рідині, а другий вихід датчика концентрації озону в газі через електромеханічні клапани сполучений з рознімними з'єднаннями вихідної магістралі подачі озоно-кисневої суміші для озонотерапевтичних процедур, а також з входом деструктора озону, вихід якого сполучений зі збірником конденсату, який сполучений з рознімним з'єднанням магістралі відпрацьованої озонокисневої суміші кювету, ємність для рідини, що озонується, в нижній частині якої розташований засіб для подачі озоно-кисневої суміші, сполучений з магістраллю подачі озоно-кисневої суміші, яка відрізняється тим, що вона додатково забезпечена запасною ємністю озоно-кисневої суміші, буферними ємностями і засобом для видалення відпрацьованої озоно-кисневої суміші, який розташований в ємності для рідини, що озонується, при цьому нижня частина засобу для видалення відпрацьованої озоно-кисневої суміші сполучена з входом першої буферної ємності, вихід якої через затискач сполучений з рознімним з'єднанням магістралі відпрацьованої озоно-кисневої суміші, а нижня частина засобу для подачі озоно-кисневої суміші сполучена з виходом оптичної кювети, вхід якої сполучений з виходом другої буферної ємності, а и вхід сполучений з виходом запасної ємності, вхід якої сполучений з рознімним з'єднанням магістралі подачі озоно-кисневої суміші 2 Установка для приготування та інфузм озонованого фізіологічного розчину, що включає оптичну З Пристрій для приготування озонованого дистиляту, що містить ємність для рідини, що озонується, нижня частина якої забезпечена зливним патрубком, розпилювач і оптичну кювету який відрізняється тим, що він додатково забезпечений датчиком концентрації озону в рідині, при цьому вхід оптичної кювети сполучений з рознімним з'єднанням магістралі подачі озоно-кисневої суміші, вихід оптичної кювети сполучений з розпилювачем, що розташований в нижній частині ємності для рідини, що озонується, а верхня частина ємності для рідини, що озонується, сполучена з рознімним з'єднанням магістралі відпрацьованої озоно-кисневої суміші Винахід відноситься до медицини і може бути використаним для проведення внутрішньовенної інфузм озонованого фізіологічного розчину і дистильованої води при проведенні озонотерапм Озонотерапія - сучасний не медикаментозний метод лікування, ефективний при широкому спектрі захворювань У його основі лежить застосування озоно-кисневих сумішей, вміст озону в яких знаходиться у межах 1-40мкг у мілілітрі кисню Відомий озонатор, який містить вхідну магіст раль подачі кисню, вихідну магістраль подачі озоно-кисневої суміші, камеру синтезу, регулятор потоку газу, датчик швидкості потоку газу, датчик концентрації озону в газі, блок управління, які сполучені між собою за певною схемою (див патент України №51193 А, 2002р ) Конструкція даного технічного рішення обрана прототипом Але, прототип не забезпечує можливість підготовки озоно-терапевтичної процедури під час ю (О (О 62654 проведення інфузм озонованого фізіологічного розчину Відома установка для озонотерапм, що включає ємність для рідини, що озонується, всередині якої в нижній частині розташований розпилювач озоно-кисневої суміші, входи якого розташовані на різних рівнях відносно розпилювача, причому частина вказаного патрубка є оптичною кюветою, розміщеною між фотоелементом і джерелом світла, крім того, нижня частина ємності для рідини, що озонується, забезпечена патрубком для зливу рідини, що озонується, а до верхньої частини ємності для рідини, що озонується, приєднаний уловлювач конденсату, до якого приєднані деозонатор, патрубок подачі відпрацьованої озонокисневої суміші, зливний патрубок і ємність для озонування масел, яка забезпечена зливним патрубком і сполучена з розподільним вузлом до якого приєднані подавальний патрубок озоно-кисневої суміші і патрубок озоно-кисневої суміші, що відводять, (див патент України №51193 А, 2002р ) Дана установка обрана прототипом установки для приготування та інфузм озонованого фізіологічного розчину, а також пристрою для приготування озонованого дистиляту Установка для озонотерапм й установка для приготування та інфузм озонованого фізіологічного розчину мають СПІЛЬНІ ознаки ємність для рідини, що озонується, засіб для подачі озоно-кисневої суміші, оптична кювета, магістраль подачі озоно-кисневої суміші Але недоліком прототипу є неможливість стабілізації концентрації озону під час внутрішньовенних інфузій, що веде до зниження терапевтичного ефекту Також, при проведені озонотерапм, внаслідок необхідності переливання озонованого дистиляту в ІНШІ судини у випадку використання рідини на деякому видаленні від генератора, зменшується стабільність терапевтичної концентрації озону в дистиляті Установка для озонотерапм та пристрій для приготування озонованого дистиляту, що заявляються, мають СПІЛЬНІ ознаки ємність для рідини, що озонується, зливний патрубок, змонтований у нижній частині ємності, розпилювач, оптична кювета, магістраль подачі озоно-кисневої суміші Необхідність окремого пристрою для озонованого дистиляту зумовлена його властивостями, які потребують відповідної чистоти ємностей і комунікацій В основу винаходу поставлено задачу створити озонатор, установку для приготування та інфузм озонованого фізіологічного розчину та пристрій для приготування озонованого дистиляту, сумісне використання яких забезпечить підвищення точності і стабільності заданої терапевтичної концентрації озону і, як наслідок, підвищення ефективності озонотерапм Поставлена задача вирішена групою винаходів, які об'єднані єдиним винахідницьким задумом, а саме, трьома винаходами озонатором, установкою для приготування та інфузм озонованого фізіологічного розчину і пристроєм для приготування озонованого дистиляту В першому винаході поставлена задача вирішена в озонаторі, що містить вхідну магістраль подачі озоно-кисневої суміші, камеру синтезу озону, регулятор потоку газу, датчик концентрації озону в газі і блок управління тим, що додатково містить датчик концентрації озону в рідині, деструктор озону і збірник конденсату, при цьому вхідна магістраль подачі кисню сполучена з входом регулятора потоку газу, перший вихід якого сполучений з блоком управління, а другий - з входом датчика швидкості потоку газу, перший вихід якого сполучений з блоком управління, а другий - з входом камери синтезу озону, перший вихід якого сполучений з блоком управління, а другий - з входом датчика концентрації озону в газі, перший вихід якого сполучений з блоком управління, до якого приєднаний датчик концентрації озону в рідині, а другий вихід датчика концентрації озону в газі через електромеханічні клапани сполучений з рознімними з'єднаннями вихідної магістралі подачі озоно-кисневої суміші для озонотерапевтичних процедур, а також з входом деструктора озону, вихід якого сполучений зі збірником конденсату, який сполучений з рознімним з'єднанням магістралі відпрацьованої озоно-кисневої суміші У другому винаході поставлена задача вирішена в установці для приготування та інфузм озонованого фізіологічного розчину, що включає оптичну кювету, ємність для рідини, що озонується, в нижній частині якої розташований засіб для подачі озоно-кисневої суміші, сполучений з магістраллю подачі озоно-кисневої суміші тим, що вона додатково забезпечена запасною ємністю озонокисневої суміші, буферними ємностями, і засобом для видалення відпрацьованої озоно-кисневої суміші, який розташований в ємності для рідини, що озонується, при цьому нижня частина засобу для видалення відпрацьованої озоно-кисневої суміші сполучена з входом першої буферної ємності, вихід якої через затискач сполучений з рознімним з'єднанням магістралі відпрацьованої озонокисневої суміші, а нижня частина засобу для подачі озоно-кисневої суміші сполучена з виходом оптичної кювети, вхід якої сполучений з виходом другої буферної ємності, а м вхід сполучений з виходом запасної ємності, вхід якої сполучений з рознімним з'єднанням магістралі подачі озонокисневої суміші В третьому винаході поставлена задача вирішена в пристрої для приготування озонованого дистиляту, що містить ємність для рідини, що озонується, нижня частина якої забезпечена зливним патрубком, розпилювач і оптичну кювету тим, що він додатково забезпечений датчиком концентрації озону в рідині, при цьому вхід оптичної кювети сполучений з рознімним з'єднанням магістралі подачі озоно-кисневої суміші, вихід оптичної кювети сполучений з розпилювачем, що розташований в нижній частині ємності для рідини, що озонується, а верхня частина ємності для рідини, що озонується, сполучена з рознімним з'єднанням магістралі відпрацьованої озоно-кисневої суміші Суть винаходу пояснюється кресленням, де 62654 зображені на фіг 1 - схема озонатора, на фіг 2 - схема установки для приготування та інфузм озонованого фізіологічного розчину, на фіг 3 - схема пристрою для приготування озонованого дистиляту, на фіг 4 - схема установки для приготування та інфузм озонованого фізіологічного розчину, сполученої з озонатором, на фіг 5 - схема пристрою для приготування озонованого дистиляту, сполученого з озонатором Озонатор (фиг 1) містить вхідну магістраль 1 подачі кисню з рознімним з'єднанням 2 Вхідна магістраль 1 через рознімне з'єднання 2 сполучена з входом регулятора 3 потоку газу, перший вихід якого сполучений з блоком управління 4, а другий - з входом датчика швидкості потоку газу 5 Перший вихід датчика швидкості потоку газу 5 сполучений з блоком управління 4, а другий вихід з входом камери 6 синтезу озону, перший вихід якої сполучений з входом блоку управління 4, а другий - з входом датчика концентрації 7 озону в газі Перший вихід датчика концентрації 7 озону в газі сполучений з блоком управління 4, який в свою чергу сполучений з датчиком 8 концентрації озону в рідині Другий вихід датчика 7 концентрації озону в газі через електромеханічні клапани 9 і 10 сполучений з рознімними з'єднаннями 11 і 12 вихідної магістралі 13 подачі озоно-кисневої суміші для озонотерапевтичних процедур Крім того, другий вихід датчика 7 концентрації озону в газі через електромеханічний клапан 14 сполучений з входом деструктора озону 15, вихід якого сполучений зі збірником конденсату 16, який сполучений з рознімним з'єднанням 17 магістралі відпрацьованої озоно-кисневої суміші Озонатор працює таким чином Медичний кисень надходить під тиском з вхідної магістралі через рознімне з'єднання 2 Мікропроцесорна система блока управління 4 у ході попереднього діалогу з оператором одержує або розраховує необхідні значення концентрації озону в рідині і газі, а також величину потоку газу на виході озонатора Після початку підготовки до процедури мікропроцесорна система блока управління 4 установлює швидкість потоку кисню через регулятор потоку 3, і продуктивність озонатора, так, щоб установлені значення концентрації озону в озоно-кисневій суміші, отримані від датчика концентрації озону в газі 7 і потоку, отримані від датчика 5 швидкості потоку газу відповідали заданим або розрахованим У ході настроювання електромеханічні клапани 11 і 12 закриті, а озоно-киснева суміш скидається через відкритий клапан 14 у деструктор озону 16 Після завершення процедури настроювання, отримана озоно-киснева суміш надходить через відкритий клапан 9 до рознімного з'єднання 11 для газових процедур або через відкритий клапан 10 до рознімного з'єднання 12 при озонуванні фізіологічного розчину або дистиляту При цьому електромеханічний клапан 14 установлюється у закрите положення При озонуванні фізіологічного розчину або дистиляту концентрація озону в рідині виміряється датчиком 8 Установка для приготування та інфузм озонованого фізіологічного розчину містить ємність 18 для рідини, що озонується, в нижній частині якої розташований засіб 19 для подачі озоно-кисневої суміші, виконаний у вигляді голки Всередині ємності 18 для рідини, що озонується, розташований також засіб 20 для видалення відпрацьованої озоно-кисневої суміші Засіб 19 для подачі озонокисневої суміші і засіб 20 для видалення відпрацьованої озоно-кисневої суміші зафіксовані у пробці 2 1 , яка герметично установлена у нижній частині ємності 18 для рідини, що озонується Ємність 18 для рідини, що озонується, закрита теплоізолюючим кожухом 22 Нижня частина засобу 20 для видалення відпрацьованої озоно-кисневої суміші сполучена з входом першої буферної ємності 23, вихід якої через рознімне з'єднання 24 і затискач 25 сполучений з рознімним з'єднанням 26 магістралі відпрацьованої озоно-кисневої суміші (магістралі в установці окремими позиціями не пронумеровані) Нижня частина засобу 19 для подачі озоно-кисневої суміші сполучена з виходом оптичної кювети 27, вхід якої сполучений з виходом другої буферної ємності 28 Вхіддругої буферної ємності 28 через рознімне з'єднання 29 сполучений з виходом запасної ємності ЗО, вхід якої сполучений з рознімним з'єднанням 31 магістралі подачі озоно-кисневої суміші Установка працює у двох режимах 1 - готування озонованого фізіологічного розчину, 2 - інфузія озонованого фізіологічного розчину Робота установки у 1-му режимі Перед початком озонування установка з'єднується з озонатором парами рознімних з'єднань 11 з 31 і 17 з 26 Одночасно підключається запасна ємність за допомогою рознімного з'єднання 29 Ємність 18 З фізіологічним розчином орієнтується так, щоб пробка 21 була в безпосередній близькості від засобу 19 для подачі озоно-кисневої суміші і засобу 20 для видалення відпрацьованої озонокисневої суміші Після ЦЬОГО ЄМНІСТЬ 18 поступово зміщується униз, доти, поки засіб 20 не з'явиться над поверхнею фізіологічного розчину Остаточне положення ємності 18 показано на фіг 2, 4 Видавлений при проколюванні пробки 21 фізіологічний розчин утримується в буферних ємностях 23 і 28 Досягнення необхідної концентрації озону здійснюється в ході двостадійного процесу, що складається з власне озонування і виміру На етапі озонування озоно-киснева суміш надходить через відкритий електромеханічний клапан 10 озонатора і далі через магістраль установки і оптичну кювету 27 у фізіологічний розчин, при цьому електромеханічний клапан 14 озонатора закритий Після визначеного інтервалу часу електромеханічний клапан 14 відкривається, тиск в магістралі установки падає і гідростатичний тиск в ємності 18 переміщає озоновану рідину в оптичну кювету 27 Після заповнення оптичної кювети блок управління 4 озонатора розраховує концентрацію озону в озонованому фізіологічному розчині Відпрацьована озоно-киснева суміш, яка пройшла через товщу фізіологічного розчину, надходить через засіб 20, рознімне з'єднання 24, затискач 25, рознімне 62654 8 озоно-кисневої суміші (магістралі окремими позиціями не пронумеровані) Верхня частина ємності 32 для рідини, що озонується, сполучена з рознімним з'єднанням 37 магістралі відпрацьованої озоно-кисневої суміші Пристрій працює таким чином Вимір у пристрої відбувається аналогічно вимірам в установці Необхідна концентрація озону забезпечується в ході двостадійного процесу, що складається з озонування і виміру На етапі озонування озоно-киснева суміш надходить до пристрою через відкритий електромеханічний клапан 10 озонатора і далі, через магістраль і оптичну кювету 27 в ємність 32 через розпилювач 35, при цьому електромеханічний клапан 14 озонатора закритий Через визначений інтервал часу електромеханічний клапан 14 відкривається, тиск в магістралях пристрою падає і гідростатичний тиск дистиляту в ємності 32 переміщує озоновану рідину через розпилювач 35 у оптичну кювету 27 Після заповнення оптичної кювети 27 блок управління 4 озонатора розраховує концентрацію озону в дистиляті Далі, після проходження через товщу дистиляту, який знаходиться в ємності 32, відпрацьована озонокиснева суміш надходить через рознімне з'єднанПісля завершення інфузм, голка для внутрішня 17 озонатора до деструктору озону 15 озонатоньовенної інфузм вилучається з вени пацієнта, ра При досягненні необхідної концентрації озону в стандартна стерильна система від'єднується від дистиляті подача озоно-кисневої суміші припиняємності 18, ємність 18 знімається з засобів 19 і 20 ється Залишки фізіологічного розчину, які містяться у буферних ємностях 23 і 28 видаляються, елеменПісля завершення процедури насичення дисти установки стерилізуються тиляту озоном, газові магістралі пристрою від'єднуються від озонатора, а пристрій переміщається Пристрій для приготування озонованого дисна необхідну відстань від озонатора Озонований тиляту містить ємність 32 для рідини, що озонудистилят можна злити через зливний патрубок 34, ється, в горловині якої герметично установлена або використати для інстиляції В разі необхідності пробка 33 тривалого підтримання концентрації озону в ємноНижня частина ємності 32 для рідини, що озості 32, пристрій не від'єднується від озонатора, а нується, забезпечена зливним патрубком 34, а втрати озону в ємності 32 поповнюються в ході всередині ємності 32, в нижній и частині установперіодичних циклів подачі озоно-кисневої суміші і лений розпилювач 35 Розпилювач 35 сполучений виміру и концентрації з виходом оптичної кювети 27, вхід якої сполучений з рознімним з'єднанням 36 магістралі подачі з'єднання 26 і 17 до деструктора 15 озонатора Описані процедури продовжуються циклічно до досягнення необхідної концентрації озону у фізіологічному розчині Робота установки у другому режимі Затискач 25 закривається Установка закріплюється на висоті, характерній для положення ємності 18 при внутрішньовенній інфузм Після цього на ємність 18 установлюється теплоізоляційний кожух 22 щоб уникнути підігріву розчину в ємності 18 під час інфузм Далі, розкривається пакет зі стандартною стерильною системою для внутрішньовенної інфузм Пробка 21 ємності 18 проколюється спеціальною голкою, яка входить до комплекту стандартної стерильної системи Після цього система заповнюється озонованим фізіологічним розчином Далі, стерильна система за допомогою внутрішньовенного уколу з'єднується з кровоносною системою організму пацієнта і проводиться внутрішньовенна інфузія озонованого фізіологічного розчину Витікаючий із системи фізіологічний розчин знижує тиск у системі нижче атмосферного, що призводить до надходження запасної озоно-кисневої суміші до ємності 18 через засіб 19 із запасної ємності ЗО ФІГ.1 62654 10 11 Комп'ютерна верстка А Крулевський 62654 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
