Установка для приготування складів з порошкоподібних та рідких хімічних реагентів

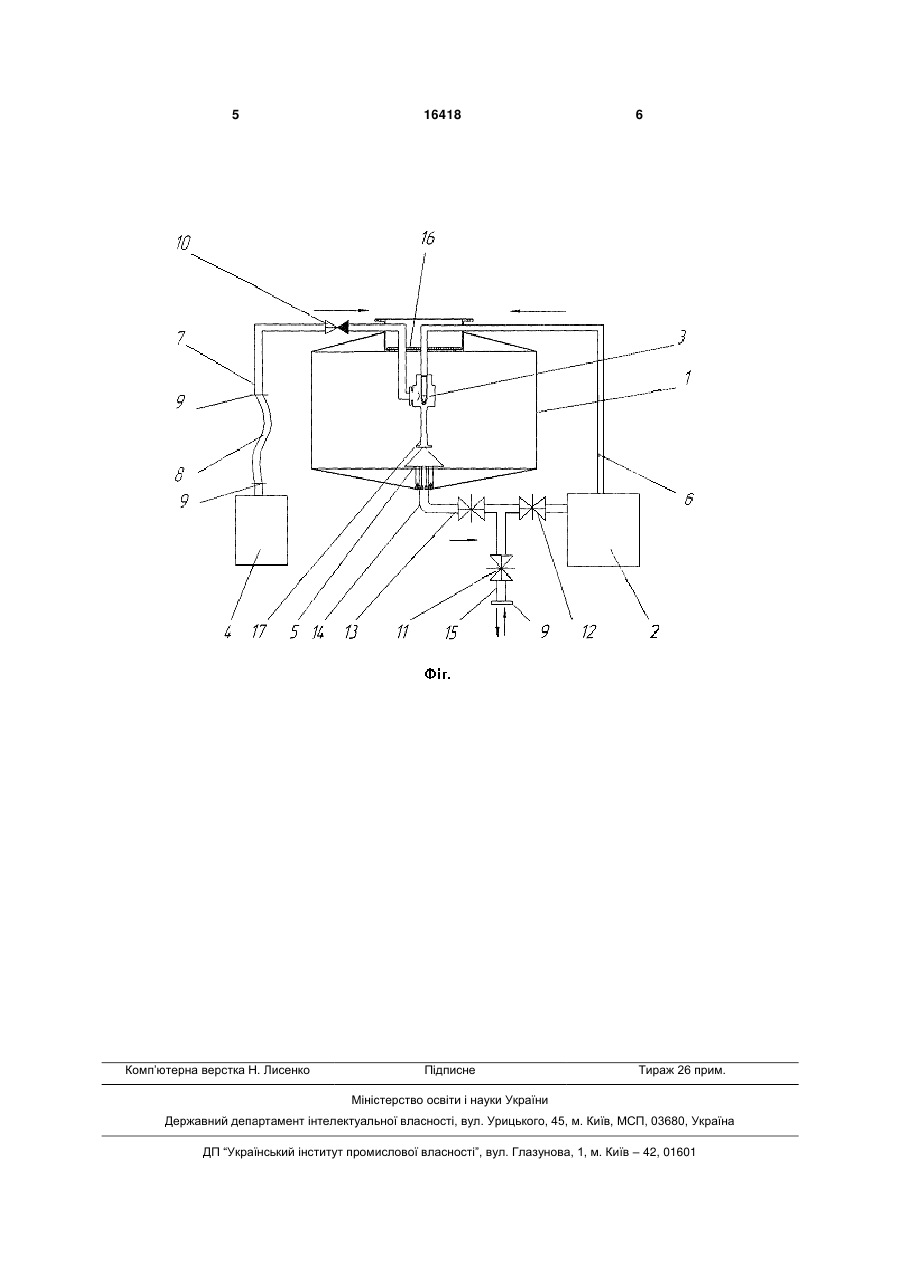

Установка для приготування складів з порошкоподібних та рідких хімічних реагентів, що містить ємність завантаження порошкоподібних реагентів, гідроежекторний змішувач, відцентровий насос, лінії нагнітання порошкоподібних та рідких хімічних реагентів, вихідні лінії, яка відрізняється тим, що гідроежекторний змішувач розміщений всередині змішувальної ємності і містить потокоспрямовуючу трубу, на виході з якої встановлений розсікаючий конус, розміщений по центру нижньої частини змішувальної ємності. (19) (21) u200600468 (22) 18.01.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Рибчич Ілля Йосипович, Синюк Борис Борисович, Світлицький Віктор Михайлович, Дементій Сергій Васильович, Іванків Ольга Олександрівна, Кучеров Валентин Юрійович, Бут Дмитро Михайлович (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНИ" 3 16418 4 Запропонована конструкція забезпечує компаУстановка може працювати від дизельного ктність за рахунок того, що гідроежекторний змідвигуна, який живиться з розташованого на платшувач розміщено всередині ємності. Розсікаючий формі установки знімного паливного бака. конус, розташований по центру нижньої частини Приклад використання установки для приготуємності, створює додаткове перемішування реагевання кислотного розчину для фізико-хімічного нтів та забезпечує відсутність застійних зон. Це впливу на привибійну зону пласта. дає змогу зменшити час для приготування реагенРідкий реагент - нафта, порошкоподібний реатів. Виконання з нержавіючої сталі закритої цилінгент - суха соляна кислота. За допомогою відцентдричної змішувальної ємності дозволяє готувати рового насоса 2 в змішувальну ємність 1 із зовнішсклади з агресивних реагентів в безпосередній нього резервуару закачується певна кількість близькості від свердловини, що усуває небезпеку безводної нафти. Після чого засувку 11 перекриураження людей агресивними хімічними реагенвають, а засувку 13 відкривають і рідина починає тами, підвищує екологічну безпечність. Компактциркулювати по контуру установки. При цьому при ність виконання установки дозволяє монтувати її переміщенні рідини під тиском через гідроежектона шасі автомобіля, що забезпечує мобільність, рний змішувач 3 спрацьовує ефект ежектування, значну економію енергоресурсів і зменшує час для тобто підсмоктування повітря, а разом з ним і сухої приготування складів. соляної кислоти у вигляді порошку TiCl4 з ємності На Фіг. зображено установка для приготування завантаження порошкоподібних реагентів 4 по складів з порошкоподібних та рідких хімічних реагнучкому рукаву 8. Суха соляна кислота засипагентів. ється порціями у ємність завантаження порошкоУстановка складається з змішувальної ємності подібних реагентів 4 і поступає в гідроежекторний 1, відцентрового насосу 2, гідроежекторного змізмішувач 3, де і відбувається первинне змішуванщувана 3, ємності завантаження порошкоподібних ня. При спробі рідини пройти по лінії подачі порореагентів 4 та гнучкого рукава 8 для їх подачі в шкоподібних реагентів 7 спрацьовує зворотній змішувальну ємність, розсікаючого конуса 5, ліній клапан 10 і рідина залишається циркулювати лише нагнітання рідких 6 та порошкоподібних реагентів по зацикленому контуру установки. Вторинне пе7, зворотнього клапана 10, швидкозгвинчувальних ремішування відбувається при потраплянні рідини з'єднань 9, засувок 11, 12, 13, та вихідних ліній 14 і з порошком на розсікаючий конус 5. Розчин цирку15, піногасника 16, потокоспрямовуючої труби 17. лює по контуру декілька раз, тим самим створююВ установку через відцентровий насос 2 подачи однорідну стійку суміш, яка саме і необхідна ється робоча рідина, яка проходить по лінії нагнідля впливу на привибійну зону пласта. Після повтання рідких реагентів 6 до гідроежекторного зміного перемішування суміш з змішувальної ємності шувача 3. При досягненні необхідного тиску, в 1 при перекритій засувці 12 і відкритих засувках системі подачі робочої рідини та в гідроежектор13, 11 відкачують за допомогою зовнішніх насосів ному змішувачі 3, в лінії подачі порошкоподібних через вихідні лінії 14 та 15, або в зовнішню прийреагентів 7 утворюється вакуум, завдяки чому реамальну ємність, або ж суміш нагнітається в свердгенти із ємності завантаження порошкоподібних ловину. реагентів 4 по гнучкому рукаву 8, надходить до Ще одним прикладом використання установки гідроежекторного змішувача 3, де змішуються з може слугувати приготування за її допомогою робочою рідиною. Завдяки перемішуванню утвотермохімічної суміші для очищення трубопроводів рюється однорідний розчин. або насосно-компресорних труб від асфальтосмоДля остаточного перемішування на виході полопарафінистих відкладень, а також впливу на токоспрямовуючої труби 17, встановлено розміпривибійну зону пласта. щений по центру нижньої частини змішувальної Установка використовується наступним чином. ємності 1 розсікаючий конус 5, який створює розПри відкритих засувках 11, 12 по контуру устаділення потоку, розбивання сухих часток по повеновки через відцентровий насос 2 по лінії подачі рхні, а також додаткову циркуляцію у змішувальної рідких реагентів 6 в змішувальну ємність 1 постуємності 1, завдяки якої прискорюється процес розпає певний об'єм води. Перекривають засувку 11, чинення чи гомогенізації порошкоподібних реаа засувку 13 відкривають. При роботі відцентровогентів. го насоса 2, шляхом прокачування рідини під тисПри досягненні необхідного об'єму розчину, за ком в гідроежекторному змішувачі З, виникає допомогою засувки 11, припиняється подача розефект ежектування, що створює в лінії подачі сучину і починається процес перекачування розчину хих реагентів 7 вакуум, тим самим підсмоктуючи з по замкнутому контуру на протязі певного часу, ємності завантаження сухих реагентів 4 азотнокичим досягається фаза повного розчинення і гомослий карбамід та аміачну селітру у вигляді порошгенізації розчину. Після досягнення однорідності ків, що засипаються в ємність. Потрапляючи в гідрозчину , він подається по вихідній лінії 15 на зовроежекторний змішувач 3, сухі реагенти нішній нагнітальний агрегат. перемішуються з рідиною, тим самим здійснюючи Для запобігання перетоків рідини по гідроежепершу і основну стадію перемішування. Третя відкторному змішувачу 3, до лінії подачі порошкопобувається завдяки декількаразовому циркулюваню дібних реагентів 7 додатково встановлюється зворозчину по контуру. Після повного розчинення ротній клапан 10. сухих реагентів у розчині, суміш через вихідну ліЗ метою попередження піноутворення, у верхнію 15 за допомогою зовнішнього насоса потрапній частині змішувальної ємності 1, встановлено ляє або в збірну ємність, або під тиском нагнітапіногасник 16. ється в свердловину. 5 Комп’ютерна верстка Н. Лисенко 16418 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
