Нитконатягувач, що містить перший та другий ролики, встановлені на осях з можливістю контакту між собою та з ниткою, та засіб гальмування другого ролика, який відрізняється тим, що в нього введені підпружинений кронштейн, з'єднаний з віссю першого ролика, три барабанчики, встановлені перед другим роликом із можливістю вільного обертання навколо своїх осей, причому осі крайніх барабанчиків жорстко закріплені, упор встановлений з одного торцевого боку другого ролика, підпружинена шайба, двоплечий важіль, одним плечем з'єднаний з віссю середнього барабанчика, встановленого з можливістю вільного руху, а другим плечем з'єднаний з підпружиненою з двох боків шайбою, встановленою на осі другого ролика, при цьому засіб гальмування другого ролика встановлений на його осі з другого торцевого боку і виконаний у вигляді фрикційної шайби.

Текст

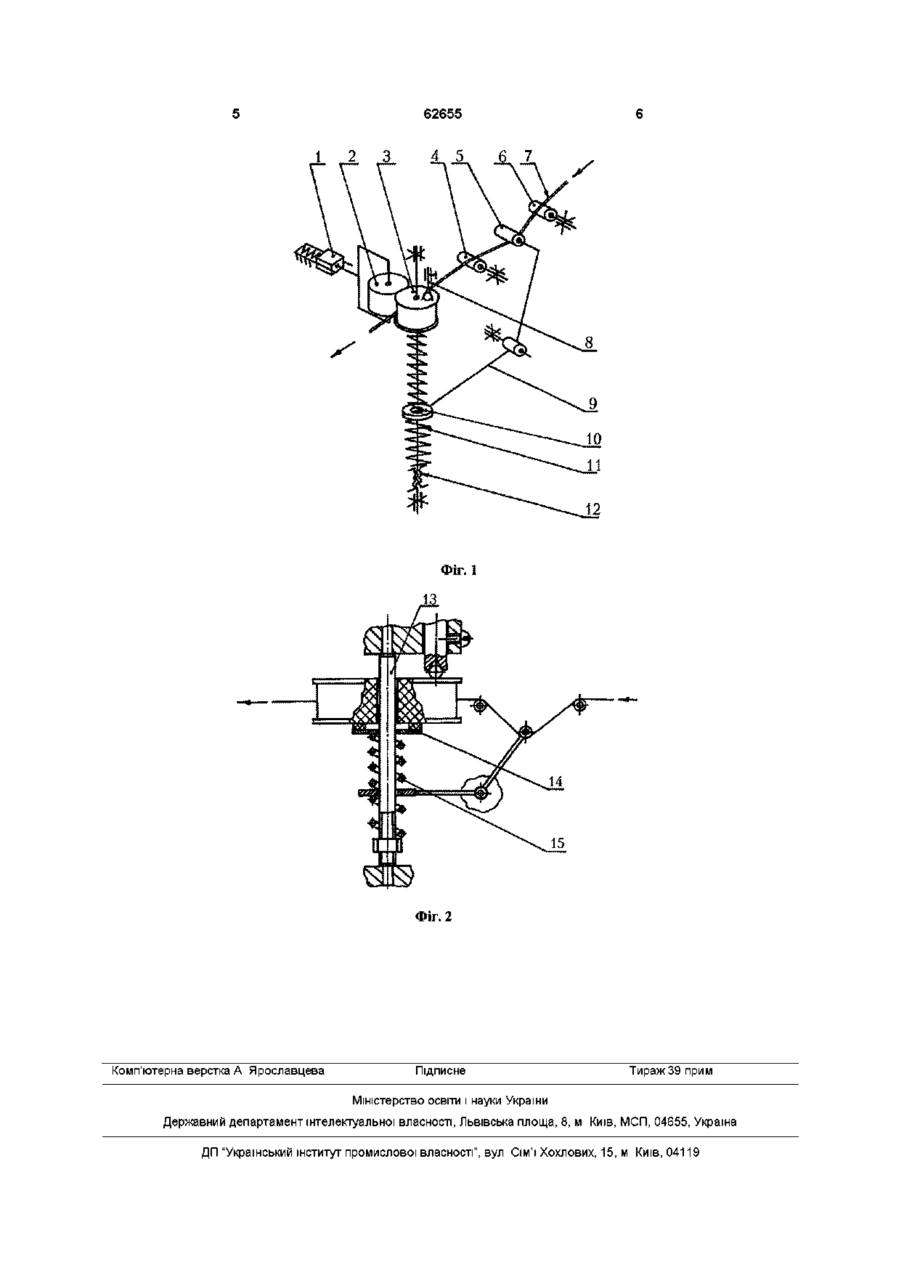

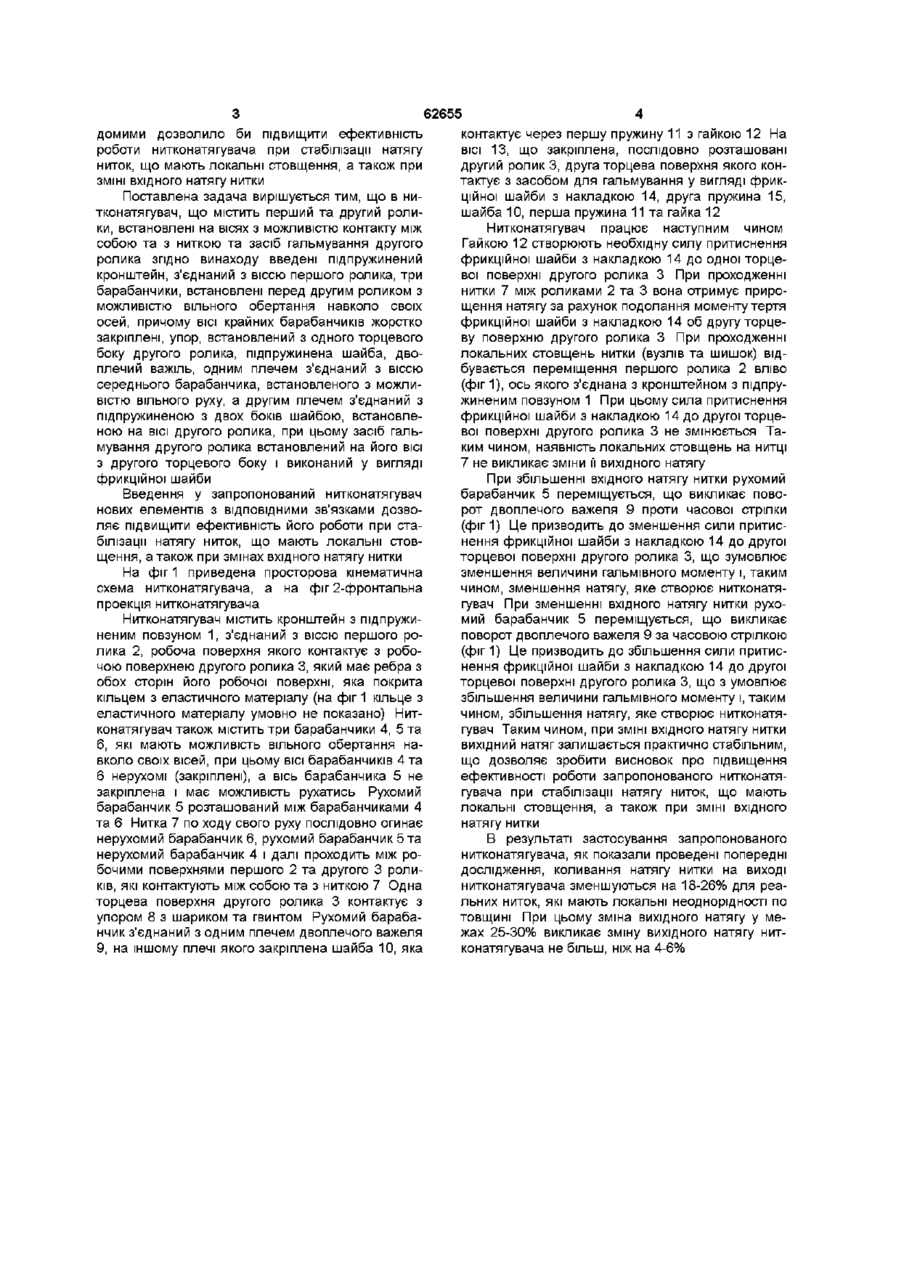

Нитконатягувач, що містить перший та другий ролики, встановлені на осях з можливістю контакту між собою та з ниткою, та засіб гальмування другого ролика, який відрізняється тим, що в нього введені підпружинений кронштейн, з'єднаний з віссю першого ролика, три барабанчики, встановлені перед другим роликом із можливістю вільного обертання навколо своїх осей, причому осі крайніх барабанчиків жорстко закріплені, упор встановлений з одного торцевого боку другого ролика, підпружинена шайба, двоплечий важіль, одним плечем з'єднаний з віссю середнього барабанчика, встановленого з можливістю вільного руху, а другим плечем з'єднаний з підпружиненою з двох боків шайбою, встановленою на осі другого ролика, при цьому засіб гальмування другого ролика встановлений на його осі з другого торцевого боку і виконаний у вигляді фрикційної шайби Винахід відноситься до трикотажного машинобудування, зокрема до нитконатяжних пристроїв для створення заданого значення натягу одиночних ниток Відомий нитконатягувач роликового типу (див Гарбарук В Н Проектирование трикотажных машин Л Машиностроение, 1980, С 332-334), у якому нитка охоплює ролик, який вільно обертається навколо осі, та притискується до нерухомої гальмівної шайби Сила притиску ролика, яка створює необхідний натяг, змінюється за допомогою гайки Недоліком цього нитконатягувача є те, що при ЗМІНІ вхідного натягу відбувається зміна і вихідного натягу, що не дозволяє стабілізувати вихідний натяг та призводить до обривання нитки Відомий пристрій для примусової подачі нитки круглов'язальної машини (див ас СССР №1735449, МКИ D04B15/48, 1990, Б И , №19, 1992), який містить ниткоподаючий барабан з приводом, нитконаправляючі вічки, рухомий балансир, виконаний у вигляді прутка, який взаємодіє з ниткою, балансир, кінематичне зв'язаний з пружним елементом та двома фотоелементами, що електричне зв'язані з приводом ниткоподаючого барабана Цей пристрій забезпечує підвищення стабільності натягу нитки Однак, при проходженні нитки з діаметром поперечного перерізу, що змінюється (що має місце у реальних нитках, які використову ються у трикотажних машинах) на рухомий балансир, що взаємодіє з ниткою, діє ударне навантаження, що призводить до спрацювання пристрою приводу ниткоподаючого барабана, а це викликає порушення стабілізації натягу нитки Відомий також нитконатягувач (див а с СССР №1758106, МКИ D04B15/44, 1990, БИ №32, 1992), який містить перший та другий ролики, встановлені на вісях з можливістю контакту між собою та з ниткою та засіб гальмування другого ролика Крім того, нитконатягувач містить корпус з пазами для розташування в них осей роликів, а засіб гальмування виконано у вигляді підпружиненого притискача, якій контактує з ребрами другого ролика та шарнірне закріплений на корпусі При проходженні через даний нитконатягувач локальних стовщень нитки (шишок, вузлів) другий ролик переміщується вгору, а це в свою чергу призводить до збільшення додаткового тиску на його ребра з боку підпружиненого притискача, що призводить до збільшення сили гальмування і, ВІДПОВІДНО, до збільшення натягу нитки на виході нитконатягувача При ЗМІНІ ВХІДНОГО натягу цей нитконатягувач не забезпечує стабілізацію вихідного натягу нитки (наприклад, при його збільшенні вихідний натяг ще більше зросте за рахунок гальмування другого ролика) В основу винаходу покладена задача створення такого нитконатягувача, у якому введення нових елементів у їх взаємозв'язку між собою та ві ю ю (О (О домими дозволило би підвищити ефективність роботи нитконатягувача при стабілізації натягу ниток, що мають локальні стовщення, а також при ЗМІНІ вхідного натягу нитки Поставлена задача вирішується тим, що в нитконатягувач, що містить перший та другий ролики, встановлені на вісях з можливістю контакту між собою та з ниткою та засіб гальмування другого ролика згідно винаходу введені під пружинений кронштейн, з'єднаний з віссю першого ролика, три барабанчики, встановлені перед другим роликом з можливістю вільного обертання навколо своїх осей, причому ВІСІ крайних барабанчиків жорстко закріплені, упор, встановлений з одного торцевого боку другого ролика, підпружинена шайба, двоплечий важіль, одним плечем з'єднаний з віссю середнього барабанчика, встановленого з можливістю вільного руху, а другим плечем з'єднаний з підпружиненою з двох боків шайбою, встановленою на ВІСІ другого ролика, при цьому засіб гальмування другого ролика встановлений на його ВІСІ з другого торцевого боку і виконаний у вигляді фрикційної шайби Введення у запропонований нитконатягувач нових елементів з ВІДПОВІДНИМИ зв'язками дозволяє підвищити ефективність його роботи при стабілізації натягу ниток, що мають локальні стовщення, а також при змінах вхідного натягу нитки На фіг 1 приведена просторова кінематична схема нитконатягувача, а на фіг 2-фронтальна проекція нитконатягувача Нитконатягувач містить кронштейн з підпружиненим повзуном 1, з'єднаний з віссю першого ролика 2, робоча поверхня якого контактує з робочою поверхнею другого ролика 3, який має ребра з обох сторін його робочої поверхні, яка покрита кільцем з еластичного матеріалу (на фіг 1 кільце з еластичного матеріалу умовно не показано) Нитконатягувач також містить три барабанчики 4, 5 та 6, які мають можливість вільного обертання навколо своїх вісей, при цьому ВІСІ барабанчиків 4 та 6 нерухомі (закріплені), а вісь барабанчика 5 не закріплена і має можливість рухатись Рухомий барабанчик 5 розташований між барабанчиками 4 та 6 Нитка 7 по ходу свого руху послідовно огинає нерухомий барабанчик 6, рухомий барабанчик 5 та нерухомий барабанчик 4 і далі проходить між робочими поверхнями першого 2 та другого 3 роликів, які контактують між собою та з ниткою 7 Одна торцева поверхня другого ролика 3 контактує з упором 8 з шариком та гвинтом Рухомий барабанчик з'єднаний з одним плечем двоплечого важеля 9, на іншому плечі якого закріплена шайба 10, яка 62655 контактує через першу пружину 11 з гайкою 12 На ВІСІ 13, що закріплена, послідовно розташовані другий ролик 3, друга торцева поверхня якого контактує з засобом для гальмування у вигляді фрикційної шайби з накладкою 14, друга пружина 15, шайба 10, перша пружина 11 та гайка 12 Нитконатягувач працює наступним чином Гайкою 12 створюють необхідну силу притиснення фрикційної шайби з накладкою 14 до одної торцевої поверхні другого ролика 3 При проходженні нитки 7 між роликами 2 та 3 вона отримує прирощення натягу за рахунок подолання моменту тертя фрикційної шайби з накладкою 14 об другу торцеву поверхню другого ролика 3 При проходженні локальних стовщень нитки (вузлів та шишок) відбувається переміщення першого ролика 2 вліво (фіг 1), ось якого з'єднана з кронштейном з підпружиненим повзуном 1 При цьому сила притиснення фрикційної шайби з накладкою 14 до другої торцевої поверхні другого ролика 3 не змінюється Таким чином, наявність локальних стовщень на нитці 7 не викликає зміни її вихідного натягу При збільшенні вхідного натягу нитки рухомий барабанчик 5 переміщується, що викликає поворот двоплечого важеля 9 проти часової стрілки (фіг 1) Це призводить до зменшення сили притиснення фрикційної шайби з накладкою 14 до другої торцевої поверхні другого ролика 3, що зумовлює зменшення величини гальмівного моменту і, таким чином, зменшення натягу, яке створює нитконатягувач При зменшенні вхідного натягу нитки рухомий барабанчик 5 переміщується, що викликає поворот двоплечого важеля 9 за часовою стрілкою (фіг 1) Це призводить до збільшення сили притиснення фрикційної шайби з накладкою 14 до другої торцевої поверхні другого ролика 3, що з умовлює збільшення величини гальмівного моменту і, таким чином, збільшення натягу, яке створює нитконатягувач Таким чином, при ЗМІНІ ВХІДНОГО натягу нитки вихідний натяг залишається практично стабільним, що дозволяє зробити висновок про підвищення ефективності роботи запропонованого нитконатягувача при стабілізації натягу ниток, що мають локальні стовщення, а також при ЗМІНІ ВХІДНОГО натягу нитки В результаті застосування запропонованого нитконатягувача, як показали проведені попередні дослідження, коливання натягу нитки на виході нитконатягувача зменшуються на 18-26% для реальних ниток, які мають локальні неоднорідності по товщині При цьому зміна вихідного натягу у межах 25-30% викликає зміну вихідного натягу нитконатягувача не більш, ніж на 4-6% 62655 1 2 3 4 5 б 7 Фіг. 1 Фіг. 2 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119

Дивитися

Додаткова інформація

Назва патенту англійською

Thread-draw unit

Автори англійською

Zdorenko Valerii Heorhiiovych, Skrypnyk Yurii Oleksiiovych

Назва патенту російською

Устройство для натяжения нити

Автори російською

Здоренко Валерий Георгиевич, Скрипник Юрий Алексеевич

МПК / Мітки

МПК: D04B 15/38

Мітки: нитконатягувач
