Спосіб вимірювання реактивної енергії за допомогою вимірювальних комплексів, обладнаних вимірювальними трансформаторами

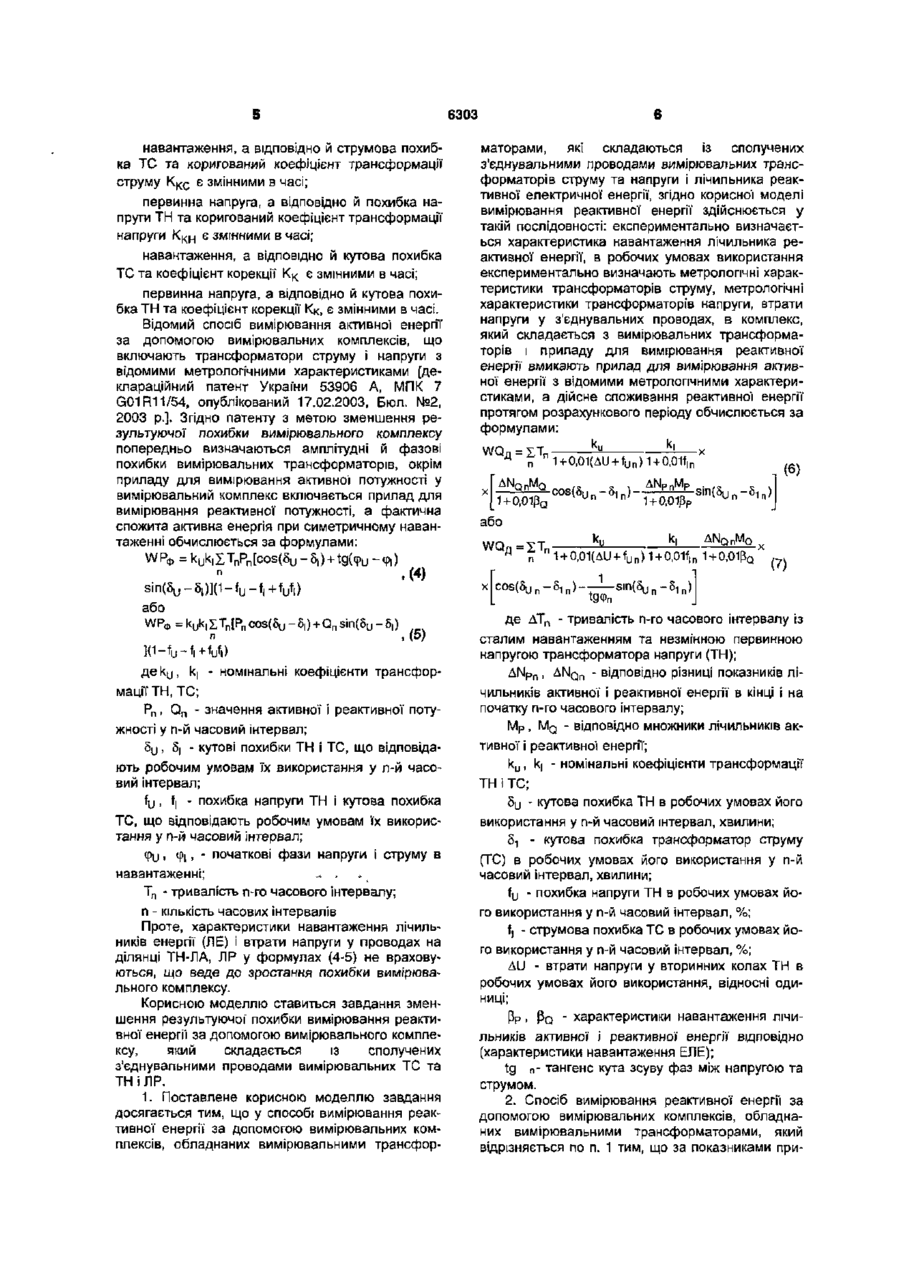

1. Спосіб вимірювання реактивної енергії за допомогою вимірювальних комплексів (ВК), обладнаних вимірювальними трансформаторами, які складаються із сполучених з'єднувальними проводами вимірювальних трансформаторів струму (ТС) та трансформаторів напруги (ТН) і лічильника реактивної електричної енергії (ЛР), який відрізняється тим, що вимірювання реактивної енергії здійснюють у такій послідовності: експериментально визначають характеристику навантаження лічильника реактивної енергії, в робочих умовах використання експериментально визначають метрологічні характеристики трансформаторів струму, метрологічні характеристики трансформаторів напруги, втрати напруги у з'єднувальних проводах, в комплекс, який складається з вимірювальних трансформаторів і приладу для вимірювання реактивної енергії вмикають прилад для вимірювання активної енергії з відомими метрологічними характеристиками, а дійсне споживання реактивної енергії протягом розрахункового періоду обчислюють за формулами:

або

,

де  - тривалість n-го часового інтервалу із сталим навантаженням та незмінною первинною напругою трансформатора напруги (ТН);

,  - відповідно різниці показів лічильників активної і реактивної енергії в кінці і на початку n-го часового інтервалу;

,  - відповідно множники лічильників активної і реактивної енергії;

,  - номінальні коефіцієнти трансформації ТН і ТС;

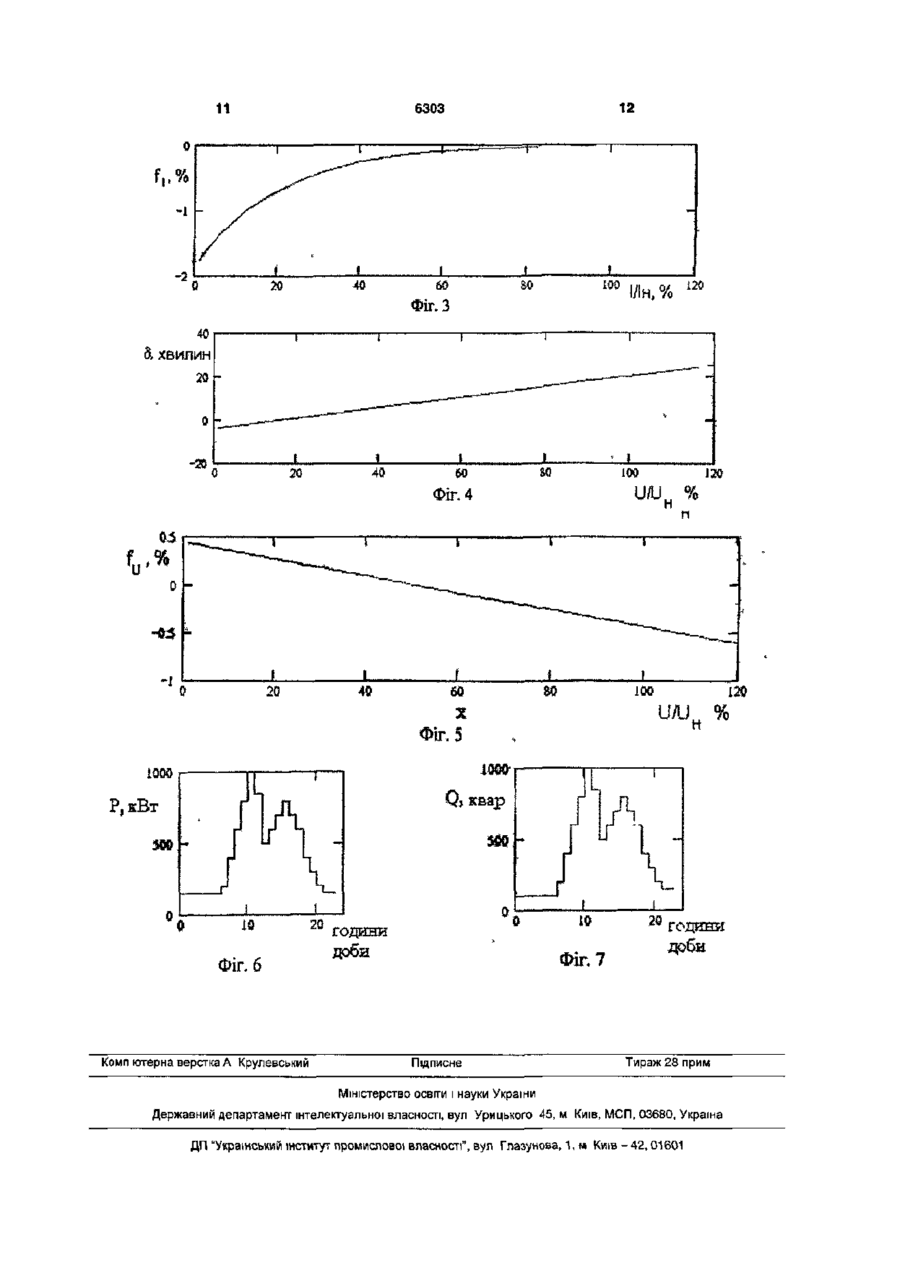

 - кутова похибка ТН в робочих умовах його використання у n-й часовий інтервал, хвилини;

 - кутова похибка трансформатора струму (ТС) в робочих умовах його використання у n-й часовий інтервал, хвилини;

 - похибка напруги ТН в робочих умовах його використання у n-й часовий інтервал, %;

 - струмова похибка ТС в робочих умовах його використання у n-й часовий інтервал, %;

 - втрати напруги у вторинних колах ТН в робочих умовах його використання, відносні одиниці;

,  - характеристики навантаження лічильників активної і реактивної енергії відповідно;

 - тангенс кута зсуву фаз між напругою та струмом.

2. Спосіб вимірювання реактивної енергії за допомогою вимірювальних комплексів, обладнаних вимірювальними трансформаторами за п. 1, який відрізняється тим, що за показанням приладів обліку визначають спожиту енергію без врахування похибок складових вимірювального комплексу (ТН, ТС, лічильники енергії (ЛЕ)) і втрат напруги у з'єднувальних проводах:

;

,

де ,  - відповідно різниці показників лічильників активної (ЛА) і реактивної енергії у кінці та на початку розрахункового періоду,

визначають середнє значення струму навантаження приєднання за формулою

,

де  - середнє значення лінійної напруги, кВ;

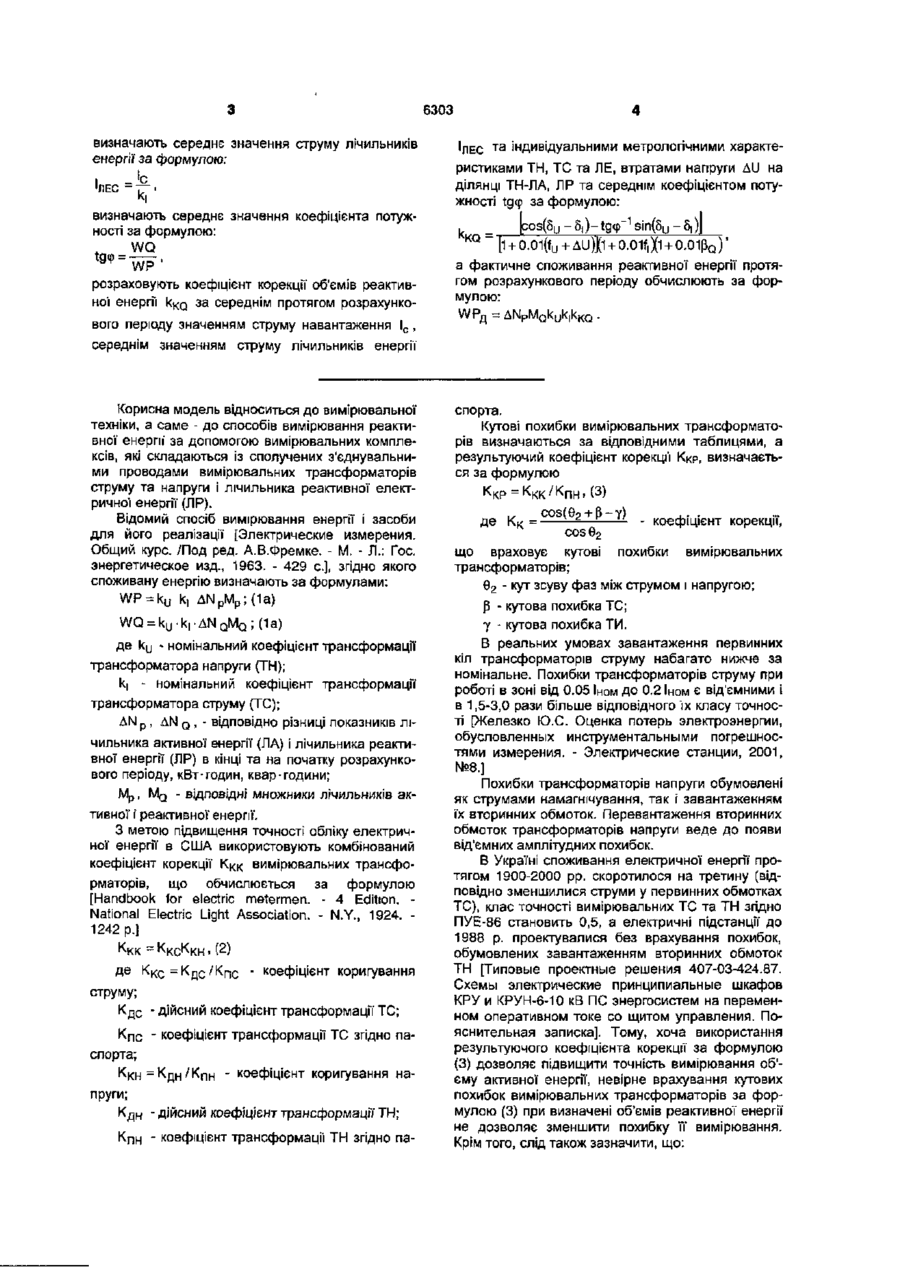

визначають середнє значення струму лічильників енергії за формулою:

,

визначають середнє значення коефіцієнта потужності за формулою:

,

розраховують коефіцієнт корекції об'ємів реактивної енергії  за середнім протягом розрахункового періоду значенням струму навантаження , середнім значенням струму лічильників енергії  та індивідуальними метрологічними характеристиками ТН, ТС та ЛЕ, втратами напруги  на ділянці ТН-ЛА, ЛР та середнім коефіцієнтом потужності  за формулою:

,

а фактичне споживання реактивної енергії протягом розрахункового періоду обчислюють за формулою:

.
