Механізм пробілу друкарської машини

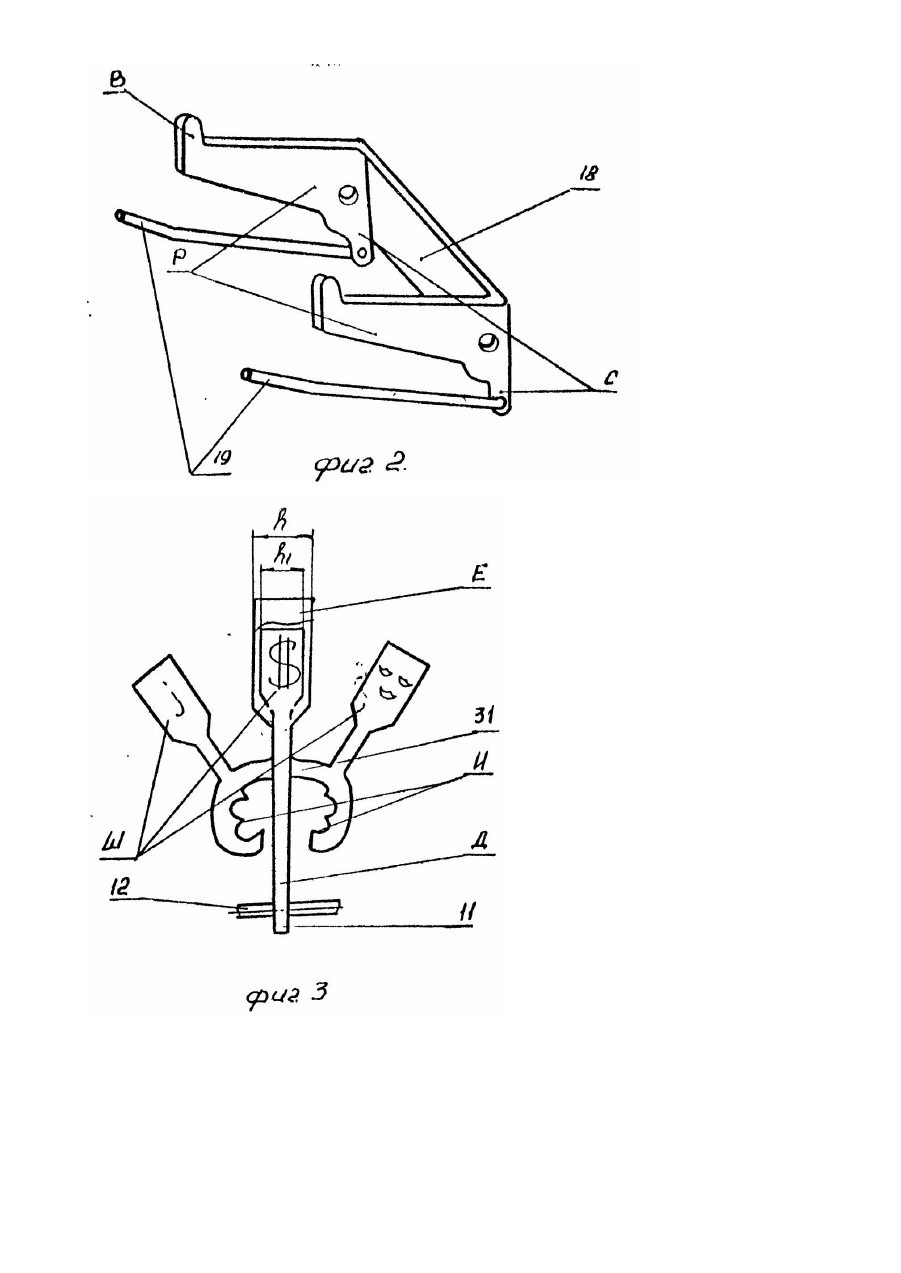

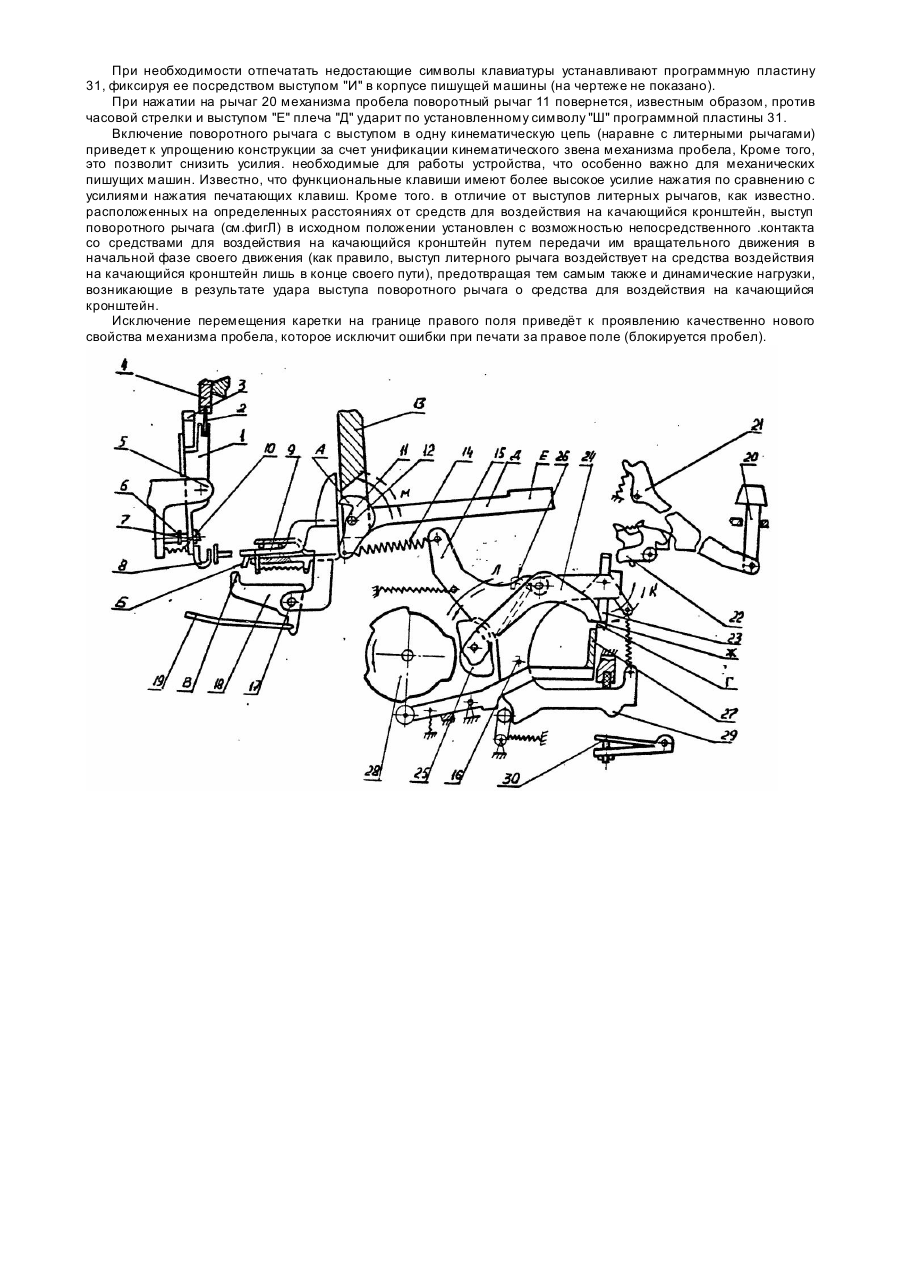

Изобретение относится к оргтехнике и может быть использовано в печатающих устройства х, например, в пишущих машинах. Известен механизм пробела пишущей машины, содержащий укрепленную на каретке зубчатую рейку, кинематически связанную с качающимся кронштейном, несущим собачки, поворотный рычаг, составные элементы кинематики механизма [1]. Недостатком данного механизма является низкая надежность и повышенная вибрация составных элементов кинематики. В основу изобретения поставлена задача создания механизма пробела пишущей машины, в котором за счет снижения вибрации исполнительных элементов кинематической цепи и проявления качественно новой характеристики механизма пробела - блокировки каретки при ограничении длины печатаемой строки обеспечивается повышение надежности и эксплуатационных свойств механизма пробела путем надежной фиксации правого поля. Поставленная цель достигается тем, что механизм пробела пишущей машины, содержащий корпус, каретку с зубчатой рейкой, полеустановитель, приводной рычаг, включающий рычаг, взаимодействующий с зубчатой рейкой каретки посредством качающегося кронштейна с собачками, согласно Изобретению, снабжен шарнирно установленным в корпусе блокирующим рычагом, одно плечо которого кинематически связано с полеустановителем, а другое с включающим рычагом, причем блокирующий рычаг выполнен в виде П-образной скобы, на концах которой выполнены выступы для взаимодействия с включающим рычагом, а в корпусе шарнирно установлен поворотный рычаг, один конец которого связан с приводным рычагом пружиной растяжения, а другой имеет возможность взаимодействия с включающим рычагом, кроме того, в корпусе шарнирно установлен дополнительный Г-образный рычаг и съемная программная пластина с дополнительными символами. Сущность изобретения поясняется чертежами, где на фиг,1 схематически изображен Механизм пробела; на фиг.2 изображен блокирующий рычаг 18; на фиг.3 - схематически изображен механизм пробела при Отпечатке недостающих символов клавиатуры. Ме ханизм пробела пишущей машины содержит шаговый механизм, выполненный в виде качающегося кронштейна 1, несущего собачки 2 и 3, контактирующие с з убчатой рейкой 4. Качающийся кронштейн 1 шарнирно установлен в корпусе 5с возможностью перемещения в пределах регулируемых упоров 6 и 7 и взаимодействует через установленную на нем пружинную скобу 8 с включающим рычагом 9. Ме ханизм пробела также содержит возвратную пружину 10, поворотный рычаг 11 с выступом "А", установленный на оси 12 несущего элемента 13 включающего рычаг 9 и соединен пружиной 14 с приводным рычагом 15, шарнирно закрепленным на оси 16. Подвижная часть включающего рычага 9 снабжена выступом "Б", а неподвижная часть имеет шарнирно установленный на оси 17 блокирующий рычаг 18 который выполнен в виде П-образной скобы со стержнями "Р" и "С", причем стержень "Р" с выступом "В" предназначен для взаимодействия с выступом "Б" включающего рычага 9, а стержень "С" посредством тяги 19 связан с полеустановителем правого поля каретки (на чертеже не показано). Включение приводного рычага 15 осуществляет рычагом 20. с клавишей, шарнирно соединенным с поворотным рычагом 21, несущим собачку включения 22, которая установлена с возможностью контакта с фиксатором 23, шарнирно установленным на одном плече приводного рычага 15. На рычаге 15 размещен поворотный рычаг 24, с шарнирно закрепленным кулачком 25, поджатым пружиной 26, при этом рычаг 24 размещен такимобразом, что его выступ "Ж" имеет возможность взаимодействовать поочередно, то ли с о тгибом "Г" фиксатора 23, создавая зазор между кулачком 25 и приводным валом 28, то ли своей нижней поверхностью с блокирующей планкой 27, ликвидируя зазор. Другое плечо приводного рычага 15 снабжено выступом 29, расположенным с возможностью взаимодействия с регулируемым при наладке упором 30. Кроме того, поворотный рычаг 11, в зависимости от требований заказчика, может быть снабжен Г-образным плечом "Д" с выступом "Е", обеспечивающим при установке специальной программной пластины 31 в зону печати оттиск, недостающих символов клавиатуры, например, финансового характера (франк, доллар и т.д.), акцепторных символов, символик, индексов и т.д. При этом важно, чтобы между символами "М" программной пластины 31 было расстояние, исключающее отпечаток любого другого символа, а ширина выступа Е плеча Д поворотного рычага 11 должна быть не менее ширины символа (см.фиг.3). Сама же программная пластина 31 может быть выполнена в форме Г-образного и П-образного рычага, лепестка, направляющей, веера (например. как показано на фиг.3), с обязательным выполнением фиксирующих элементов, например выступов "И", обеспечивающих фиксацию пластины. Ме ханизм работает следующим образом. При нажатии на клавишу рычага 20 поворотный рычаг 21, смещаясь, оказывает воздействие через собачку включения 22 на фиксатор 23, последний поворачиваясь по стрелке "К" выводит из зацепления с выступом "Ж" рычага 24 отгиб "Г", при этом рычаг 24 под воздействием пружины 26 перемещается и вступает во взаимодействие с блокирующей планкой 27, в результате кулачок 25 вводится в зацепление с постоянно вращающимся приводным валом 28, и вращаясь вокруг своей оси, своим профилем, построенным известным способом через рычаг 24 перемещает приводной рычаг 15 по стрелке "Д"(см.фиг.1) с ускорением. Приводной рычаг 15с помощью пружины 14 поворачивает поворотный рычаг 11 вокруг оси 12 по стрелке "М". Последний посредством выступа "А" взаимодействуете включающим рычагом 9, перемещая его влево. Включающий рычаг 9, воздействуя на скобу 8 отклоняет качающийся кронштейн 1 до упора 6, сжимая пружины 10. При этом выводится из зацепления с зубчатой рейкой 4 собачка 2 и вводится собачка 3. При возврате качающегося кронштейна 1, включающегося рычага 9, приводного рычага 15. совместно с пружиной растяжения 14 и поворотного рычага 11 в исходное положение под воздействием возвратных пружин, собачка 3 выводится из зацепления с зубчатой рейкой 4 и вводится собачка 2. Происходит перемещение кареток на шаг по строке. Следующий цикл повторяется. Расстояние устанавливаемого между упорами 29, 30 определяет необходимый импульс энергии для работы механизма. При перемещении кареток в положение границы правого поля приходит в движение от полеустановителя кареток звено кинематической цепи (на чертеже не показано),связанная с мим тяга 19 поворачивает вокруг оси 17 по часовой Стрелке) возможен поворот блокирующего рычага 18 и против часовой стрелки) блокирующий рычаг 18. последний выступом "В" взаимодействует с выступом "Б" включающего рычага 9, блокируя его перемещение, следовательно, исключая отклонение кронштейна Т. При необходимости отпечатать недостающие символы клавиатуры устанавливают программную пластину 31, фиксируя ее посредством выступом "И" в корпусе пишущей машины (на чертеже не показано). При нажатии на рычаг 20 механизма пробела поворотный рычаг 11 повернется, известным образом, против часовой стрелки и выступом "Е" плеча "Д" ударит по установленному символу "Ш" программной пластины 31. Включение поворотного рычага с выступом в одну кинематическую цепь (наравне с литерными рычагами) приведет к упрощению конструкции за счет унификации кинематического звена механизма пробела, Кроме того, это позволит снизить усилия. необходимые для работы устройства, что особенно важно для механических пишущих машин. Известно, что функциональные клавиши имеют более высокое усилие нажатия по сравнению с усилиями нажатия печатающих клавиш. Кроме того. в отличие от выступов литерных рычагов, как известно. расположенных на определенных расстояниях от средств для воздействия на качающийся кронштейн, выступ поворотного рычага (см.фигЛ) в исходном положении установлен с возможностью непосредственного .контакта со средствами для воздействия на качающийся кронштейн путем передачи им вращательного движения в начальной фазе своего движения (как правило, выступ литерного рычага воздействует на средства воздействия на качающийся кронштейн лишь в конце своего пути), предотвращая тем самым также и динамические нагрузки, возникающие в результате удара выступа поворотного рычага о средства для воздействия на качающийся кронштейн. Исключение перемещения каретки на границе правого поля приведёт к проявлению качественно нового свойства механизма пробела, которое исключит ошибки при печати за правое поле (блокируется пробел).
