Варіатор “юрків”
Формула / Реферат

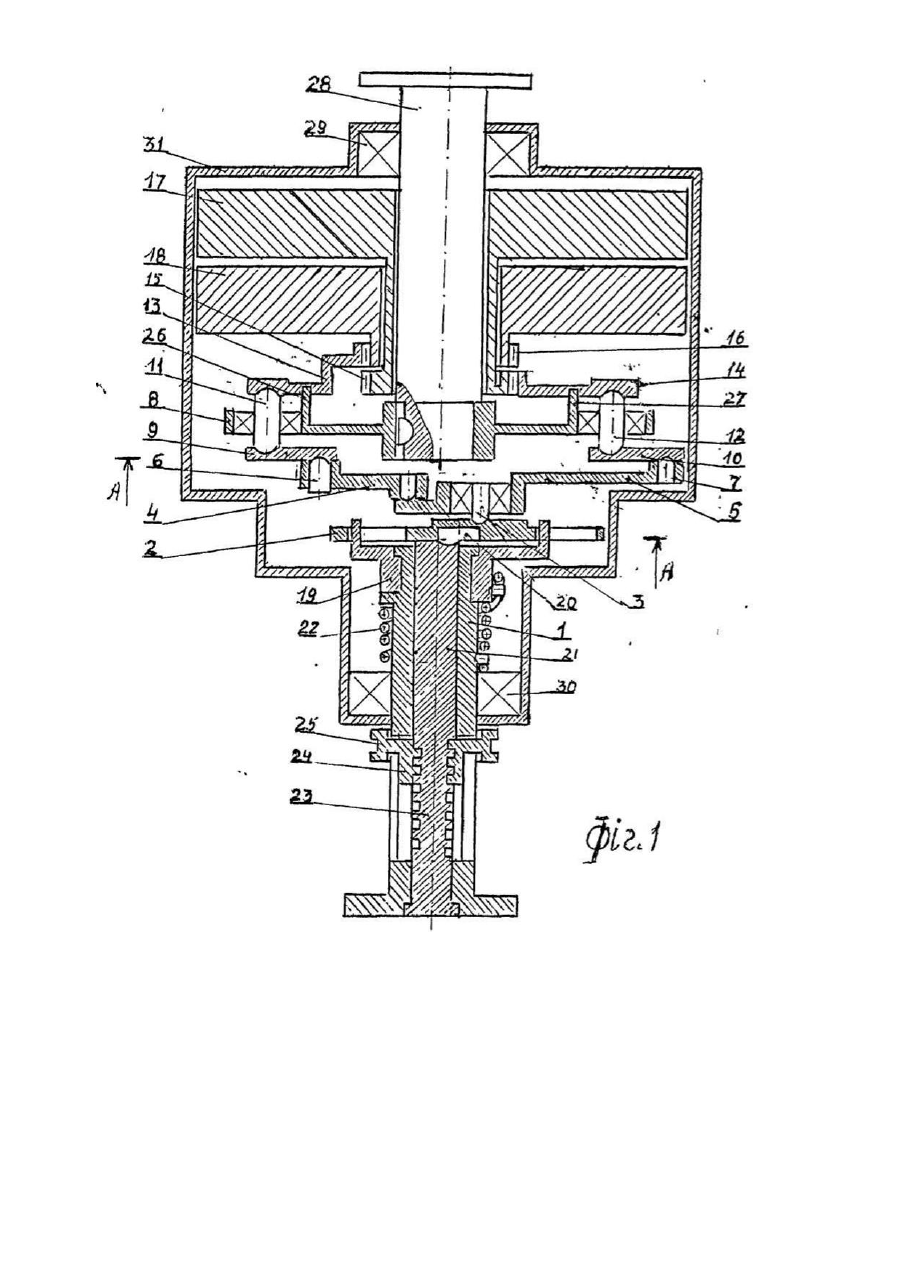

1. Варіатор, який містить вхідний вал з закріпленим на ньому водилом, вихідний вал з вилкою і коаксіально розташованим в ньому з можливістю повороту валом керування, і маховики, що встановлені з можливістю обертання на осі вхідного вала, який відрізняється тим, що на вилці посаджено з можливістю радіального переміщення кінематично зв’язану з валом керування каретку з пальцем, який через шатуни кінематично зв’язаний з коромислами, посадженими на водилі з можливістю поворотів в обмеженому секторі і кінематично зв’язаними з маховиками.
2. Варіатор за п. 1, який відрізняється тим, що вилка посаджена на вихідному валу з можливістю повороту в обмеженому секторі і має можливість фіксації в крайньому положенні пружиною, яка встановлена між плечем вилки і виступом на вихідному валу, а сектор повороту коромисел обмежений порогами, закріпленими на водилі.
3. Варіатор за п. 1, який відрізняється тим, що містить гайку з шківом, кінематично зв’язану з валом керування з можливістю поздовжнього переміщення вздовж осі вала.
Додаткова інформація
Назва патенту англійською“yurkiv” variator
Автори англійськоюYurkiv Vasyl' Fedorovych
Назва патенту російськоюВариатор «юркив»
Автори російськоюЮркив Василий Федорович
МПК / Мітки
МПК: F16H 33/00
