Система гарячого водопостачання
Формула / Реферат
Система гарячого водопостачання (ГВП), що складається з подавального стояка системи ГВП, циркуляційного стояка системи ГВП, подавальних трубопроводів системи ГВП споживача, приладу обліку споживання гарячої води, трубопровідної арматури, санітарно-технічних приладів, яка відрізняється тим, що вона додатково містить циркуляційний трубопровід системи ГВП споживача з трубопровідною арматурою, прилад обліку циркуляційної гарячої води і термометр циркуляційного трубопроводу
Текст

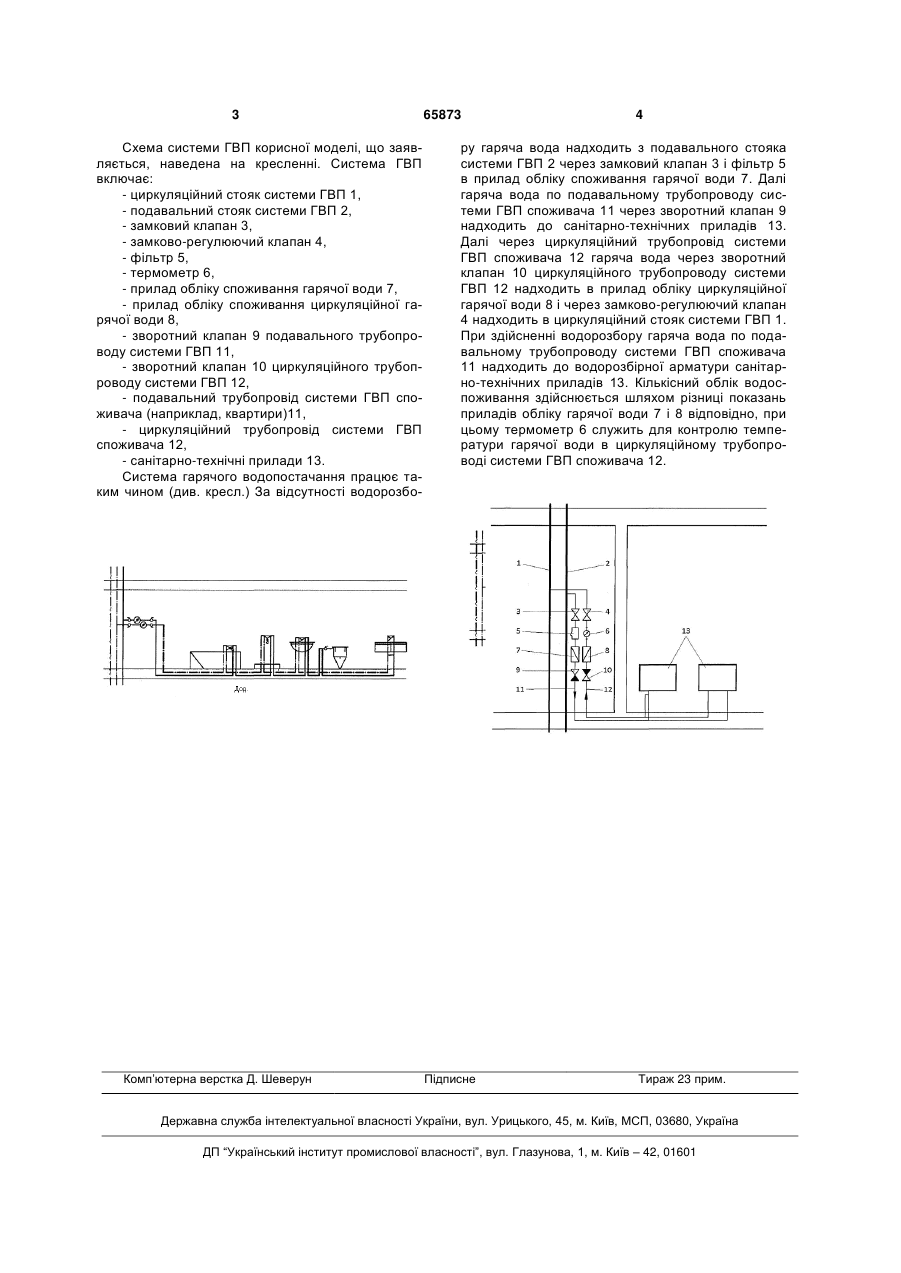

Система гарячого водопостачання (ГВП), що складається з подавального стояка системи ГВП, циркуляційного стояка системи ГВП, подавальних 3 Схема системи ГВП корисної моделі, що заявляється, наведена на кресленні. Система ГВП включає: - циркуляційний стояк системи ГВП 1, - подавальний стояк системи ГВП 2, - замковий клапан 3, - замково-регулюючий клапан 4, - фільтр 5, - термометр 6, - прилад обліку споживання гарячої води 7, - прилад обліку споживання циркуляційної гарячої води 8, - зворотний клапан 9 подавального трубопроводу системи ГВП 11, - зворотний клапан 10 циркуляційного трубопроводу системи ГВП 12, - подавальний трубопровід системи ГВП споживача (наприклад, квартири)11, - циркуляційний трубопровід системи ГВП споживача 12, - санітарно-технічні прилади 13. Система гарячого водопостачання працює таким чином (див. кресл.) За відсутності водорозбо Комп’ютерна верстка Д. Шеверун 65873 4 ру гаряча вода надходить з подавального стояка системи ГВП 2 через замковий клапан 3 і фільтр 5 в прилад обліку споживання гарячої води 7. Далі гаряча вода по подавальному трубопроводу системи ГВП споживача 11 через зворотний клапан 9 надходить до санітарно-технічних приладів 13. Далі через циркуляційний трубопровід системи ГВП споживача 12 гаряча вода через зворотний клапан 10 циркуляційного трубопроводу системи ГВП 12 надходить в прилад обліку циркуляційної гарячої води 8 і через замково-регулюючий клапан 4 надходить в циркуляційний стояк системи ГВП 1. При здійсненні водорозбору гаряча вода по подавальному трубопроводу системи ГВП споживача 11 надходить до водорозбірної арматури санітарно-технічних приладів 13. Кількісний облік водоспоживання здійснюється шляхом різниці показань приладів обліку гарячої води 7 і 8 відповідно, при цьому термометр 6 служить для контролю температури гарячої води в циркуляційному трубопроводі системи ГВП споживача 12. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem of hot water supply
Автори англійськоюTkachenko Viktor Anatoliiovych
Назва патенту російськоюСистема горячего водоснабжения
Автори російськоюТкаченко Виктор Анатольевич
МПК / Мітки
МПК: F24D 3/02, F24D 3/00, F24D 17/00
Мітки: система, водопостачання, гарячого
