Пристрій для сифонної заливки розплаву

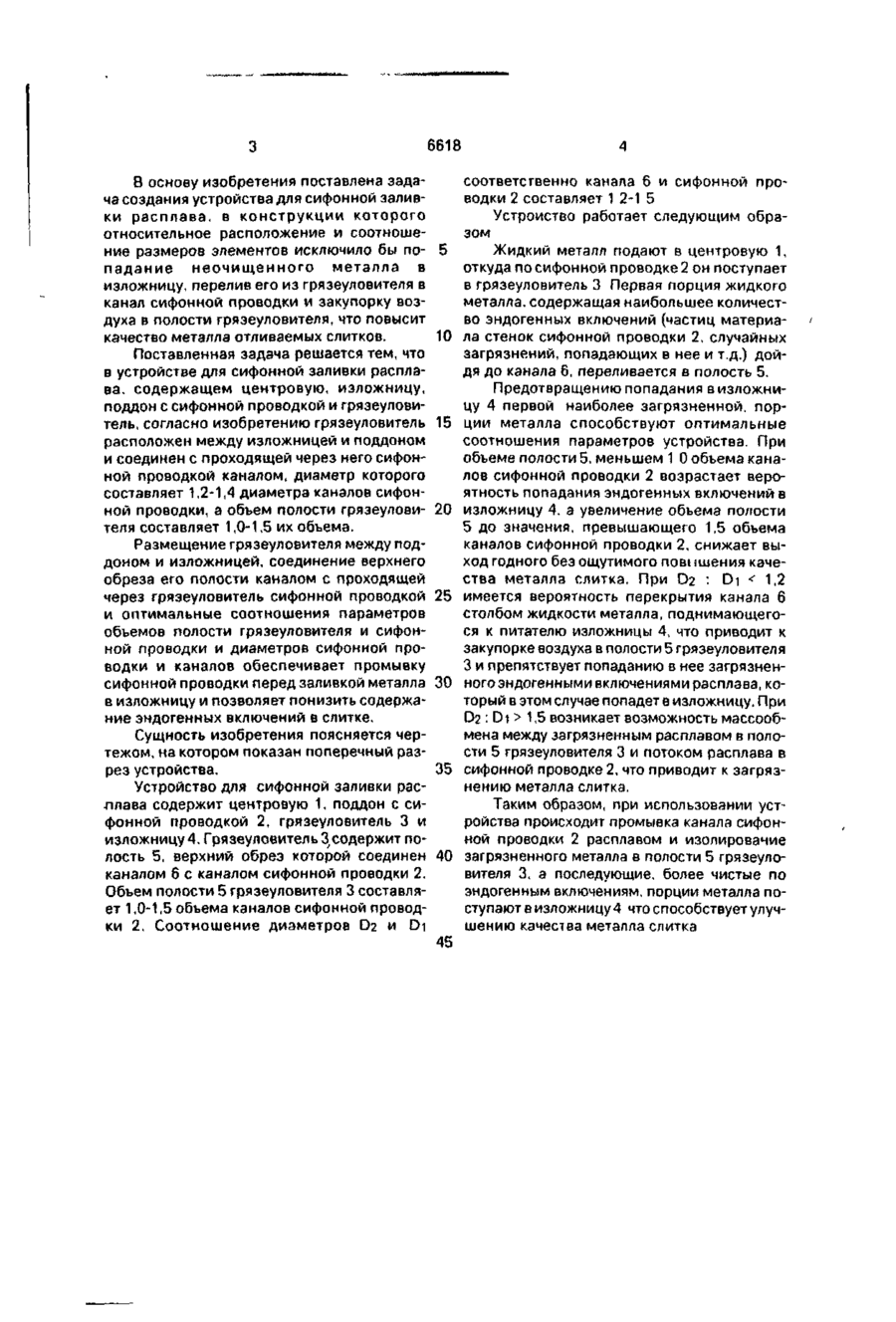

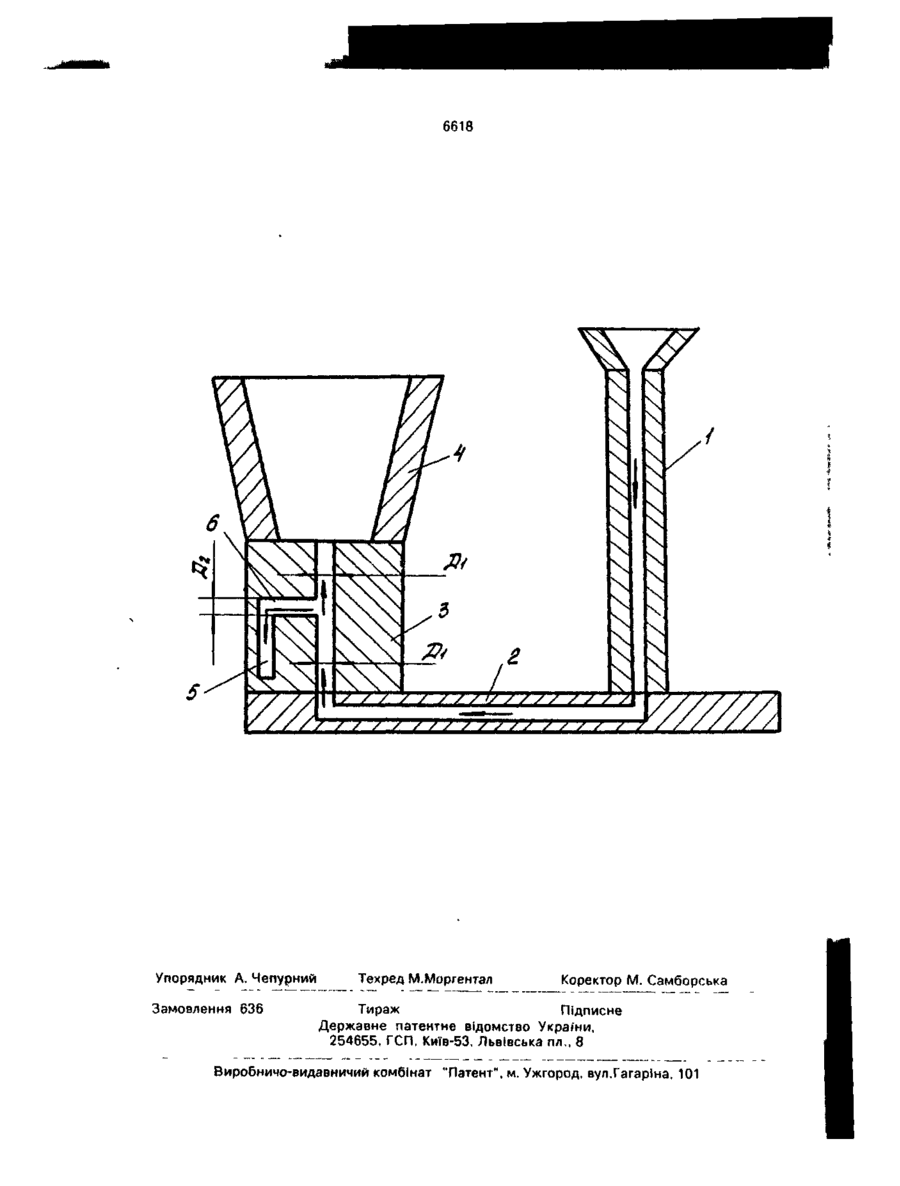

Устройство для сифонной заливки расплава содержащее центровую изложницу поддон с сифонной проводкой и грязеуловитель о т л и ч а ю щ е е с я тем что грязеуловитель расположен между изложницей и поддоном и соединен с проходящей через него сифонной проводкой каналом диаметр которого составляет 1 2 1 4 диаметра каналов сифонной проводки а объем полости грязеуловителя равен 10 1 5 их объема С > Изобретение относится к области металлургии в частности к конструкции устройств для разливки слитков сифонным способом Наиболее распространены устройства для разливки слитков сифонным способом, состоящие из центровой поддона с сифонной проводкой и изложницы которые не обеспечивают защиту металла слитка от загрязнении эндогенными включениями так как при заполнении изложницы жидким металлом первая порция расплава вымывает из канала сифонной проводки случайный мусор и частицы огнеупорного материала проводки В устройстве принятом за прототип предусмотрен грязеуловитель в виде башмака с полостью установленного над промежуточным питателем на поддоне на одном уровне с дном изложницы между центровой и изложницей При его использовании металл через центровую попадает в сифонную проводку затем первая порция расплава попадает в полость грязеуловителя а остальной металл поступает по продол жению сифонной проводки в поддоне в изложницу [1] Однако и эта конструкция недостаточно надежно защищает металл от попадания эндоген ных включении поскольку размещение полости грязеуловителя над промежуточным питателем не исключает попадания в поток заполняющего изложницу расплава загрязняющих частиц из грязеуловителя за счет их гравитационного осаждения переноса конвективными потоками и захвата струей При прерывании струи на начальном этапе заполнения изложницы происходит перелив загрязненного металла из полости грязеуловителя обратно в канал сифонной проводки при заполнении полости грязеуловителя жидким металлом и повышении давления в ней образуется воздушный пу зырь и происходит частичное выдавливание загрязненного металла в сифонную проводку при этом загрязнения смывае мые с достаточно протяженного участка сифонной проводки от промежуточного питателя изложницы вообще не попадают в грязеуловитель о» о •мм* 00 6618 В основу изобретения поставлена задача создания устройства для сифонной заливки расплава, в к о н с т р у к ц и и которого относительное расположение и соотношение размеров элементов исключило бы попадание н е о ч и щ е н н о г о металла в изложницу, перелив его из грязеуловителя в канал сифонной проводки и закупорку воздуха в полости грязеуловителя, что повысит качество металла отливаемых слитков. Поставленная задача решается тем, что в устройстве для сифонной заливки расплава, содержащем центровую, изложницу, поддон с сифонной проводкой и грязеуловитель, согласно изобретению грязеуловитель расположен между изложницей и поддоном и соединен с проходящей через него сифонной проводкой каналом, диаметр которого составляет 1,2-1,4 диаметра каналов сифонной проводки, а объем полости грязеуловителя составляет 1,0-1,5 их объема. Размещение грязеуловителя между поддоном и изложницей, соединение верхнего обреза его полости каналом с проходящей через грязеуловитель сифонной проводкой и оптимальные соотношения параметров объемов полости грязеуловителя и сифонной проводки и диаметров сифонной проводки и каналов обеспечивает промывку сифонной проводки перед заливкой металла в изложницу и позволяет понизить содержание эндогенных включений в слитке. Сущность изобретения поясняется чертежом, на котором показан поперечный разрез устройства. Устройство для сифонной заливки расллава содержит центровую 1, поддон с сифонной проводкой 2, грязеуловитель 3 и изложницу 4. Грязеуловитель 3 содержит полость 5, верхний обрез которой соединен каналом 6 с каналом сифонной проводки 2. Объем полости 5 грязеуловителя 3 составляет 1.0-1,5 объема каналов сифонной проводки 2. Соотношение диаметров D2 и Di 5 10 15 20 25 30 35 40 45 соответственно канала 6 и сифонной проводки 2 составляет 1 2-1 5 Устройство работает следующим образом Жидкий металл подают в центровую 1, откуда по сифонной проводке 2 он поступает в грязеуловитель 3 Первая порция жидкого металла, содержащая наибольшее количество эндогенных включений (частиц материала стенок сифонной проводки 2, случайных загрязнений, попадающих в нее и т.д.) дойдя до канала 6, переливается в полость 5. Предотвращению попадания в изложницу 4 первой наиболее загрязненной, порции металла способствуют оптимальные соотношения параметров устройства. При объеме полости 5, меньшем 1 0 объема каналов сифонной проводки 2 возрастает вероятность попадания эндогенных включений в изложницу 4, а увеличение объема полости 5 до значения, превышающего 1,5 объема каналов сифонной проводки 2, снижает выход годного без ощутимого повпшения качества металла слитка. При D2 : Di 1,5 возникает возможность массообмена между загрязненным расплавом в полости 5 грязеуловителя 3 и потоком расплава в сифонной проводке 2, что приводит к загрязнению металла слитка. Таким образом, при использовании устройства происходит промывка канала сифонной проводки 2 расплавом и изолирование загрязненного металла в полости 5 грязеуловителя 3, а последующие, более чистые по эндогенным включениям, порции металла поступают в изложницу 4 что способствует улучшению качества металла слитка 6618 \ \ \ \ \ 4 \ ч ч ч ч ч ч 4 \ \ \ 4 \ ч ч 7 7 7 7 7 7 //У7/7/77 / / / 7 Упорядник А. Чепурний Замовлення 636 / 7 7 / 7 7 7 7 Техред М.Моргентал 77 7 7 7 / 7 7 Коректор М. Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП. Київ-53, Львівська пп., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
