Ролик “мінетек”
Номер патенту: 66397
Опубліковано: 17.05.2004
Автори: Колот Володимир Олександрович, Міхєєнков Юрій Сергійович, Колот Олександр Володимирович
Формула / Реферат

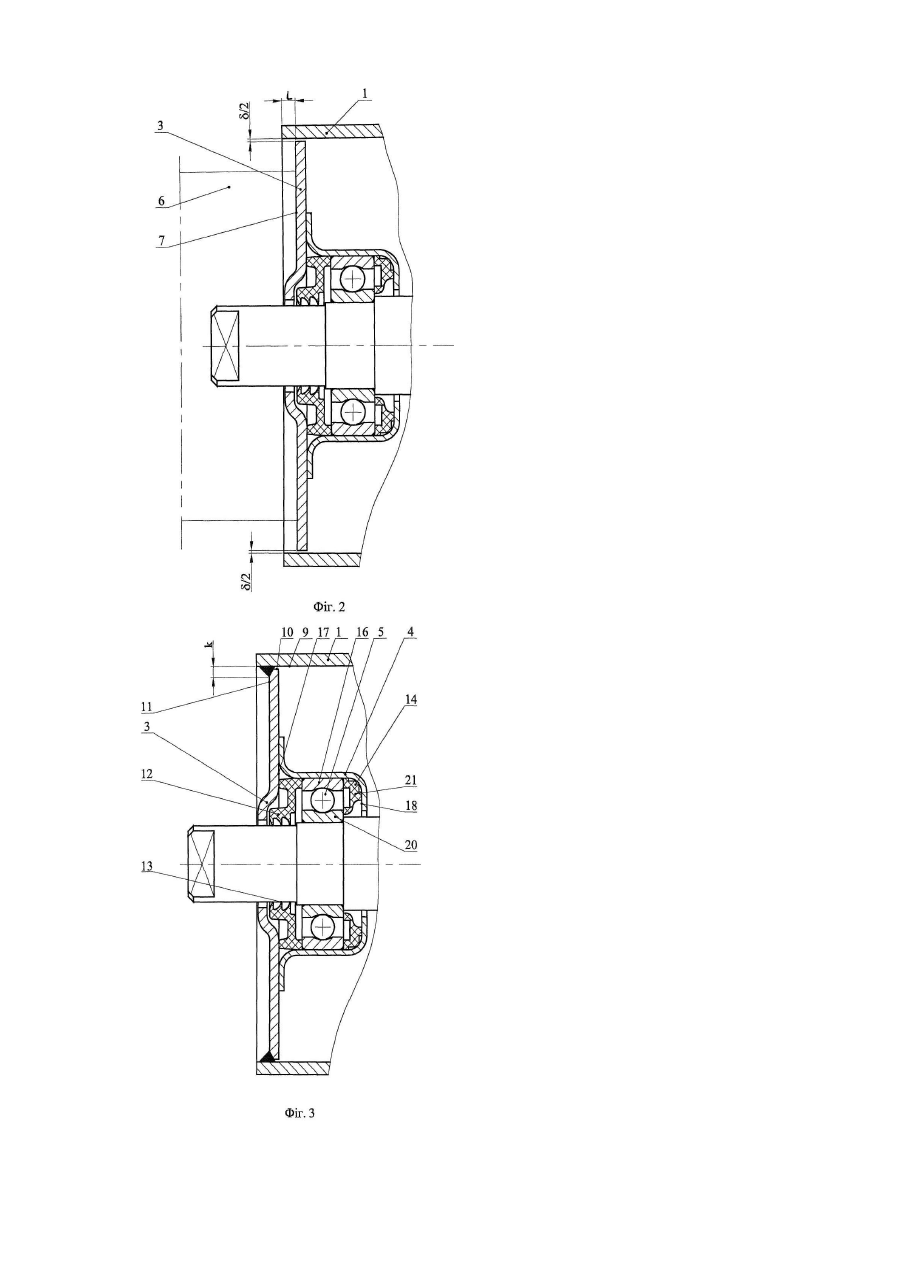

1. Ролик, що включає циліндричну обичайку, вкладки, які виконані з можливістю самовстановлення з підшипниками і захисними ущільненнями, а також опорну вісь, який відрізняється тим, що вкладки виконані у вигляді опорно-регулювальних дискових пластин із закріпленими на них обоймами з підшипниками, встановлених усередині циліндричної обичайки, яка виконана з можливістю провертання при складанні в площині, перпендикулярній торцевій поверхні пластин, з встановлювальним зазором δ, і з'єднаних із зовнішньої сторони з обичайкою зварним швом при наступному співвідношенні величини встановлювального зазору δ і довжини сполучного катета зварного шва k :
Sпл ∙ sinα < k> Dпл ∙ (1 – cosα)+δ, де
Sпл - товщина опорно-регулювальних пластин;

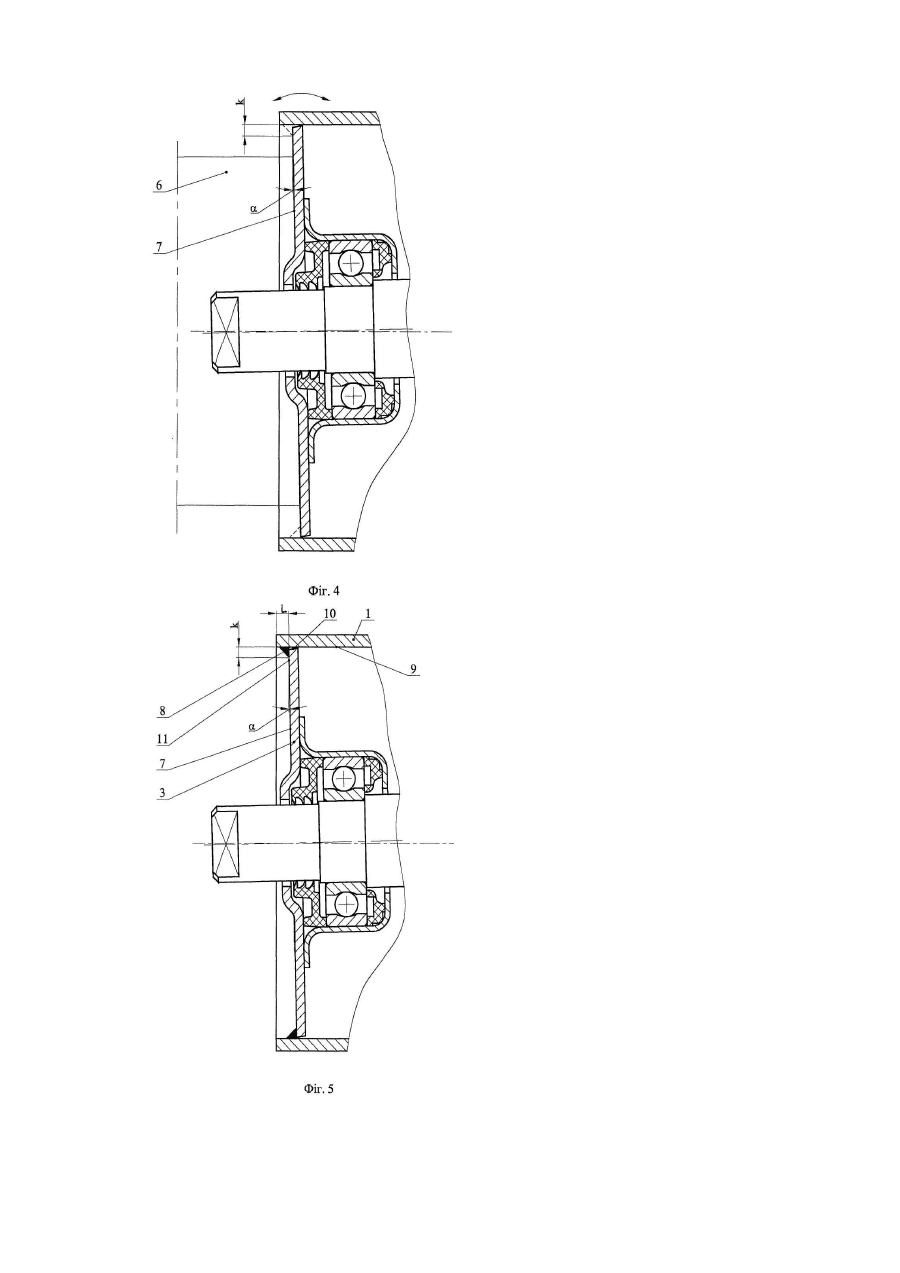

α - кут нахилу опорно-регулювальної дискової пластини для компенсації погрішності;
Dпл - діаметр опорно-регулювальних дискових пластин.
2. Ролик за п. 1, який відрізняється тим, що циліндрична обичайка виконана з вильотом L стосовно опорно-регулювальних дискових пластин, який визначено співвідношенням:
L >k.
3. Ролик за пп. 1, 2, який відрізняється тим, що опорно-регулювальні дискові пластини встановлені з можливістю провертання в площині, що проходить крізь вісь обертання ролика.
4. Ролик за пп. 1-3, який відрізняється тим, що захисне ущільнення виконане у вигляді двосекційного набору контактних ущільнювальних елементів перемінної пружності, одна секція якого - зовнішня, має в перерізі Т-подібну форму і контакт з поверхнею опорної осі, а друга секція – внутрішня, виконана в перерізі П-подібної форми, обидві секції сполучені з зовнішнім кільцем підшипника і, відповідно, з внутрішньою стінкою опорно-регулювальної дискової пластини і з обоймою.

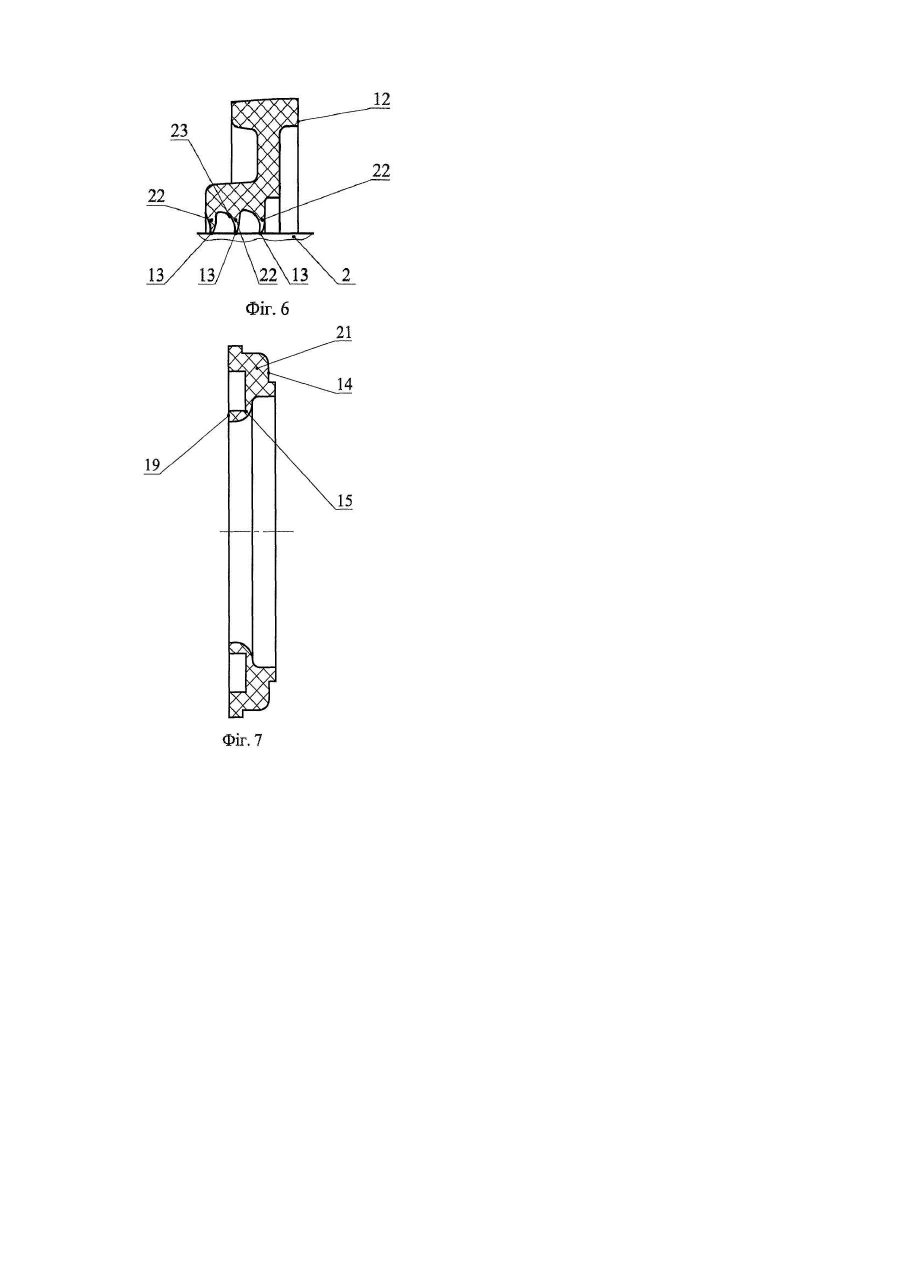

5. Ролик за пп. 1-4, який відрізняється тим, що контактуюча з опорною віссю поверхня зовнішньої секції виконана у вигляді великої кількості потоншених у бік опорної осі ребер з радіальними порожнинами між ними.
6. Ролик за пп. 1-5, який відрізняється тим, що внутрішня секція захисного ущільнення виконана з релаксаційним потоншенням, що з'єднує бурт, який контактує по внутрішньому кільцю підшипника, з іншим масивом ущільнення.
Додаткова інформація
Назва патенту англійською"minitek" roller
Автори англійськоюKolot Volodymyr Oleksandrovych, Kolot Oleksandr Volodymyrovych, Mikheienkov Yuriy Serhiyovych
Назва патенту російськоюРолик "минетек"
Автори російськоюКолот Владимир Александрович, Колот Александр Владимирович, Михеенков Юрий Сергеевич
МПК / Мітки
МПК: B65G 39/00
