Кришка для багатомісної тари

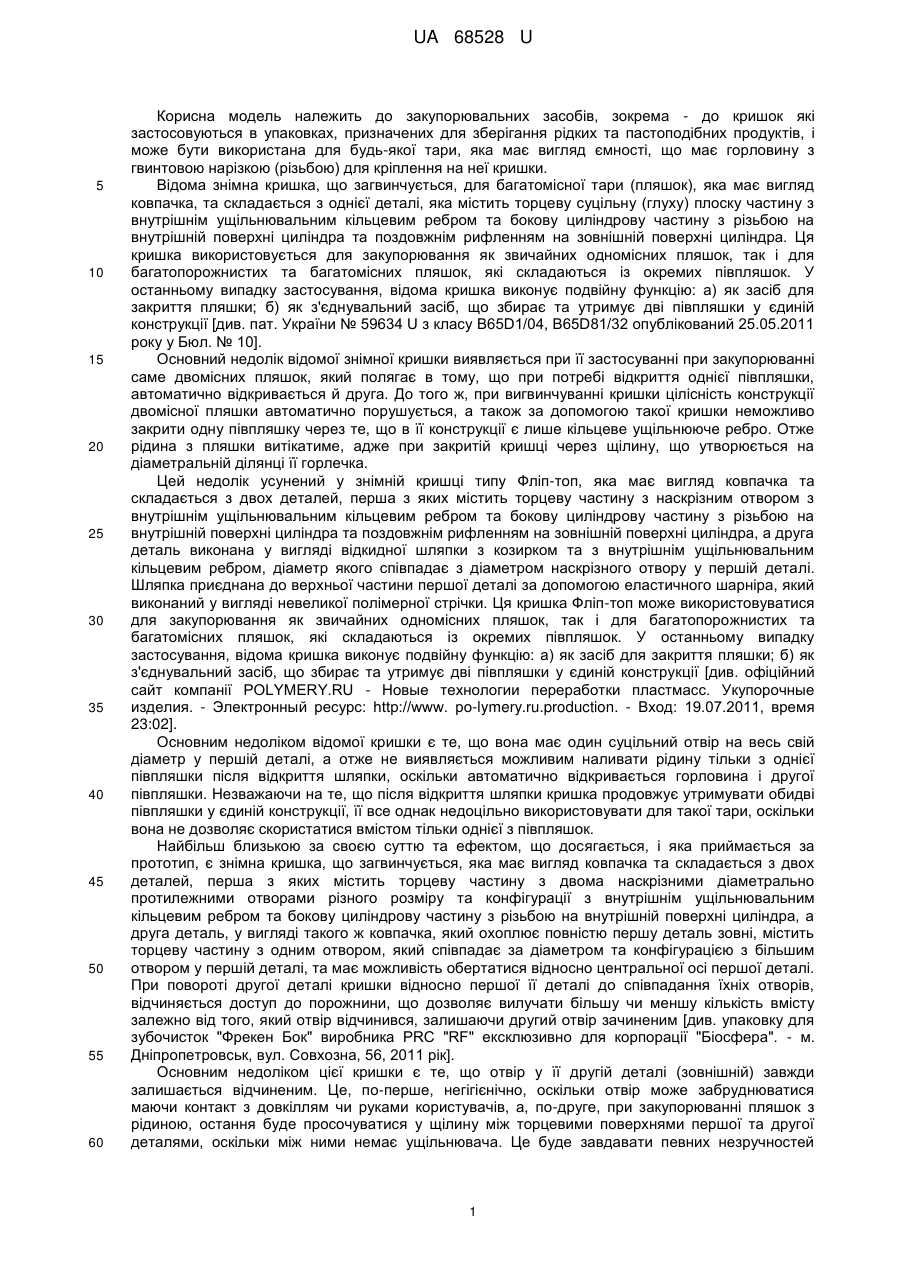

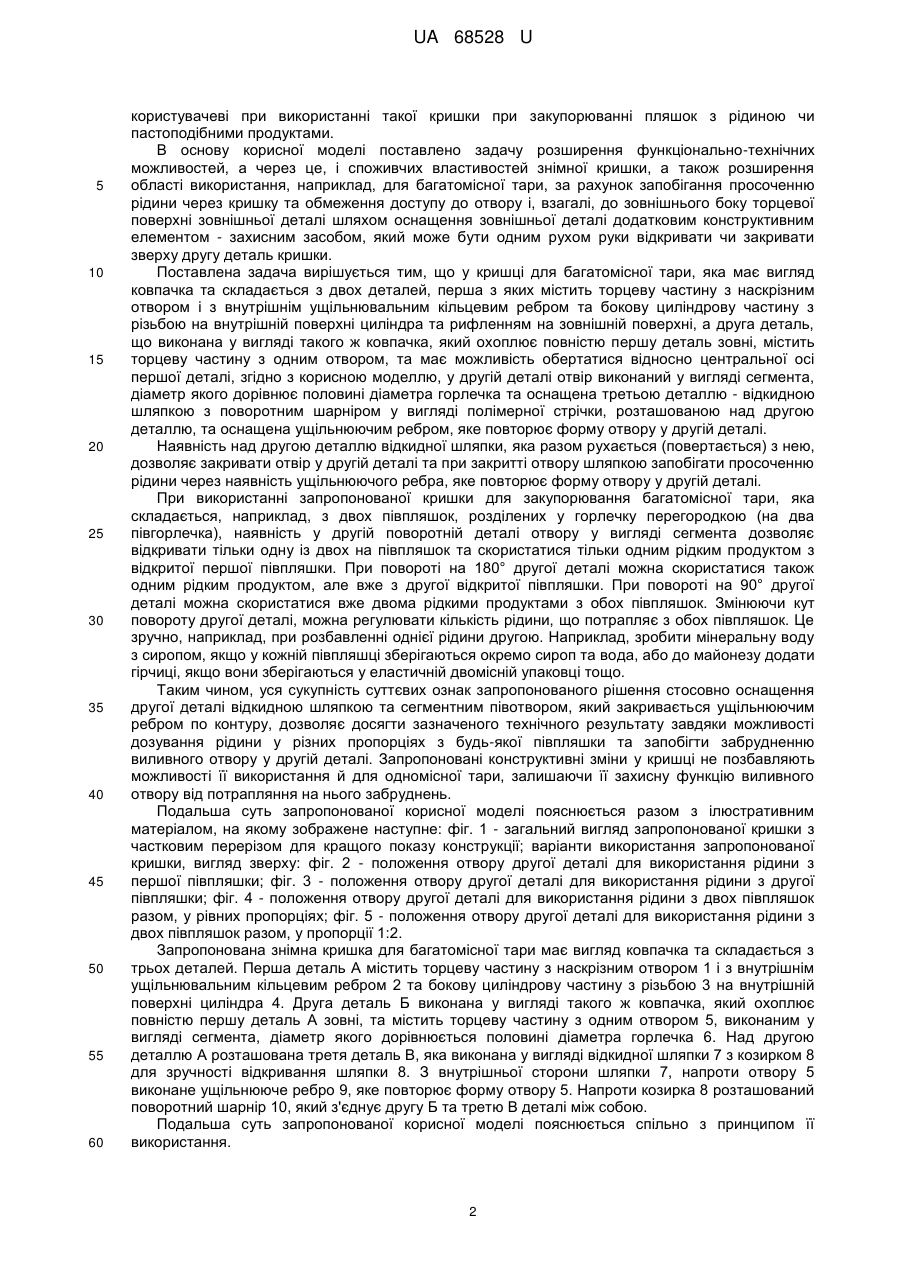

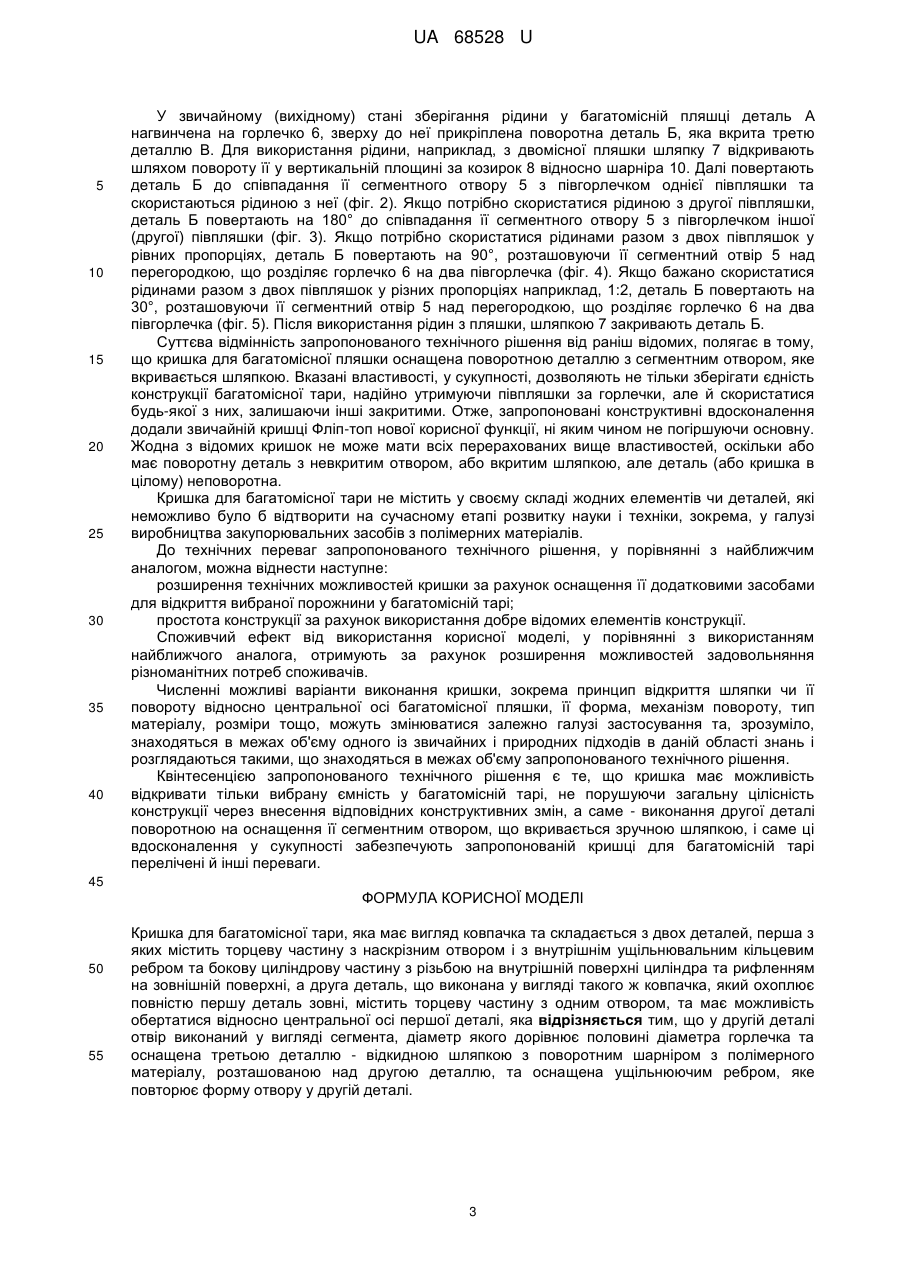

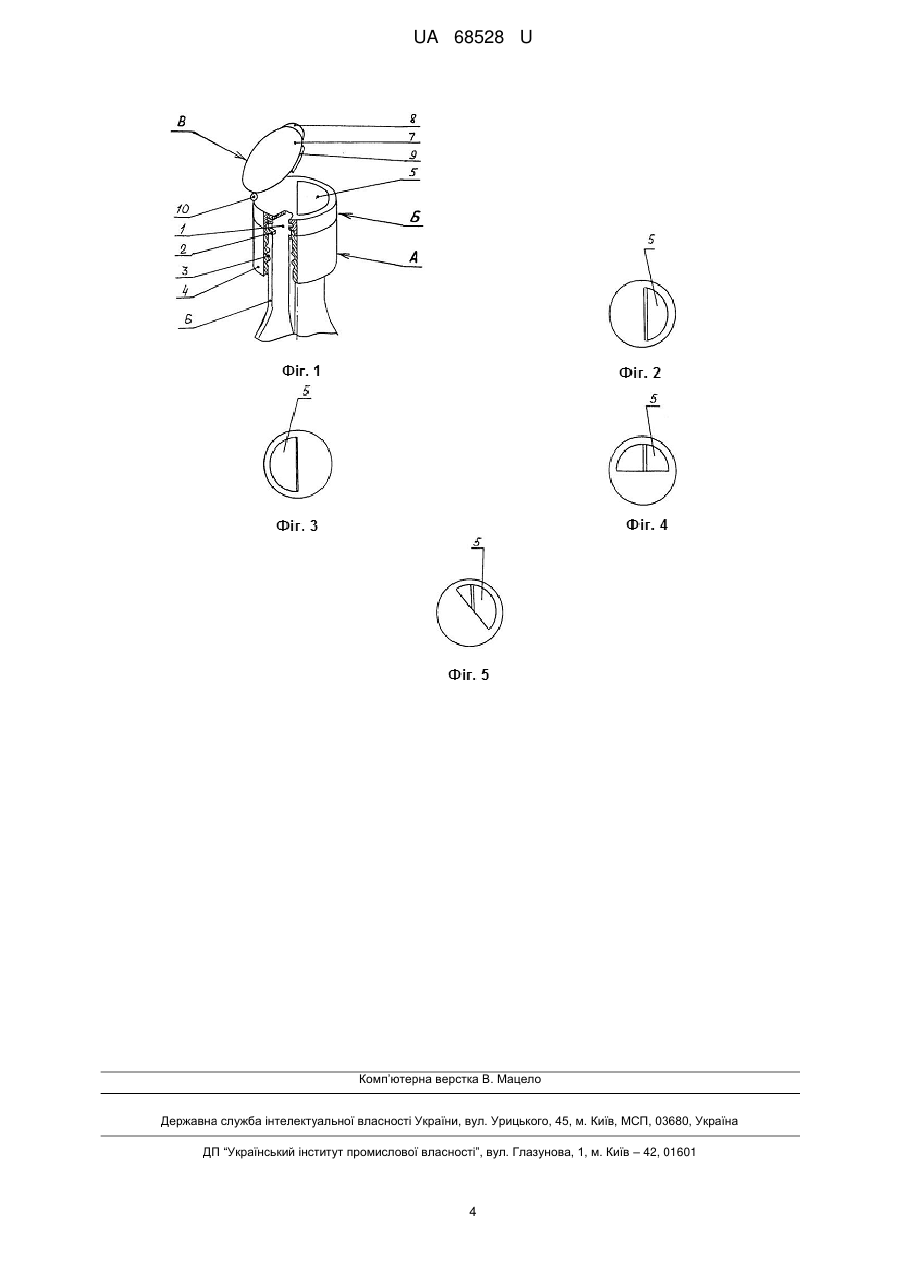

Реферат: Кришка для багатомісної тари у вигляді ковпачка, яка складається з трьох деталей. Перша деталь містить наскрізний отвір та ущільнювальне кільцеве ребро, а друга деталь виконана у вигляді ковпачка. При цьому отвір другої деталі виконаний у вигляді сегмента. Третя деталь виконана у вигляді відкидної шляпки та оснащена ущільнюючим ребром. UA 68528 U (54) КРИШКА ДЛЯ БАГАТОМІСНОЇ ТАРИ UA 68528 U UA 68528 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до закупорювальних засобів, зокрема - до кришок які застосовуються в упаковках, призначених для зберігання рідких та пастоподібних продуктів, і може бути використана для будь-якої тари, яка має вигляд ємності, що має горловину з гвинтовою нарізкою (різьбою) для кріплення на неї кришки. Відома знімна кришка, що загвинчується, для багатомісної тари (пляшок), яка має вигляд ковпачка, та складається з однієї деталі, яка містить торцеву суцільну (глуху) плоску частину з внутрішнім ущільнювальним кільцевим ребром та бокову циліндрову частину з різьбою на внутрішній поверхні циліндра та поздовжнім рифленням на зовнішній поверхні циліндра. Ця кришка використовується для закупорювання як звичайних одномісних пляшок, так і для багатопорожнистих та багатомісних пляшок, які складаються із окремих півпляшок. У останньому випадку застосування, відома кришка виконує подвійну функцію: а) як засіб для закриття пляшки; б) як з'єднувальний засіб, що збирає та утримує дві півпляшки у єдиній конструкції [див. пат. України № 59634 U з класу B65D1/04, B65D81/32 опублікований 25.05.2011 року у Бюл. № 10]. Основний недолік відомої знімної кришки виявляється при її застосуванні при закупорюванні саме двомісних пляшок, який полягає в тому, що при потребі відкриття однієї півпляшки, автоматично відкривається й друга. До того ж, при вигвинчуванні кришки цілісність конструкції двомісної пляшки автоматично порушується, а також за допомогою такої кришки неможливо закрити одну півпляшку через те, що в її конструкції є лише кільцеве ущільнююче ребро. Отже рідина з пляшки витікатиме, адже при закритій кришці через щілину, що утворюється на діаметральній ділянці її горлечка. Цей недолік усунений у знімній кришці типу Фліп-топ, яка має вигляд ковпачка та складається з двох деталей, перша з яких містить торцеву частину з наскрізним отвором з внутрішнім ущільнювальним кільцевим ребром та бокову циліндрову частину з різьбою на внутрішній поверхні циліндра та поздовжнім рифленням на зовнішній поверхні циліндра, а друга деталь виконана у вигляді відкидної шляпки з козирком та з внутрішнім ущільнювальним кільцевим ребром, діаметр якого співпадає з діаметром наскрізного отвору у першій деталі. Шляпка приєднана до верхньої частини першої деталі за допомогою еластичного шарніра, який виконаний у вигляді невеликої полімерної стрічки. Ця кришка Фліп-топ може використовуватися для закупорювання як звичайних одномісних пляшок, так і для багатопорожнистих та багатомісних пляшок, які складаються із окремих півпляшок. У останньому випадку застосування, відома кришка виконує подвійну функцію: а) як засіб для закриття пляшки; б) як з'єднувальний засіб, що збирає та утримує дві півпляшки у єдиній конструкції [див. офіційний сайт компанії POLYMERY.RU - Новые технологии переработки пластмасс. Укупорочные изделия. - Электронный ресурс: http://www. po-lymery.ru.production. - Вход: 19.07.2011, время 23:02]. Основним недоліком відомої кришки є те, що вона має один суцільний отвір на весь свій діаметр у першій деталі, а отже не виявляється можливим наливати рідину тільки з однієї півпляшки після відкриття шляпки, оскільки автоматично відкривається горловина і другої півпляшки. Незважаючи на те, що після відкриття шляпки кришка продовжує утримувати обидві півпляшки у єдиній конструкції, її все однак недоцільно використовувати для такої тари, оскільки вона не дозволяє скористатися вмістом тільки однієї з півпляшок. Найбільш близькою за своєю суттю та ефектом, що досягається, і яка приймається за прототип, є знімна кришка, що загвинчується, яка має вигляд ковпачка та складається з двох деталей, перша з яких містить торцеву частину з двома наскрізними діаметрально протилежними отворами різного розміру та конфігурації з внутрішнім ущільнювальним кільцевим ребром та бокову циліндрову частину з різьбою на внутрішній поверхні циліндра, а друга деталь, у вигляді такого ж ковпачка, який охоплює повністю першу деталь зовні, містить торцеву частину з одним отвором, який співпадає за діаметром та конфігурацією з більшим отвором у першій деталі, та має можливість обертатися відносно центральної осі першої деталі. При повороті другої деталі кришки відносно першої її деталі до співпадання їхніх отворів, відчиняється доступ до порожнини, що дозволяє вилучати більшу чи меншу кількість вмісту залежно від того, який отвір відчинився, залишаючи другий отвір зачиненим [див. упаковку для зубочисток "Фрекен Бок" виробника PRC "RF" ексклюзивно для корпорації "Біосфера". - м. Дніпропетровськ, вул. Совхозна, 56, 2011 рік]. Основним недоліком цієї кришки є те, що отвір у її другій деталі (зовнішній) завжди залишається відчиненим. Це, по-перше, негігієнічно, оскільки отвір може забруднюватися маючи контакт з довкіллям чи руками користувачів, а, по-друге, при закупорюванні пляшок з рідиною, остання буде просочуватися у щілину між торцевими поверхнями першої та другої деталями, оскільки між ними немає ущільнювача. Це буде завдавати певних незручностей 1 UA 68528 U 5 10 15 20 25 30 35 40 45 50 55 60 користувачеві при використанні такої кришки при закупорюванні пляшок з рідиною чи пастоподібними продуктами. В основу корисної моделі поставлено задачу розширення функціонально-технічних можливостей, а через це, і споживчих властивостей знімної кришки, а також розширення області використання, наприклад, для багатомісної тари, за рахунок запобігання просоченню рідини через кришку та обмеження доступу до отвору і, взагалі, до зовнішнього боку торцевої поверхні зовнішньої деталі шляхом оснащення зовнішньої деталі додатковим конструктивним елементом - захисним засобом, який може бути одним рухом руки відкривати чи закривати зверху другу деталь кришки. Поставлена задача вирішується тим, що у кришці для багатомісної тари, яка має вигляд ковпачка та складається з двох деталей, перша з яких містить торцеву частину з наскрізним отвором і з внутрішнім ущільнювальним кільцевим ребром та бокову циліндрову частину з різьбою на внутрішній поверхні циліндра та рифленням на зовнішній поверхні, а друга деталь, що виконана у вигляді такого ж ковпачка, який охоплює повністю першу деталь зовні, містить торцеву частину з одним отвором, та має можливість обертатися відносно центральної осі першої деталі, згідно з корисною моделлю, у другій деталі отвір виконаний у вигляді сегмента, діаметр якого дорівнює половині діаметра горлечка та оснащена третьою деталлю - відкидною шляпкою з поворотним шарніром у вигляді полімерної стрічки, розташованою над другою деталлю, та оснащена ущільнюючим ребром, яке повторює форму отвору у другій деталі. Наявність над другою деталлю відкидної шляпки, яка разом рухається (повертається) з нею, дозволяє закривати отвір у другій деталі та при закритті отвору шляпкою запобігати просоченню рідини через наявність ущільнюючого ребра, яке повторює форму отвору у другій деталі. При використанні запропонованої кришки для закупорювання багатомісної тари, яка складається, наприклад, з двох півпляшок, розділених у горлечку перегородкою (на два півгорлечка), наявність у другій поворотній деталі отвору у вигляді сегмента дозволяє відкривати тільки одну із двох на півпляшок та скористатися тільки одним рідким продуктом з відкритої першої півпляшки. При повороті на 180° другої деталі можна скористатися також одним рідким продуктом, але вже з другої відкритої півпляшки. При повороті на 90° другої деталі можна скористатися вже двома рідкими продуктами з обох півпляшок. Змінюючи кут повороту другої деталі, можна регулювати кількість рідини, що потрапляє з обох півпляшок. Це зручно, наприклад, при розбавленні однієї рідини другою. Наприклад, зробити мінеральну воду з сиропом, якщо у кожній півпляшці зберігаються окремо сироп та вода, або до майонезу додати гірчиці, якщо вони зберігаються у еластичній двомісній упаковці тощо. Таким чином, уся сукупність суттєвих ознак запропонованого рішення стосовно оснащення другої деталі відкидною шляпкою та сегментним півотвором, який закривається ущільнюючим ребром по контуру, дозволяє досягти зазначеного технічного результату завдяки можливості дозування рідини у різних пропорціях з будь-якої півпляшки та запобігти забрудненню виливного отвору у другій деталі. Запропоновані конструктивні зміни у кришці не позбавляють можливості її використання й для одномісної тари, залишаючи її захисну функцію виливного отвору від потрапляння на нього забруднень. Подальша суть запропонованої корисної моделі пояснюється разом з ілюстративним матеріалом, на якому зображене наступне: фіг. 1 - загальний вигляд запропонованої кришки з частковимперерізом для кращого показу конструкції; варіанти використання запропонованої кришки, вигляд зверху: фіг. 2 - положення отвору другої деталі для використання рідини з першої півпляшки; фіг. 3 - положення отвору другої деталі для використання рідини з другої півпляшки; фіг. 4 - положення отвору другої деталі для використання рідини з двох півпляшок разом, у рівних пропорціях; фіг. 5 - положення отвору другої деталі для використання рідини з двох півпляшок разом, у пропорції 1:2. Запропонована знімна кришка для багатомісної тари має вигляд ковпачка та складається з трьох деталей. Перша деталь А містить торцеву частину з наскрізним отвором 1 і з внутрішнім ущільнювальним кільцевим ребром 2 та бокову циліндрову частину з різьбою 3 на внутрішній поверхні циліндра 4. Друга деталь Б виконана у вигляді такого ж ковпачка, який охоплює повністю першу деталь А зовні, та містить торцеву частину з одним отвором 5, виконаним у вигляді сегмента, діаметр якого дорівнюється половині діаметра горлечка 6. Над другою деталлю А розташована третя деталь В, яка виконана у вигляді відкидної шляпки 7 з козирком 8 для зручності відкривання шляпки 8. З внутрішньої сторони шляпки 7, напроти отвору 5 виконане ущільнююче ребро 9, яке повторює форму отвору 5. Напроти козирка 8 розташований поворотний шарнір 10, який з'єднує другу Б та третю В деталі між собою. Подальша суть запропонованої корисної моделі пояснюється спільно з принципом її використання. 2 UA 68528 U 5 10 15 20 25 30 35 40 У звичайному (вихідному) стані зберігання рідини у багатомісній пляшці деталь А нагвинчена на горлечко 6, зверху до неї прикріплена поворотна деталь Б, яка вкрита третю деталлю В. Для використання рідини, наприклад, з двомісної пляшки шляпку 7 відкривають шляхом повороту її у вертикальній площині за козирок 8 відносно шарніра 10. Далі повертають деталь Б до співпадання її сегментного отвору 5 з півгорлечком однієї півпляшки та скористаються рідиною з неї (фіг. 2). Якщо потрібно скористатися рідиною з другої півпляшки, деталь Б повертають на 180° до співпадання її сегментного отвору 5 з півгорлечком іншої (другої) півпляшки (фіг. 3). Якщо потрібно скористатися рідинами разом з двох півпляшок у рівних пропорціях, деталь Б повертають на 90°, розташовуючи її сегментний отвір 5 над перегородкою, що розділяє горлечко 6 на два півгорлечка (фіг. 4). Якщо бажано скористатися рідинами разом з двох півпляшок у різних пропорціях наприклад, 1:2, деталь Б повертають на 30°, розташовуючи її сегментний отвір 5 над перегородкою, що розділяє горлечко 6 на два півгорлечка (фіг. 5). Після використання рідин з пляшки, шляпкою 7 закривають деталь Б. Суттєва відмінність запропонованого технічного рішення від раніш відомих, полягає в тому, що кришка для багатомісної пляшки оснащена поворотною деталлю з сегментним отвором, яке вкривається шляпкою. Вказані властивості, у сукупності, дозволяють не тільки зберігати єдність конструкції багатомісної тари, надійно утримуючи півпляшки за горлечки, але й скористатися будь-якої з них, залишаючи інші закритими. Отже, запропоновані конструктивні вдосконалення додали звичайній кришці Фліп-топ нової корисної функції, ні яким чином не погіршуючи основну. Жодна з відомих кришок не може мати всіх перерахованих вище властивостей, оскільки або має поворотну деталь з невкритим отвором, або вкритим шляпкою, але деталь (або кришка в цілому) неповоротна. Кришка для багатомісної тари не містить у своєму складі жодних елементів чи деталей, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі виробництва закупорювальних засобів з полімерних матеріалів. До технічних переваг запропонованого технічного рішення, у порівнянні з найближчим аналогом, можна віднести наступне: розширення технічних можливостей кришки за рахунок оснащення її додатковими засобами для відкриття вибраної порожнини у багатомісній тарі; простота конструкції за рахунок використання добре відомих елементів конструкції. Споживчий ефект від використання корисної моделі, у порівнянні з використанням найближчого аналога, отримують за рахунок розширення можливостей задовольняння різноманітних потреб споживачів. Численні можливі варіанти виконання кришки, зокрема принцип відкриття шляпки чи її повороту відносно центральної осі багатомісної пляшки, її форма, механізм повороту, тип матеріалу, розміри тощо, можуть змінюватися залежно галузі застосування та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що кришка має можливість відкривати тільки вибрану ємність у багатомісній тарі, не порушуючи загальну цілісність конструкції через внесення відповідних конструктивних змін, а саме - виконання другої деталі поворотною на оснащення її сегментним отвором, що вкривається зручною шляпкою, і саме ці вдосконалення у сукупності забезпечують запропонованій кришці для багатомісній тарі перелічені й інші переваги. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Кришка для багатомісної тари, яка має вигляд ковпачка та складається з двох деталей, перша з яких містить торцеву частину з наскрізним отвором і з внутрішнім ущільнювальним кільцевим ребром та бокову циліндрову частину з різьбою на внутрішній поверхні циліндра та рифленням на зовнішній поверхні, а друга деталь, що виконана у вигляді такого ж ковпачка, який охоплює повністю першу деталь зовні, містить торцеву частину з одним отвором, та має можливість обертатися відносно центральної осі першої деталі, яка відрізняється тим, що у другій деталі отвір виконаний у вигляді сегмента, діаметр якого дорівнює половині діаметра горлечка та оснащена третьою деталлю - відкидною шляпкою з поворотним шарніром з полімерного матеріалу, розташованою над другою деталлю, та оснащена ущільнюючим ребром, яке повторює форму отвору у другій деталі. 3 UA 68528 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
