Пристрій для вертикального нахилу багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп’ютерного управління ім. ю.і. русанова

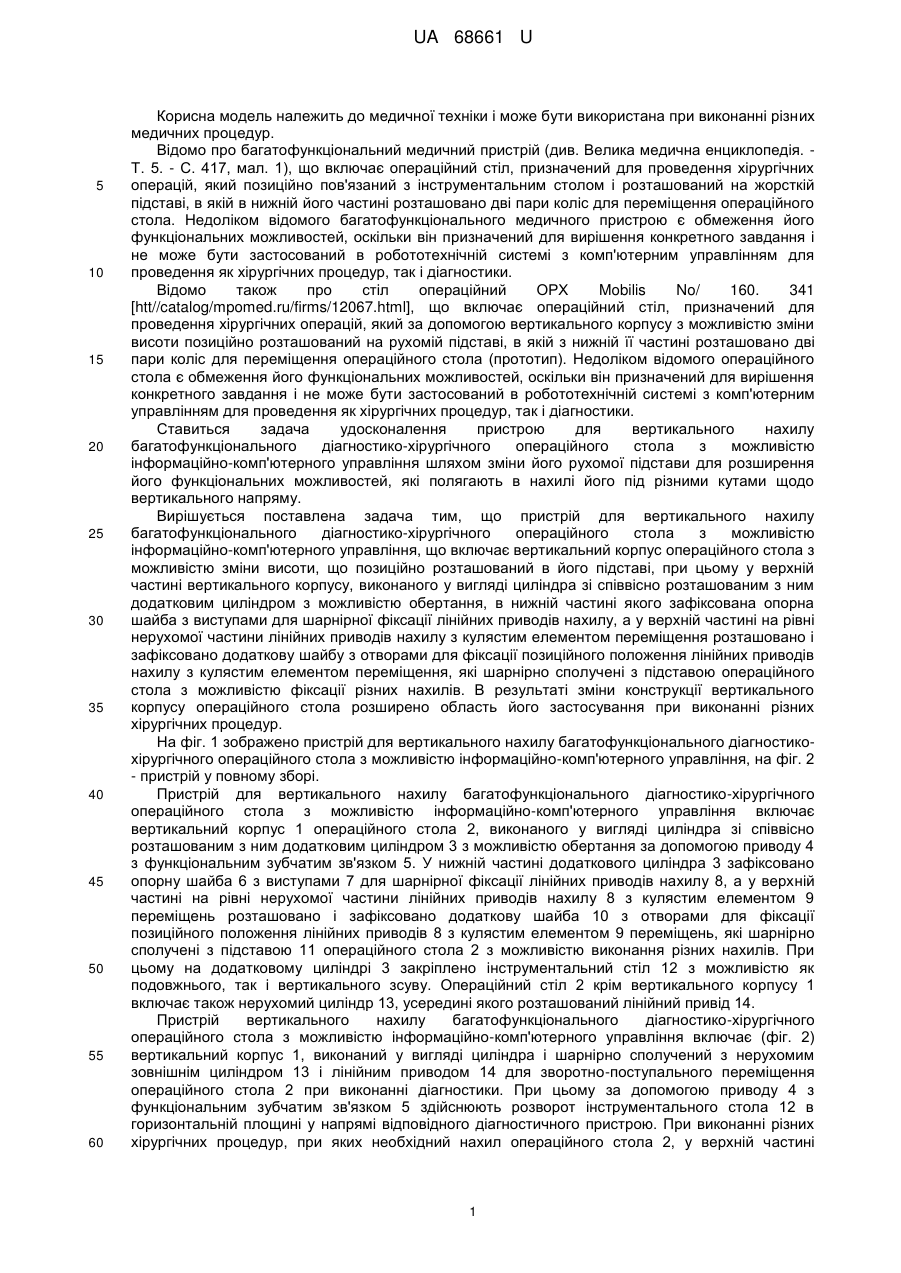

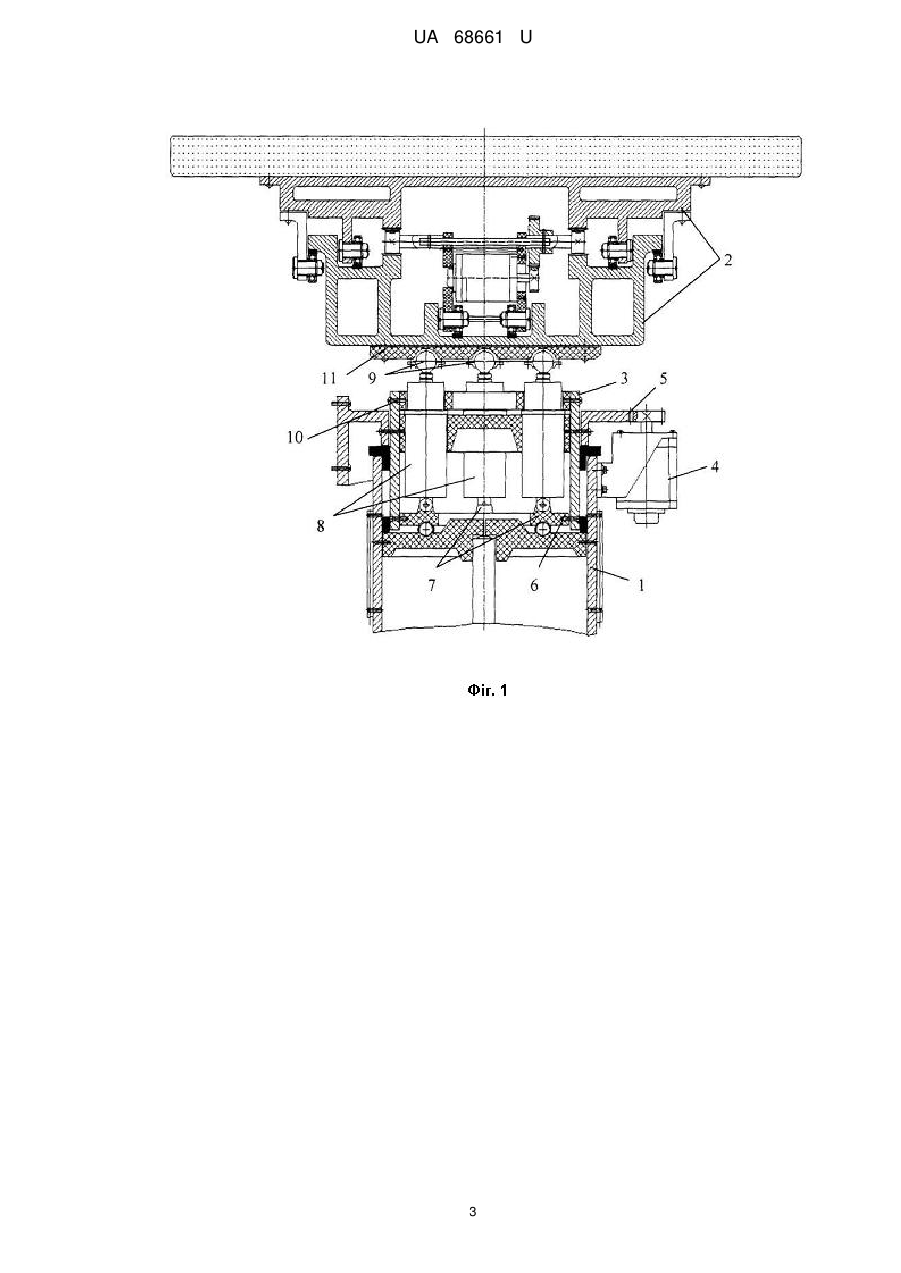

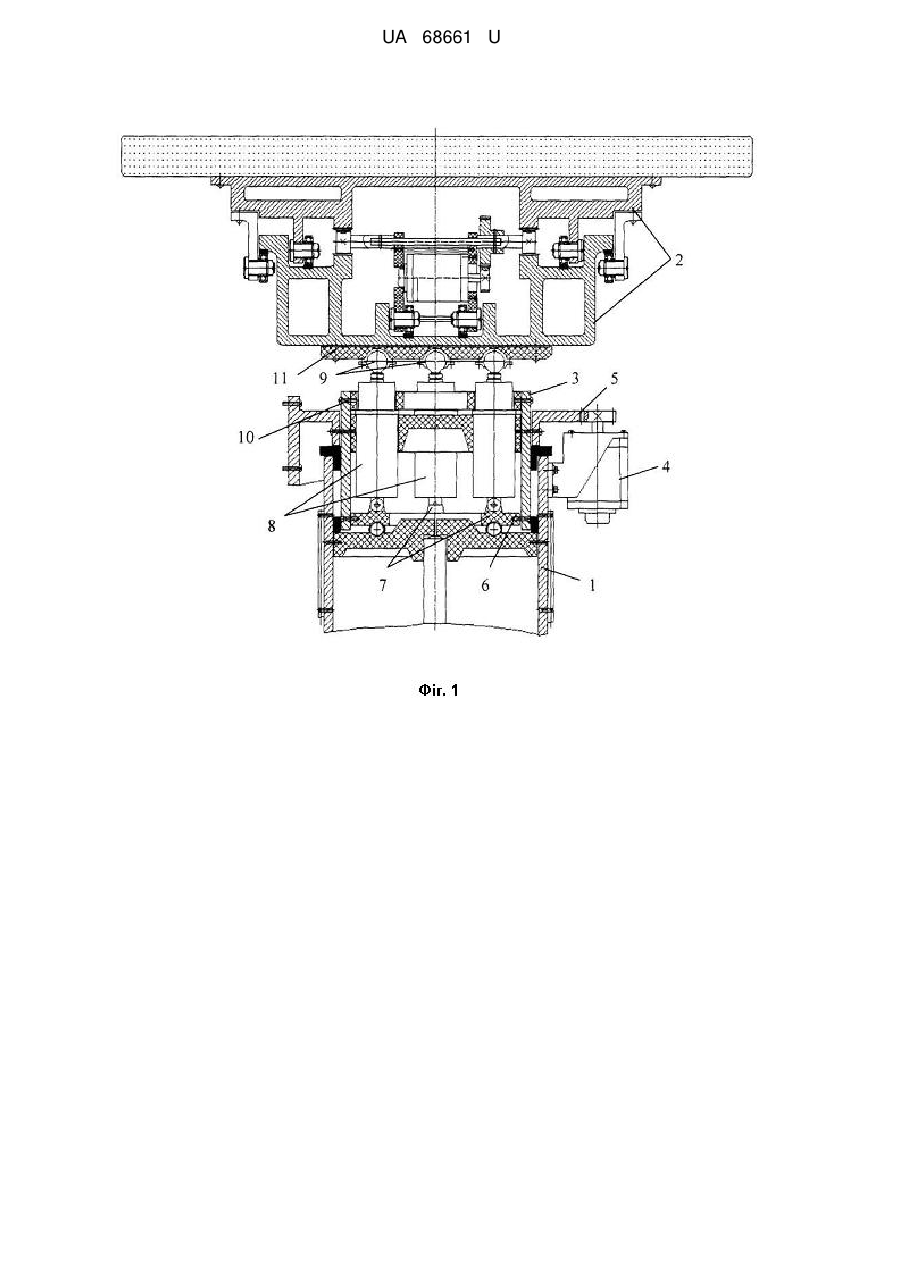

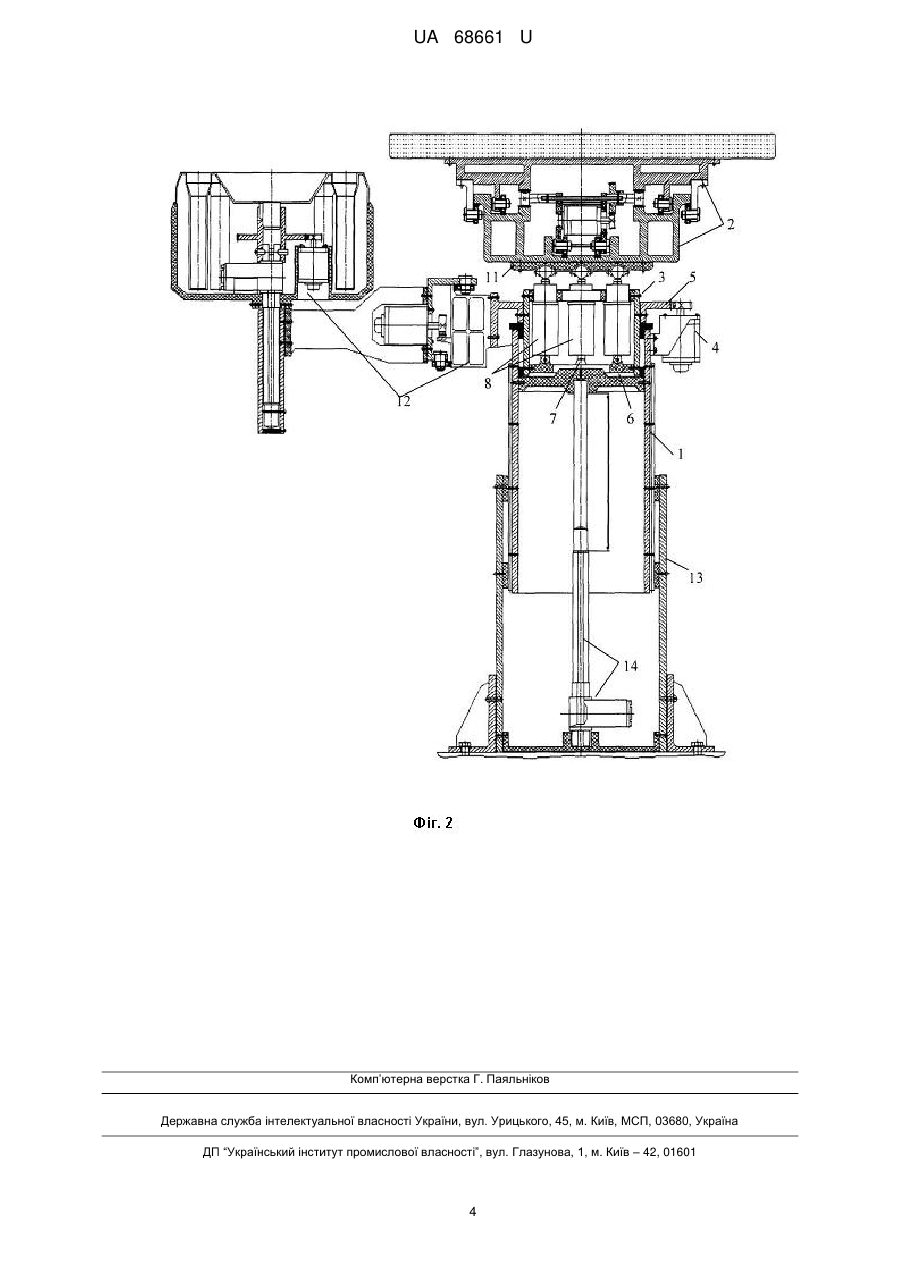

Реферат: UA 68661 U UA 68661 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки і може бути використана при виконанні різних медичних процедур. Відомо про багатофункціональний медичний пристрій (див. Велика медична енциклопедія. Т. 5. - С. 417, мал. 1), що включає операційний стіл, призначений для проведення хірургічних операцій, який позиційно пов'язаний з інструментальним столом і розташований на жорсткій підставі, в якій в нижній його частині розташовано дві пари коліс для переміщення операційного стола. Недоліком відомого багатофункціонального медичного пристрою є обмеження його функціональних можливостей, оскільки він призначений для вирішення конкретного завдання і не може бути застосований в робототехнічній системі з комп'ютерним управлінням для проведення як хірургічних процедур, так і діагностики. Відомо також про стіл операційний ОРХ Mobilis No/ 160. 341 [htt//catalog/mpomed.ru/firms/12067.html], що включає операційний стіл, призначений для проведення хірургічних операцій, який за допомогою вертикального корпусу з можливістю зміни висоти позиційно розташований на рухомій підставі, в якій з нижній її частині розташовано дві пари коліс для переміщення операційного стола (прототип). Недоліком відомого операційного стола є обмеження його функціональних можливостей, оскільки він призначений для вирішення конкретного завдання і не може бути застосований в робототехнічній системі з комп'ютерним управлінням для проведення як хірургічних процедур, так і діагностики. Ставиться задача удосконалення пристрою для вертикального нахилу багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління шляхом зміни його рухомої підстави для розширення його функціональних можливостей, які полягають в нахилі його під різними кутами щодо вертикального напряму. Вирішується поставлена задача тим, що пристрій для вертикального нахилу багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління, що включає вертикальний корпус операційного стола з можливістю зміни висоти, що позиційно розташований в його підставі, при цьому у верхній частині вертикального корпусу, виконаного у вигляді циліндра зі співвісно розташованим з ним додатковим циліндром з можливістю обертання, в нижній частині якого зафіксована опорна шайба з виступами для шарнірної фіксації лінійних приводів нахилу, а у верхній частині на рівні нерухомої частини лінійних приводів нахилу з кулястим елементом переміщення розташовано і зафіксовано додаткову шайбу з отворами для фіксації позиційного положення лінійних приводів нахилу з кулястим елементом переміщення, які шарнірно сполучені з підставою операційного стола з можливістю фіксації різних нахилів. В результаті зміни конструкції вертикального корпусу операційного стола розширено область його застосування при виконанні різних хірургічних процедур. На фіг. 1 зображено пристрій для вертикального нахилу багатофункціонального діагностикохірургічного операційного стола з можливістю інформаційно-комп'ютерного управління, на фіг. 2 - пристрій у повному зборі. Пристрій для вертикального нахилу багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління включає вертикальний корпус 1 операційного стола 2, виконаного у вигляді циліндра зі співвісно розташованим з ним додатковим циліндром 3 з можливістю обертання за допомогою приводу 4 з функціональним зубчатим зв'язком 5. У нижній частині додаткового циліндра 3 зафіксовано опорну шайба 6 з виступами 7 для шарнірної фіксації лінійних приводів нахилу 8, а у верхній частині на рівні нерухомої частини лінійних приводів нахилу 8 з кулястим елементом 9 переміщень розташовано і зафіксовано додаткову шайба 10 з отворами для фіксації позиційного положення лінійних приводів 8 з кулястим елементом 9 переміщень, які шарнірно сполучені з підставою 11 операційного стола 2 з можливістю виконання різних нахилів. При цьому на додатковому циліндрі 3 закріплено інструментальний стіл 12 з можливістю як подовжнього, так і вертикального зсуву. Операційний стіл 2 крім вертикального корпусу 1 включає також нерухомий циліндр 13, усередині якого розташований лінійний привід 14. Пристрій вертикального нахилу багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління включає (фіг. 2) вертикальний корпус 1, виконаний у вигляді циліндра і шарнірно сполучений з нерухомим зовнішнім циліндром 13 і лінійним приводом 14 для зворотно-поступального переміщення операційного стола 2 при виконанні діагностики. При цьому за допомогою приводу 4 з функціональним зубчатим зв'язком 5 здійснюють розворот інструментального стола 12 в горизонтальній площині у напрямі відповідного діагностичного пристрою. При виконанні різних хірургічних процедур, при яких необхідний нахил операційного стола 2, у верхній частині 1 UA 68661 U 5 10 15 20 25 вертикального корпусу 1 співвісно з ним розташований додатковий циліндр 3 з можливістю обертання за допомогою приводу 4, в нижній частині якого зафіксовано опорну шайбу 6 з виступами 7 для шарнірної фіксації лінійних приводів нахилу 8, а у верхній частині на рівні нерухомої частини лінійних приводів нахилу 8 з кулястим елементом 9 (фіг. 1) переміщень розташовано і зафіксовано додаткову шайбу 10 з отворами для фіксації позиційного положення лінійних приводів нахилу 8 з кулястим елементом переміщення, які шарнірно сполучені з підставою 11 операційного стола 2 з можливістю виконання різних нахилів. В результаті нахил операційного стола 2 здійснюють за допомогою збільшення або зменшення довжини рухомої частини лінійних приводів нахилу 8, що дозволяє виконати нахил операційного стола 2 під певним кутом в будь-якому напрямі. Використання запропонованого технічного рішення дозволяє розширити функціональні можливості медичного хірургічного стола і дозволить використовувати його як при виконанні діагностики, так і при виконанні різних медичних процедур. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для вертикального нахилу багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління, що включає вертикальний корпус операційного стола з можливістю зміни висоти, що позиційно розташований в його підставі, який відрізняється тим, що у верхній частині вертикального корпусу, виконаного у вигляді циліндра зі співвісно розташованим з ним додатковим циліндром з можливістю обертання, в нижній частині якого зафіксована опорна шайба з виступами для шарнірної фіксації лінійних приводів нахилу, а у верхній частині на рівні нерухомої частини лінійних приводів нахилу з кулястим елементом переміщення розташовано і зафіксовано додаткову шайбу з отворами для фіксації позиційного положення лінійних приводів нахилу з кулястим елементом переміщення, які шарнірно сполучені з підставою операційного стола з можливістю фіксації різних нахилів. 2 UA 68661 U 3 UA 68661 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
