Пристрій для розвороту в горизонтальній площині багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп’ютерного управління ю.і. русанова

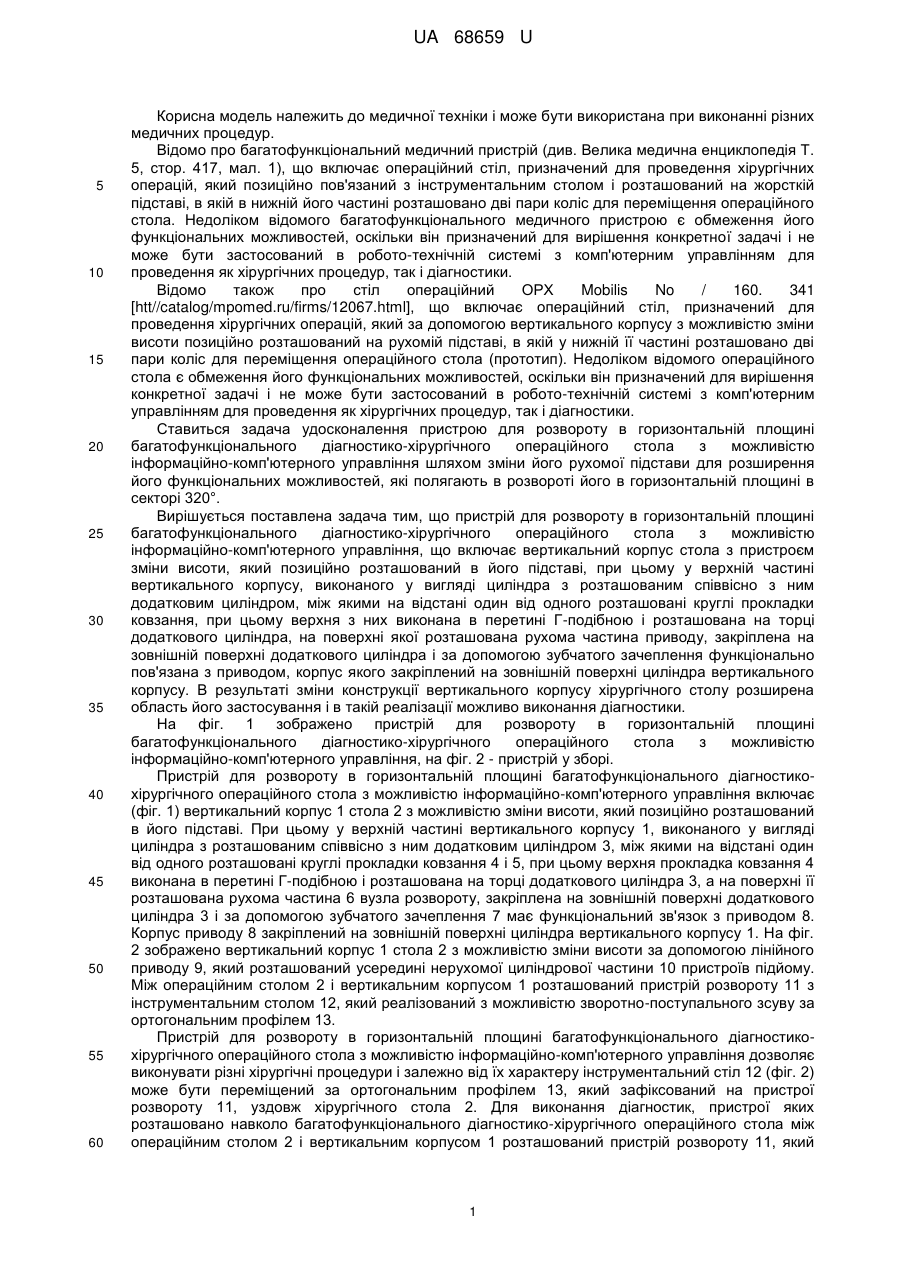

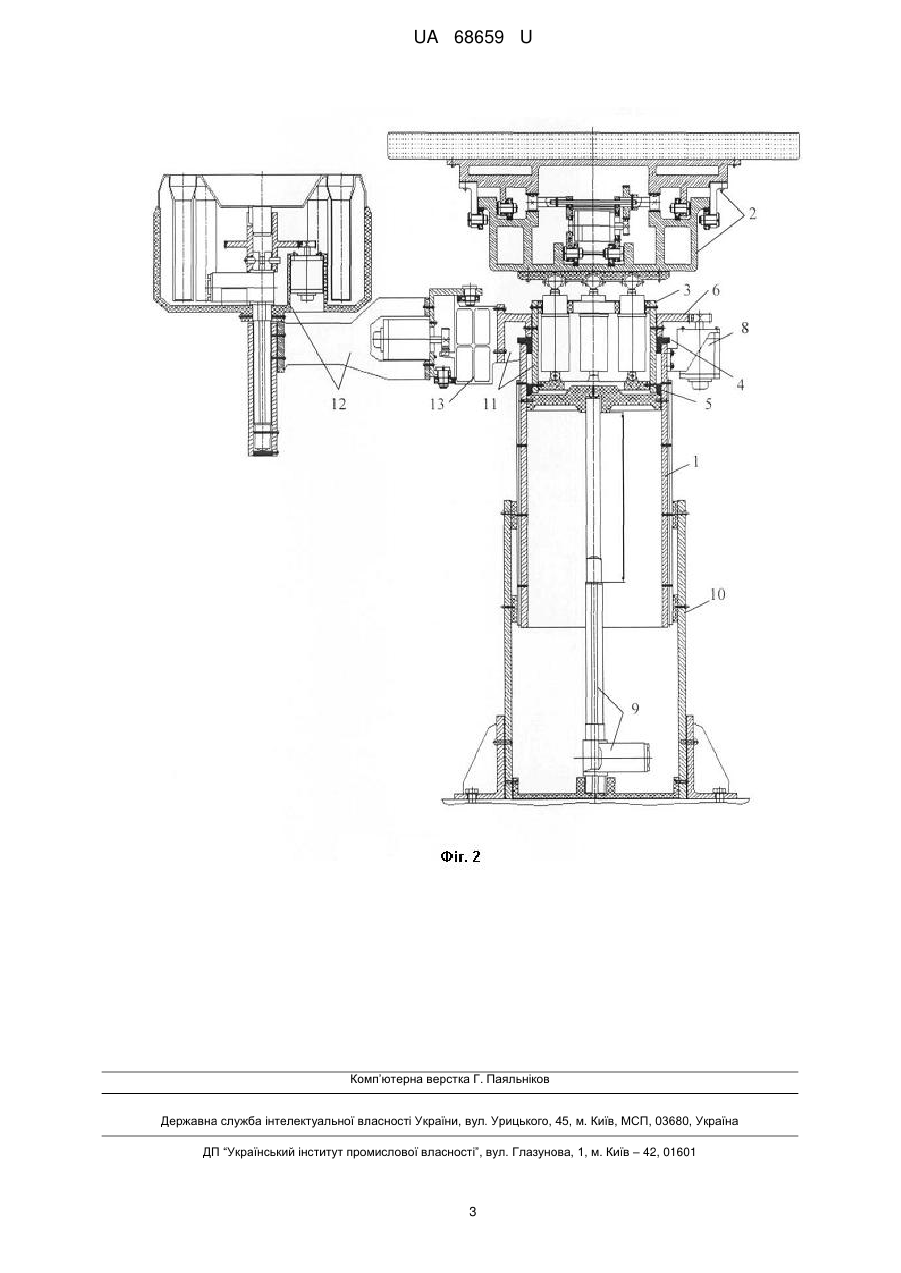

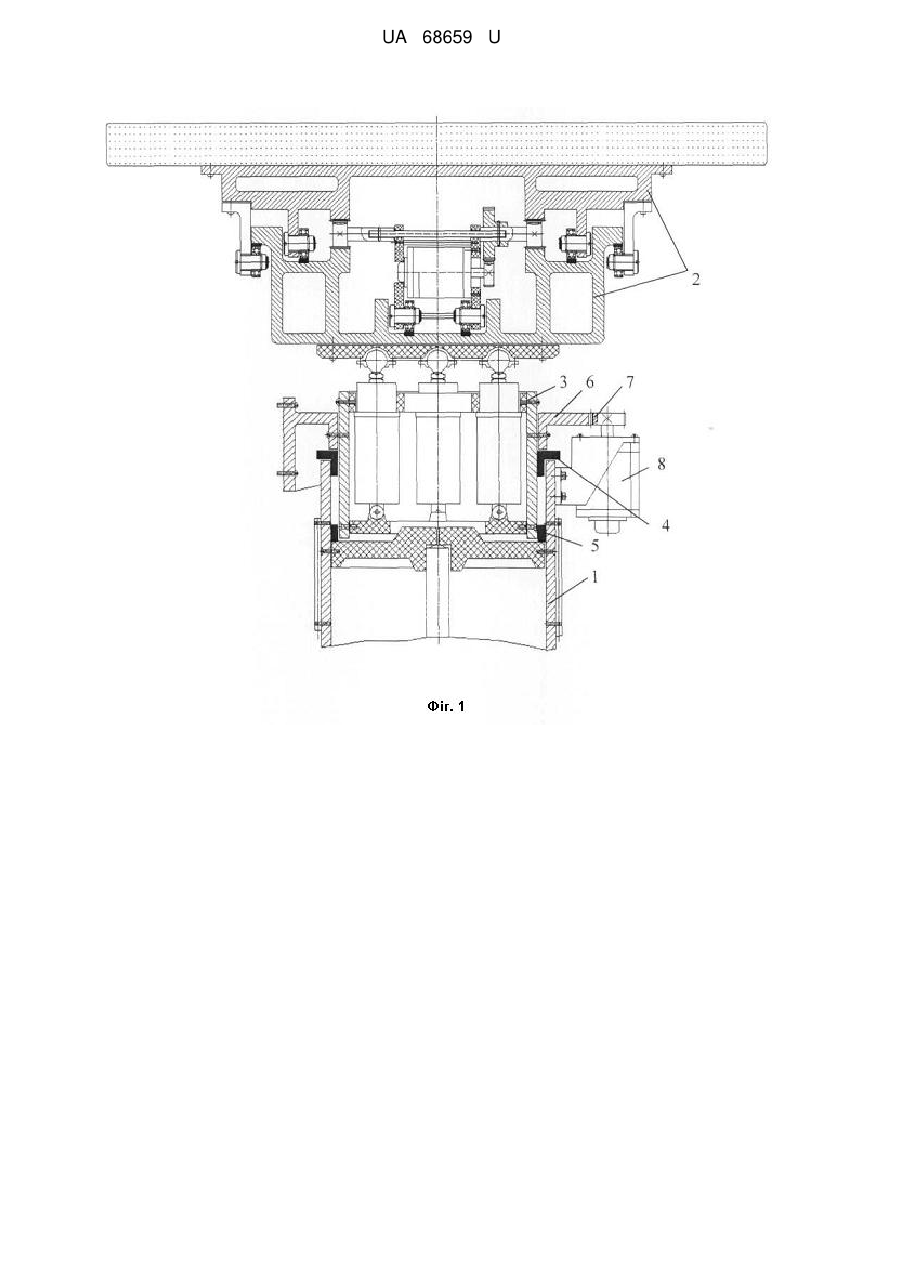

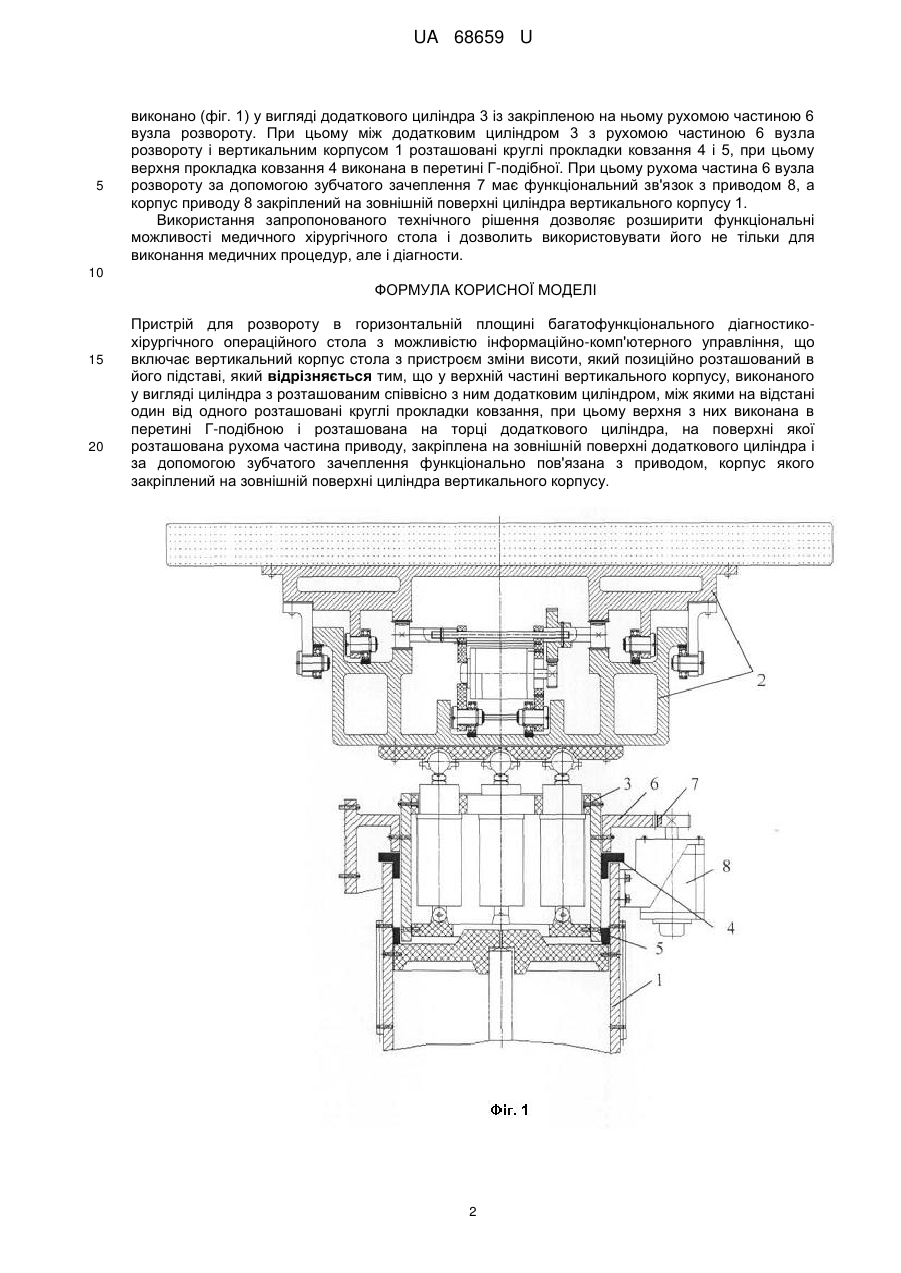

Реферат: UA 68659 U UA 68659 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки і може бути використана при виконанні різних медичних процедур. Відомо про багатофункціональний медичний пристрій (див. Велика медична енциклопедія Т. 5, стор. 417, мал. 1), що включає операційний стіл, призначений для проведення хірургічних операцій, який позиційно пов'язаний з інструментальним столом і розташований на жорсткій підставі, в якій в нижній його частині розташовано дві пари коліс для переміщення операційного стола. Недоліком відомого багатофункціонального медичного пристрою є обмеження його функціональних можливостей, оскільки він призначений для вирішення конкретної задачі і не може бути застосований в робото-технічній системі з комп'ютерним управлінням для проведення як хірургічних процедур, так і діагностики. Відомо також про стіл операційний ОРХ Mobilis No / 160. 341 [htt//catalog/mpomed.ru/firms/12067.html], що включає операційний стіл, призначений для проведення хірургічних операцій, який за допомогою вертикального корпусу з можливістю зміни висоти позиційно розташований на рухомій підставі, в якій у нижній її частині розташовано дві пари коліс для переміщення операційного стола (прототип). Недоліком відомого операційного стола є обмеження його функціональних можливостей, оскільки він призначений для вирішення конкретної задачі і не може бути застосований в робото-технічній системі з комп'ютерним управлінням для проведення як хірургічних процедур, так і діагностики. Ставиться задача удосконалення пристрою для розвороту в горизонтальній площині багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління шляхом зміни його рухомої підстави для розширення його функціональних можливостей, які полягають в розвороті його в горизонтальній площині в секторі 320°. Вирішується поставлена задача тим, що пристрій для розвороту в горизонтальній площині багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління, що включає вертикальний корпус стола з пристроєм зміни висоти, який позиційно розташований в його підставі, при цьому у верхній частині вертикального корпусу, виконаного у вигляді циліндра з розташованим співвісно з ним додатковим циліндром, між якими на відстані один від одного розташовані круглі прокладки ковзання, при цьому верхня з них виконана в перетині Г-подібною і розташована на торці додаткового циліндра, на поверхні якої розташована рухома частина приводу, закріплена на зовнішній поверхні додаткового циліндра і за допомогою зубчатого зачеплення функціонально пов'язана з приводом, корпус якого закріплений на зовнішній поверхні циліндра вертикального корпусу. В результаті зміни конструкції вертикального корпусу хірургічного столу розширена область його застосування і в такій реалізації можливо виконання діагностики. На фіг. 1 зображено пристрій для розвороту в горизонтальній площині багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління, на фіг. 2 - пристрій у зборі. Пристрій для розвороту в горизонтальній площині багатофункціонального діагностикохірургічного операційного стола з можливістю інформаційно-комп'ютерного управління включає (фіг. 1) вертикальний корпус 1 стола 2 з можливістю зміни висоти, який позиційно розташований в його підставі. При цьому у верхній частині вертикального корпусу 1, виконаного у вигляді циліндра з розташованим співвісно з ним додатковим циліндром 3, між якими на відстані один від одного розташовані круглі прокладки ковзання 4 і 5, при цьому верхня прокладка ковзання 4 виконана в перетині Г-подібною і розташована на торці додаткового циліндра 3, а на поверхні її розташована рухома частина 6 вузла розвороту, закріплена на зовнішній поверхні додаткового циліндра 3 і за допомогою зубчатого зачеплення 7 має функціональний зв'язок з приводом 8. Корпус приводу 8 закріплений на зовнішній поверхні циліндра вертикального корпусу 1. На фіг. 2 зображено вертикальний корпус 1 стола 2 з можливістю зміни висоти за допомогою лінійного приводу 9, який розташований усередині нерухомої циліндрової частини 10 пристроїв підйому. Між операційним столом 2 і вертикальним корпусом 1 розташований пристрій розвороту 11 з інструментальним столом 12, який реалізований з можливістю зворотно-поступального зсуву за ортогональним профілем 13. Пристрій для розвороту в горизонтальній площині багатофункціонального діагностикохірургічного операційного стола з можливістю інформаційно-комп'ютерного управління дозволяє виконувати різні хірургічні процедури і залежно від їх характеру інструментальний стіл 12 (фіг. 2) може бути переміщений за ортогональним профілем 13, який зафіксований на пристрої розвороту 11, уздовж хірургічного стола 2. Для виконання діагностик, пристрої яких розташовано навколо багатофункціонального діагностико-хірургічного операційного стола між операційним столом 2 і вертикальним корпусом 1 розташований пристрій розвороту 11, який 1 UA 68659 U 5 виконано (фіг. 1) у вигляді додаткового циліндра 3 із закріпленою на ньому рухомою частиною 6 вузла розвороту. При цьому між додатковим циліндром 3 з рухомою частиною 6 вузла розвороту і вертикальним корпусом 1 розташовані круглі прокладки ковзання 4 і 5, при цьому верхня прокладка ковзання 4 виконана в перетині Г-подібної. При цьому рухома частина 6 вузла розвороту за допомогою зубчатого зачеплення 7 має функціональний зв'язок з приводом 8, а корпус приводу 8 закріплений на зовнішній поверхні циліндра вертикального корпусу 1. Використання запропонованого технічного рішення дозволяє розширити функціональні можливості медичного хірургічного стола і дозволить використовувати його не тільки для виконання медичних процедур, але і діагности. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій для розвороту в горизонтальній площині багатофункціонального діагностикохірургічного операційного стола з можливістю інформаційно-комп'ютерного управління, що включає вертикальний корпус стола з пристроєм зміни висоти, який позиційно розташований в його підставі, який відрізняється тим, що у верхній частині вертикального корпусу, виконаного у вигляді циліндра з розташованим співвісно з ним додатковим циліндром, між якими на відстані один від одного розташовані круглі прокладки ковзання, при цьому верхня з них виконана в перетині Г-подібною і розташована на торці додаткового циліндра, на поверхні якої розташована рухома частина приводу, закріплена на зовнішній поверхні додаткового циліндра і за допомогою зубчатого зачеплення функціонально пов'язана з приводом, корпус якого закріплений на зовнішній поверхні циліндра вертикального корпусу. 2 UA 68659 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
