Пристрій для зворотно-поступального подовжнього і вертикального переміщення позиційного з механізмом розвороту інструментального стола багатофункціонального діагностико-хірургічного операційного стола з можливі

Номер патенту: 68660

Опубліковано: 10.04.2012

Автор: Русанов Юрий Іванович

Завантажити PDF файл.

Формула / Реферат

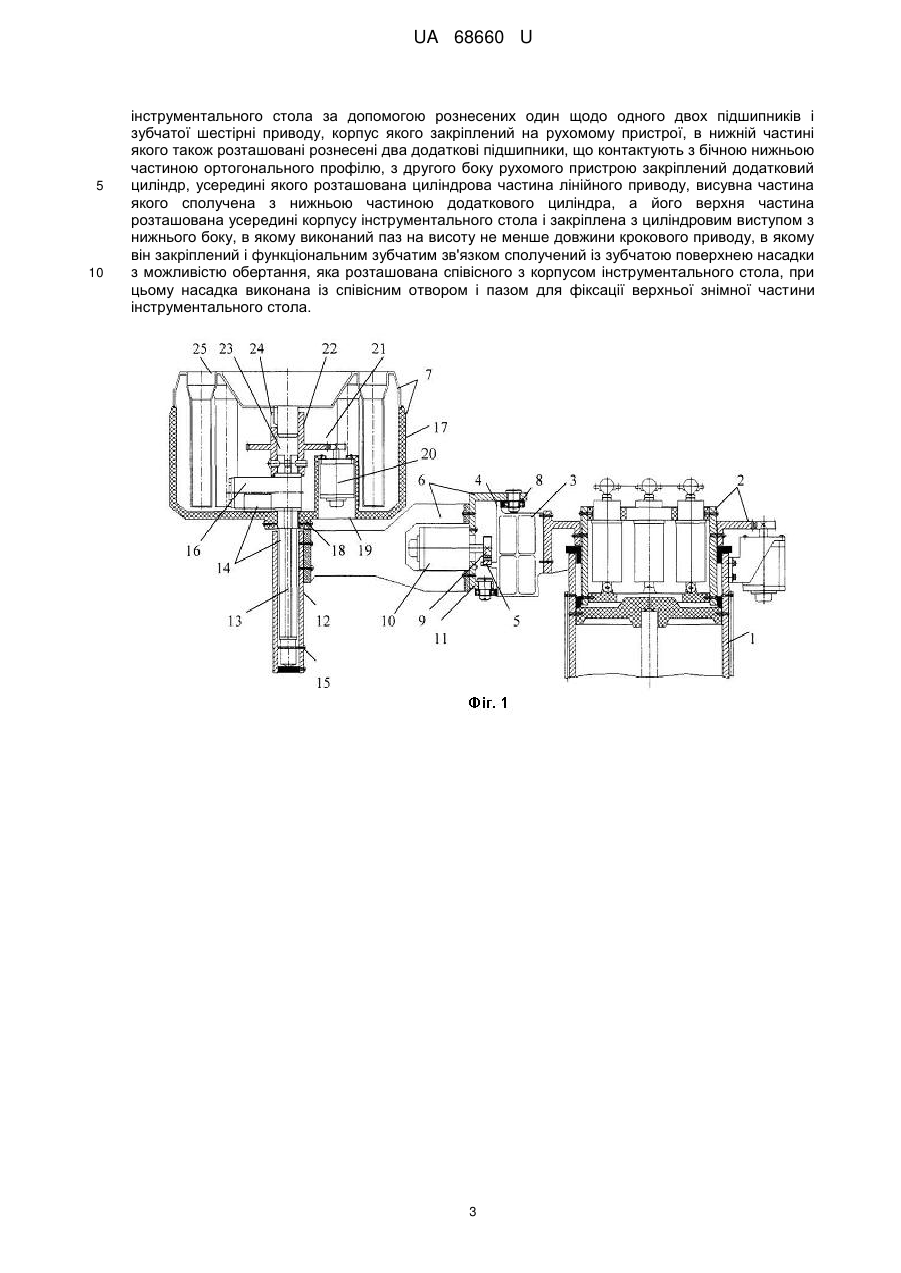

Пристрій для зворотно-поступального подовжнього і вертикального переміщення позиційного з механізмом розвороту інструментального стола багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління, що включає вертикальний корпус операційного стола з можливістю зміни висоти, який позиційно розташований в його підставі, який відрізняється тим, що у верхній частині вертикального корпусу, виконаного у вигляді циліндра з співісно з ним поворотним механізмом, до якого закріплений ортогональний профіль з виступом у верхній його частині і виступом із зубчатою поверхнею в середній його частині, які функціонально пов'язані з рухомим пристроєм інструментального стола за допомогою рознесених один щодо одного двох підшипників і зубчатої шестірні приводу, корпус якого закріплений на рухомому пристрої, в нижній частині якого також розташовані рознесені два додаткові підшипники, що контактують з бічною нижньою частиною ортогонального профілю, з другого боку рухомого пристрою закріплений додатковий циліндр, усередині якого розташована циліндрова частина лінійного приводу, висувна частина якого сполучена з нижньою частиною додаткового циліндра, а його верхня частина розташована усередині корпусу інструментального стола і закріплена з циліндровим виступом з нижнього боку, в якому виконаний паз на висоту не менше довжини крокового приводу, в якому він закріплений і функціональним зубчатим зв'язком сполучений із зубчатою поверхнею насадки з можливістю обертання, яка розташована співісного з корпусом інструментального стола, при цьому насадка виконана із співісним отвором і пазом для фіксації верхньої знімної частини інструментального стола.

Текст

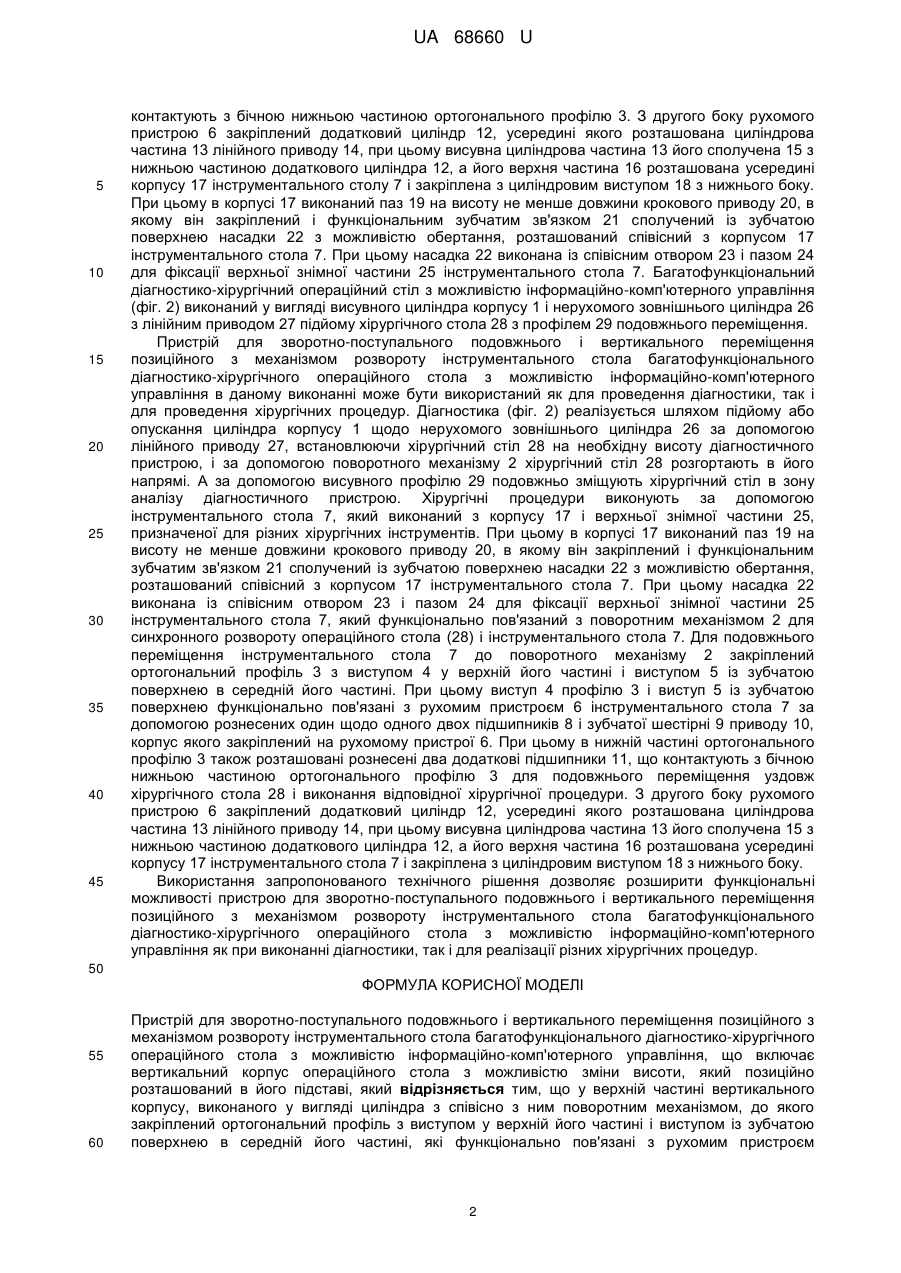

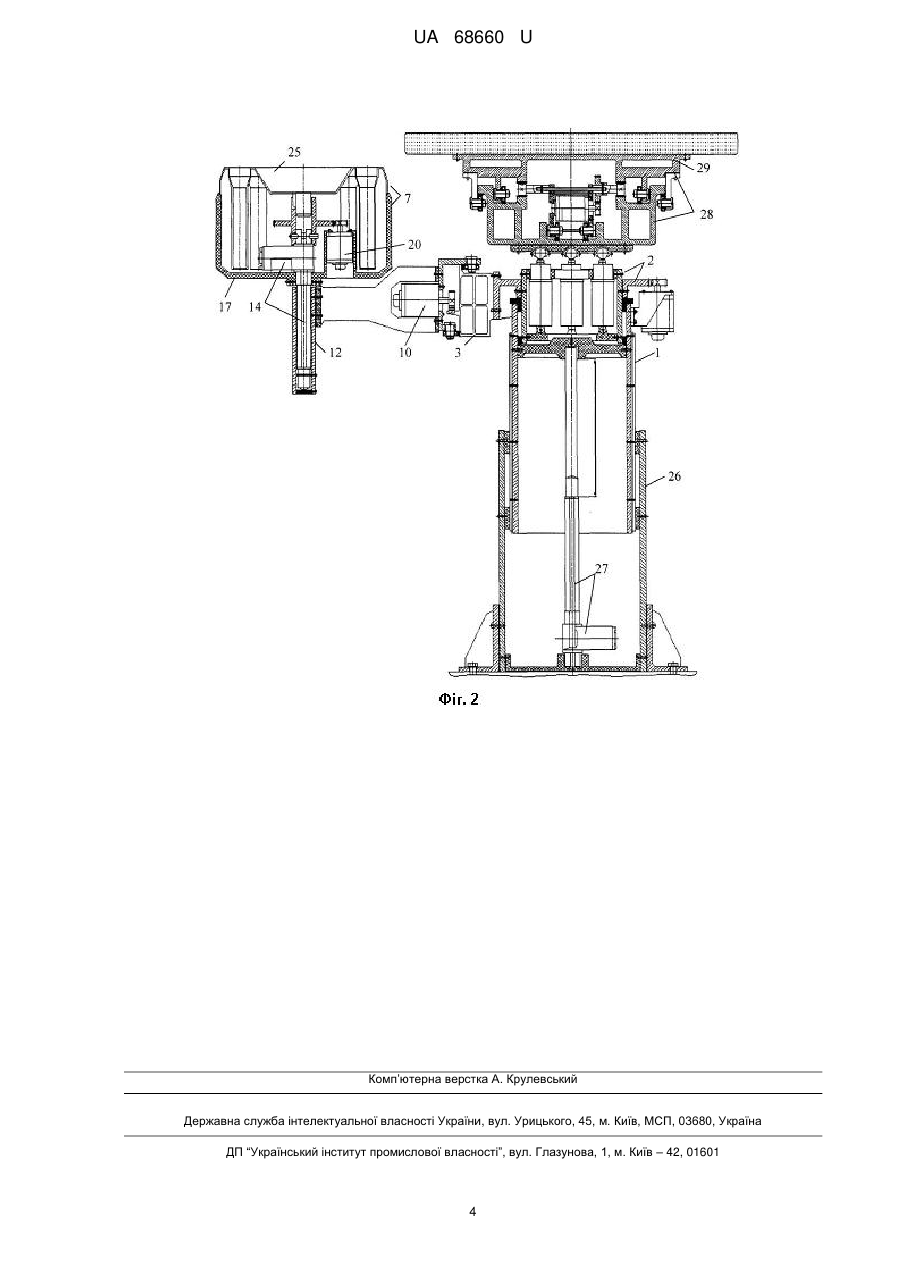

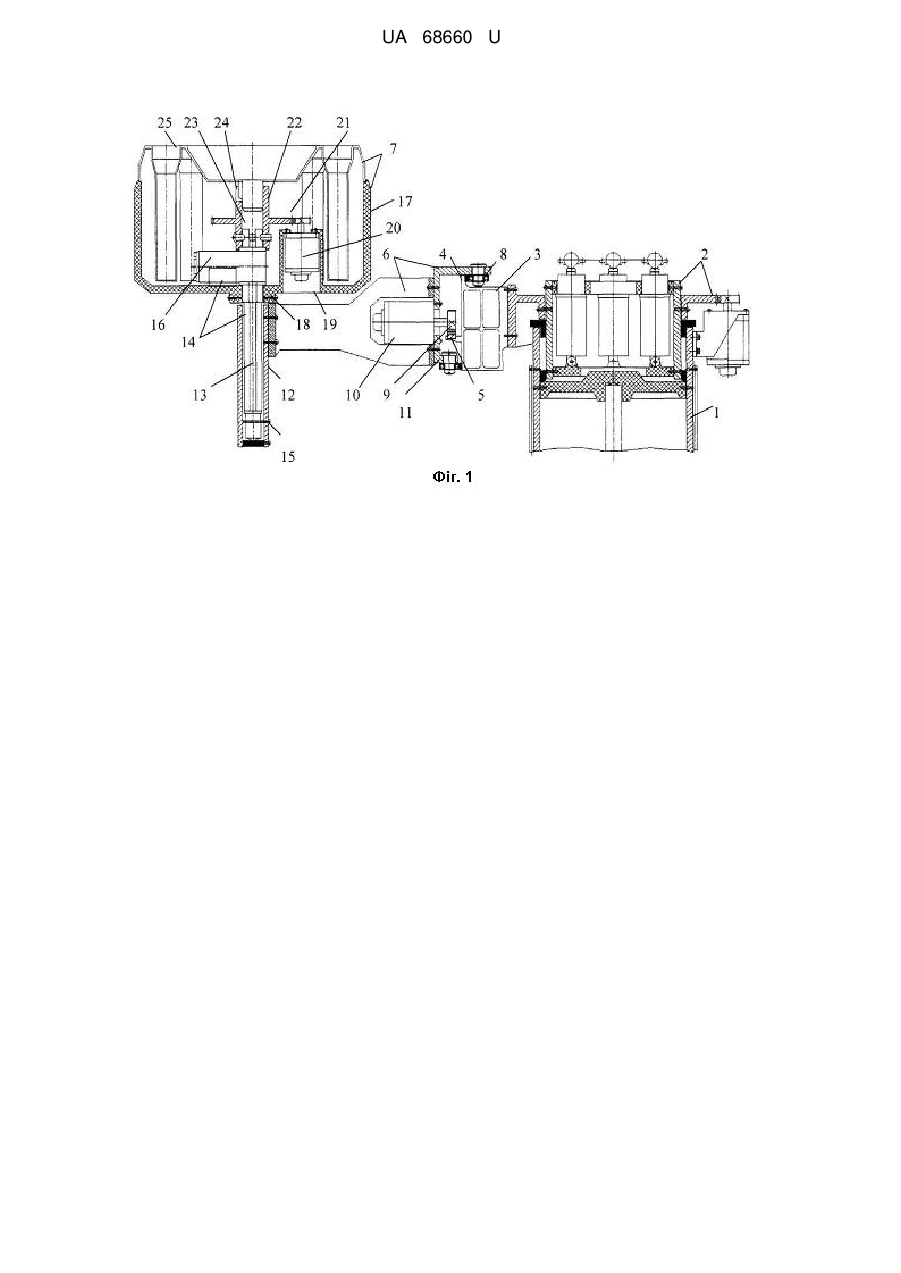

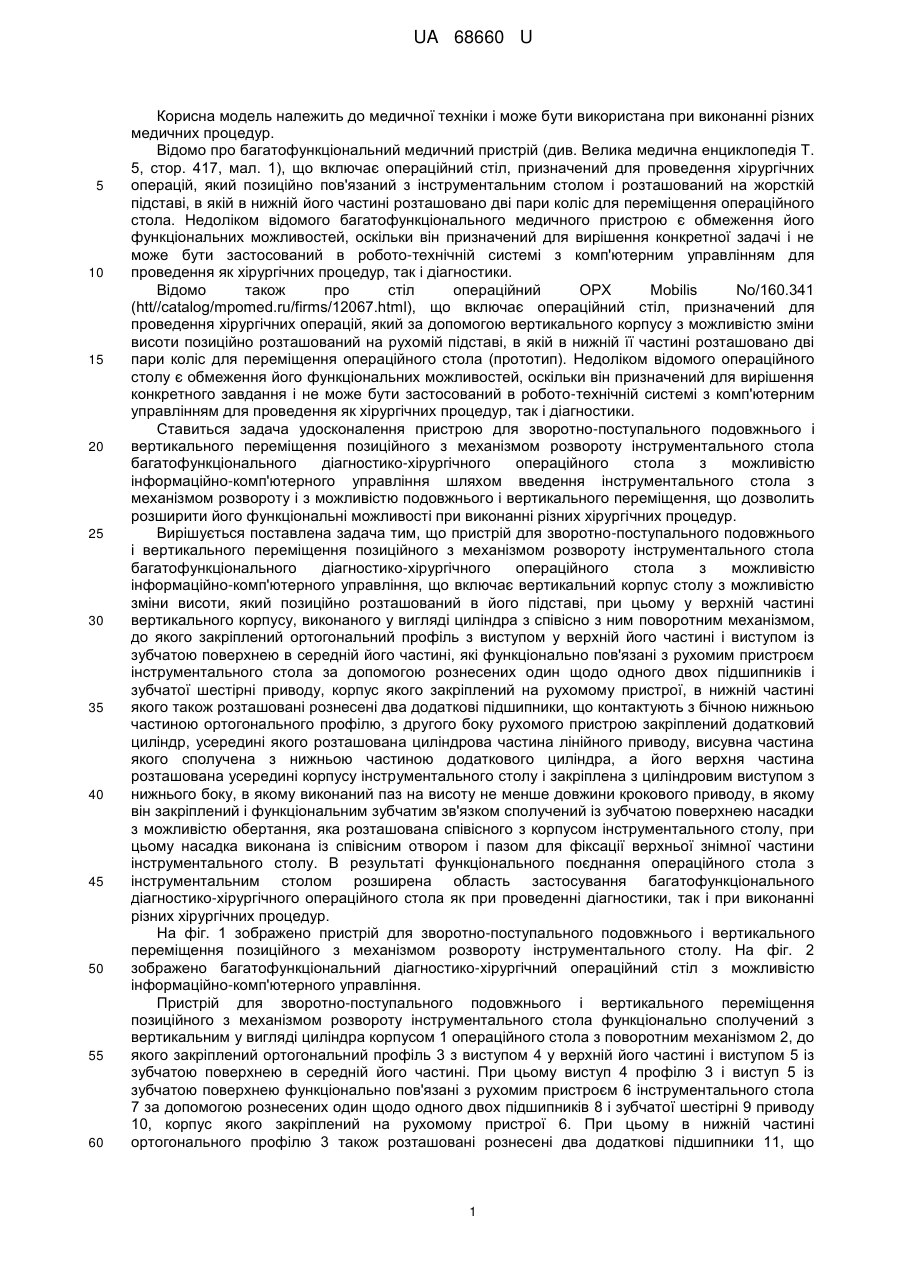

Реферат: Пристрій для зворотно-поступального подовжнього і вертикального переміщення позиційного з механізмом розвороту інструментального стола багатофункціонального діагностикохірургічного операційного стола з можливістю інформаційно-комп'ютерного управління, що включає вертикальний корпус операційного стола з можливістю зміни висоти, який позиційно розташований в його підставі. У верхній частині вертикального корпусу, виконаного у вигляді циліндра з співісно з ним поворотним механізмом, до якого закріплений ортогональний профіль з виступом у верхній його частині і виступом із зубчатою поверхнею в середній його частині, які функціонально пов'язані з рухомим пристроєм інструментального стола за допомогою рознесених один щодо одного двох підшипників і зубчатої шестірні приводу. Корпус приводу закріплений на рухомому пристрої, в нижній частині якого також розташовані рознесені два додаткові підшипники. З другого боку рухомого пристрою закріплений додатковий циліндр. UA 68660 U (54) ПРИСТРІЙ ДЛЯ ЗВОРОТНО-ПОСТУПАЛЬНОГО ПОДОВЖНЬОГО І ВЕРТИКАЛЬНОГО ПЕРЕМІЩЕННЯ ПОЗИЦІЙНОГО З МЕХАНІЗМОМ РОЗВОРОТУ ІНСТРУМЕНТАЛЬНОГО СТОЛА БАГАТОФУНКЦІОНАЛЬНОГО ДІАГНОСТИКО-ХІРУРГІЧНОГО ОПЕРАЦІЙНОГО СТОЛА З МОЖЛИВІСТЮ ІНФОРМАЦІЙНО-КОМП'ЮТЕРНОГО УПРАВЛІННЯ Ю.І. РУСАНОВА UA 68660 U UA 68660 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки і може бути використана при виконанні різних медичних процедур. Відомо про багатофункціональний медичний пристрій (див. Велика медична енциклопедія Т. 5, стор. 417, мал. 1), що включає операційний стіл, призначений для проведення хірургічних операцій, який позиційно пов'язаний з інструментальним столом і розташований на жорсткій підставі, в якій в нижній його частині розташовано дві пари коліс для переміщення операційного стола. Недоліком відомого багатофункціонального медичного пристрою є обмеження його функціональних можливостей, оскільки він призначений для вирішення конкретної задачі і не може бути застосований в робото-технічній системі з комп'ютерним управлінням для проведення як хірургічних процедур, так і діагностики. Відомо також про стіл операційний ОРХ Mobilis No/160.341 (htt//catalog/mpomed.ru/firms/12067.html), що включає операційний стіл, призначений для проведення хірургічних операцій, який за допомогою вертикального корпусу з можливістю зміни висоти позиційно розташований на рухомій підставі, в якій в нижній її частині розташовано дві пари коліс для переміщення операційного стола (прототип). Недоліком відомого операційного столу є обмеження його функціональних можливостей, оскільки він призначений для вирішення конкретного завдання і не може бути застосований в робото-технічній системі з комп'ютерним управлінням для проведення як хірургічних процедур, так і діагностики. Ставиться задача удосконалення пристрою для зворотно-поступального подовжнього і вертикального переміщення позиційного з механізмом розвороту інструментального стола багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління шляхом введення інструментального стола з механізмом розвороту і з можливістю подовжнього і вертикального переміщення, що дозволить розширити його функціональні можливості при виконанні різних хірургічних процедур. Вирішується поставлена задача тим, що пристрій для зворотно-поступального подовжнього і вертикального переміщення позиційного з механізмом розвороту інструментального стола багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління, що включає вертикальний корпус столу з можливістю зміни висоти, який позиційно розташований в його підставі, при цьому у верхній частині вертикального корпусу, виконаного у вигляді циліндра з співісно з ним поворотним механізмом, до якого закріплений ортогональний профіль з виступом у верхній його частині і виступом із зубчатою поверхнею в середній його частині, які функціонально пов'язані з рухомим пристроєм інструментального стола за допомогою рознесених один щодо одного двох підшипників і зубчатої шестірні приводу, корпус якого закріплений на рухомому пристрої, в нижній частині якого також розташовані рознесені два додаткові підшипники, що контактують з бічною нижньою частиною ортогонального профілю, з другого боку рухомого пристрою закріплений додатковий циліндр, усередині якого розташована циліндрова частина лінійного приводу, висувна частина якого сполучена з нижньою частиною додаткового циліндра, а його верхня частина розташована усередині корпусу інструментального столу і закріплена з циліндровим виступом з нижнього боку, в якому виконаний паз на висоту не менше довжини крокового приводу, в якому він закріплений і функціональним зубчатим зв'язком сполучений із зубчатою поверхнею насадки з можливістю обертання, яка розташована співісного з корпусом інструментального столу, при цьому насадка виконана із співісним отвором і пазом для фіксації верхньої знімної частини інструментального столу. В результаті функціонального поєднання операційного стола з інструментальним столом розширена область застосування багатофункціонального діагностико-хірургічного операційного стола як при проведенні діагностики, так і при виконанні різних хірургічних процедур. На фіг. 1 зображено пристрій для зворотно-поступального подовжнього і вертикального переміщення позиційного з механізмом розвороту інструментального столу. На фіг. 2 зображено багатофункціональний діагностико-хірургічний операційний стіл з можливістю інформаційно-комп'ютерного управління. Пристрій для зворотно-поступального подовжнього і вертикального переміщення позиційного з механізмом розвороту інструментального стола функціонально сполучений з вертикальним у вигляді циліндра корпусом 1 операційного стола з поворотним механізмом 2, до якого закріплений ортогональний профіль 3 з виступом 4 у верхній його частині і виступом 5 із зубчатою поверхнею в середній його частині. При цьому виступ 4 профілю 3 і виступ 5 із зубчатою поверхнею функціонально пов'язані з рухомим пристроєм 6 інструментального стола 7 за допомогою рознесених один щодо одного двох підшипників 8 і зубчатої шестірні 9 приводу 10, корпус якого закріплений на рухомому пристрої 6. При цьому в нижній частині ортогонального профілю 3 також розташовані рознесені два додаткові підшипники 11, що 1 UA 68660 U 5 10 15 20 25 30 35 40 45 контактують з бічною нижньою частиною ортогонального профілю 3. З другого боку рухомого пристрою 6 закріплений додатковий циліндр 12, усередині якого розташована циліндрова частина 13 лінійного приводу 14, при цьому висувна циліндрова частина 13 його сполучена 15 з нижньою частиною додаткового циліндра 12, а його верхня частина 16 розташована усередині корпусу 17 інструментального столу 7 і закріплена з циліндровим виступом 18 з нижнього боку. При цьому в корпусі 17 виконаний паз 19 на висоту не менше довжини крокового приводу 20, в якому він закріплений і функціональним зубчатим зв'язком 21 сполучений із зубчатою поверхнею насадки 22 з можливістю обертання, розташований співісний з корпусом 17 інструментального стола 7. При цьому насадка 22 виконана із співісним отвором 23 і пазом 24 для фіксації верхньої знімної частини 25 інструментального стола 7. Багатофункціональний діагностико-хірургічний операційний стіл з можливістю інформаційно-комп'ютерного управління (фіг. 2) виконаний у вигляді висувного циліндра корпусу 1 і нерухомого зовнішнього циліндра 26 з лінійним приводом 27 підйому хірургічного стола 28 з профілем 29 подовжнього переміщення. Пристрій для зворотно-поступального подовжнього і вертикального переміщення позиційного з механізмом розвороту інструментального стола багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління в даному виконанні може бути використаний як для проведення діагностики, так і для проведення хірургічних процедур. Діагностика (фіг. 2) реалізується шляхом підйому або опускання циліндра корпусу 1 щодо нерухомого зовнішнього циліндра 26 за допомогою лінійного приводу 27, встановлюючи хірургічний стіл 28 на необхідну висоту діагностичного пристрою, і за допомогою поворотного механізму 2 хірургічний стіл 28 розгортають в його напрямі. А за допомогою висувного профілю 29 подовжньо зміщують хірургічний стіл в зону аналізу діагностичного пристрою. Хірургічні процедури виконують за допомогою інструментального стола 7, який виконаний з корпусу 17 і верхньої знімної частини 25, призначеної для різних хірургічних інструментів. При цьому в корпусі 17 виконаний паз 19 на висоту не менше довжини крокового приводу 20, в якому він закріплений і функціональним зубчатим зв'язком 21 сполучений із зубчатою поверхнею насадки 22 з можливістю обертання, розташований співісний з корпусом 17 інструментального стола 7. При цьому насадка 22 виконана із співісним отвором 23 і пазом 24 для фіксації верхньої знімної частини 25 інструментального стола 7, який функціонально пов'язаний з поворотним механізмом 2 для синхронного розвороту операційного стола (28) і інструментального стола 7. Для подовжнього переміщення інструментального стола 7 до поворотного механізму 2 закріплений ортогональний профіль 3 з виступом 4 у верхній його частині і виступом 5 із зубчатою поверхнею в середній його частині. При цьому виступ 4 профілю 3 і виступ 5 із зубчатою поверхнею функціонально пов'язані з рухомим пристроєм 6 інструментального стола 7 за допомогою рознесених один щодо одного двох підшипників 8 і зубчатої шестірні 9 приводу 10, корпус якого закріплений на рухомому пристрої 6. При цьому в нижній частині ортогонального профілю 3 також розташовані рознесені два додаткові підшипники 11, що контактують з бічною нижньою частиною ортогонального профілю 3 для подовжнього переміщення уздовж хірургічного стола 28 і виконання відповідної хірургічної процедури. З другого боку рухомого пристрою 6 закріплений додатковий циліндр 12, усередині якого розташована циліндрова частина 13 лінійного приводу 14, при цьому висувна циліндрова частина 13 його сполучена 15 з нижньою частиною додаткового циліндра 12, а його верхня частина 16 розташована усередині корпусу 17 інструментального стола 7 і закріплена з циліндровим виступом 18 з нижнього боку. Використання запропонованого технічного рішення дозволяє розширити функціональні можливості пристрою для зворотно-поступального подовжнього і вертикального переміщення позиційного з механізмом розвороту інструментального стола багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління як при виконанні діагностики, так і для реалізації різних хірургічних процедур. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для зворотно-поступального подовжнього і вертикального переміщення позиційного з механізмом розвороту інструментального стола багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління, що включає вертикальний корпус операційного стола з можливістю зміни висоти, який позиційно розташований в його підставі, який відрізняється тим, що у верхній частині вертикального корпусу, виконаного у вигляді циліндра з співісно з ним поворотним механізмом, до якого закріплений ортогональний профіль з виступом у верхній його частині і виступом із зубчатою поверхнею в середній його частині, які функціонально пов'язані з рухомим пристроєм 2 UA 68660 U 5 10 інструментального стола за допомогою рознесених один щодо одного двох підшипників і зубчатої шестірні приводу, корпус якого закріплений на рухомому пристрої, в нижній частині якого також розташовані рознесені два додаткові підшипники, що контактують з бічною нижньою частиною ортогонального профілю, з другого боку рухомого пристрою закріплений додатковий циліндр, усередині якого розташована циліндрова частина лінійного приводу, висувна частина якого сполучена з нижньою частиною додаткового циліндра, а його верхня частина розташована усередині корпусу інструментального стола і закріплена з циліндровим виступом з нижнього боку, в якому виконаний паз на висоту не менше довжини крокового приводу, в якому він закріплений і функціональним зубчатим зв'язком сполучений із зубчатою поверхнею насадки з можливістю обертання, яка розташована співісного з корпусом інструментального стола, при цьому насадка виконана із співісним отвором і пазом для фіксації верхньої знімної частини інструментального стола. 3 UA 68660 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Назва патенту англійською

Rusanov's device for reciprocating longitudinal and vertical displacement of positional instrumental table having pivoting mechanism of multifunctional and diagnostical and surgical operating table with the possibility of information and computer control

Автори англійською

Rusanov Yurii Ivanovych

Назва патенту російською

Устройство для возвратно-поступательного продольного и вертикального перемещения позиционного с механизмом разворота инструментального стола многофункционального диагностико-хирургического операционного стола с возможностью информационно-компьютерного управления ю.и. русанова

Автори російською

Русанов Юрий Иванович

МПК / Мітки

МПК: A61B 5/00

Мітки: вертикального, позиційного, пристрій, зворотно-поступального, діагностико-хірургічного, стола, переміщення, багатофункціонального, операційного, подовжнього, розвороту, механізмом, можливі, інструментального
