Пристрій для вертикального переміщення багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп’ютерного управління ім. ю.і. русанова

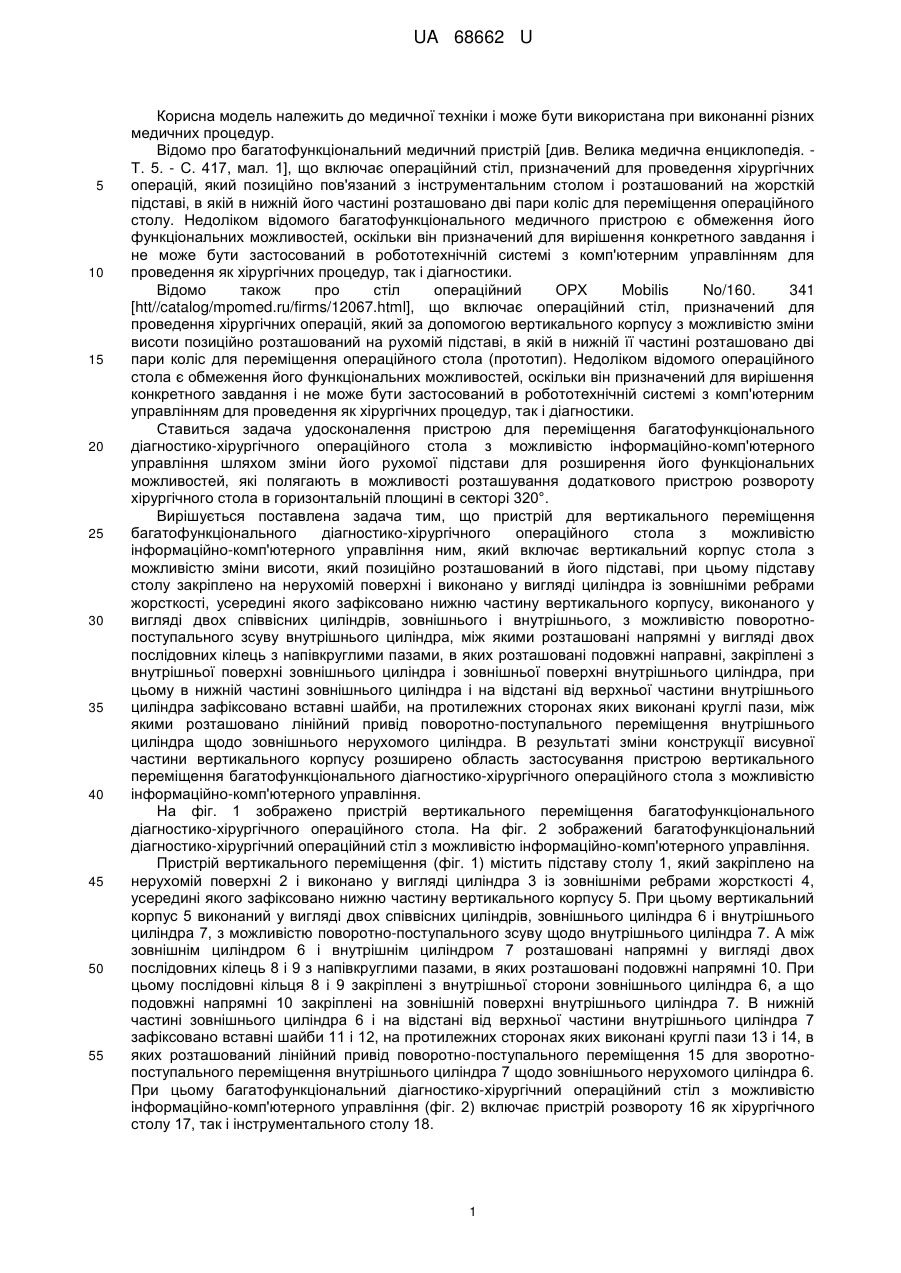

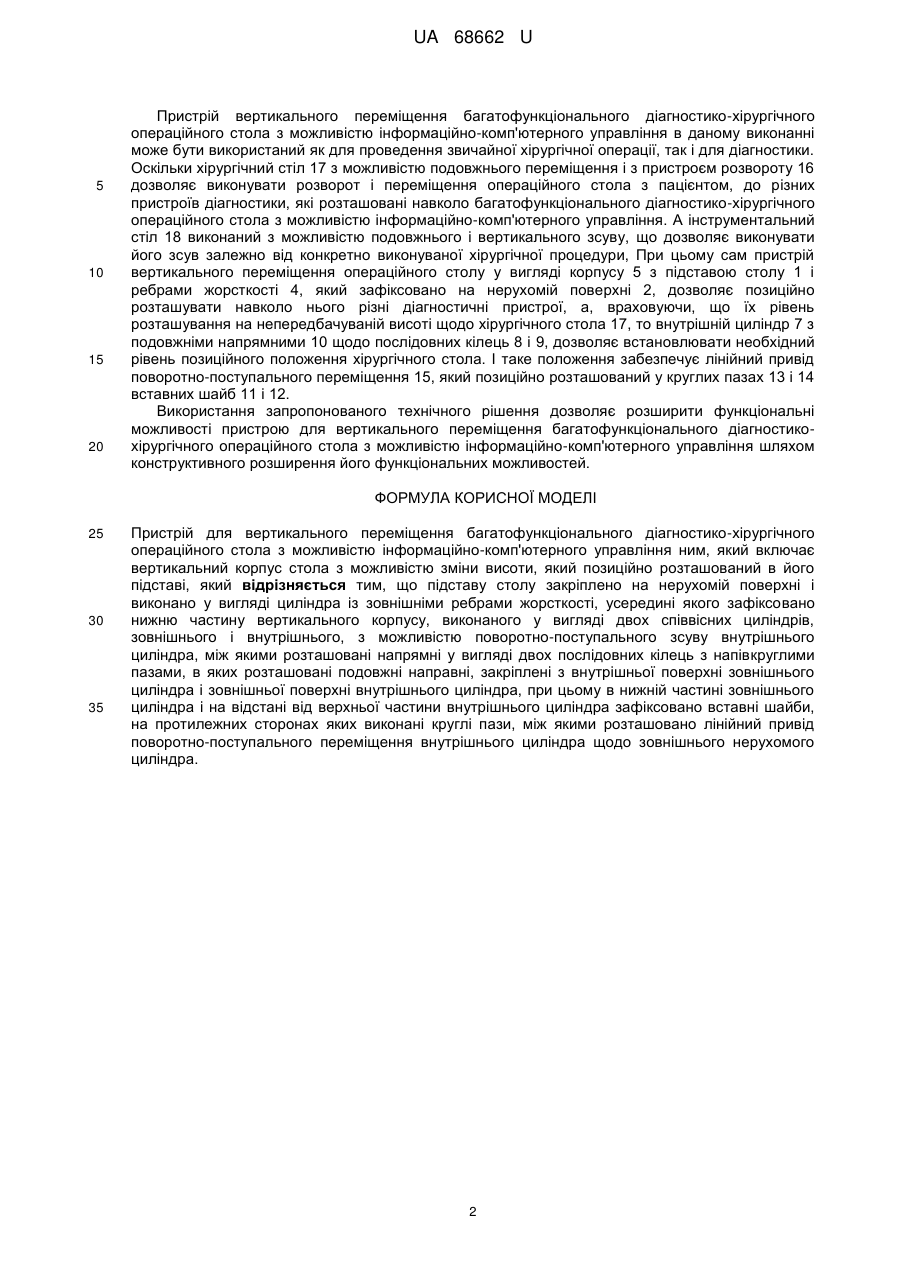

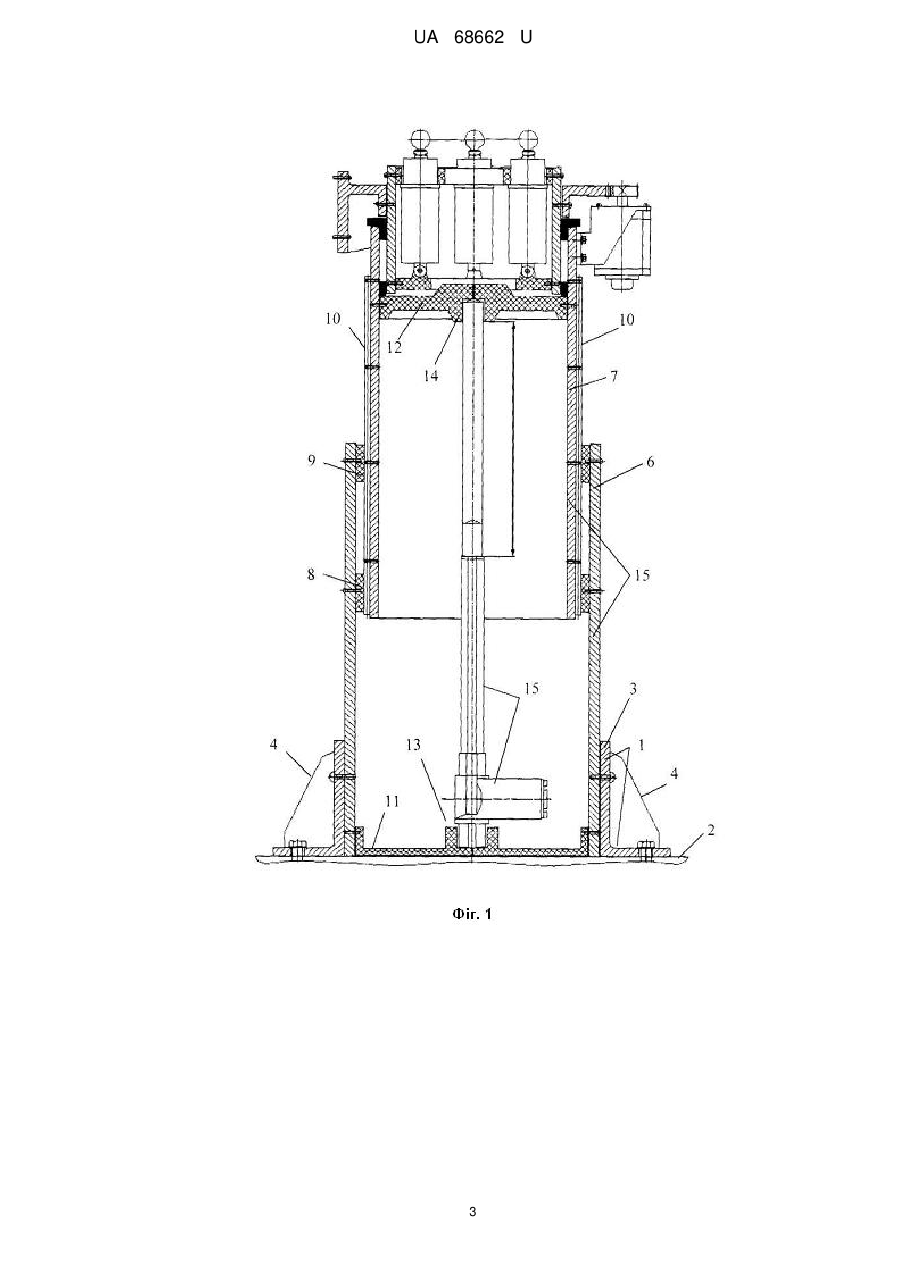

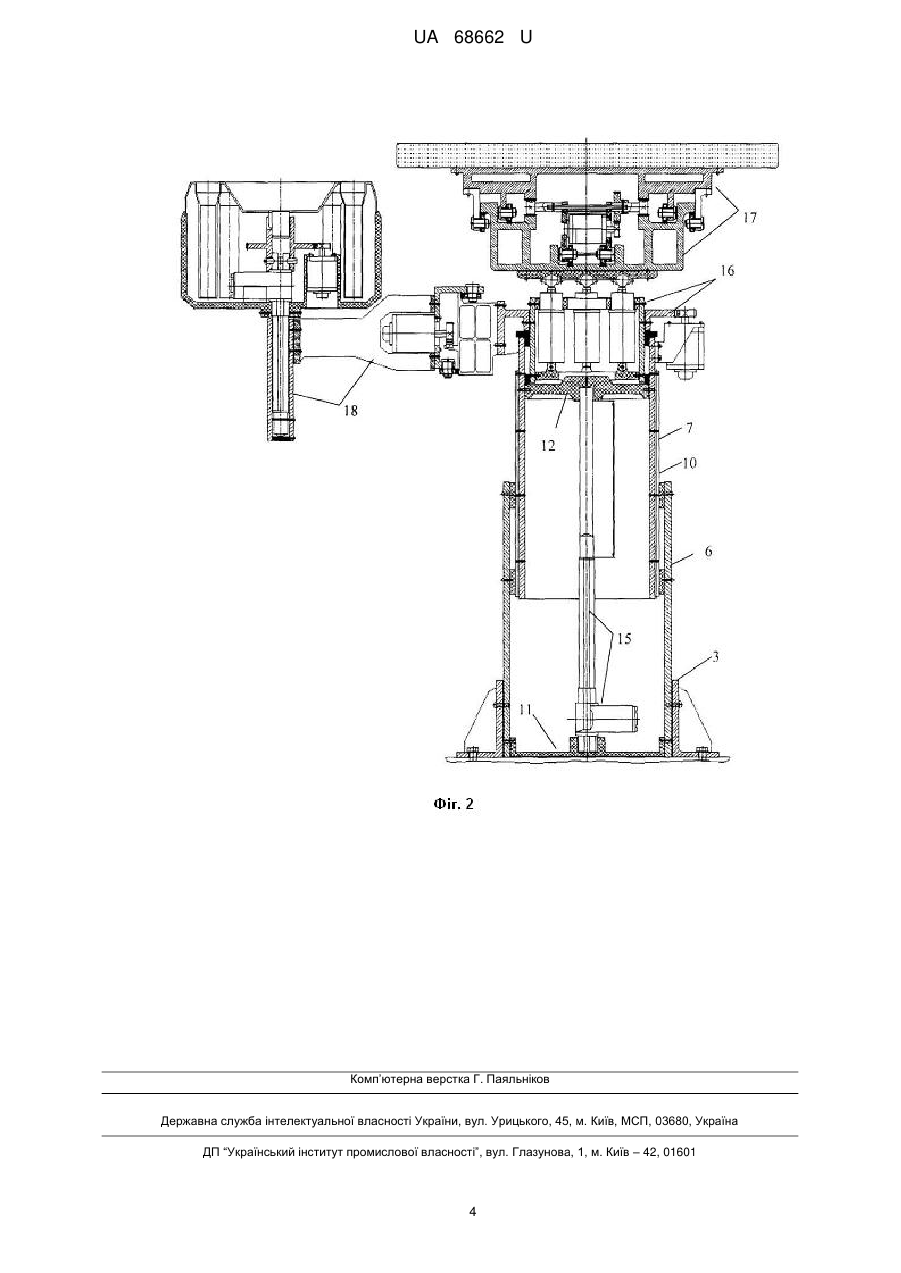

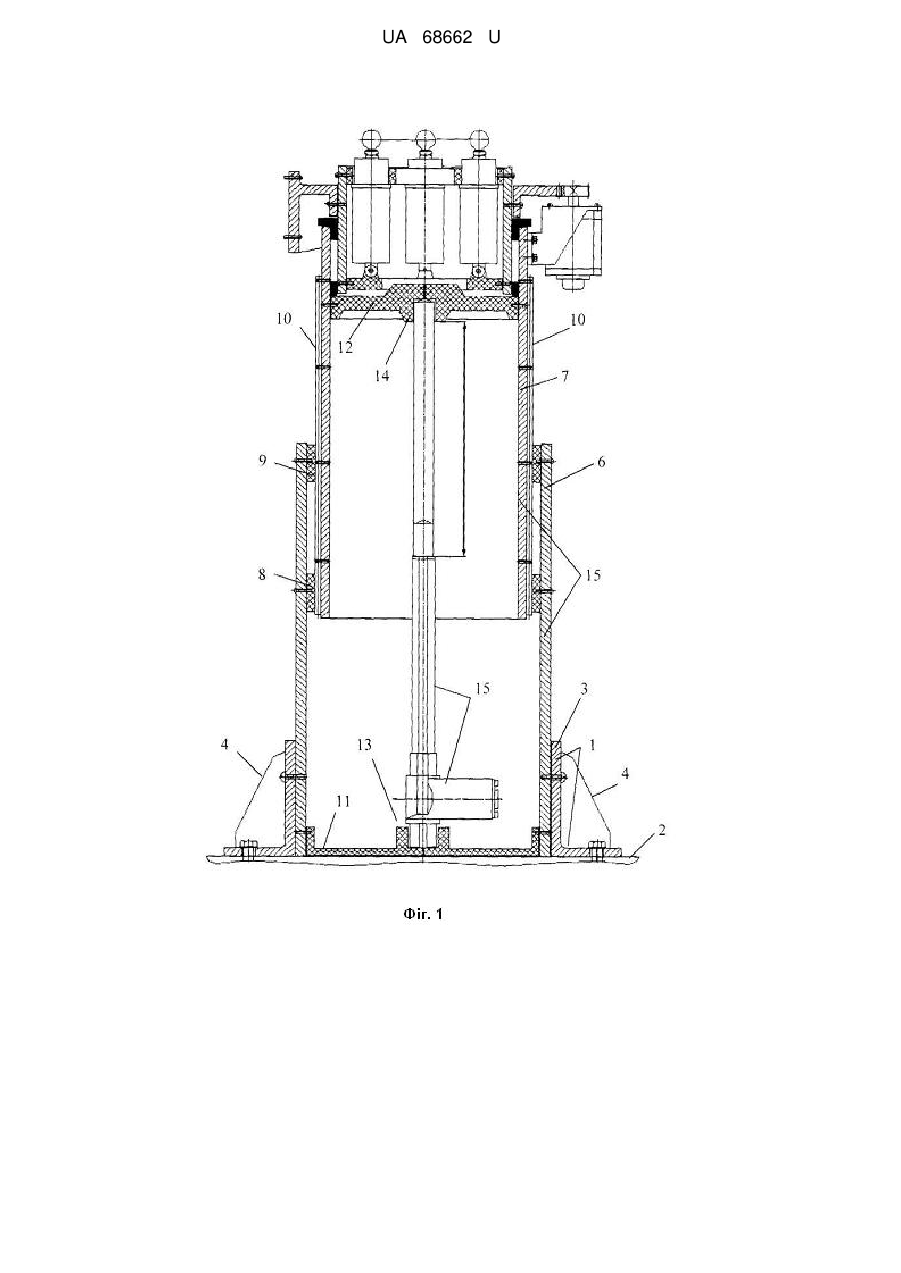

Реферат: UA 68662 U UA 68662 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки і може бути використана при виконанні різних медичних процедур. Відомо про багатофункціональний медичний пристрій [див. Велика медична енциклопедія. Т. 5. - С. 417, мал. 1], що включає операційний стіл, призначений для проведення хірургічних операцій, який позиційно пов'язаний з інструментальним столом і розташований на жорсткій підставі, в якій в нижній його частині розташовано дві пари коліс для переміщення операційного столу. Недоліком відомого багатофункціонального медичного пристрою є обмеження його функціональних можливостей, оскільки він призначений для вирішення конкретного завдання і не може бути застосований в робототехнічній системі з комп'ютерним управлінням для проведення як хірургічних процедур, так і діагностики. Відомо також про стіл операційний ОРХ Mobilis No/160. 341 [htt//catalog/mpomed.ru/firms/12067.html], що включає операційний стіл, призначений для проведення хірургічних операцій, який за допомогою вертикального корпусу з можливістю зміни висоти позиційно розташований на рухомій підставі, в якій в нижній її частині розташовано дві пари коліс для переміщення операційного стола (прототип). Недоліком відомого операційного стола є обмеження його функціональних можливостей, оскільки він призначений для вирішення конкретного завдання і не може бути застосований в робототехнічній системі з комп'ютерним управлінням для проведення як хірургічних процедур, так і діагностики. Ставиться задача удосконалення пристрою для переміщення багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління шляхом зміни його рухомої підстави для розширення його функціональних можливостей, які полягають в можливості розташування додаткового пристрою розвороту хірургічного стола в горизонтальній площині в секторі 320°. Вирішується поставлена задача тим, що пристрій для вертикального переміщення багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління ним, який включає вертикальний корпус стола з можливістю зміни висоти, який позиційно розташований в його підставі, при цьому підставу столу закріплено на нерухомій поверхні і виконано у вигляді циліндра із зовнішніми ребрами жорсткості, усередині якого зафіксовано нижню частину вертикального корпусу, виконаного у вигляді двох співвісних циліндрів, зовнішнього і внутрішнього, з можливістю поворотнопоступального зсуву внутрішнього циліндра, між якими розташовані напрямні у вигляді двох послідовних кілець з напівкруглими пазами, в яких розташовані подовжні направні, закріплені з внутрішньої поверхні зовнішнього циліндра і зовнішньої поверхні внутрішнього циліндра, при цьому в нижній частині зовнішнього циліндра і на відстані від верхньої частини внутрішнього циліндра зафіксовано вставні шайби, на протилежних сторонах яких виконані круглі пази, між якими розташовано лінійний привід поворотно-поступального переміщення внутрішнього циліндра щодо зовнішнього нерухомого циліндра. В результаті зміни конструкції висувної частини вертикального корпусу розширено область застосування пристрою вертикального переміщення багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління. На фіг. 1 зображено пристрій вертикального переміщення багатофункціонального діагностико-хірургічного операційного стола. На фіг. 2 зображений багатофункціональний діагностико-хірургічний операційний стіл з можливістю інформаційно-комп'ютерного управління. Пристрій вертикального переміщення (фіг. 1) містить підставу столу 1, який закріплено на нерухомій поверхні 2 і виконано у вигляді циліндра 3 із зовнішніми ребрами жорсткості 4, усередині якого зафіксовано нижню частину вертикального корпусу 5. При цьому вертикальний корпус 5 виконаний у вигляді двох співвісних циліндрів, зовнішнього циліндра 6 і внутрішнього циліндра 7, з можливістю поворотно-поступального зсуву щодо внутрішнього циліндра 7. А між зовнішнім циліндром 6 і внутрішнім циліндром 7 розташовані напрямні у вигляді двох послідовних кілець 8 і 9 з напівкруглими пазами, в яких розташовані подовжні напрямні 10. При цьому послідовні кільця 8 і 9 закріплені з внутрішньої сторони зовнішнього циліндра 6, а що подовжні напрямні 10 закріплені на зовнішній поверхні внутрішнього циліндра 7. В нижній частині зовнішнього циліндра 6 і на відстані від верхньої частини внутрішнього циліндра 7 зафіксовано вставні шайби 11 і 12, на протилежних сторонах яких виконані круглі пази 13 і 14, в яких розташований лінійний привід поворотно-поступального переміщення 15 для зворотнопоступального переміщення внутрішнього циліндра 7 щодо зовнішнього нерухомого циліндра 6. При цьому багатофункціональний діагностико-хірургічний операційний стіл з можливістю інформаційно-комп'ютерного управління (фіг. 2) включає пристрій розвороту 16 як хірургічного столу 17, так і інструментального столу 18. 1 UA 68662 U 5 10 15 20 Пристрій вертикального переміщення багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління в даному виконанні може бути використаний як для проведення звичайної хірургічної операції, так і для діагностики. Оскільки хірургічний стіл 17 з можливістю подовжнього переміщення і з пристроєм розвороту 16 дозволяє виконувати розворот і переміщення операційного стола з пацієнтом, до різних пристроїв діагностики, які розташовані навколо багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління. А інструментальний стіл 18 виконаний з можливістю подовжнього і вертикального зсуву, що дозволяє виконувати його зсув залежно від конкретно виконуваної хірургічної процедури, При цьому сам пристрій вертикального переміщення операційного столу у вигляді корпусу 5 з підставою столу 1 і ребрами жорсткості 4, який зафіксовано на нерухомій поверхні 2, дозволяє позиційно розташувати навколо нього різні діагностичні пристрої, а, враховуючи, що їх рівень розташування на непередбачуваній висоті щодо хірургічного стола 17, то внутрішній циліндр 7 з подовжніми напрямними 10 щодо послідовних кілець 8 і 9, дозволяє встановлювати необхідний рівень позиційного положення хірургічного стола. І таке положення забезпечує лінійний привід поворотно-поступального переміщення 15, який позиційно розташований у круглих пазах 13 і 14 вставних шайб 11 і 12. Використання запропонованого технічного рішення дозволяє розширити функціональні можливості пристрою для вертикального переміщення багатофункціонального діагностикохірургічного операційного стола з можливістю інформаційно-комп'ютерного управління шляхом конструктивного розширення його функціональних можливостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Пристрій для вертикального переміщення багатофункціонального діагностико-хірургічного операційного стола з можливістю інформаційно-комп'ютерного управління ним, який включає вертикальний корпус стола з можливістю зміни висоти, який позиційно розташований в його підставі, який відрізняється тим, що підставу столу закріплено на нерухомій поверхні і виконано у вигляді циліндра із зовнішніми ребрами жорсткості, усередині якого зафіксовано нижню частину вертикального корпусу, виконаного у вигляді двох співвісних циліндрів, зовнішнього і внутрішнього, з можливістю поворотно-поступального зсуву внутрішнього циліндра, між якими розташовані напрямні у вигляді двох послідовних кілець з напівкруглими пазами, в яких розташовані подовжні направні, закріплені з внутрішньої поверхні зовнішнього циліндра і зовнішньої поверхні внутрішнього циліндра, при цьому в нижній частині зовнішнього циліндра і на відстані від верхньої частини внутрішнього циліндра зафіксовано вставні шайби, на протилежних сторонах яких виконані круглі пази, між якими розташовано лінійний привід поворотно-поступального переміщення внутрішнього циліндра щодо зовнішнього нерухомого циліндра. 2 UA 68662 U 3 UA 68662 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
