Двозубий розпушувач

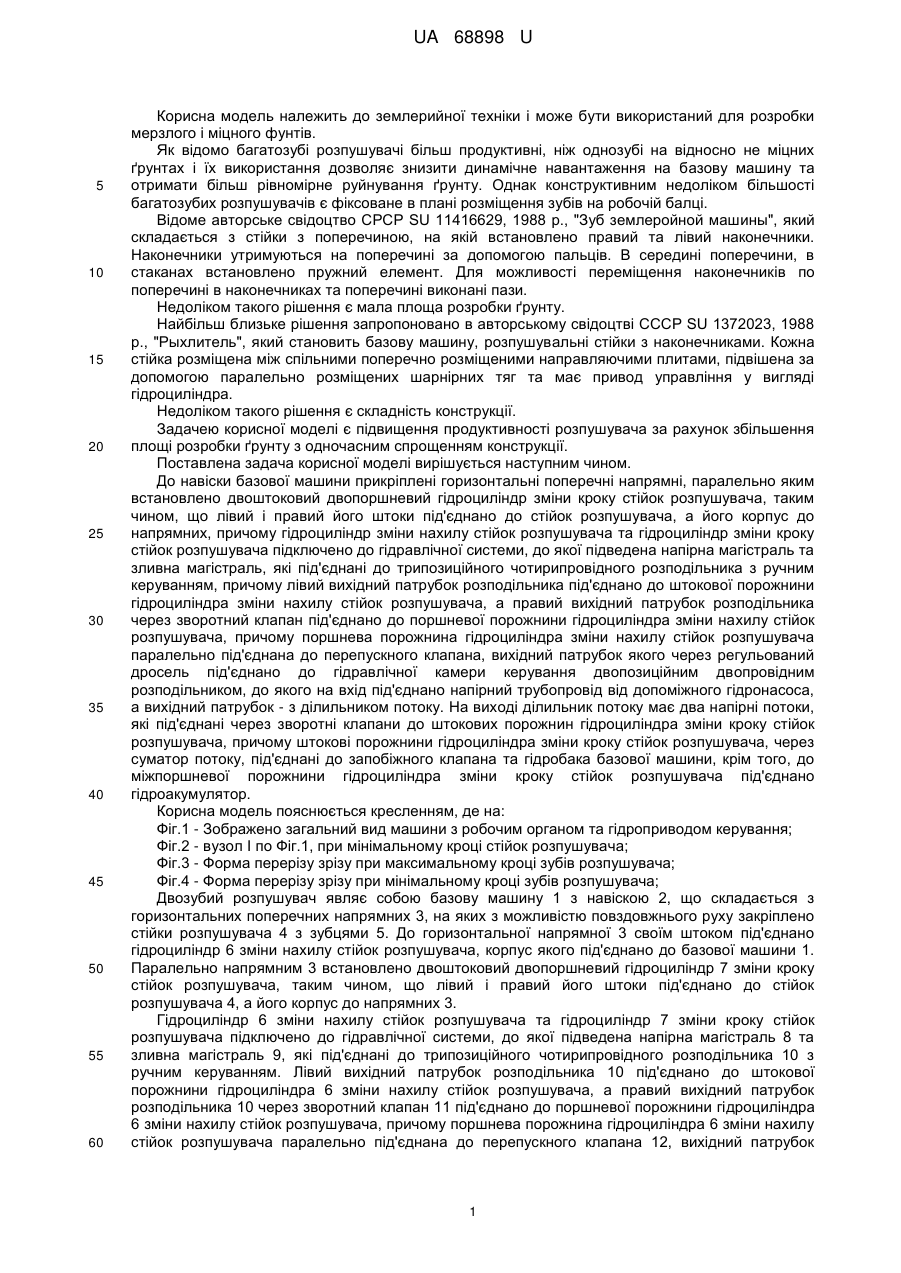

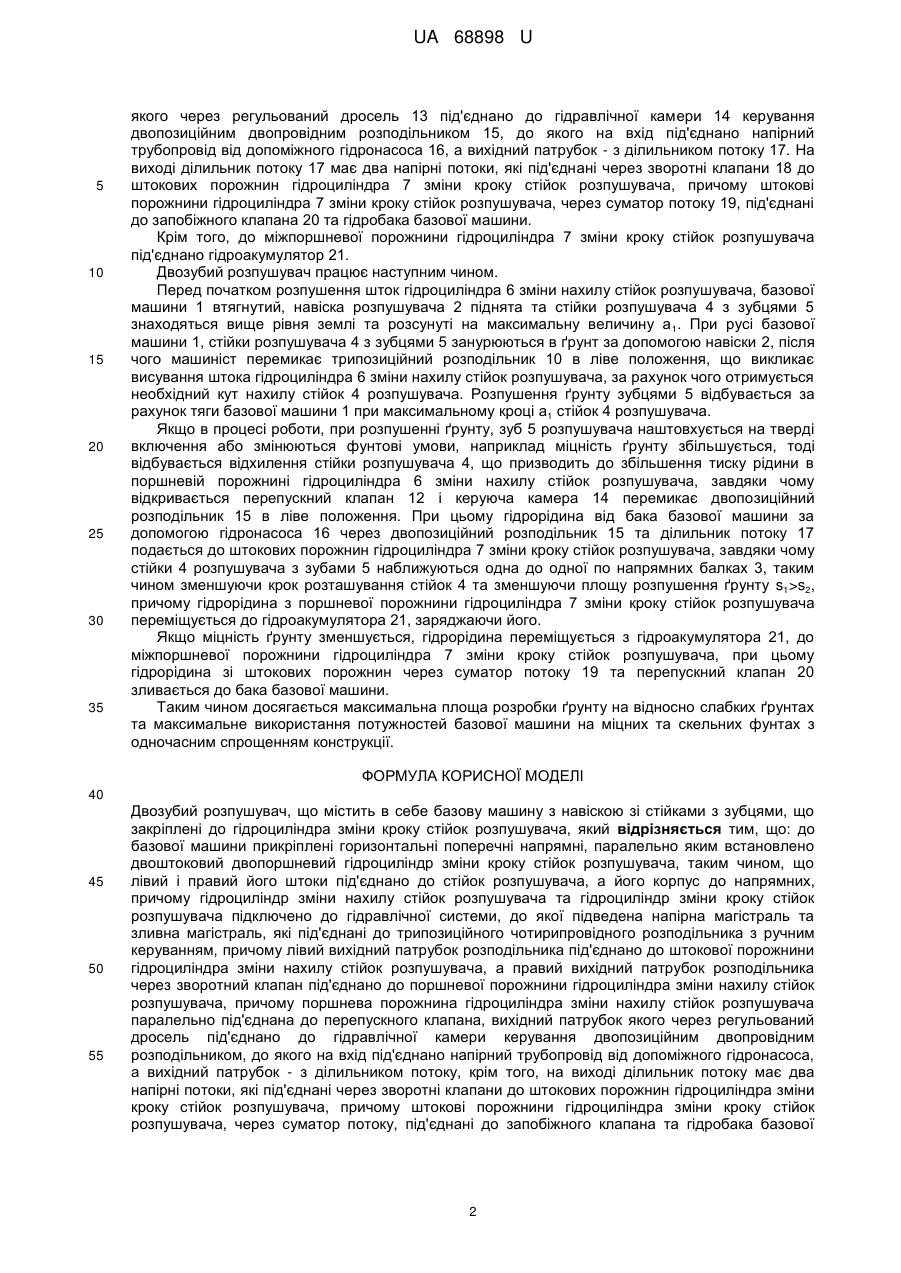

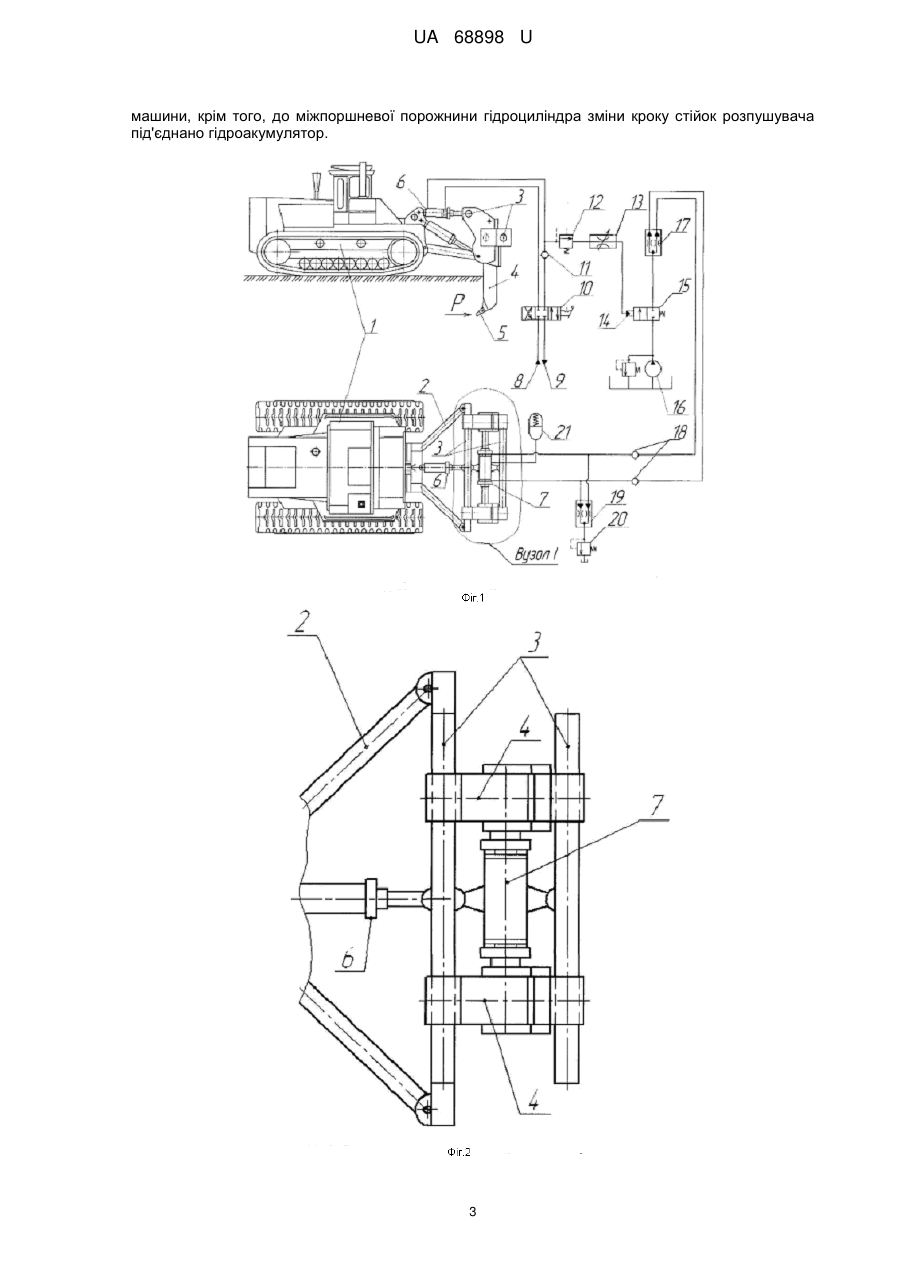

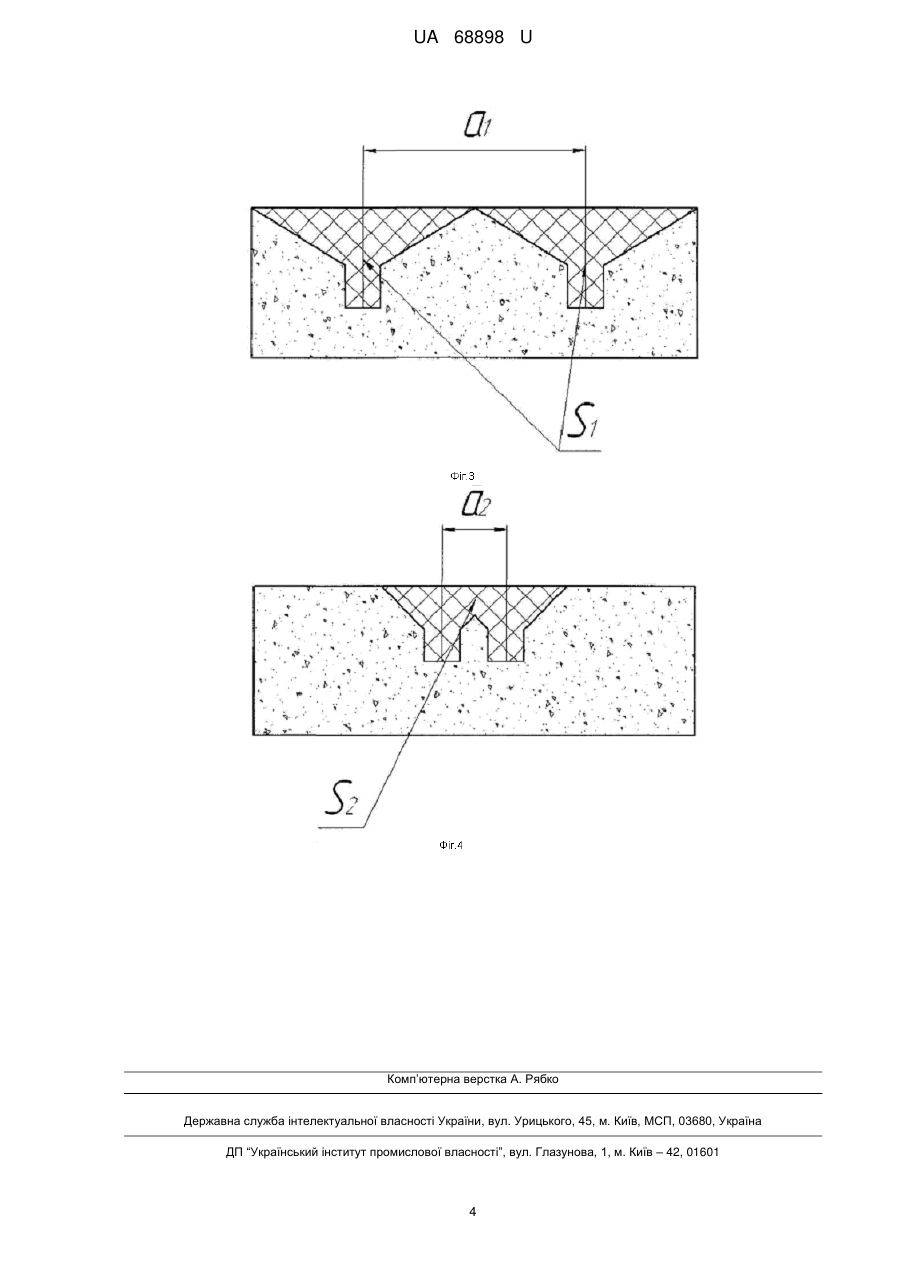

Реферат: UA 68898 U UA 68898 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до землерийної техніки і може бути використаний для розробки мерзлого і міцного фунтів. Як відомо багатозубі розпушувачі більш продуктивні, ніж однозубі на відносно не міцних ґрунтах і їх використання дозволяє знизити динамічне навантаження на базову машину та отримати більш рівномірне руйнування ґрунту. Однак конструктивним недоліком більшості багатозубих розпушувачів є фіксоване в плані розміщення зубів на робочій балці. Відоме авторське свідоцтво СРСР SU 11416629, 1988 р., "Зуб землеройной машины", який складається з стійки з поперечиною, на якій встановлено правий та лівий наконечники. Наконечники утримуються на поперечині за допомогою пальців. В середині поперечини, в стаканах встановлено пружний елемент. Для можливості переміщення наконечників по поперечині в наконечниках та поперечині виконані пази. Недоліком такого рішення є мала площа розробки ґрунту. Найбільш близьке рішення запропоновано в авторському свідоцтві СССР SU 1372023, 1988 р., "Рыхлитель", який становить базову машину, розпушувальні стійки з наконечниками. Кожна стійка розміщена між спільними поперечно розміщеними направляючими плитами, підвішена за допомогою паралельно розміщених шарнірних тяг та має привод управління у вигляді гідроциліндра. Недоліком такого рішення є складність конструкції. Задачею корисної моделі є підвищення продуктивності розпушувача за рахунок збільшення площі розробки ґрунту з одночасним спрощенням конструкції. Поставлена задача корисної моделі вирішується наступним чином. До навіски базової машини прикріплені горизонтальні поперечні напрямні, паралельно яким встановлено двоштоковий двопоршневий гідроциліндр зміни кроку стійок розпушувача, таким чином, що лівий і правий його штоки під'єднано до стійок розпушувача, а його корпус до напрямних, причому гідроциліндр зміни нахилу стійок розпушувача та гідроциліндр зміни кроку стійок розпушувача підключено до гідравлічної системи, до якої підведена напірна магістраль та зливна магістраль, які під'єднані до трипозиційного чотирипровідного розподільника з ручним керуванням, причому лівий вихідний патрубок розподільника під'єднано до штокової порожнини гідроциліндра зміни нахилу стійок розпушувача, а правий вихідний патрубок розподільника через зворотний клапан під'єднано до поршневої порожнини гідроциліндра зміни нахилу стійок розпушувача, причому поршнева порожнина гідроциліндра зміни нахилу стійок розпушувача паралельно під'єднана до перепускного клапана, вихідний патрубок якого через регульований дросель під'єднано до гідравлічної камери керування двопозиційним двопровідним розподільником, до якого на вхід під'єднано напірний трубопровід від допоміжного гідронасоса, а вихідний патрубок - з ділильником потоку. На виході ділильник потоку має два напірні потоки, які під'єднані через зворотні клапани до штокових порожнин гідроциліндра зміни кроку стійок розпушувача, причому штокові порожнини гідроциліндра зміни кроку стійок розпушувача, через суматор потоку, під'єднані до запобіжного клапана та гідробака базової машини, крім того, до міжпоршневої порожнини гідроциліндра зміни кроку стійок розпушувача під'єднано гідроакумулятор. Корисна модель пояснюється кресленням, де на: Фіг.1 - Зображено загальний вид машини з робочим органом та гідроприводом керування; Фіг.2 - вузол І по Фіг.1, при мінімальному кроці стійок розпушувача; Фіг.3 - Форма перерізу зрізу при максимальному кроці зубів розпушувача; Фіг.4 - Форма перерізу зрізу при мінімальному кроці зубів розпушувача; Двозубий розпушувач являє собою базову машину 1 з навіскою 2, що складається з горизонтальних поперечних напрямних 3, на яких з можливістю повздовжнього руху закріплено стійки розпушувача 4 з зубцями 5. До горизонтальної напрямної 3 своїм штоком під'єднано гідроциліндр 6 зміни нахилу стійок розпушувача, корпус якого під'єднано до базової машини 1. Паралельно напрямним 3 встановлено двоштоковий двопоршневий гідроциліндр 7 зміни кроку стійок розпушувача, таким чином, що лівий і правий його штоки під'єднано до стійок розпушувача 4, а його корпус до напрямних 3. Гідроциліндр 6 зміни нахилу стійок розпушувача та гідроциліндр 7 зміни кроку стійок розпушувача підключено до гідравлічної системи, до якої підведена напірна магістраль 8 та зливна магістраль 9, які під'єднані до трипозиційного чотирипровідного розподільника 10 з ручним керуванням. Лівий вихідний патрубок розподільника 10 під'єднано до штокової порожнини гідроциліндра 6 зміни нахилу стійок розпушувача, а правий вихідний патрубок розподільника 10 через зворотний клапан 11 під'єднано до поршневої порожнини гідроциліндра 6 зміни нахилу стійок розпушувача, причому поршнева порожнина гідроциліндра 6 зміни нахилу стійок розпушувача паралельно під'єднана до перепускного клапана 12, вихідний патрубок 1 UA 68898 U 5 10 15 20 25 30 35 якого через регульований дросель 13 під'єднано до гідравлічної камери 14 керування двопозиційним двопровідним розподільником 15, до якого на вхід під'єднано напірний трубопровід від допоміжного гідронасоса 16, а вихідний патрубок - з ділильником потоку 17. На виході ділильник потоку 17 має два напірні потоки, які під'єднані через зворотні клапани 18 до штокових порожнин гідроциліндра 7 зміни кроку стійок розпушувача, причому штокові порожнини гідроциліндра 7 зміни кроку стійок розпушувача, через суматор потоку 19, під'єднані до запобіжного клапана 20 та гідробака базової машини. Крім того, до міжпоршневої порожнини гідроциліндра 7 зміни кроку стійок розпушувача під'єднано гідроакумулятор 21. Двозубий розпушувач працює наступним чином. Перед початком розпушення шток гідроциліндра 6 зміни нахилу стійок розпушувача, базової машини 1 втягнутий, навіска розпушувача 2 піднята та стійки розпушувача 4 з зубцями 5 знаходяться вище рівня землі та розсунуті на максимальну величину а 1. При русі базової машини 1, стійки розпушувача 4 з зубцями 5 занурюються в ґрунт за допомогою навіски 2, після чого машиніст перемикає трипозиційний розподільник 10 в ліве положення, що викликає висування штока гідроциліндра 6 зміни нахилу стійок розпушувача, за рахунок чого отримується необхідний кут нахилу стійок 4 розпушувача. Розпушення ґрунту зубцями 5 відбувається за рахунок тяги базової машини 1 при максимальному кроці а1 стійок 4 розпушувача. Якщо в процесі роботи, при розпушенні ґрунту, зуб 5 розпушувача наштовхується на тверді включення або змінюються фунтові умови, наприклад міцність ґрунту збільшується, тоді відбувається відхилення стійки розпушувача 4, що призводить до збільшення тиску рідини в поршневій порожнині гідроциліндра 6 зміни нахилу стійок розпушувача, завдяки чому відкривається перепускний клапан 12 і керуюча камера 14 перемикає двопозиційний розподільник 15 в ліве положення. При цьому гідрорідина від бака базової машини за допомогою гідронасоса 16 через двопозиційний розподільник 15 та ділильник потоку 17 подається до штокових порожнин гідроциліндра 7 зміни кроку стійок розпушувача, завдяки чому стійки 4 розпушувача з зубами 5 наближуються одна до одної по напрямних балках 3, таким чином зменшуючи крок розташування стійок 4 та зменшуючи площу розпушення ґрунту s1>s2, причому гідрорідина з поршневої порожнини гідроциліндра 7 зміни кроку стійок розпушувача переміщується до гідроакумулятора 21, заряджаючи його. Якщо міцність ґрунту зменшується, гідрорідина переміщується з гідроакумулятора 21, до міжпоршневої порожнини гідроциліндра 7 зміни кроку стійок розпушувача, при цьому гідрорідина зі штокових порожнин через суматор потоку 19 та перепускний клапан 20 зливається до бака базової машини. Таким чином досягається максимальна площа розробки ґрунту на відносно слабких ґрунтах та максимальне використання потужностей базової машини на міцних та скельних фунтах з одночасним спрощенням конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 Двозубий розпушувач, що містить в себе базову машину з навіскою зі стійками з зубцями, що закріплені до гідроциліндра зміни кроку стійок розпушувача, який відрізняється тим, що: до базової машини прикріплені горизонтальні поперечні напрямні, паралельно яким встановлено двоштоковий двопоршневий гідроциліндр зміни кроку стійок розпушувача, таким чином, що лівий і правий його штоки під'єднано до стійок розпушувача, а його корпус до напрямних, причому гідроциліндр зміни нахилу стійок розпушувача та гідроциліндр зміни кроку стійок розпушувача підключено до гідравлічної системи, до якої підведена напірна магістраль та зливна магістраль, які під'єднані до трипозиційного чотирипровідного розподільника з ручним керуванням, причому лівий вихідний патрубок розподільника під'єднано до штокової порожнини гідроциліндра зміни нахилу стійок розпушувача, а правий вихідний патрубок розподільника через зворотний клапан під'єднано до поршневої порожнини гідроциліндра зміни нахилу стійок розпушувача, причому поршнева порожнина гідроциліндра зміни нахилу стійок розпушувача паралельно під'єднана до перепускного клапана, вихідний патрубок якого через регульований дросель під'єднано до гідравлічної камери керування двопозиційним двопровідним розподільником, до якого на вхід під'єднано напірний трубопровід від допоміжного гідронасоса, а вихідний патрубок - з ділильником потоку, крім того, на виході ділильник потоку має два напірні потоки, які під'єднані через зворотні клапани до штокових порожнин гідроциліндра зміни кроку стійок розпушувача, причому штокові порожнини гідроциліндра зміни кроку стійок розпушувача, через суматор потоку, під'єднані до запобіжного клапана та гідробака базової 2 UA 68898 U машини, крім того, до міжпоршневої порожнини гідроциліндра зміни кроку стійок розпушувача під'єднано гідроакумулятор. 3 UA 68898 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
