Пристрій для уловлювання стрічки конвеєра

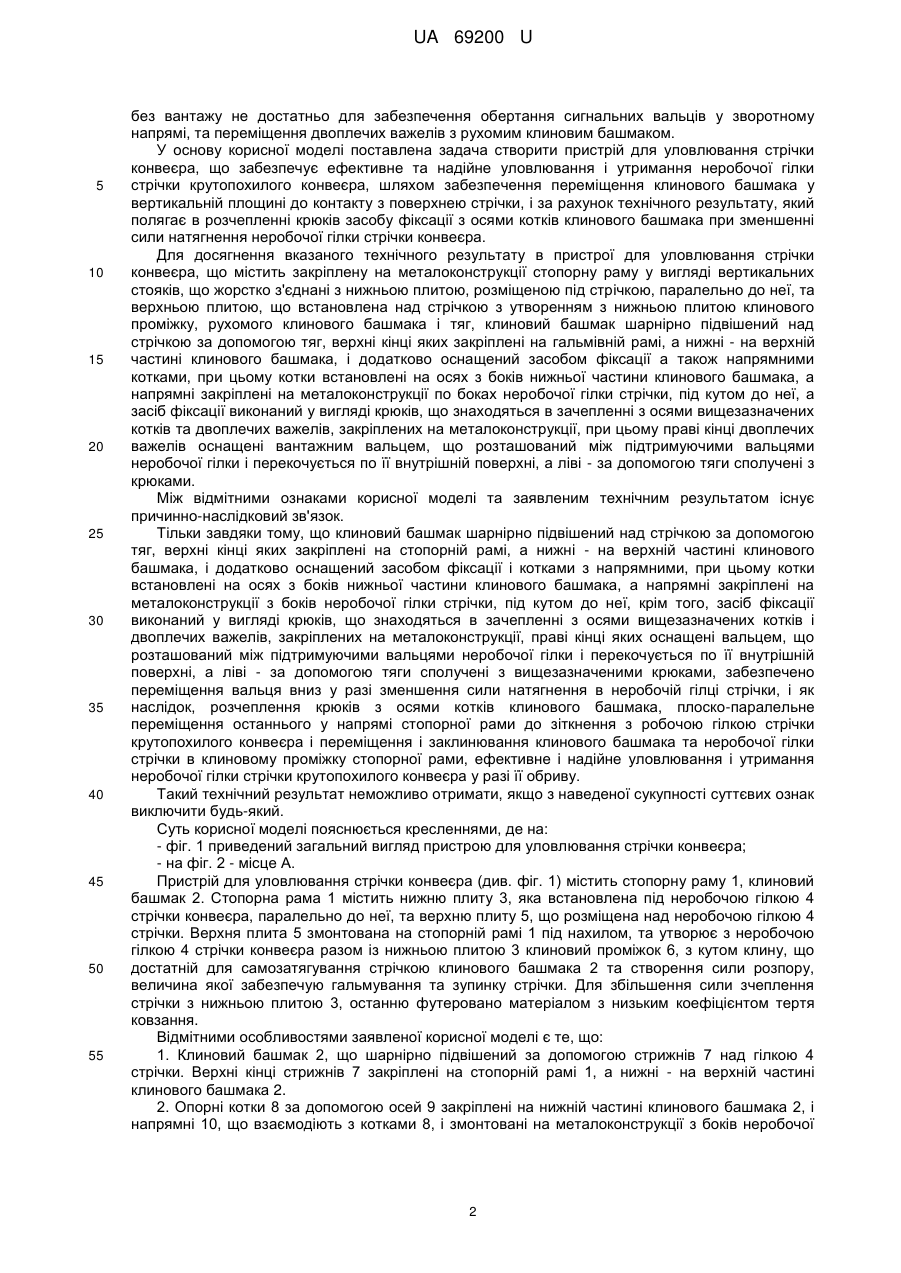

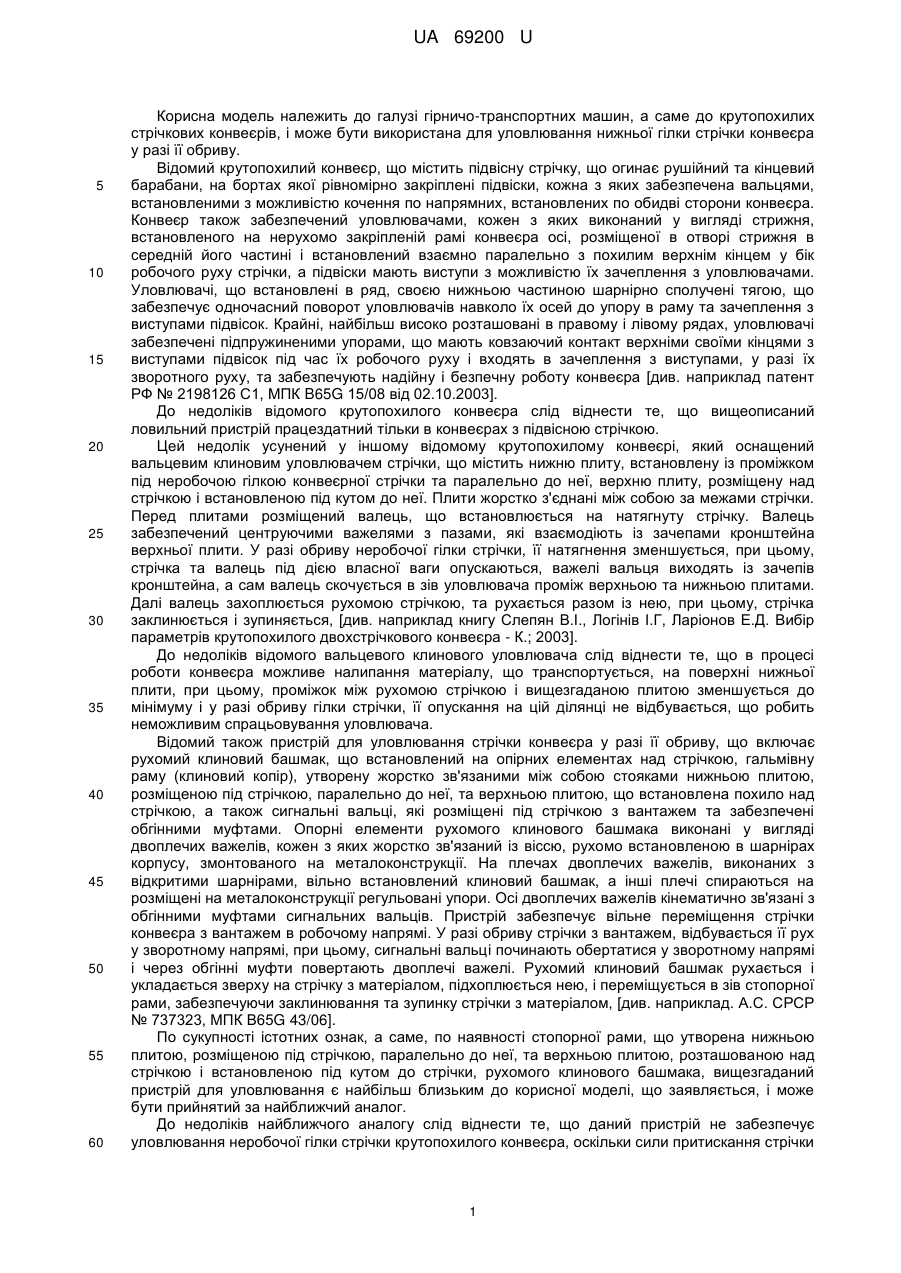

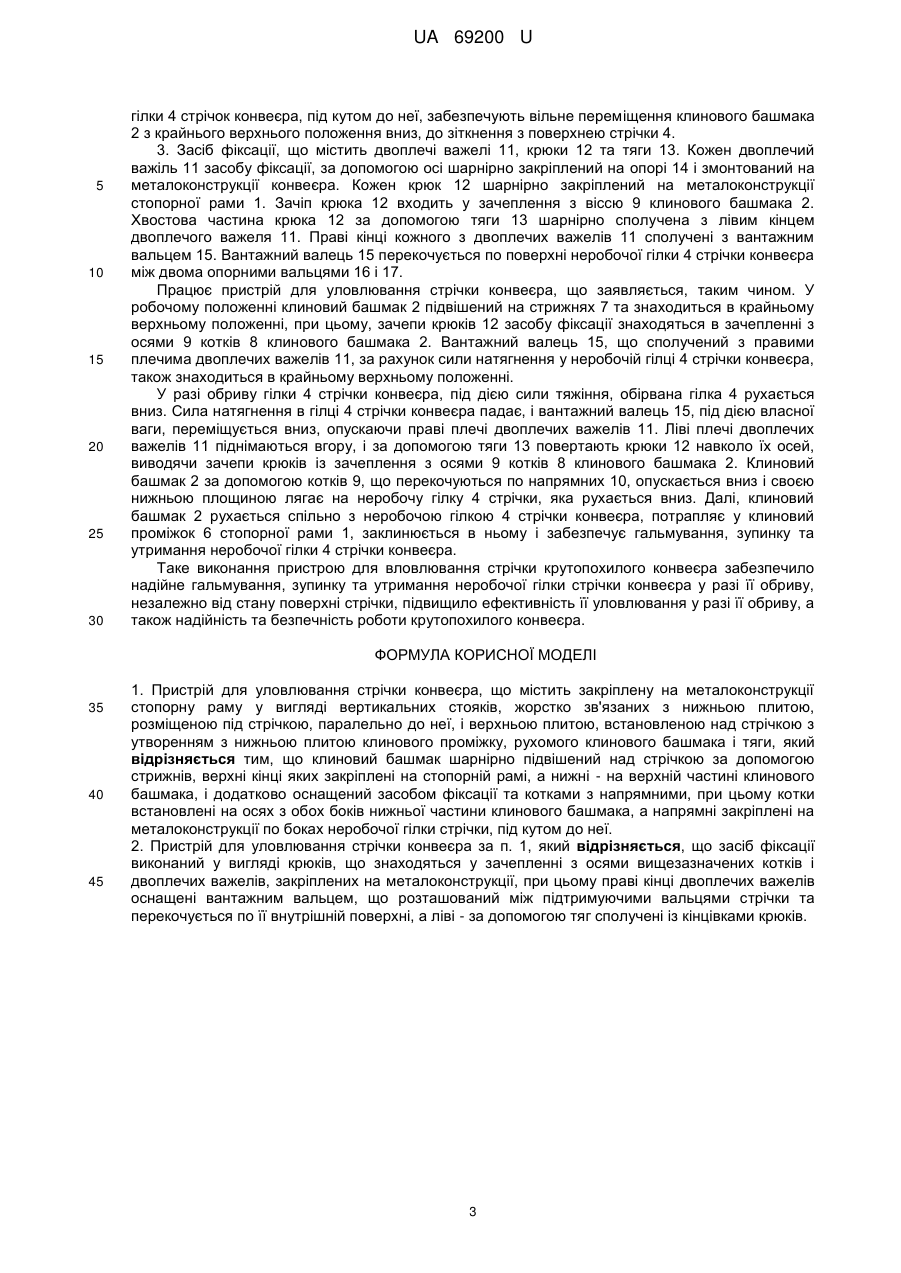

Реферат: UA 69200 U UA 69200 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі гірничо-транспортних машин, а саме до крутопохилих стрічкових конвеєрів, і може бути використана для уловлювання нижньої гілки стрічки конвеєра у разі її обриву. Відомий крутопохилий конвеєр, що містить підвісну стрічку, що огинає рушійний та кінцевий барабани, на бортах якої рівномірно закріплені підвіски, кожна з яких забезпечена вальцями, встановленими з можливістю кочення по напрямних, встановлених по обидві сторони конвеєра. Конвеєр також забезпечений уловлювачами, кожен з яких виконаний у вигляді стрижня, встановленого на нерухомо закріпленій рамі конвеєра осі, розміщеної в отворі стрижня в середній його частині і встановлений взаємно паралельно з похилим верхнім кінцем у бік робочого руху стрічки, а підвіски мають виступи з можливістю їх зачеплення з уловлювачами. Уловлювачі, що встановлені в ряд, своєю нижньою частиною шарнірно сполучені тягою, що забезпечує одночасний поворот уловлювачів навколо їх осей до упору в раму та зачеплення з виступами підвісок. Крайні, найбільш високо розташовані в правому і лівому рядах, уловлювачі забезпечені підпружиненими упорами, що мають ковзаючий контакт верхніми своїми кінцями з виступами підвісок під час їх робочого руху і входять в зачеплення з виступами, у разі їх зворотного руху, та забезпечують надійну і безпечну роботу конвеєра [див. наприклад патент РФ № 2198126 С1, МПК B65G 15/08 від 02.10.2003]. До недоліків відомого крутопохилого конвеєра слід віднести те, що вищеописаний ловильний пристрій працездатний тільки в конвеєрах з підвісною стрічкою. Цей недолік усунений у іншому відомому крутопохилому конвеєрі, який оснащений вальцевим клиновим уловлювачем стрічки, що містить нижню плиту, встановлену із проміжком під неробочою гілкою конвеєрної стрічки та паралельно до неї, верхню плиту, розміщену над стрічкою і встановленою під кутом до неї. Плити жорстко з'єднані між собою за межами стрічки. Перед плитами розміщений валець, що встановлюється на натягнуту стрічку. Валець забезпечений центруючими важелями з пазами, які взаємодіють із зачепами кронштейна верхньої плити. У разі обриву неробочої гілки стрічки, її натягнення зменшується, при цьому, стрічка та валець під дією власної ваги опускаються, важелі вальця виходять із зачепів кронштейна, а сам валець скочується в зів уловлювача проміж верхньою та нижньою плитами. Далі валець захоплюється рухомою стрічкою, та рухається разом із нею, при цьому, стрічка заклинюється і зупиняється, [див. наприклад книгу Слепян В.І., Логінів І.Г, Ларіонов Е.Д. Вибір параметрів крутопохилого двохстрічкового конвеєра - К.; 2003]. До недоліків відомого вальцевого клинового уловлювача слід віднести те, що в процесі роботи конвеєра можливе налипання матеріалу, що транспортується, на поверхні нижньої плити, при цьому, проміжок між рухомою стрічкою і вищезгаданою плитою зменшується до мінімуму і у разі обриву гілки стрічки, її опускання на цій ділянці не відбувається, що робить неможливим спрацьовування уловлювача. Відомий також пристрій для уловлювання стрічки конвеєра у разі її обриву, що включає рухомий клиновий башмак, що встановлений на опірних елементах над стрічкою, гальмівну раму (клиновий копір), утворену жорстко зв'язаними між собою стояками нижньою плитою, розміщеною під стрічкою, паралельно до неї, та верхньою плитою, що встановлена похило над стрічкою, а також сигнальні вальці, які розміщені під стрічкою з вантажем та забезпечені обгінними муфтами. Опорні елементи рухомого клинового башмака виконані у вигляді двоплечих важелів, кожен з яких жорстко зв'язаний із віссю, рухомо встановленою в шарнірах корпусу, змонтованого на металоконструкції. На плечах двоплечих важелів, виконаних з відкритими шарнірами, вільно встановлений клиновий башмак, а інші плечі спираються на розміщені на металоконструкції регульовані упори. Осі двоплечих важелів кінематично зв'язані з обгінними муфтами сигнальних вальців. Пристрій забезпечує вільне переміщення стрічки конвеєра з вантажем в робочому напрямі. У разі обриву стрічки з вантажем, відбувається її рух у зворотному напрямі, при цьому, сигнальні вальці починають обертатися у зворотному напрямі і через обгінні муфти повертають двоплечі важелі. Рухомий клиновий башмак рухається і укладається зверху на стрічку з матеріалом, підхоплюється нею, і переміщується в зів стопорної рами, забезпечуючи заклинювання та зупинку стрічки з матеріалом, [див. наприклад. А.С. СРСР № 737323, МПК В65G 43/06]. По сукупності істотних ознак, а саме, по наявності стопорної рами, що утворена нижньою плитою, розміщеною під стрічкою, паралельно до неї, та верхньою плитою, розташованою над стрічкою і встановленою під кутом до стрічки, рухомого клинового башмака, вищезгаданий пристрій для уловлювання є найбільш близьким до корисної моделі, що заявляється, і може бути прийнятий за найближчий аналог. До недоліків найближчого аналогу слід віднести те, що даний пристрій не забезпечує уловлювання неробочої гілки стрічки крутопохилого конвеєра, оскільки сили притискання стрічки 1 UA 69200 U 5 10 15 20 25 30 35 40 45 50 55 без вантажу не достатньо для забезпечення обертання сигнальних вальців у зворотному напрямі, та переміщення двоплечих важелів з рухомим клиновим башмаком. У основу корисної моделі поставлена задача створити пристрій для уловлювання стрічки конвеєра, що забезпечує ефективне та надійне уловлювання і утримання неробочої гілки стрічки крутопохилого конвеєра, шляхом забезпечення переміщення клинового башмака у вертикальній площині до контакту з поверхнею стрічки, і за рахунок технічного результату, який полягає в розчепленні крюків засобу фіксації з осями котків клинового башмака при зменшенні сили натягнення неробочої гілки стрічки конвеєра. Для досягнення вказаного технічного результату в пристрої для уловлювання стрічки конвеєра, що містить закріплену на металоконструкції стопорну раму у вигляді вертикальних стояків, що жорстко з'єднані з нижньою плитою, розміщеною під стрічкою, паралельно до неї, та верхньою плитою, що встановлена над стрічкою з утворенням з нижньою плитою клинового проміжку, рухомого клинового башмака і тяг, клиновий башмак шарнірно підвішений над стрічкою за допомогою тяг, верхні кінці яких закріплені на гальмівній рамі, а нижні - на верхній частині клинового башмака, і додатково оснащений засобом фіксації а також напрямними котками, при цьому котки встановлені на осях з боків нижньої частини клинового башмака, а напрямні закріплені на металоконструкції по боках неробочої гілки стрічки, під кутом до неї, а засіб фіксації виконаний у вигляді крюків, що знаходяться в зачепленні з осями вищезазначених котків та двоплечих важелів, закріплених на металоконструкції, при цьому праві кінці двоплечих важелів оснащені вантажним вальцем, що розташований між підтримуючими вальцями неробочої гілки і перекочується по її внутрішній поверхні, а ліві - за допомогою тяги сполучені з крюками. Між відмітними ознаками корисної моделі та заявленим технічним результатом існує причинно-наслідковий зв'язок. Тільки завдяки тому, що клиновий башмак шарнірно підвішений над стрічкою за допомогою тяг, верхні кінці яких закріплені на стопорній рамі, а нижні - на верхній частині клинового башмака, і додатково оснащений засобом фіксації і котками з напрямними, при цьому котки встановлені на осях з боків нижньої частини клинового башмака, а напрямні закріплені на металоконструкції з боків неробочої гілки стрічки, під кутом до неї, крім того, засіб фіксації виконаний у вигляді крюків, що знаходяться в зачепленні з осями вищезазначених котків і двоплечих важелів, закріплених на металоконструкції, праві кінці яких оснащені вальцем, що розташований між підтримуючими вальцями неробочої гілки і перекочується по її внутрішній поверхні, а ліві - за допомогою тяги сполучені з вищезазначеними крюками, забезпечено переміщення вальця вниз у разі зменшення сили натягнення в неробочій гілці стрічки, і як наслідок, розчеплення крюків з осями котків клинового башмака, плоско-паралельне переміщення останнього у напрямі стопорної рами до зіткнення з робочою гілкою стрічки крутопохилого конвеєра і переміщення і заклинювання клинового башмака та неробочої гілки стрічки в клиновому проміжку стопорної рами, ефективне і надійне уловлювання і утримання неробочої гілки стрічки крутопохилого конвеєра у разі її обриву. Такий технічний результат неможливо отримати, якщо з наведеної сукупності суттєвих ознак виключити будь-який. Суть корисної моделі пояснюється кресленнями, де на: - фіг. 1 приведений загальний вигляд пристрою для уловлювання стрічки конвеєра; - на фіг. 2 - місце А. Пристрій для уловлювання стрічки конвеєра (див. фіг. 1) містить стопорну раму 1, клиновий башмак 2. Стопорна рама 1 містить нижню плиту 3, яка встановлена під неробочою гілкою 4 стрічки конвеєра, паралельно до неї, та верхню плиту 5, що розміщена над неробочою гілкою 4 стрічки. Верхня плита 5 змонтована на стопорній рамі 1 під нахилом, та утворює з неробочою гілкою 4 стрічки конвеєра разом із нижньою плитою 3 клиновий проміжок 6, з кутом клину, що достатній для самозатягування стрічкою клинового башмака 2 та створення сили розпору, величина якої забезпечую гальмування та зупинку стрічки. Для збільшення сили зчеплення стрічки з нижньою плитою 3, останню футеровано матеріалом з низьким коефіцієнтом тертя ковзання. Відмітними особливостями заявленої корисної моделі є те, що: 1. Клиновий башмак 2, що шарнірно підвішений за допомогою стрижнів 7 над гілкою 4 стрічки. Верхні кінці стрижнів 7 закріплені на стопорній рамі 1, а нижні - на верхній частині клинового башмака 2. 2. Опорні котки 8 за допомогою осей 9 закріплені на нижній частині клинового башмака 2, і напрямні 10, що взаємодіють з котками 8, і змонтовані на металоконструкції з боків неробочої 2 UA 69200 U 5 10 15 20 25 30 гілки 4 стрічок конвеєра, під кутом до неї, забезпечують вільне переміщення клинового башмака 2 з крайнього верхнього положення вниз, до зіткнення з поверхнею стрічки 4. 3. Засіб фіксації, що містить двоплечі важелі 11, крюки 12 та тяги 13. Кожен двоплечий важіль 11 засобу фіксації, за допомогою осі шарнірно закріплений на опорі 14 і змонтований на металоконструкції конвеєра. Кожен крюк 12 шарнірно закріплений на металоконструкції стопорної рами 1. Зачіп крюка 12 входить у зачеплення з віссю 9 клинового башмака 2. Хвостова частина крюка 12 за допомогою тяги 13 шарнірно сполучена з лівим кінцем двоплечого важеля 11. Праві кінці кожного з двоплечих важелів 11 сполучені з вантажним вальцем 15. Вантажний валець 15 перекочується по поверхні неробочої гілки 4 стрічки конвеєра між двома опорними вальцями 16 і 17. Працює пристрій для уловлювання стрічки конвеєра, що заявляється, таким чином. У робочому положенні клиновий башмак 2 підвішений на стрижнях 7 та знаходиться в крайньому верхньому положенні, при цьому, зачепи крюків 12 засобу фіксації знаходяться в зачепленні з осями 9 котків 8 клинового башмака 2. Вантажний валець 15, що сполучений з правими плечима двоплечих важелів 11, за рахунок сили натягнення у неробочій гілці 4 стрічки конвеєра, також знаходиться в крайньому верхньому положенні. У разі обриву гілки 4 стрічки конвеєра, під дією сили тяжіння, обірвана гілка 4 рухається вниз. Сила натягнення в гілці 4 стрічки конвеєра падає, і вантажний валець 15, під дією власної ваги, переміщується вниз, опускаючи праві плечі двоплечих важелів 11. Ліві плечі двоплечих важелів 11 піднімаються вгору, і за допомогою тяги 13 повертають крюки 12 навколо їх осей, виводячи зачепи крюків із зачеплення з осями 9 котків 8 клинового башмака 2. Клиновий башмак 2 за допомогою котків 9, що перекочуються по напрямних 10, опускається вниз і своєю нижньою площиною лягає на неробочу гілку 4 стрічки, яка рухається вниз. Далі, клиновий башмак 2 рухається спільно з неробочою гілкою 4 стрічки конвеєра, потрапляє у клиновий проміжок 6 стопорної рами 1, заклинюється в ньому і забезпечує гальмування, зупинку та утримання неробочої гілки 4 стрічки конвеєра. Таке виконання пристрою для вловлювання стрічки крутопохилого конвеєра забезпечило надійне гальмування, зупинку та утримання неробочої гілки стрічки конвеєра у разі її обриву, незалежно від стану поверхні стрічки, підвищило ефективність її уловлювання у разі її обриву, а також надійність та безпечність роботи крутопохилого конвеєра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Пристрій для уловлювання стрічки конвеєра, що містить закріплену на металоконструкції стопорну раму у вигляді вертикальних стояків, жорстко зв'язаних з нижньою плитою, розміщеною під стрічкою, паралельно до неї, і верхньою плитою, встановленою над стрічкою з утворенням з нижньою плитою клинового проміжку, рухомого клинового башмака і тяги, який відрізняється тим, що клиновий башмак шарнірно підвішений над стрічкою за допомогою стрижнів, верхні кінці яких закріплені на стопорній рамі, а нижні - на верхній частині клинового башмака, і додатково оснащений засобом фіксації та котками з напрямними, при цьому котки встановлені на осях з обох боків нижньої частини клинового башмака, а напрямні закріплені на металоконструкції по боках неробочої гілки стрічки, під кутом до неї. 2. Пристрій для уловлювання стрічки конвеєра за п. 1, який відрізняється, що засіб фіксації виконаний у вигляді крюків, що знаходяться у зачепленні з осями вищезазначених котків і двоплечих важелів, закріплених на металоконструкції, при цьому праві кінці двоплечих важелів оснащені вантажним вальцем, що розташований між підтримуючими вальцями стрічки та перекочується по її внутрішній поверхні, а ліві - за допомогою тяг сполучені із кінцівками крюків. 3 UA 69200 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
