Пристрій для уловлювання стрічки похилого конвеєра при відмові його гальмової системи

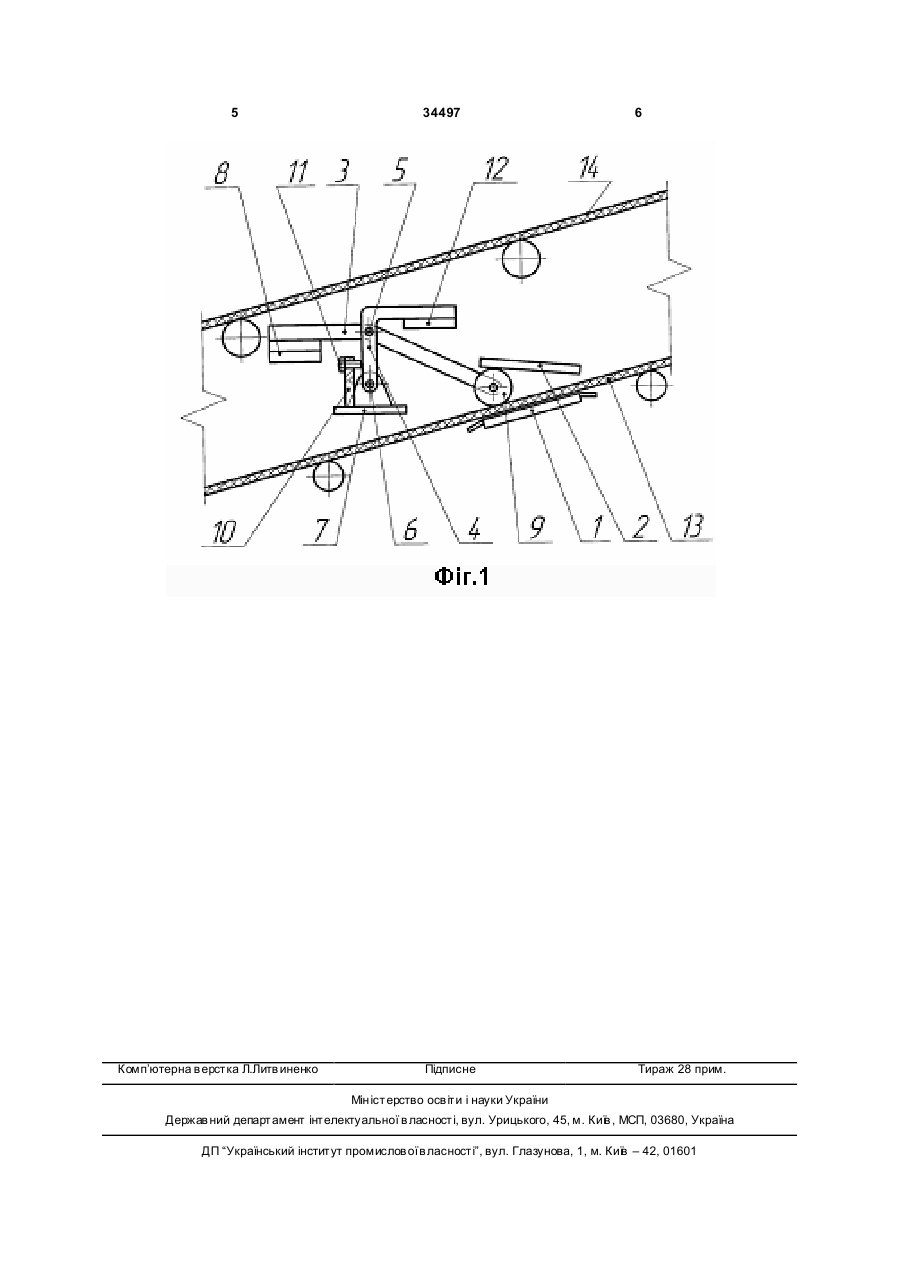

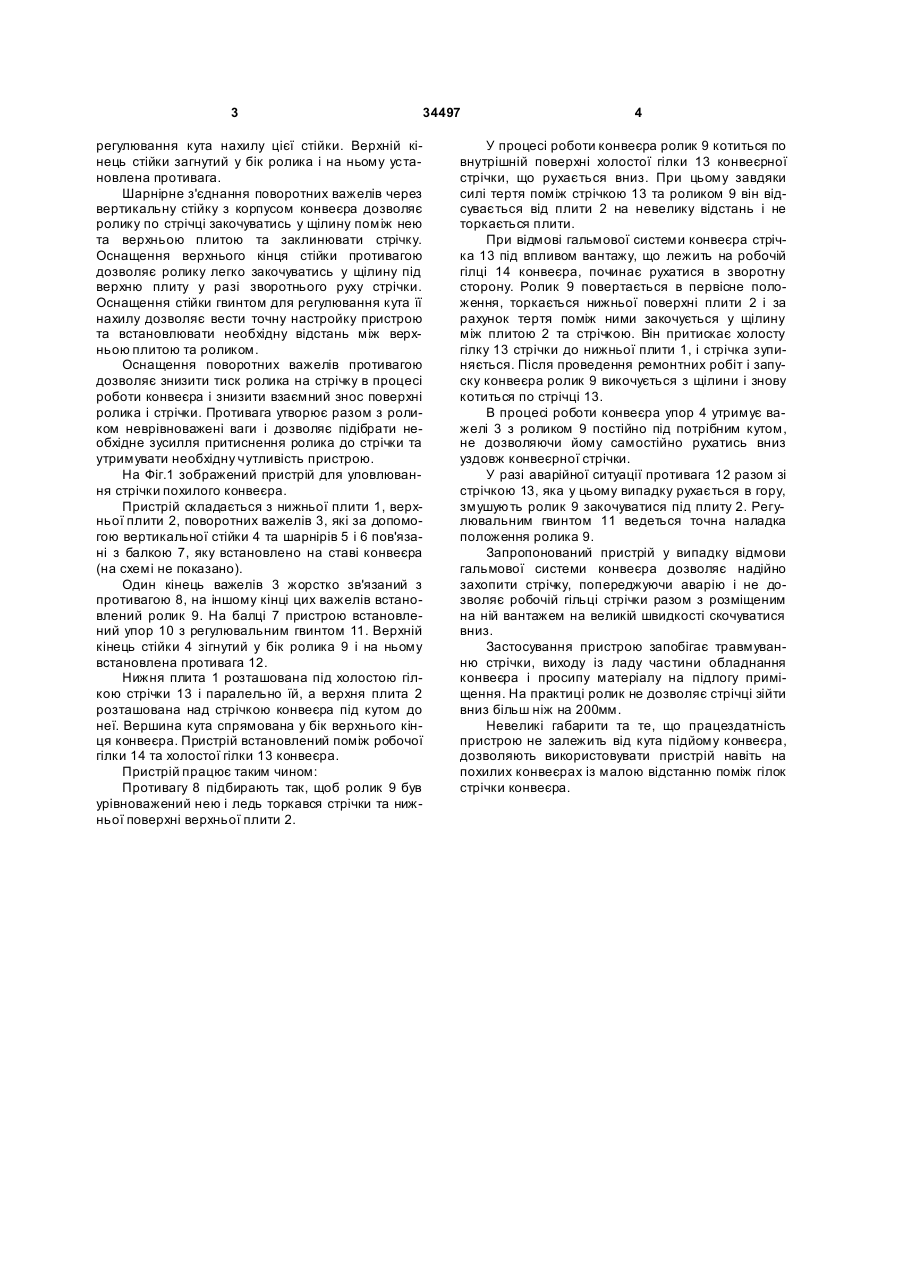

Пристрій для уловлювання стрічки похилого конвеєра при відмові його гальмової системи, що 3 34497 регулювання кута нахилу цієї стійки. Верхній кінець стійки загнутий у бік ролика і на ньому установлена противага. Шарнірне з'єднання поворотних важелів через вертикальну стійку з корпусом конвеєра дозволяє ролику по стрічці закочуватись у щілину поміж нею та верхньою плитою та заклинювати стрічку. Оснащення верхнього кінця стійки противагою дозволяє ролику легко закочуватись у щілину під верхню плиту у разі зворотнього руху стрічки. Оснащення стійки гвинтом для регулювання кута її нахилу дозволяє вести точну настройку пристрою та встановлювати необхідну відстань між верхньою плитою та роликом. Оснащення поворотних важелів противагою дозволяє знизити тиск ролика на стрічку в процесі роботи конвеєра і знизити взаємний знос поверхні ролика і стрічки. Противага утворює разом з роликом неврівноважені ваги і дозволяє підібрати необхідне зусилля притиснення ролика до стрічки та утримувати необхідну чутливість пристрою. На Фіг.1 зображений пристрій для уловлювання стрічки похилого конвеєра. Пристрій складається з нижньої плити 1, верхньої плити 2, поворотних важелів 3, які за допомогою вертикальної стійки 4 та шарнірів 5 і 6 пов'язані з балкою 7, яку встановлено на ставі конвеєра (на схемі не показано). Один кінець важелів 3 жорстко зв'язаний з противагою 8, на іншому кінці цих важелів встановлений ролик 9. На балці 7 пристрою встановлений упор 10 з регулювальним гвинтом 11. Верхній кінець стійки 4 зігнутий у бік ролика 9 і на ньому встановлена противага 12. Нижня плита 1 розташована під холостою гілкою стрічки 13 і паралельно їй, а верхня плита 2 розташована над стрічкою конвеєра під кутом до неї. Вершина кута спрямована у бік верхнього кінця конвеєра. Пристрій встановлений поміж робочої гілки 14 та холостої гілки 13 конвеєра. Пристрій працює таким чином: Противагу 8 підбирають так, щоб ролик 9 був урівноважений нею і ледь торкався стрічки та нижньої поверхні верхньої плити 2. 4 У процесі роботи конвеєра ролик 9 котиться по внутрішній поверхні холостої гілки 13 конвеєрної стрічки, що рухається вниз. При цьому завдяки силі тертя поміж стрічкою 13 та роликом 9 він відсувається від плити 2 на невелику відстань і не торкається плити. При відмові гальмової системи конвеєра стрічка 13 під впливом вантажу, що лежить на робочій гілці 14 конвеєра, починає рухатися в зворотну сторону. Ролик 9 повертається в первісне положення, торкається нижньої поверхні плити 2 і за рахунок тертя поміж ними закочується у щілину між плитою 2 та стрічкою. Він притискає холосту гілку 13 стрічки до нижньої плити 1, і стрічка зупиняється. Після проведення ремонтних робіт і запуску конвеєра ролик 9 викочується з щілини і знову котиться по стрічці 13. В процесі роботи конвеєра упор 4 утримує важелі 3 з роликом 9 постійно під потрібним кутом, не дозволяючи йому самостійно рухатись вниз уздовж конвеєрної стрічки. У разі аварійної ситуації противага 12 разом зі стрічкою 13, яка у цьому випадку рухається в гору, змушують ролик 9 закочуватися під плиту 2. Регулювальним гвинтом 11 ведеться точна наладка положення ролика 9. Запропонований пристрій у випадку відмови гальмової системи конвеєра дозволяє надійно захопити стрічку, попереджуючи аварію і не дозволяє робочій гільці стрічки разом з розміщеним на ній вантажем на великій швидкості скочуватися вниз. Застосування пристрою запобігає травмуванню стрічки, виходу із ладу частини обладнання конвеєра і просипу матеріалу на підлогу приміщення. На практиці ролик не дозволяє стрічці зійти вниз більш ніж на 200мм. Невеликі габарити та те, що працездатність пристрою не залежить від кута підйому конвеєра, дозволяють використовувати пристрій навіть на похилих конвеєрах із малою відстанню поміж гілок стрічки конвеєра. 5 Комп’ютерна в ерстка Л.Литв иненко 34497 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
