Прес-форма для рівноканального кутового пресування

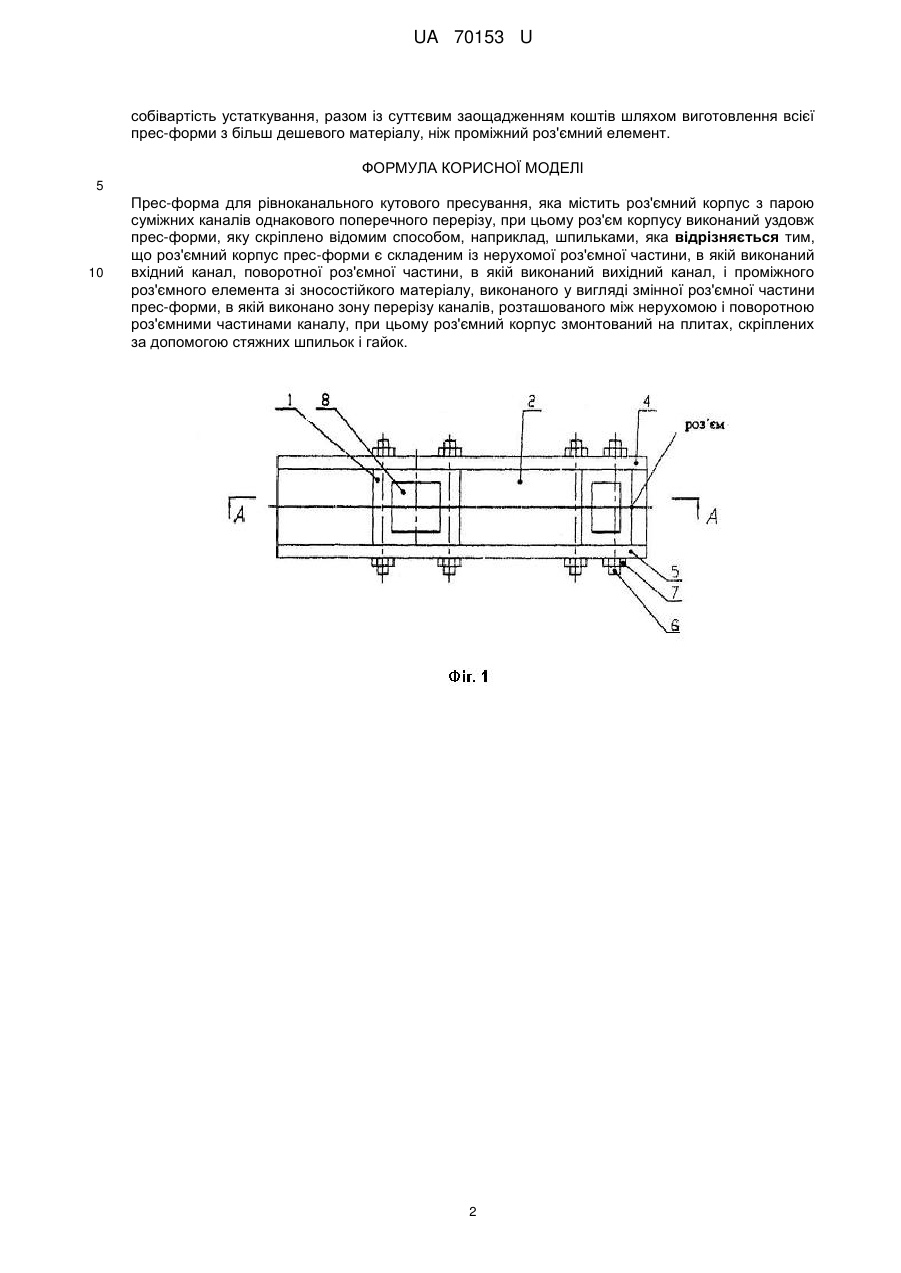

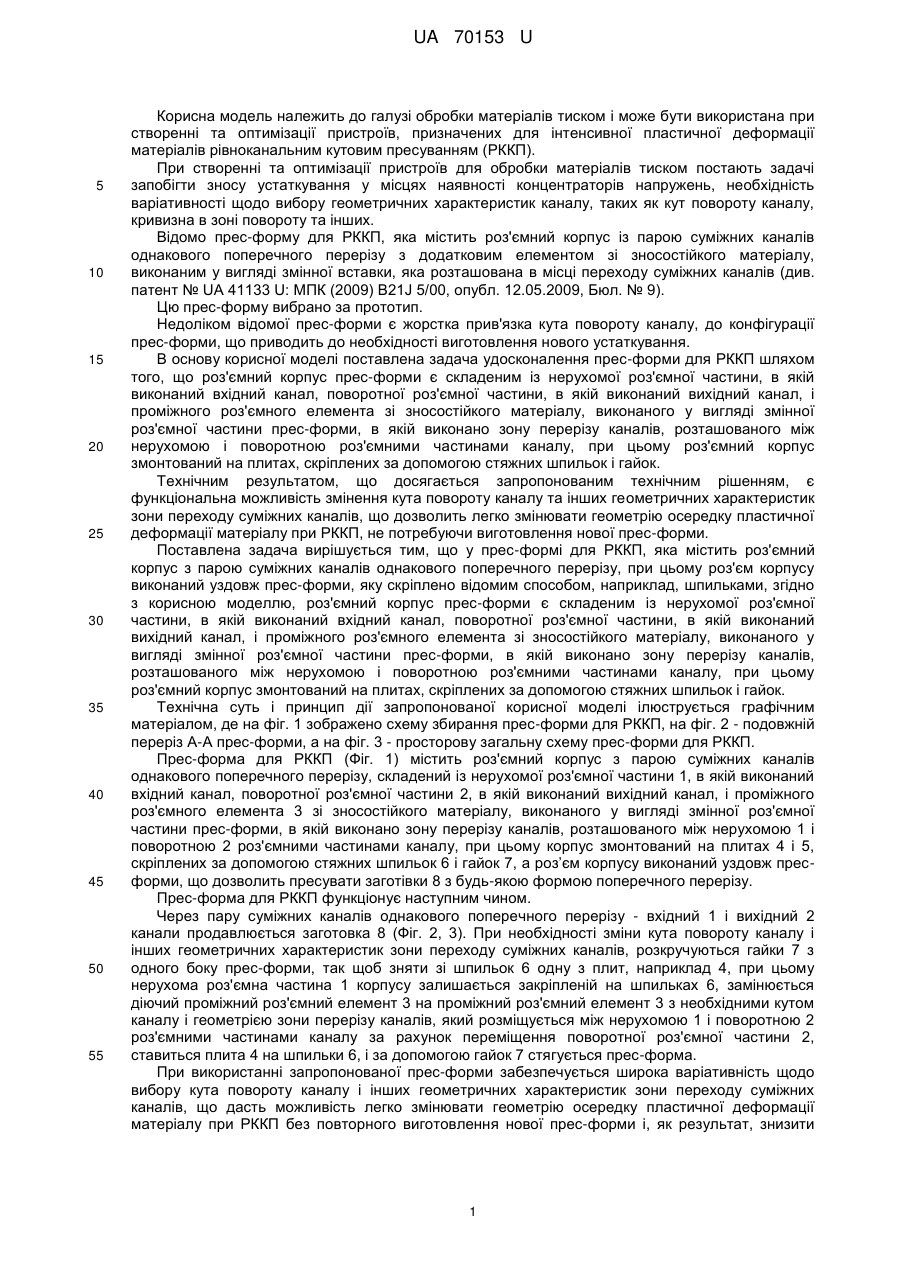

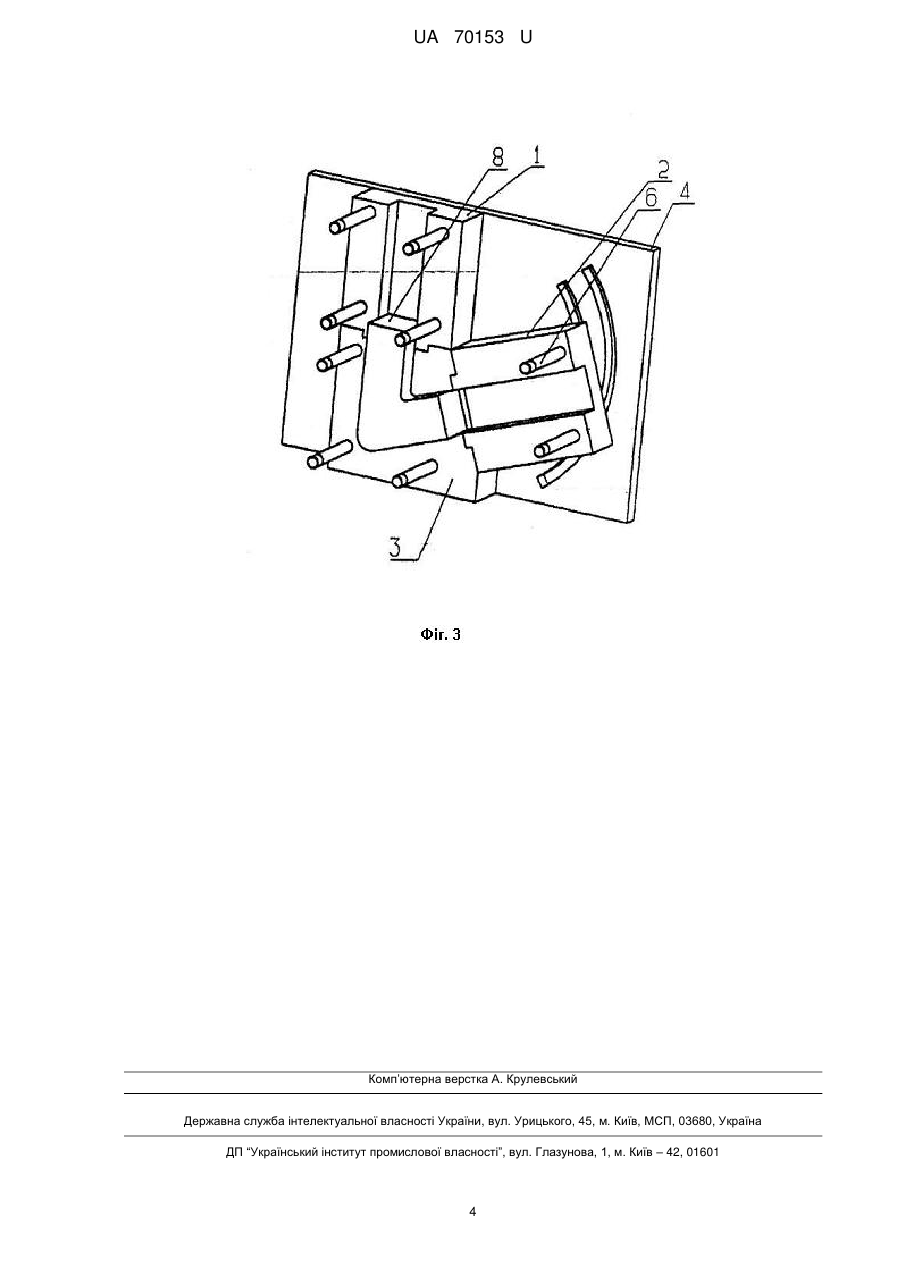

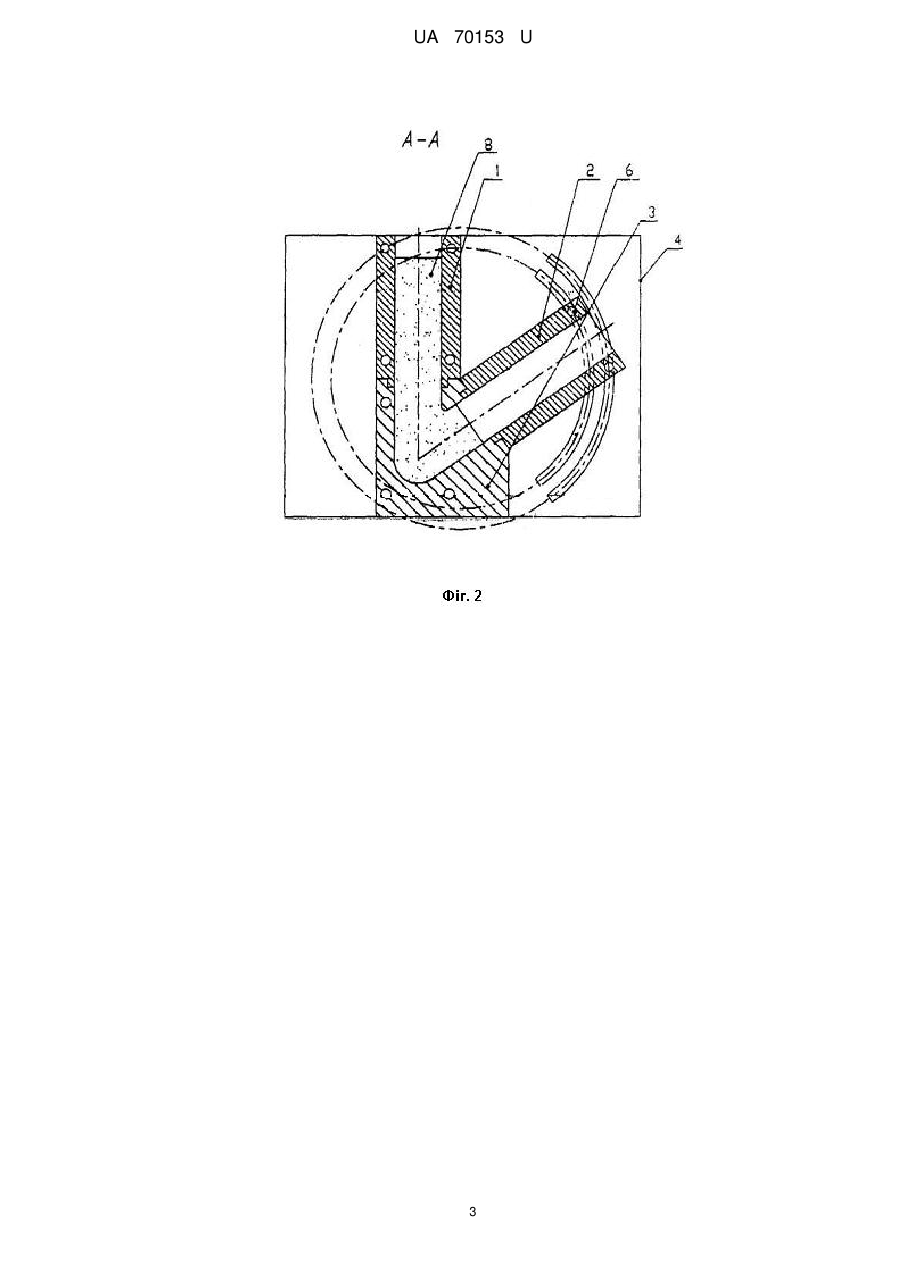

Реферат: UA 70153 U UA 70153 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі обробки матеріалів тиском і може бути використана при створенні та оптимізації пристроїв, призначених для інтенсивної пластичної деформації матеріалів рівноканальним кутовим пресуванням (РККП). При створенні та оптимізації пристроїв для обробки матеріалів тиском постають задачі запобігти зносу устаткування у місцях наявності концентраторів напружень, необхідність варіативності щодо вибору геометричних характеристик каналу, таких як кут повороту каналу, кривизна в зоні повороту та інших. Відомо прес-форму для РККП, яка містить роз'ємний корпус із парою суміжних каналів однакового поперечного перерізу з додатковим елементом зі зносостійкого матеріалу, виконаним у вигляді змінної вставки, яка розташована в місці переходу суміжних каналів (див. патент № UA 41133 U: МПК (2009) B21J 5/00, опубл. 12.05.2009, Бюл. № 9). Цю прес-форму вибрано за прототип. Недоліком відомої прес-форми є жорстка прив'язка кута повороту каналу, до конфігурації прес-форми, що приводить до необхідності виготовлення нового устаткування. В основу корисної моделі поставлена задача удосконалення прес-форми для РККП шляхом того, що роз'ємний корпус прес-форми є складеним із нерухомої роз'ємної частини, в якій виконаний вхідний канал, поворотної роз'ємної частини, в якій виконаний вихідний канал, і проміжного роз'ємного елемента зі зносостійкого матеріалу, виконаного у вигляді змінної роз'ємної частини прес-форми, в якій виконано зону перерізу каналів, розташованого між нерухомою і поворотною роз'ємними частинами каналу, при цьому роз'ємний корпус змонтований на плитах, скріплених за допомогою стяжних шпильок і гайок. Технічним результатом, що досягається запропонованим технічним рішенням, є функціональна можливість змінення кута повороту каналу та інших геометричних характеристик зони переходу суміжних каналів, що дозволить легко змінювати геометрію осередку пластичної деформації матеріалу при РККП, не потребуючи виготовлення нової прес-форми. Поставлена задача вирішується тим, що у прес-формі для РККП, яка містить роз'ємний корпус з парою суміжних каналів однакового поперечного перерізу, при цьому роз'єм корпусу виконаний уздовж прес-форми, яку скріплено відомим способом, наприклад, шпильками, згідно з корисною моделлю, роз'ємний корпус прес-форми є складеним із нерухомої роз'ємної частини, в якій виконаний вхідний канал, поворотної роз'ємної частини, в якій виконаний вихідний канал, і проміжного роз'ємного елемента зі зносостійкого матеріалу, виконаного у вигляді змінної роз'ємної частини прес-форми, в якій виконано зону перерізу каналів, розташованого між нерухомою і поворотною роз'ємними частинами каналу, при цьому роз'ємний корпус змонтований на плитах, скріплених за допомогою стяжних шпильок і гайок. Технічна суть і принцип дії запропонованої корисної моделі ілюструється графічним матеріалом, де на фіг. 1 зображено схему збирання прес-форми для РККП, на фіг. 2 - подовжній переріз А-А прес-форми, а на фіг. 3 - просторову загальну схему прес-форми для РККП. Прес-форма для РККП (Фіг. 1) містить роз'ємний корпус з парою суміжних каналів однакового поперечного перерізу, складений із нерухомої роз'ємної частини 1, в якій виконаний вхідний канал, поворотної роз'ємної частини 2, в якій виконаний вихідний канал, і проміжного роз'ємного елемента 3 зі зносостійкого матеріалу, виконаного у вигляді змінної роз'ємної частини прес-форми, в якій виконано зону перерізу каналів, розташованого між нерухомою 1 і поворотною 2 роз'ємними частинами каналу, при цьому корпус змонтований на плитах 4 і 5, скріплених за допомогою стяжних шпильок 6 і гайок 7, а роз’єм корпусу виконаний уздовж пресформи, що дозволить пресувати заготівки 8 з будь-якою формою поперечного перерізу. Прес-форма для РККП функціонує наступним чином. Через пару суміжних каналів однакового поперечного перерізу - вхідний 1 і вихідний 2 канали продавлюється заготовка 8 (Фіг. 2, 3). При необхідності зміни кута повороту каналу і інших геометричних характеристик зони переходу суміжних каналів, розкручуються гайки 7 з одного боку прес-форми, так щоб зняти зі шпильок 6 одну з плит, наприклад 4, при цьому нерухома роз'ємна частина 1 корпусу залишається закріпленій на шпильках 6, замінюється діючий проміжний роз'ємний елемент 3 на проміжний роз'ємний елемент 3 з необхідними кутом каналу і геометрією зони перерізу каналів, який розміщується між нерухомою 1 і поворотною 2 роз'ємними частинами каналу за рахунок переміщення поворотної роз'ємної частини 2, ставиться плита 4 на шпильки 6, і за допомогою гайок 7 стягується прес-форма. При використанні запропонованої прес-форми забезпечується широка варіативність щодо вибору кута повороту каналу і інших геометричних характеристик зони переходу суміжних каналів, що дасть можливість легко змінювати геометрію осередку пластичної деформації матеріалу при РККП без повторного виготовлення нової прес-форми і, як результат, знизити 1 UA 70153 U собівартість устаткування, разом із суттєвим заощадженням коштів шляхом виготовлення всієї прес-форми з більш дешевого матеріалу, ніж проміжний роз'ємний елемент. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Прес-форма для рівноканального кутового пресування, яка містить роз'ємний корпус з парою суміжних каналів однакового поперечного перерізу, при цьому роз'єм корпусу виконаний уздовж прес-форми, яку скріплено відомим способом, наприклад, шпильками, яка відрізняється тим, що роз'ємний корпус прес-форми є складеним із нерухомої роз'ємної частини, в якій виконаний вхідний канал, поворотної роз'ємної частини, в якій виконаний вихідний канал, і проміжного роз'ємного елемента зі зносостійкого матеріалу, виконаного у вигляді змінної роз'ємної частини прес-форми, в якій виконано зону перерізу каналів, розташованого між нерухомою і поворотною роз'ємними частинами каналу, при цьому роз'ємний корпус змонтований на плитах, скріплених за допомогою стяжних шпильок і гайок. 2 UA 70153 U 3 UA 70153 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
