Спосіб визначення технічного становища будівель та споруд водопостачання

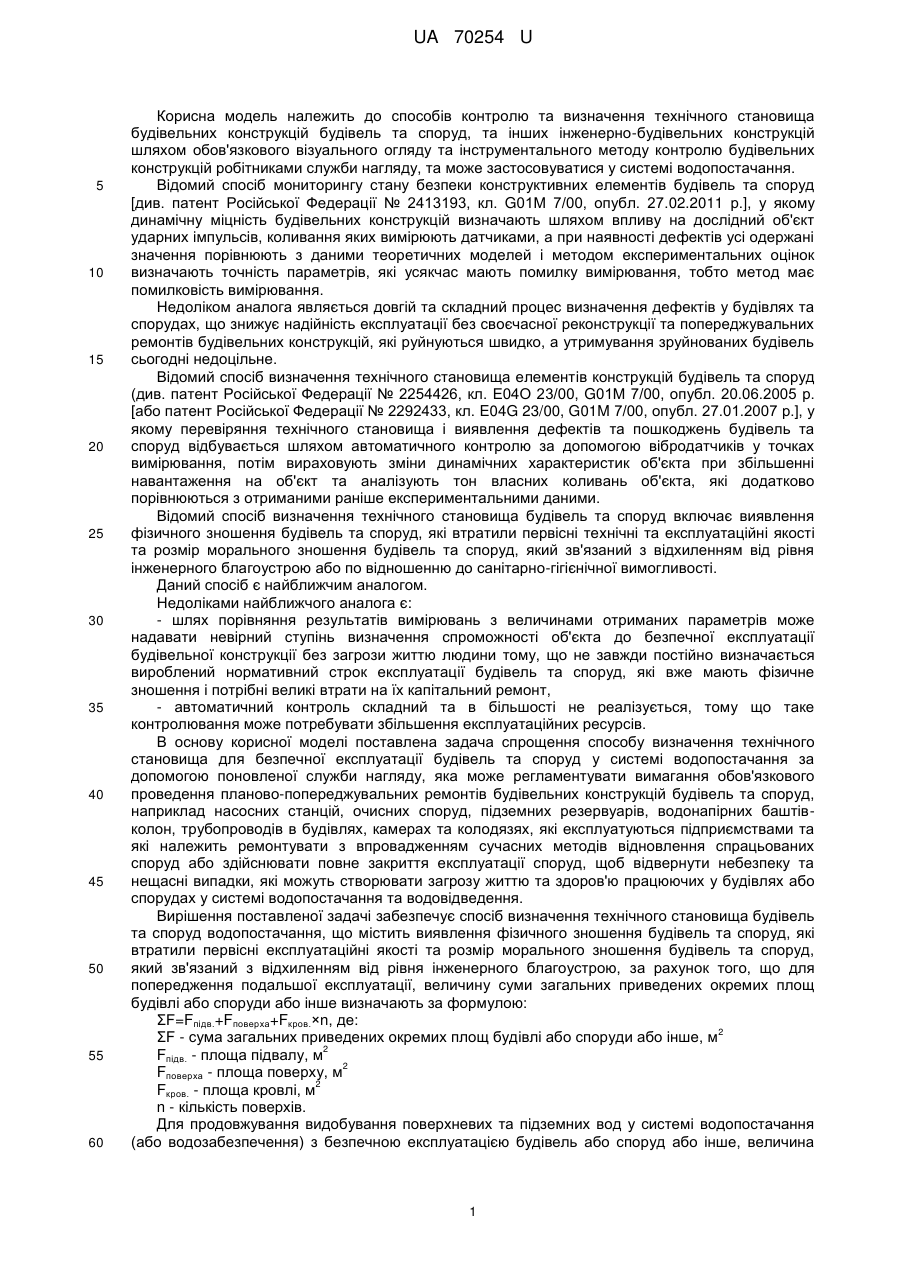

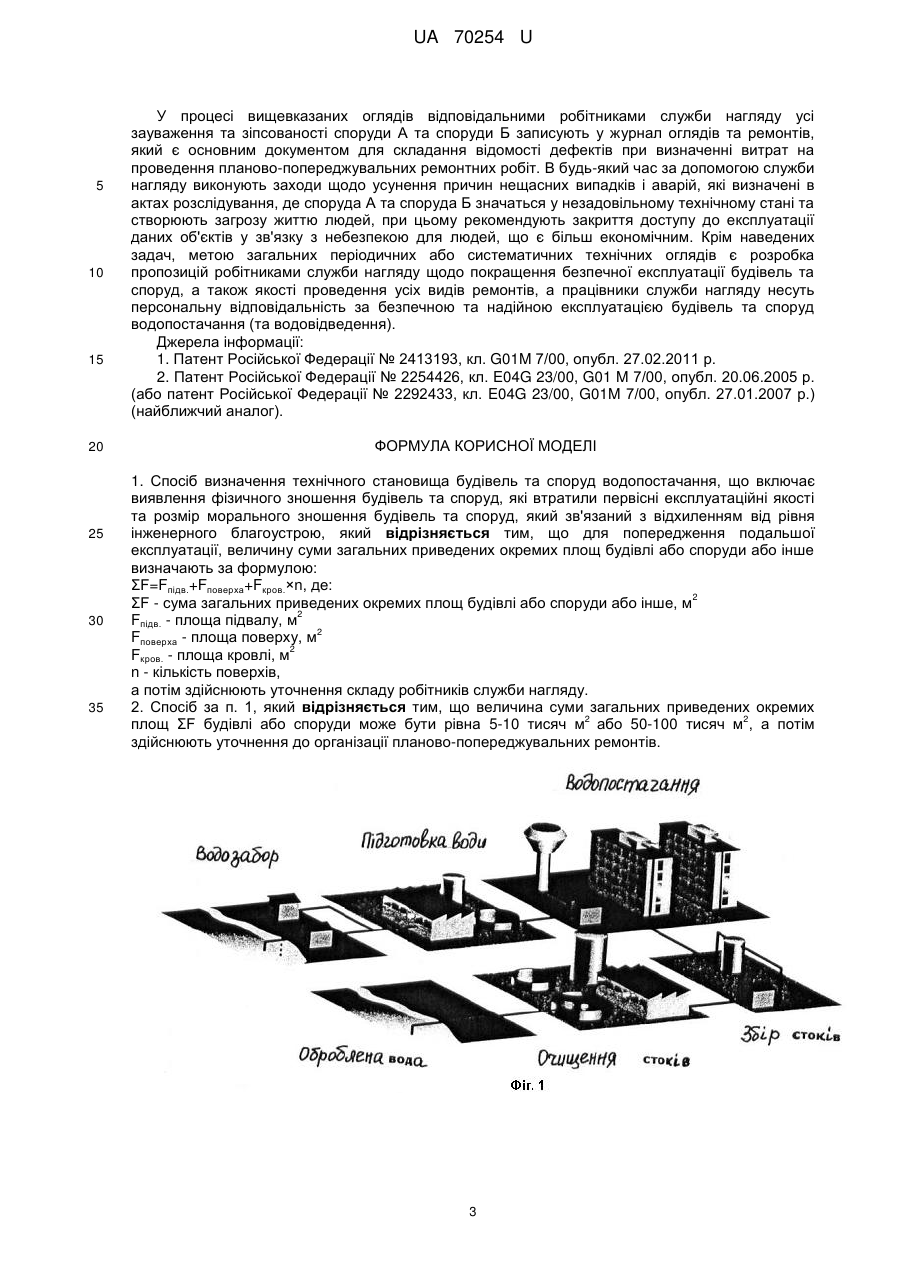

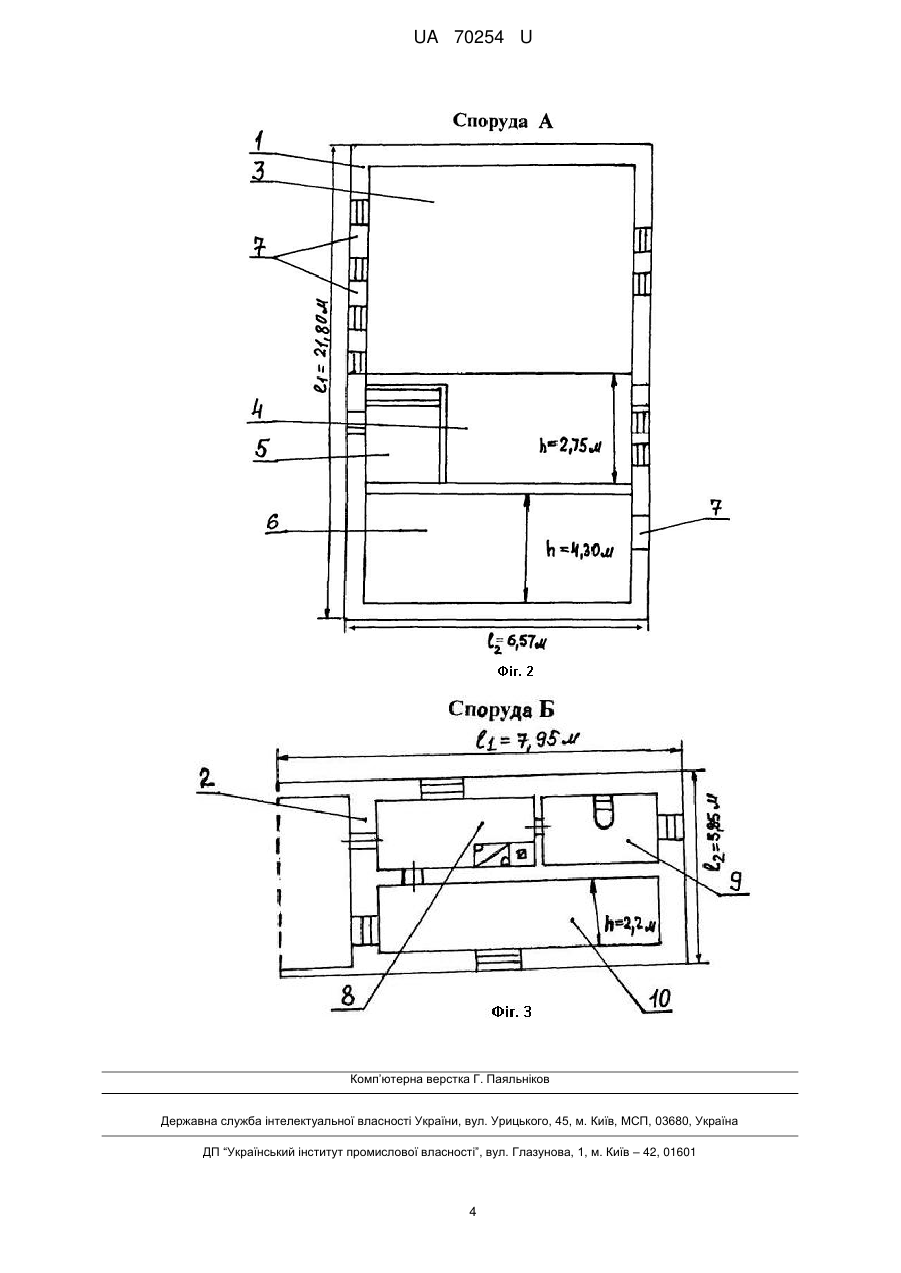

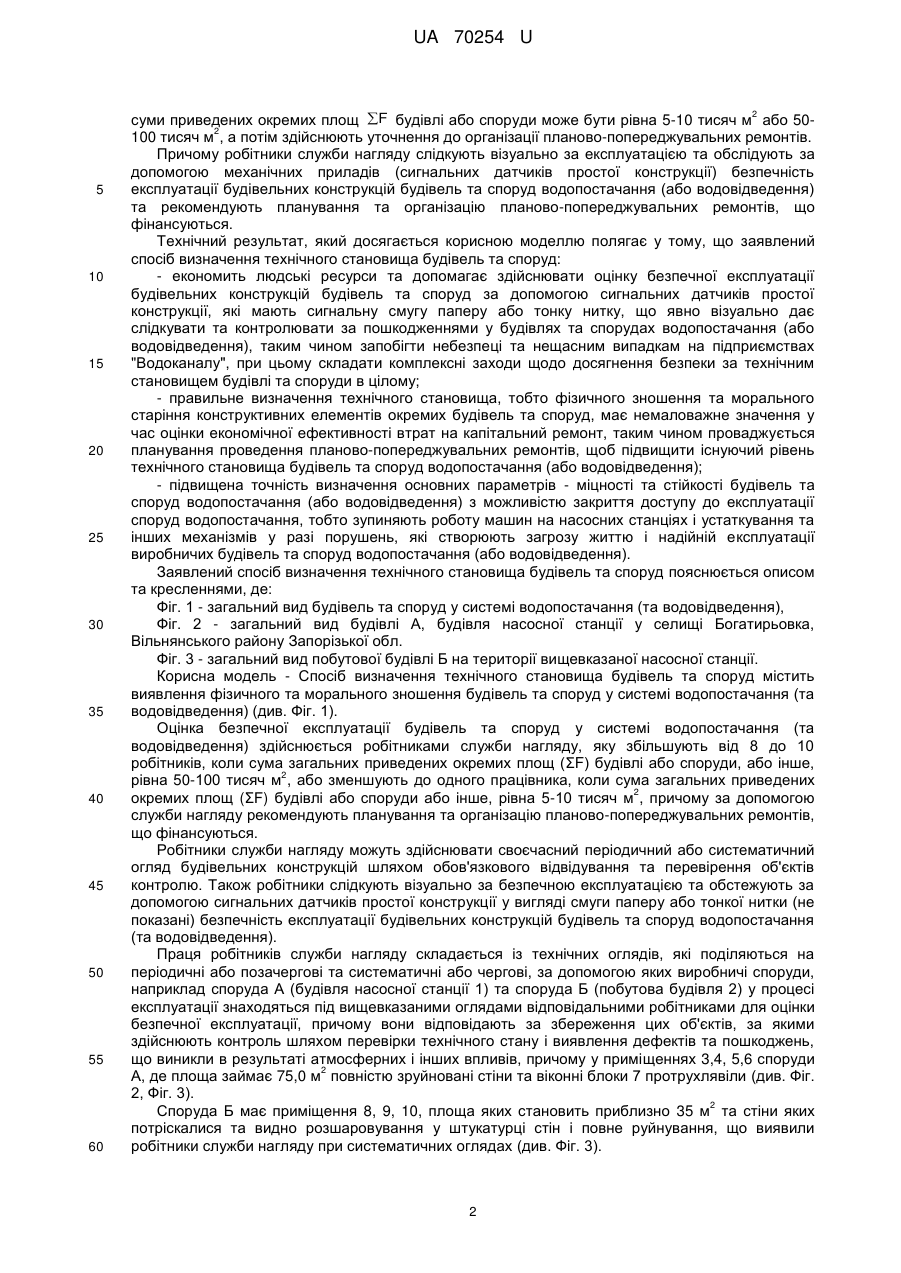

Реферат: Спосіб визначення технічного становища будівель та споруд водопостачання включає виявлення фізичного зношення будівель та споруд, які втратили первісні експлуатаційні якості та розмір морального зношення будівель та споруд. UA 70254 U (12) UA 70254 U UA 70254 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів контролю та визначення технічного становища будівельних конструкцій будівель та споруд, та інших інженерно-будівельних конструкцій шляхом обов'язкового візуального огляду та інструментального методу контролю будівельних конструкцій робітниками служби нагляду, та може застосовуватися у системі водопостачання. Відомий спосіб мониторингу стану безпеки конструктивних елементів будівель та споруд [див. патент Російської Федерації № 2413193, кл. G01М 7/00, опубл. 27.02.2011 р.], у якому динамічну міцність будівельних конструкцій визначають шляхом впливу на дослідний об'єкт ударних імпульсів, коливання яких вимірюють датчиками, а при наявності дефектів усі одержані значення порівнюють з даними теоретичних моделей і методом експериментальних оцінок визначають точність параметрів, які усякчас мають помилку вимірювання, тобто метод має помилковість вимірювання. Недоліком аналога являється довгій та складний процес визначення дефектів у будівлях та спорудах, що знижує надійність експлуатації без своєчасної реконструкції та попереджувальних ремонтів будівельних конструкцій, які руйнуються швидко, а утримування зруйнованих будівель сьогодні недоцільне. Відомий спосіб визначення технічного становища елементів конструкцій будівель та споруд (див. патент Російської Федерації № 2254426, кл. Е04О 23/00, G01М 7/00, опубл. 20.06.2005 р. [або патент Російської Федерації № 2292433, кл. E04G 23/00, G01M 7/00, опубл. 27.01.2007 р.], у якому перевіряння технічного становища і виявлення дефектів та пошкоджень будівель та споруд відбувається шляхом автоматичного контролю за допомогою вібродатчиків у точках вимірювання, потім вираховують зміни динамічних характеристик об'єкта при збільшенні навантаження на об'єкт та аналізують тон власних коливань об'єкта, які додатково порівнюються з отриманими раніше експериментальними даними. Відомий спосіб визначення технічного становища будівель та споруд включає виявлення фізичного зношення будівель та споруд, які втратили первісні технічні та експлуатаційні якості та розмір морального зношення будівель та споруд, який зв'язаний з відхиленням від рівня інженерного благоустрою або по відношенню до санітарно-гігієнічної вимогливості. Даний спосіб є найближчим аналогом. Недоліками найближчого аналога є: - шлях порівняння результатів вимірювань з величинами отриманих параметрів може надавати невірний ступінь визначення спроможності об'єкта до безпечної експлуатації будівельної конструкції без загрози життю людини тому, що не завжди постійно визначається вироблений нормативний строк експлуатації будівель та споруд, які вже мають фізичне зношення і потрібні великі втрати на їх капітальний ремонт, - автоматичний контроль складний та в більшості не реалізується, тому що таке контролювання може потребувати збільшення експлуатаційних ресурсів. В основу корисної моделі поставлена задача спрощення способу визначення технічного становища для безпечної експлуатації будівель та споруд у системі водопостачання за допомогою поновленої служби нагляду, яка може регламентувати вимагання обов'язкового проведення планово-попереджувальних ремонтів будівельних конструкцій будівель та споруд, наприклад насосних станцій, очисних споруд, підземних резервуарів, водонапірних баштівколон, трубопроводів в будівлях, камерах та колодязях, які експлуатуються підприємствами та які належить ремонтувати з впровадженням сучасних методів відновлення спрацьованих споруд або здійснювати повне закриття експлуатації споруд, щоб відвернути небезпеку та нещасні випадки, які можуть створювати загрозу життю та здоров'ю працюючих у будівлях або спорудах у системі водопостачання та водовідведення. Вирішення поставленої задачі забезпечує спосіб визначення технічного становища будівель та споруд водопостачання, що містить виявлення фізичного зношення будівель та споруд, які втратили первісні експлуатаційні якості та розмір морального зношення будівель та споруд, який зв'язаний з відхиленням від рівня інженерного благоустрою, за рахунок того, що для попередження подальшої експлуатації, величину суми загальних приведених окремих площ будівлі або споруди або інше визначають за формулою: ΣF=Fпідв.+Fповерха+Fкров.×n, де: 2 ΣF - сума загальних приведених окремих площ будівлі або споруди або інше, м 2 Fпідв. - площа підвалу, м 2 Fповерха - площа поверху, м 2 Fкров. - площа кровлі, м n - кількість поверхів. Для продовжування видобування поверхневих та підземних вод у системі водопостачання (або водозабезпечення) з безпечною експлуатацією будівель або споруд або інше, величина 1 UA 70254 U суми приведених окремих площ F будівлі або споруди може бути рівна 5-10 тисяч м або 502 100 тисяч м , а потім здійснюють уточнення до організації планово-попереджувальних ремонтів. Причому робітники служби нагляду слідкують візуально за експлуатацією та обслідують за допомогою механічних приладів (сигнальних датчиків простої конструкції) безпечність експлуатації будівельних конструкцій будівель та споруд водопостачання (або водовідведення) та рекомендують планування та організацію планово-попереджувальних ремонтів, що фінансуються. Технічний результат, який досягається корисною моделлю полягає у тому, що заявлений спосіб визначення технічного становища будівель та споруд: - економить людські ресурси та допомагає здійснювати оцінку безпечної експлуатації будівельних конструкцій будівель та споруд за допомогою сигнальних датчиків простої конструкції, які мають сигнальну смугу паперу або тонку нитку, що явно візуально дає слідкувати та контролювати за пошкодженнями у будівлях та спорудах водопостачання (або водовідведення), таким чином запобігти небезпеці та нещасним випадкам на підприємствах "Водоканалу", при цьому складати комплексні заходи щодо досягнення безпеки за технічним становищем будівлі та споруди в цілому; - правильне визначення технічного становища, тобто фізичного зношення та морального старіння конструктивних елементів окремих будівель та споруд, має немаловажне значення у час оцінки економічної ефективності втрат на капітальний ремонт, таким чином проваджується планування проведення планово-попереджувальних ремонтів, щоб підвищити існуючий рівень технічного становища будівель та споруд водопостачання (або водовідведення); - підвищена точність визначення основних параметрів - міцності та стійкості будівель та споруд водопостачання (або водовідведення) з можливістю закриття доступу до експлуатації споруд водопостачання, тобто зупиняють роботу машин на насосних станціях і устаткування та інших механізмів у разі порушень, які створюють загрозу життю і надійній експлуатації виробничих будівель та споруд водопостачання (або водовідведення). Заявлений спосіб визначення технічного становища будівель та споруд пояснюється описом та кресленнями, де: Фіг. 1 - загальний вид будівель та споруд у системі водопостачання (та водовідведення), Фіг. 2 - загальний вид будівлі А, будівля насосної станції у селищі Богатирьовка, Вільнянського району Запорізької обл. Фіг. 3 - загальний вид побутової будівлі Б на території вищевказаної насосної станції. Корисна модель - Спосіб визначення технічного становища будівель та споруд містить виявлення фізичного та морального зношення будівель та споруд у системі водопостачання (та водовідведення) (див. Фіг. 1). Оцінка безпечної експлуатації будівель та споруд у системі водопостачання (та водовідведення) здійснюється робітниками служби нагляду, яку збільшують від 8 до 10 робітників, коли сума загальних приведених окремих площ (ΣF) будівлі або споруди, або інше, 2 рівна 50-100 тисяч м , або зменшують до одного працівника, коли сума загальних приведених 2 окремих площ (ΣF) будівлі або споруди або інше, рівна 5-10 тисяч м , причому за допомогою служби нагляду рекомендують планування та організацію планово-попереджувальних ремонтів, що фінансуються. Робітники служби нагляду можуть здійснювати своєчасний періодичний або систематичний огляд будівельних конструкцій шляхом обов'язкового відвідування та перевірення об'єктів контролю. Також робітники слідкують візуально за безпечною експлуатацією та обстежують за допомогою сигнальних датчиків простої конструкції у вигляді смуги паперу або тонкої нитки (не показані) безпечність експлуатації будівельних конструкцій будівель та споруд водопостачання (та водовідведення). Праця робітників служби нагляду складається із технічних оглядів, які поділяються на періодичні або позачергові та систематичні або чергові, за допомогою яких виробничі споруди, наприклад споруда А (будівля насосної станції 1) та споруда Б (побутова будівля 2) у процесі експлуатації знаходяться під вищевказаними оглядами відповідальними робітниками для оцінки безпечної експлуатації, причому вони відповідають за збереження цих об'єктів, за якими здійснюють контроль шляхом перевірки технічного стану і виявлення дефектів та пошкоджень, що виникли в результаті атмосферних і інших впливів, причому у приміщеннях 3,4, 5,6 споруди 2 А, де площа займає 75,0 м повністю зруйновані стіни та віконні блоки 7 протрухлявіли (див. Фіг. 2, Фіг. 3). 2 Споруда Б має приміщення 8, 9, 10, площа яких становить приблизно 35 м та стіни яких потріскалися та видно розшаровування у штукатурці стін і повне руйнування, що виявили робітники служби нагляду при систематичних оглядах (див. Фіг. 3). 2 5 10 15 20 25 30 35 40 45 50 55 60 2 UA 70254 U 5 10 15 20 25 30 35 У процесі вищевказаних оглядів відповідальними робітниками служби нагляду усі зауваження та зіпсованості споруди А та споруди Б записують у журнал оглядів та ремонтів, який є основним документом для складання відомості дефектів при визначенні витрат на проведення планово-попереджувальних ремонтних робіт. В будь-який час за допомогою служби нагляду виконують заходи щодо усунення причин нещасних випадків і аварій, які визначені в актах розслідування, де споруда А та споруда Б значаться у незадовільному технічному стані та створюють загрозу життю людей, при цьому рекомендують закриття доступу до експлуатації даних об'єктів у зв'язку з небезпекою для людей, що є більш економічним. Крім наведених задач, метою загальних періодичних або систематичних технічних оглядів є розробка пропозицій робітниками служби нагляду щодо покращення безпечної експлуатації будівель та споруд, а також якості проведення усіх видів ремонтів, а працівники служби нагляду несуть персональну відповідальність за безпечною та надійною експлуатацією будівель та споруд водопостачання (та водовідведення). Джерела інформації: 1. Патент Російської Федерації № 2413193, кл. G01M 7/00, опубл. 27.02.2011 р. 2. Патент Російської Федерації № 2254426, кл. E04G 23/00, G01 M 7/00, опубл. 20.06.2005 р. (або патент Російської Федерації № 2292433, кл. E04G 23/00, G01M 7/00, опубл. 27.01.2007 р.) (найближчий аналог). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб визначення технічного становища будівель та споруд водопостачання, що включає виявлення фізичного зношення будівель та споруд, які втратили первісні експлуатаційні якості та розмір морального зношення будівель та споруд, який зв'язаний з відхиленням від рівня інженерного благоустрою, який відрізняється тим, що для попередження подальшої експлуатації, величину суми загальних приведених окремих площ будівлі або споруди або інше визначають за формулою: ΣF=Fпідв.+Fповерха+Fкров.×n, де: 2 ΣF - сума загальних приведених окремих площ будівлі або споруди або інше, м 2 Fпідв. - площа підвалу, м 2 Fповерха - площа поверху, м 2 Fкров. - площа кровлі, м n - кількість поверхів, а потім здійснюють уточнення складу робітників служби нагляду. 2. Спосіб за п. 1, який відрізняється тим, що величина суми загальних приведених окремих 2 2 площ ΣF будівлі або споруди може бути рівна 5-10 тисяч м або 50-100 тисяч м , а потім здійснюють уточнення до організації планово-попереджувальних ремонтів. 3 UA 70254 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
