Спосіб розвантаження породного масиву на локальних ділянках гірничих виробок

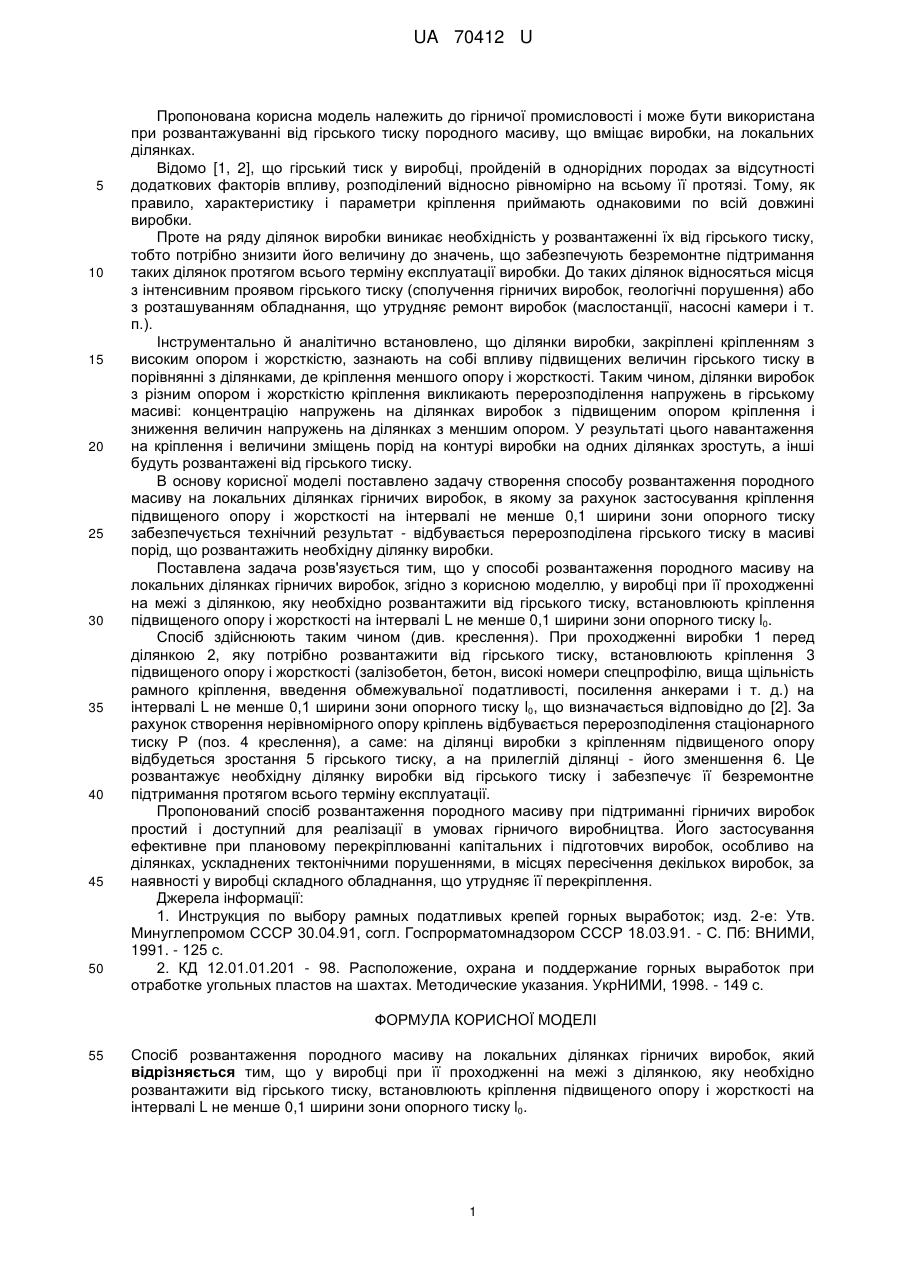

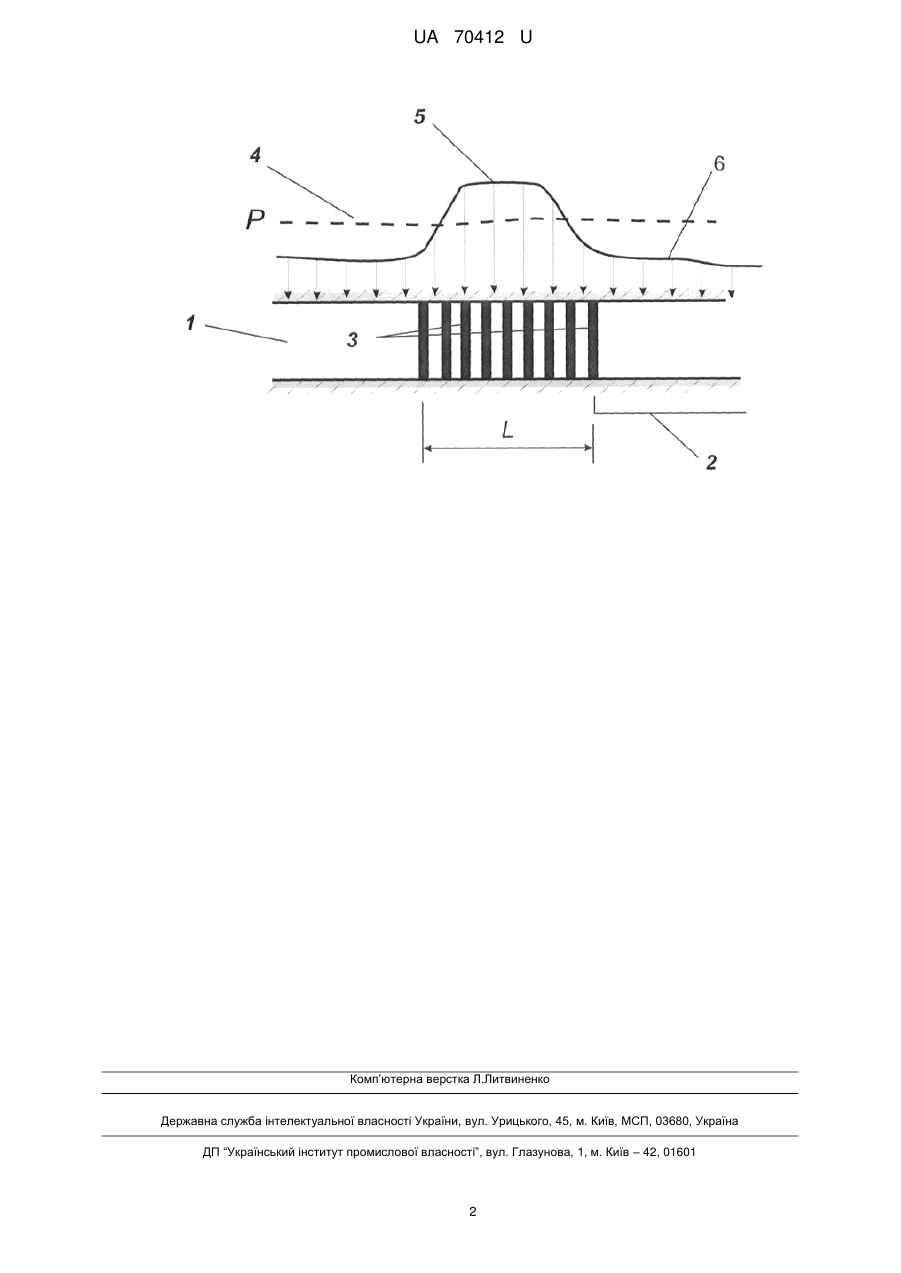

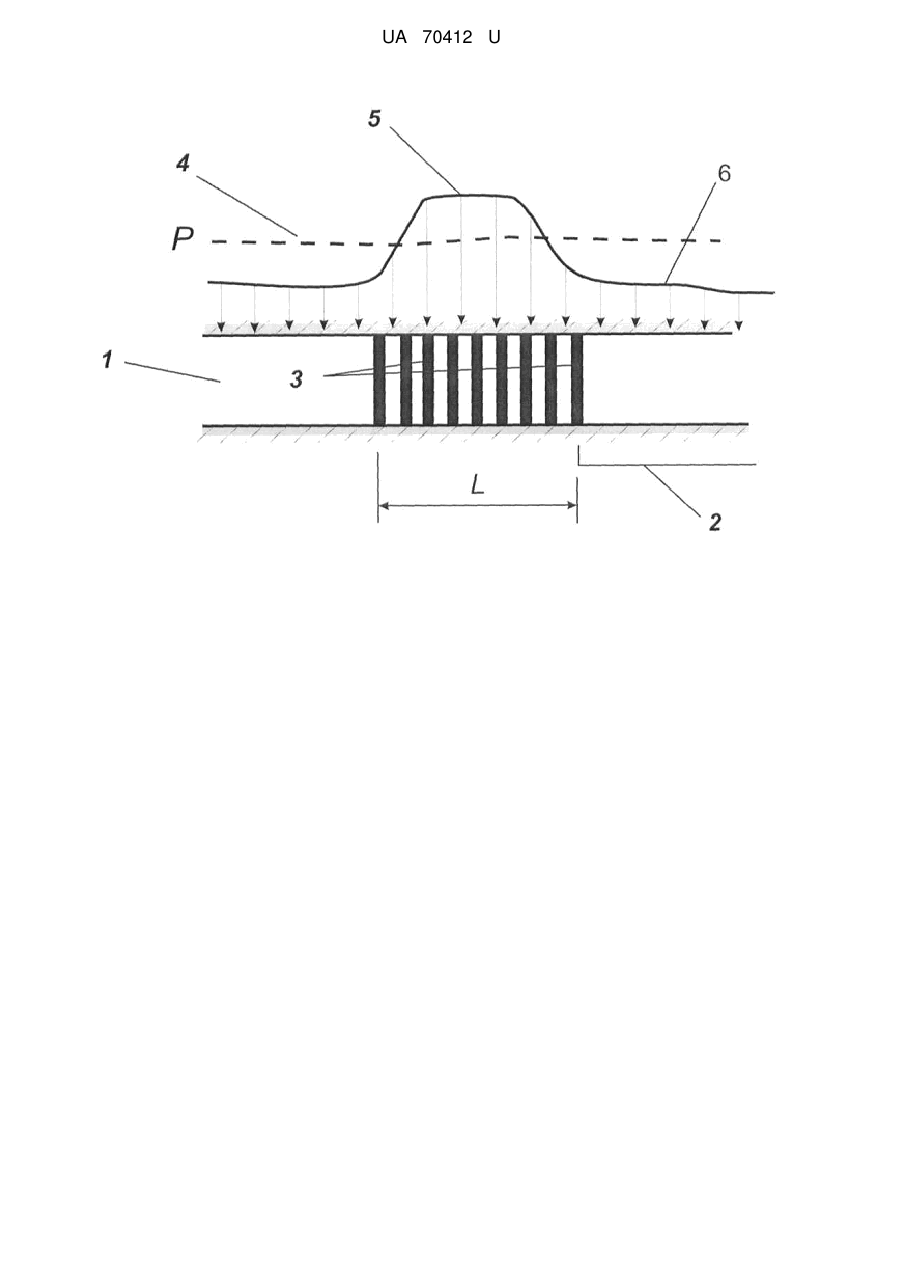

Реферат: Спосіб розвантаження породного масиву на локальних ділянках гірничих виробок. У виробці при її проходженні на межі з ділянкою, яку необхідно розвантажити від гірського тиску, встановлюють кріплення підвищеного опору і жорсткості на інтервалі L не менше 0,1 ширини зони опорного тиску l0. UA 70412 U (12) UA 70412 U UA 70412 U 5 10 15 20 25 30 35 40 45 50 Пропонована корисна модель належить до гірничої промисловості і може бути використана при розвантажуванні від гірського тиску породного масиву, що вміщає виробки, на локальних ділянках. Відомо [1, 2], що гірський тиск у виробці, пройденій в однорідних породах за відсутності додаткових факторів впливу, розподілений відносно рівномірно на всьому її протязі. Тому, як правило, характеристику і параметри кріплення приймають однаковими по всій довжині виробки. Проте на ряду ділянок виробки виникає необхідність у розвантаженні їх від гірського тиску, тобто потрібно знизити його величину до значень, що забезпечують безремонтне підтримання таких ділянок протягом всього терміну експлуатації виробки. До таких ділянок відносяться місця з інтенсивним проявом гірського тиску (сполучення гірничих виробок, геологічні порушення) або з розташуванням обладнання, що утрудняє ремонт виробок (маслостанції, насосні камери і т. п.). Інструментально й аналітично встановлено, що ділянки виробки, закріплені кріпленням з високим опором і жорсткістю, зазнають на собі впливу підвищених величин гірського тиску в порівнянні з ділянками, де кріплення меншого опору і жорсткості. Таким чином, ділянки виробок з різним опором і жорсткістю кріплення викликають перерозподілення напружень в гірському масиві: концентрацію напружень на ділянках виробок з підвищеним опором кріплення і зниження величин напружень на ділянках з меншим опором. У результаті цього навантаження на кріплення і величини зміщень порід на контурі виробки на одних ділянках зростуть, а інші будуть розвантажені від гірського тиску. В основу корисної моделі поставлено задачу створення способу розвантаження породного масиву на локальних ділянках гірничих виробок, в якому за рахунок застосування кріплення підвищеного опору і жорсткості на інтервалі не менше 0,1 ширини зони опорного тиску забезпечується технічний результат - відбувається перерозподілена гірського тиску в масиві порід, що розвантажить необхідну ділянку виробки. Поставлена задача розв'язується тим, що у способі розвантаження породного масиву на локальних ділянках гірничих виробок, згідно з корисною моделлю, у виробці при її проходженні на межі з ділянкою, яку необхідно розвантажити від гірського тиску, встановлюють кріплення підвищеного опору і жорсткості на інтервалі L не менше 0,1 ширини зони опорного тиску l0. Спосіб здійснюють таким чином (див. креслення). При проходженні виробки 1 перед ділянкою 2, яку потрібно розвантажити від гірського тиску, встановлюють кріплення 3 підвищеного опору і жорсткості (залізобетон, бетон, високі номери спецпрофілю, вища щільність рамного кріплення, введення обмежувальної податливості, посилення анкерами і т. д.) на інтервалі L не менше 0,1 ширини зони опорного тиску l0, що визначається відповідно до [2]. За рахунок створення нерівномірного опору кріплень відбувається перерозподілення стаціонарного тиску Р (поз. 4 креслення), а саме: на ділянці виробки з кріпленням підвищеного опору відбудеться зростання 5 гірського тиску, а на прилеглій ділянці - його зменшення 6. Це розвантажує необхідну ділянку виробки від гірського тиску і забезпечує її безремонтне підтримання протягом всього терміну експлуатації. Пропонований спосіб розвантаження породного масиву при підтриманні гірничих виробок простий і доступний для реалізації в умовах гірничого виробництва. Його застосування ефективне при плановому перекріплюванні капітальних і підготовчих виробок, особливо на ділянках, ускладнених тектонічними порушеннями, в місцях пересічення декількох виробок, за наявності у виробці складного обладнання, що утрудняє її перекріплення. Джерела інформації: 1. Инструкция по выбору рамных податливых крепей горных выработок; изд. 2-е: Утв. Минуглепромом СССР 30.04.91, согл. Госпрорматомнадзором СССР 18.03.91. - С. Пб: ВНИМИ, 1991. - 125 с. 2. КД 12.01.01.201 - 98. Расположение, охрана и поддержание горных выработок при отработке угольных пластов на шахтах. Методические указания. УкрНИМИ, 1998. - 149 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб розвантаження породного масиву на локальних ділянках гірничих виробок, який відрізняється тим, що у виробці при її проходженні на межі з ділянкою, яку необхідно розвантажити від гірського тиску, встановлюють кріплення підвищеного опору і жорсткості на інтервалі L не менше 0,1 ширини зони опорного тиску l0. 1 UA 70412 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
