Пристрій для визначення ступеня розпуску волокнистих матеріалів

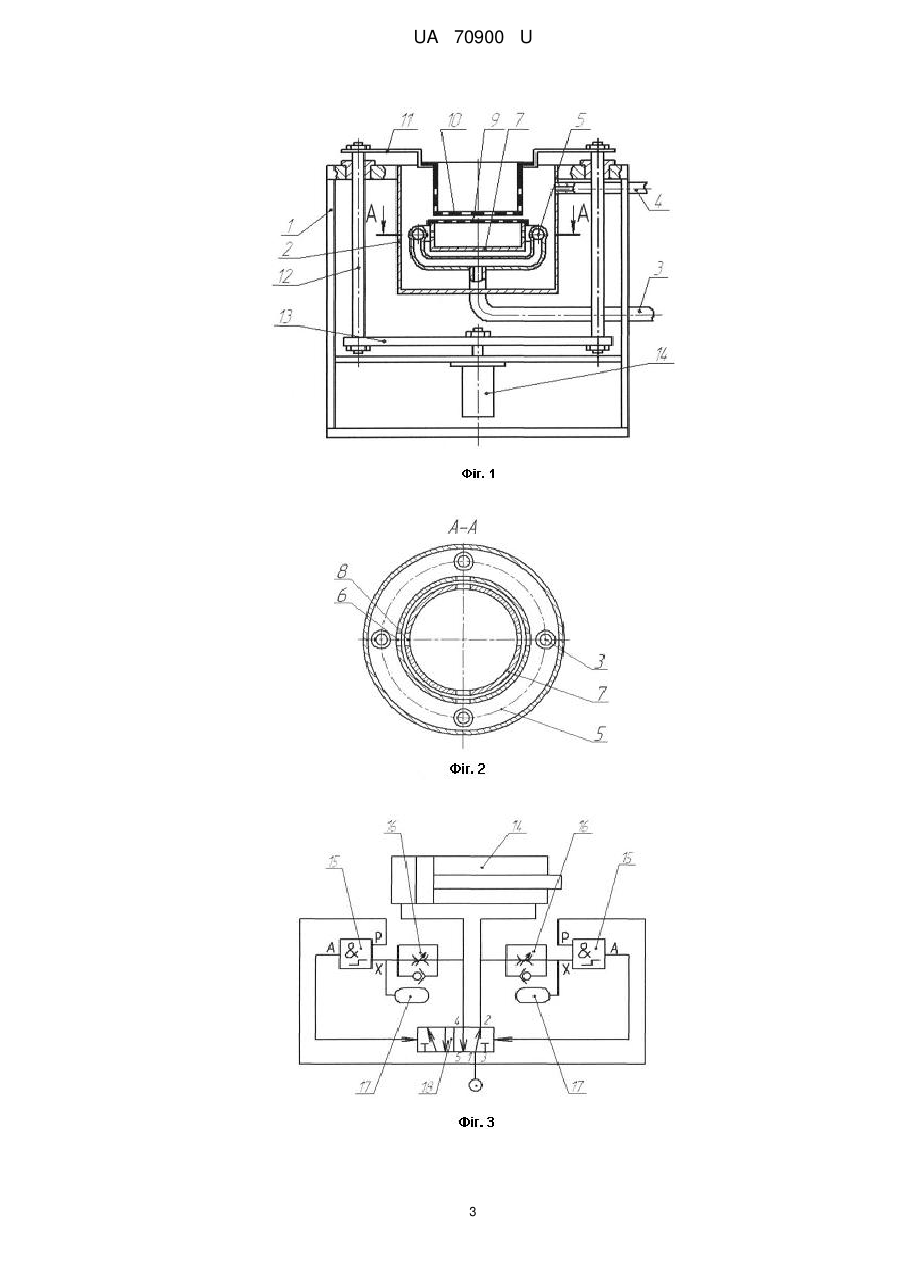

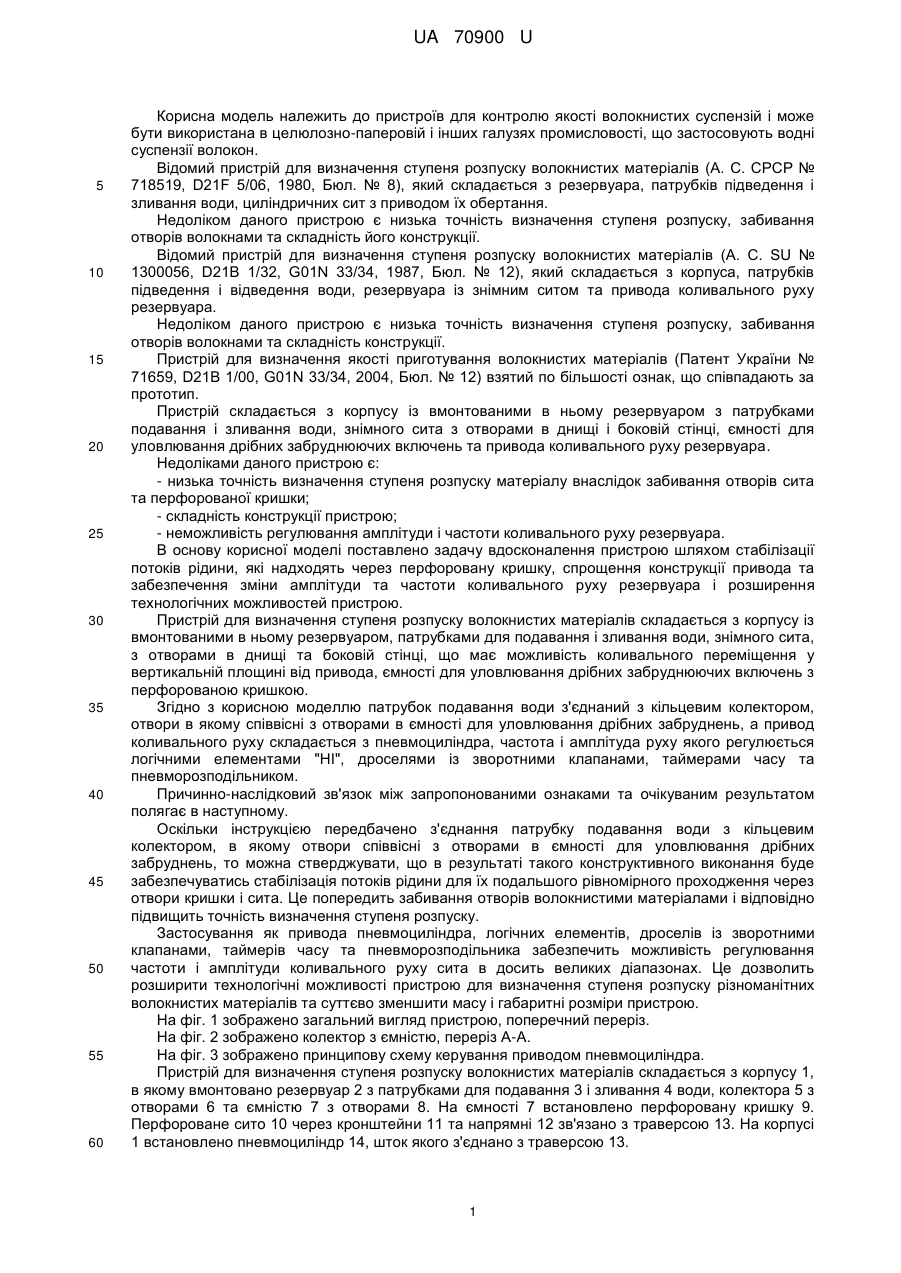

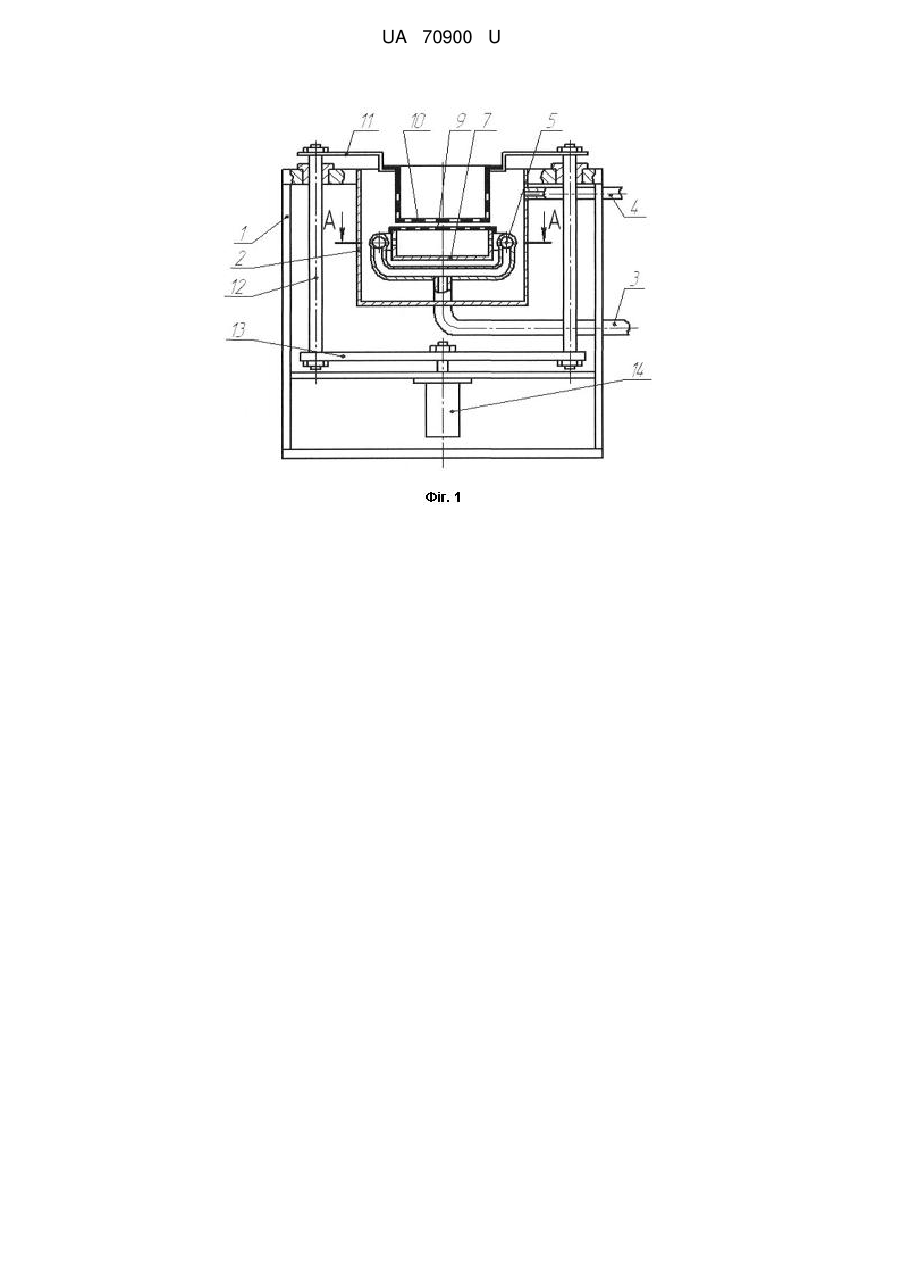

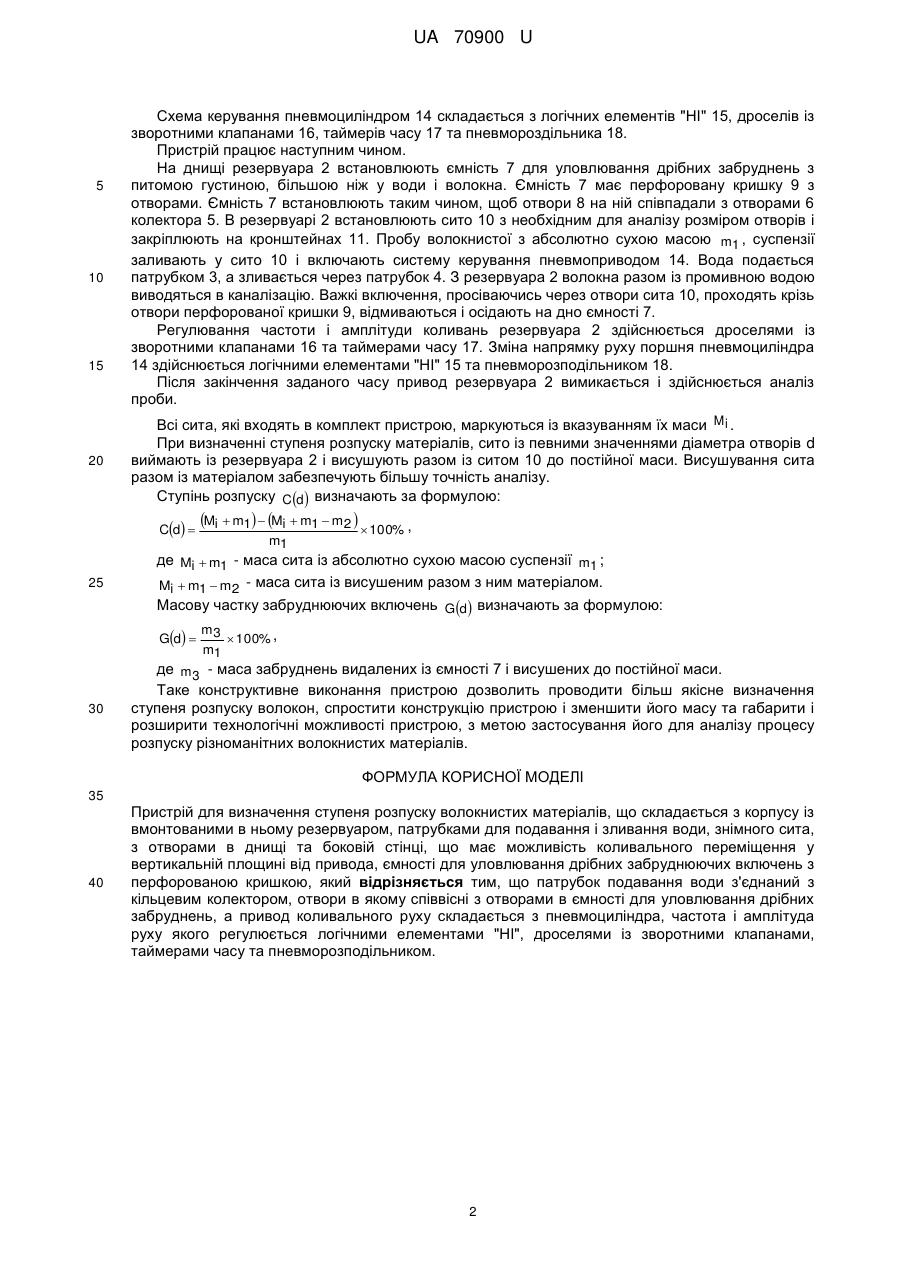

Реферат: Пристрій для визначення ступеня розпуску волокнистих матеріалів, що складається з корпусу із вмонтованими в ньому резервуаром, патрубками для подавання і зливання води, знімного сита, з отворами в днищі та боковій стінці, що має можливість коливального переміщення у вертикальній площині від привода, ємності для уловлювання дрібних забруднюючих включень з перфорованою кришкою, причому патрубок подавання води з'єднаний з кільцевим колектором, отвори в якому співвісні з отворами в ємності для уловлювання дрібних забруднень, а привод коливального руху складається з пневмоциліндра, частота і амплітуда руху якого регулюється логічними елементами "НІ", дроселями із зворотними клапанами, таймерами часу та пневморозподільником. UA 70900 U (12) UA 70900 U UA 70900 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для контролю якості волокнистих суспензій і може бути використана в целюлозно-паперовій і інших галузях промисловості, що застосовують водні суспензії волокон. Відомий пристрій для визначення ступеня розпуску волокнистих матеріалів (А. С. СРСР № 718519, D21F 5/06, 1980, Бюл. № 8), який складається з резервуара, патрубків підведення і зливання води, циліндричних сит з приводом їх обертання. Недоліком даного пристрою є низька точність визначення ступеня розпуску, забивання отворів волокнами та складність його конструкції. Відомий пристрій для визначення ступеня розпуску волокнистих матеріалів (А. С. SU № 1300056, D21B 1/32, G01N 33/34, 1987, Бюл. № 12), який складається з корпуса, патрубків підведення і відведення води, резервуара із знімним ситом та привода коливального руху резервуара. Недоліком даного пристрою є низька точність визначення ступеня розпуску, забивання отворів волокнами та складність конструкції. Пристрій для визначення якості приготування волокнистих матеріалів (Патент України № 71659, D21B 1/00, G01N 33/34, 2004, Бюл. № 12) взятий по більшості ознак, що співпадають за прототип. Пристрій складається з корпусу із вмонтованими в ньому резервуаром з патрубками подавання і зливання води, знімного сита з отворами в днищі і боковій стінці, ємності для уловлювання дрібних забруднюючих включень та привода коливального руху резервуара. Недоліками даного пристрою є: - низька точність визначення ступеня розпуску матеріалу внаслідок забивання отворів сита та перфорованої кришки; - складність конструкції пристрою; - неможливість регулювання амплітуди і частоти коливального руху резервуара. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом стабілізації потоків рідини, які надходять через перфоровану кришку, спрощення конструкції привода та забезпечення зміни амплітуди та частоти коливального руху резервуара і розширення технологічних можливостей пристрою. Пристрій для визначення ступеня розпуску волокнистих матеріалів складається з корпусу із вмонтованими в ньому резервуаром, патрубками для подавання і зливання води, знімного сита, з отворами в днищі та боковій стінці, що має можливість коливального переміщення у вертикальній площині від привода, ємності для уловлювання дрібних забруднюючих включень з перфорованою кришкою. Згідно з корисною моделлю патрубок подавання води з'єднаний з кільцевим колектором, отвори в якому співвісні з отворами в ємності для уловлювання дрібних забруднень, а привод коливального руху складається з пневмоциліндра, частота і амплітуда руху якого регулюється логічними елементами "НІ", дроселями із зворотними клапанами, таймерами часу та пневморозподільником. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки інструкцією передбачено з'єднання патрубку подавання води з кільцевим колектором, в якому отвори співвісні з отворами в ємності для уловлювання дрібних забруднень, то можна стверджувати, що в результаті такого конструктивного виконання буде забезпечуватись стабілізація потоків рідини для їх подальшого рівномірного проходження через отвори кришки і сита. Це попередить забивання отворів волокнистими матеріалами і відповідно підвищить точність визначення ступеня розпуску. Застосування як привода пневмоциліндра, логічних елементів, дроселів із зворотними клапанами, таймерів часу та пневморозподільника забезпечить можливість регулювання частоти і амплітуди коливального руху сита в досить великих діапазонах. Це дозволить розширити технологічні можливості пристрою для визначення ступеня розпуску різноманітних волокнистих матеріалів та суттєво зменшити масу і габаритні розміри пристрою. На фіг. 1 зображено загальний вигляд пристрою, поперечний переріз. На фіг. 2 зображено колектор з ємністю, переріз А-А. На фіг. 3 зображено принципову схему керування приводом пневмоциліндра. Пристрій для визначення ступеня розпуску волокнистих матеріалів складається з корпусу 1, в якому вмонтовано резервуар 2 з патрубками для подавання 3 і зливання 4 води, колектора 5 з отворами 6 та ємністю 7 з отворами 8. На ємності 7 встановлено перфоровану кришку 9. Перфороване сито 10 через кронштейни 11 та напрямні 12 зв'язано з траверсою 13. На корпусі 1 встановлено пневмоциліндр 14, шток якого з'єднано з траверсою 13. 1 UA 70900 U 5 10 15 20 Схема керування пневмоциліндром 14 складається з логічних елементів "НІ" 15, дроселів із зворотними клапанами 16, таймерів часу 17 та пневмороздільника 18. Пристрій працює наступним чином. На днищі резервуара 2 встановлюють ємність 7 для уловлювання дрібних забруднень з питомою густиною, більшою ніж у води і волокна. Ємність 7 має перфоровану кришку 9 з отворами. Ємність 7 встановлюють таким чином, щоб отвори 8 на ній співпадали з отворами 6 колектора 5. В резервуарі 2 встановлюють сито 10 з необхідним для аналізу розміром отворів і закріплюють на кронштейнах 11. Пробу волокнистої з абсолютно сухою масою m1 , суспензії заливають у сито 10 і включають систему керування пневмоприводом 14. Вода подається патрубком 3, а зливається через патрубок 4. З резервуара 2 волокна разом із промивною водою виводяться в каналізацію. Важкі включення, просіваючись через отвори сита 10, проходять крізь отвори перфорованої кришки 9, відмиваються і осідають на дно ємності 7. Регулювання частоти і амплітуди коливань резервуара 2 здійснюється дроселями із зворотними клапанами 16 та таймерами часу 17. Зміна напрямку руху поршня пневмоциліндра 14 здійснюється логічними елементами "НІ" 15 та пневморозподільником 18. Після закінчення заданого часу привод резервуара 2 вимикається і здійснюється аналіз проби. Всі сита, які входять в комплект пристрою, маркуються із вказуванням їх маси Mi . При визначенні ступеня розпуску матеріалів, сито із певними значеннями діаметра отворів d виймають із резервуара 2 і висушують разом із ситом 10 до постійної маси. Висушування сита разом із матеріалом забезпечують більшу точність аналізу. Ступінь розпуску Cd визначають за формулою: Cd  25 Mi  m1  Mi  m1  m2   100% , m1 де Mi  m1 - маса сита із абсолютно сухою масою суспензії m1 ; Mi  m1  m2 - маса сита із висушеним разом з ним матеріалом. Масову частку забруднюючих включень Gd визначають за формулою: Gd  30 m3  100% , m1 де m3 - маса забруднень видалених із ємності 7 і висушених до постійної маси. Таке конструктивне виконання пристрою дозволить проводити більш якісне визначення ступеня розпуску волокон, спростити конструкцію пристрою і зменшити його масу та габарити і розширити технологічні можливості пристрою, з метою застосування його для аналізу процесу розпуску різноманітних волокнистих матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пристрій для визначення ступеня розпуску волокнистих матеріалів, що складається з корпусу із вмонтованими в ньому резервуаром, патрубками для подавання і зливання води, знімного сита, з отворами в днищі та боковій стінці, що має можливість коливального переміщення у вертикальній площині від привода, ємності для уловлювання дрібних забруднюючих включень з перфорованою кришкою, який відрізняється тим, що патрубок подавання води з'єднаний з кільцевим колектором, отвори в якому співвісні з отворами в ємності для уловлювання дрібних забруднень, а привод коливального руху складається з пневмоциліндра, частота і амплітуда руху якого регулюється логічними елементами "НІ", дроселями із зворотними клапанами, таймерами часу та пневморозподільником. 2 UA 70900 U 3 UA 70900 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
