Конвеєрний пристрій

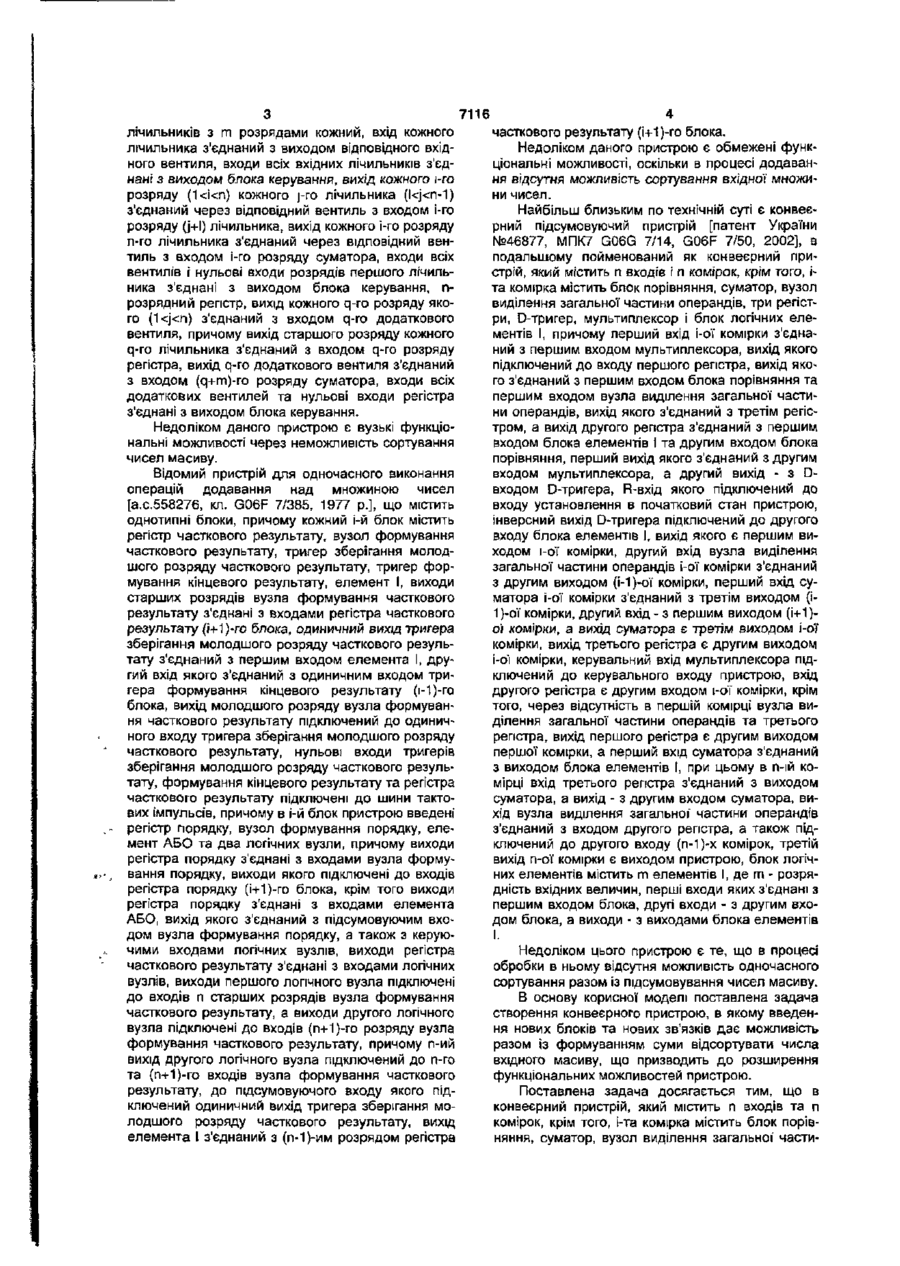

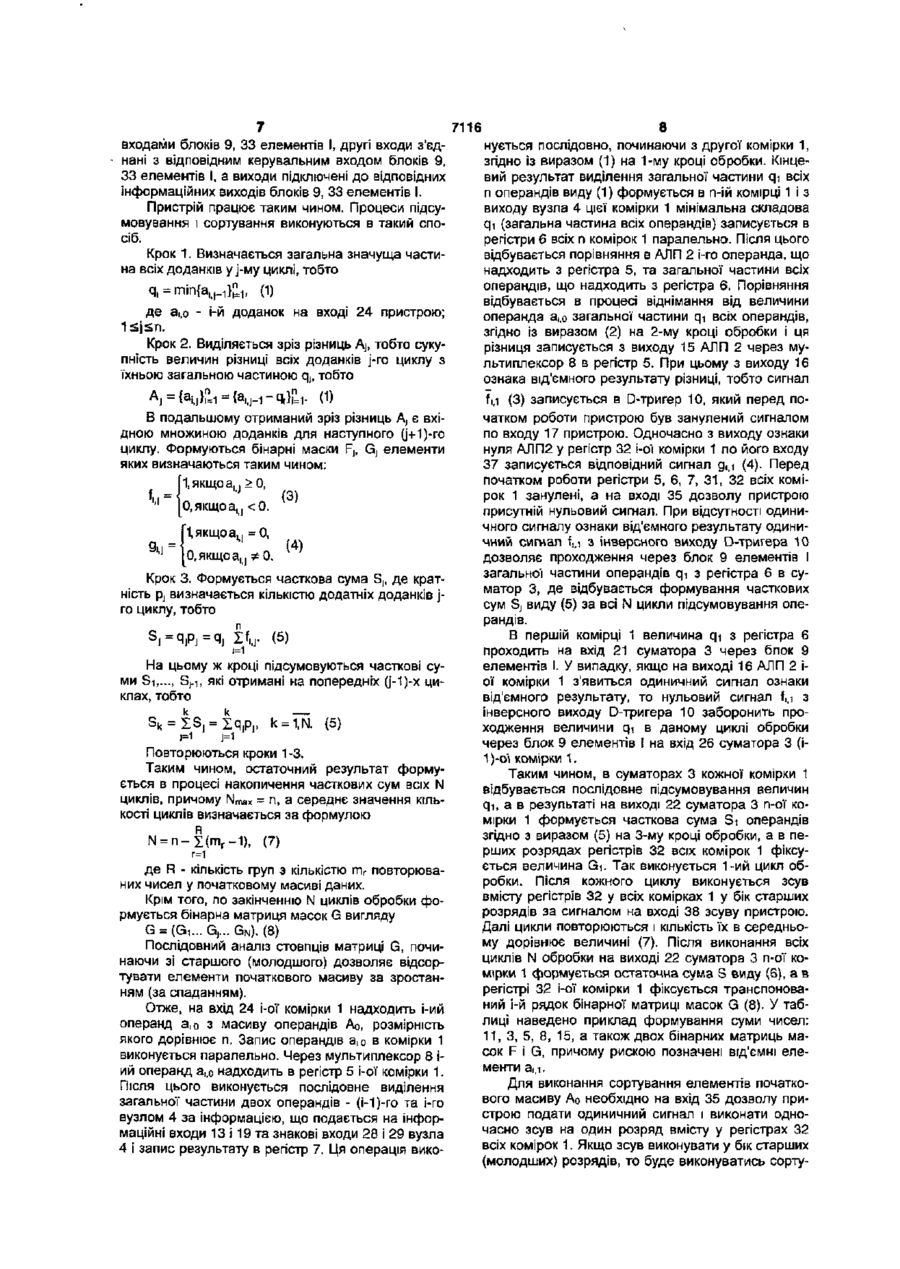

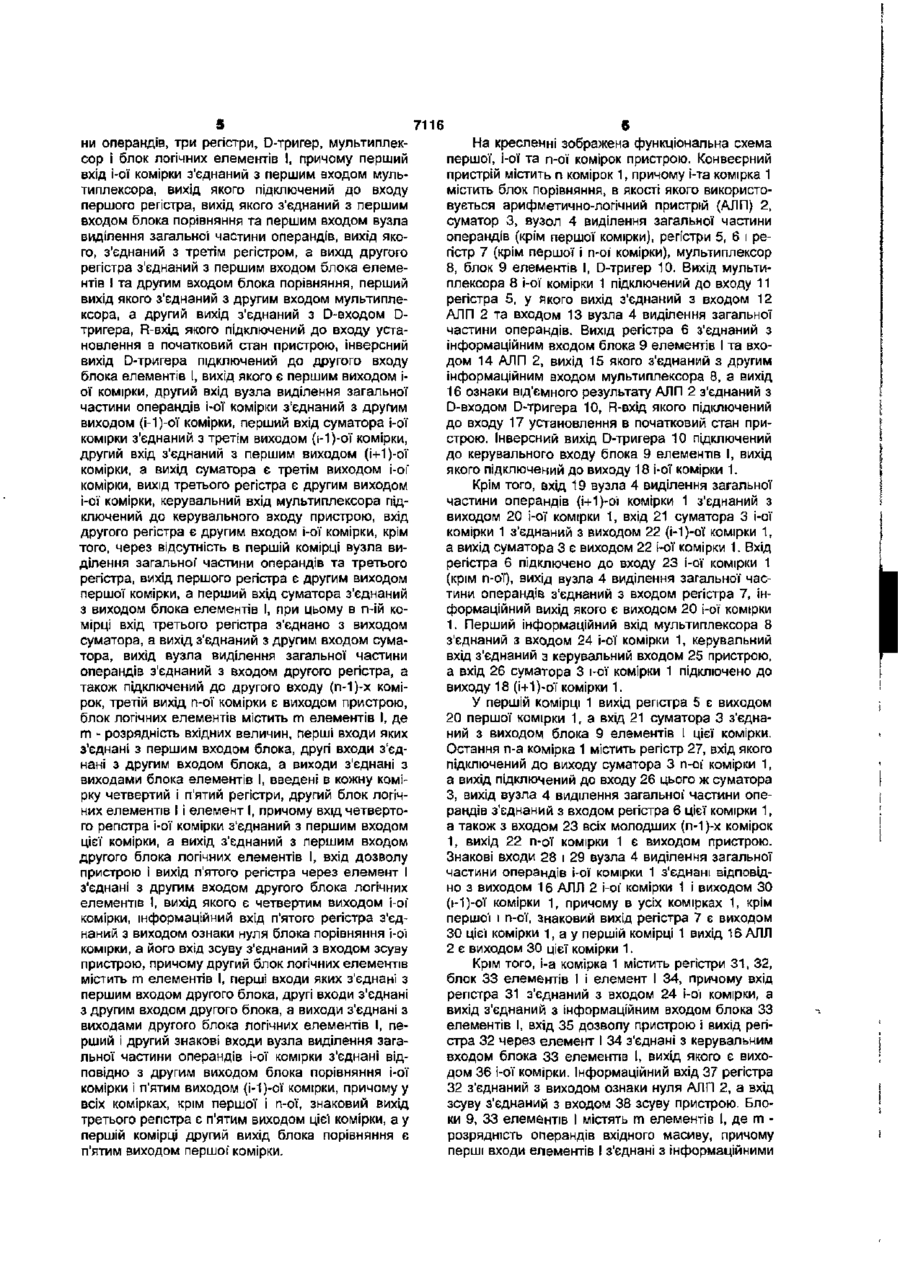

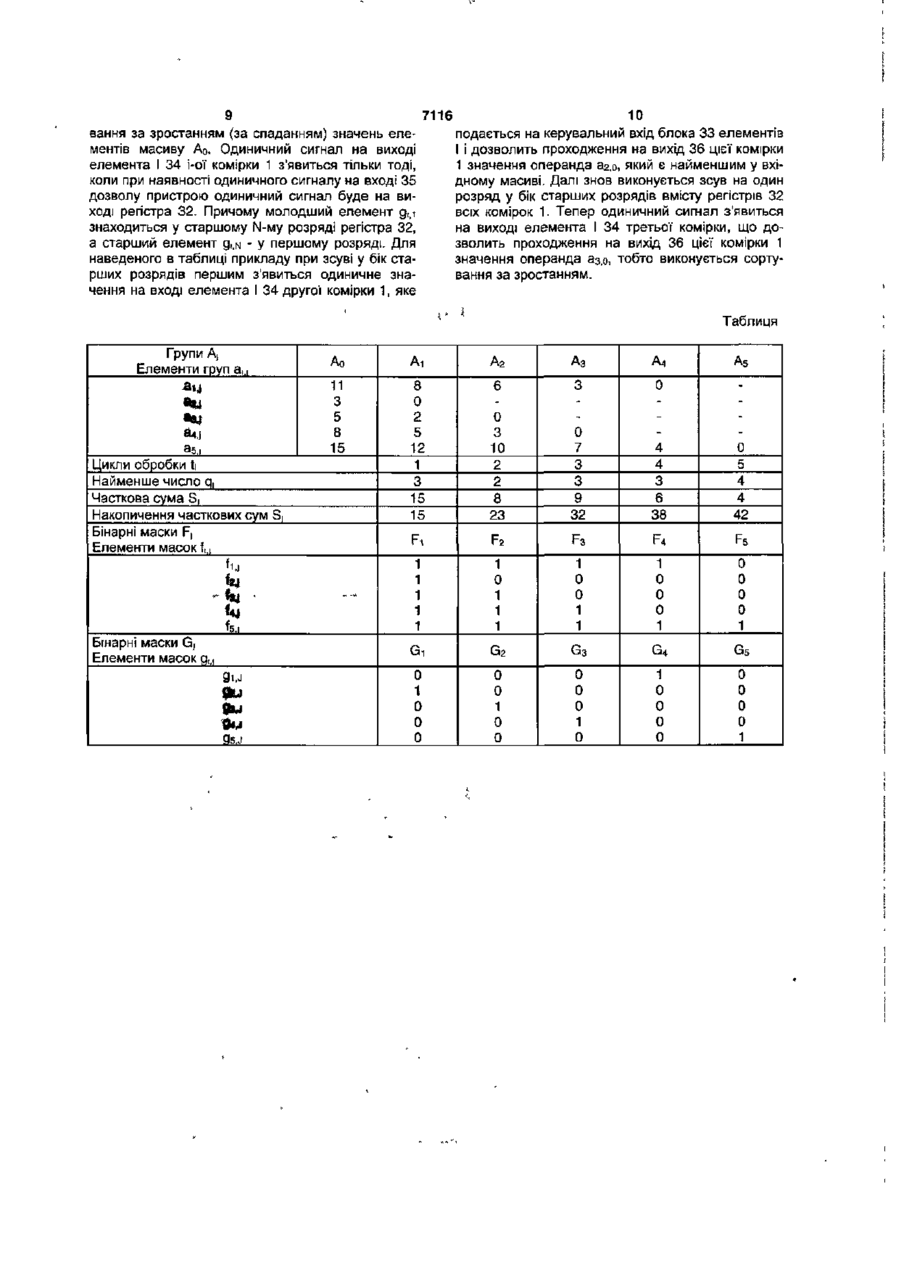

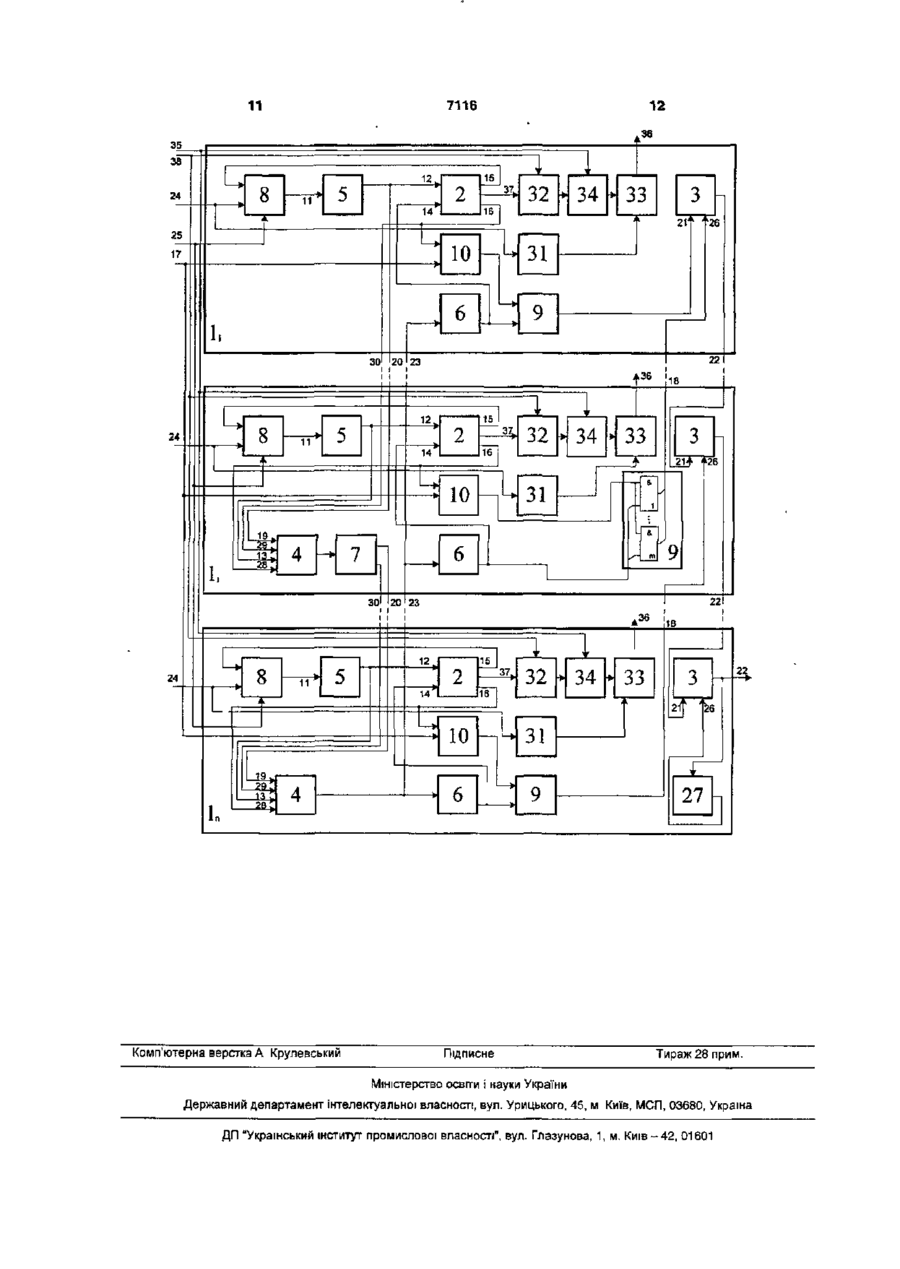

Конвеєрний пристрій, який містить п входів та п комірок, крім того, і-та комірка містить блок порівняння, суматор, вузол виділення загальної частини операндів, три регістри, D-тригер, мультиплексор і блок логічних елементів І, причому перший вхід і-ої комірки з'єднаний з першим входом мультиплексора, вихід якого підключений до входу першого регістра, вихід якого з'єднаний з першим входом блока порівняння та першим входом вузла виділення загальної частини операндів, вихід якого з'єднаний з третім регістром, а вихід другого регістра з'єднаний з першим входом блока елементів І та другим входом блока порівняння, перший вихід якого з'єднаний з другим входом мультиплексора, а другий вихід з'єднаний з D-входом Dтригера, R-вхід якого підключений до входу установлення в початковий стан пристрою, інверсний вихід D-тригера підключений до другого входу блока елементів І, вихід якого є першим виходом іої комірки, другий вхід вузла виділення загальної частини операндів і-оі комірки з'єднаний з другим виходом (і-1)-ої комірки, перший вхід суматора і-оі комірки з'єднаний з третім виходом (і-1)-оГ комірки, другий вхід з'єднаний з першим виходом (і+1)-ої комірки, а вихід суматора є третім виходом і-ої комірки, вихід третього регістра є другим виходом і-ої комірки, керувальний вхід мультиплексора підключений до керувального входу пристрою, вхід другого регістра є другим входом і-ої комірки, крім того, через відсутність в першій комірці вузла виділення загальної частини операндів та третього регістра, вихід першого регістра є другим виходом першої комірки, а перший вхід суматора з'єднаний з виходом блока елементів І, при цьому в n-ій комірці вхід третього регістра з'єднано з виходом суматора, а вихід з'єднаний з другим входом суматора, вихід вузла виділення загальної частини операндів з'єднаний з входом другого регістра, а також підключений до другого входу (п-1)-х комірок, третій вихід п-оґ комірки є виходом пристрою, блок логічних елементів містить m елементів І, де m - розрядність вхідних величин, перші входи яких з'єднані з першим входом блока, другі входи з'єднані з другим входом блока, а виходи з'єднані з виходами блока елементів І, який відрізняється тим, що він містить у кожній комірці четвертий і п'ятий регістри, другий блок логічних елементів І і елемент І, причому вхід четвертого регістра і-ої комірки з'єднаний з першим входом цієї* комірки, а вихід з'єднаний з першим входом другого блока логічних елементів І, вхід дозволу пристрою і вихід п'ятого регістра через елемент ) з'єднані з другим входом другого блока логічних елементів І, вихід якого є четвертим виходом і-оі" комірки, інформаційний вхід п'ятого регістра з'єднаний з виходом ознаки нуля блока порівняння і-оі комірки, а його вхід зсуву з'єднаний з входом зсуву пристрою, причому другий блок логічних елементів містить m елементів І, перші входи яких з'єднані з першим входом другого блока, другі входи з'єднані з другим входом другого блока, а виходи з'єднані з виходами другого блока логічних елементів І, перший і другий знакові входи вузла виділення загальної частини операндів і-ої комірки з'єднані відповідно з другим виходом блока порівняння і-оі Корисна модель відноситься до автоматики та обчислювальної техніки та може бути використана при розв'язанні задач паралельного підсумовування та сортування вхідного масиву даних при побу дові спеціалізованих обчислювальних систем. Відомий пристрій для підсумовування прозрядних чисел масиву [а.с. 554537, кл. G06F 7/385, 1977 p.], що містить суматор з зсувом, п (О комірки і п'ятим ВИХОДОМ (І-1)-ОЇ комірки, причому у всіх комірках, крім першої і n-ої, знаковий вихід третього регістра є п'ятим виходом цієї комірки, а у першій комірці другий вихід блока порівняння є п'ятим ВИХОДОМ першої комірки. 0> 7116 лічильників з m розрядами кожний, вхід кожного лічильника з'єднаний з виходом відповідного вхідного вентиля, входи всіх вхідних лічильників з'єднані з виходом блока керування, вихід кожного і-го розряду (1 33 131 10 і. 32 iff] 25 17 t » 14* ІТ і • I 1 32 2 I • 34 * 33 3 21* 10 1 Ь '26 31 I 19 ^ 13 1 і. 4 Комп'ютерна верстка А Крулевський 6 9 Підписне 27 -і Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
