Спосіб настроювання пристрою вигинального волочіння
Номер патенту: 67939
Опубліковано: 15.07.2004
Автори: Вулих Анатолій Юрійович, Яковлев Сергій Петрович, Ботюк Олег Миколайович, Черевко Віталій Володимирович, Скороходов Віктор Васильович, Попенко Олександр Філіппович, Мамчіц Євген Карлович, Савенко Олександр Степанович
Формула / Реферат

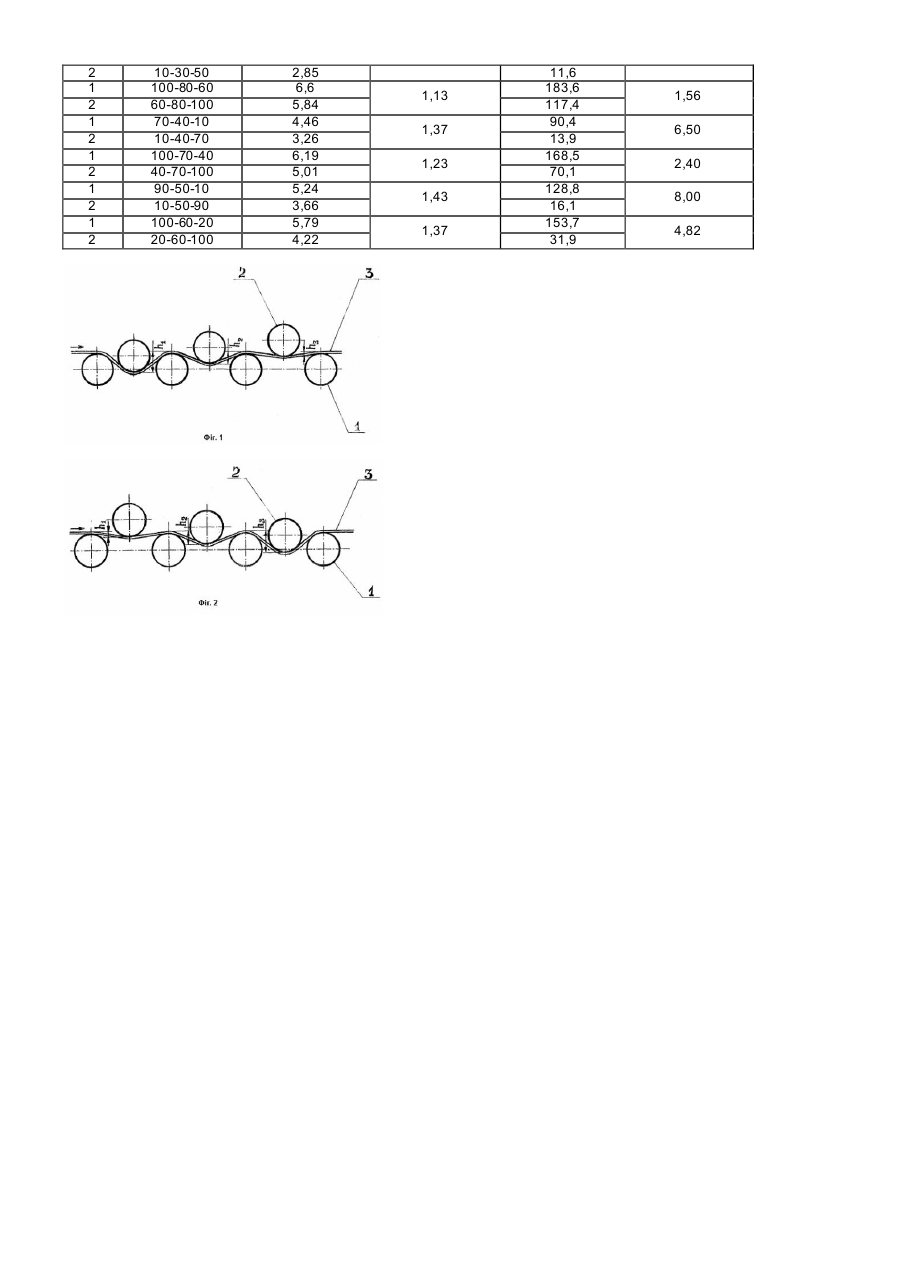

Спосіб настроювання пристрою вигинального волочіння, який містить сім роликів, розташованих у два ряди у шаховому порядку - чотири ролики у нижньому ряду і три ролики у верхньому ряду, причому нижні ролики встановлені нерухомо на основі з однаковим кроком, а кожний з верхніх роликів переміщується в вертикальному напрямку незалежно від інших та потім фіксується на визначеному, однаковому для всіх верхніх роликів, рівні по висоті, при цьому сталева стрічка протягується через ролики спеціальною тягнучою кліттю, який відрізняється тим, що ролики верхнього ряду розташовуються на різних висотах, причому висота настроювання верхніх роликів по ходу руху стрічки збільшується, а різниці висот першого і другого, другого та третього верхніх роликів однакові.
Текст
Винахід стосується обробки металів тиском та може бути використаний при виготовленні електрозварних прямошовних труб. Відомий спосіб настроювання пристрою вигинального волочіння [1], обраний як прототип, при трубоелектрозварювальному стані, який містить сім роликів, розташованих у два ряди у шаховому порядку чотири ролики у нижньому ряді та три ролики у верхньому ряді. Нижні ролики встановлені нерухомо на основі з однаковим кроком. Кожний з верхніх роликів може переміщуватися незалежно від інших у вертикальному напрямі за допомогою гідравлічного циліндра і потім фіксуватися на визначеній висоті, однаковій для всіх верхніх роликів. Сталева стрічка заготівки протягується через ролики спеціальною тягнучою кліттю, зазнаючи при цьому знакозмінний пружно-пластичний вигин. Одночасно з цим стрічка зазнає поздовжній розтяг, викликаний тим, що необхідно переборювати опір стрічки пружно-пластичному вигину. В результаті стрічка отримує залишкову деформацію розтягання, тобто стрічка подовжується на декілька відсотків. При цьому напруження розтягання, які виникають у стрічці від поздовжнього зусилля з боку тягнучої кліті, значно менше границі плинності матеріалу стрічки. Недоліком описаної кліті є надмірне навантаження на ролики при паспортній швидкості стрічки - 1м/с, що приводить до їх швидкого спрацювання. В основу винаходу поставлена задача удосконалення способу настроєння пристрою вигинального волочіння таким чином, щоб при зменшенні навантаження на ролики, що призведе до їх підвищеного терміну використання, відносне подовження стрічки залишалося приблизно таким самим. Якщо в прототипі нижні ролики 1 є нерухомими, а кожний з верхніх роликів 2 настроюється індивідуальним чином на спільну висоту, то при способі настроювання пристрою вигинального волочіння, що заявляється, ролики розташовуються на різних висотах, і як наслідок, можливі різні варіанти настроєння різниці висот між сусідніми верхніми роликами. Спосіб, що заявляється, передбачає різниці висот розташування роликів першого h1 та другого h2, др уго го h2 та третього h3 верхніх роликів однаковими. Висота настроювання роликів зв'язана з силою натиску ролика на стрічку 3. Чим більше висота настроювання, тим сильніше тиск, і, як наслідок, більше навантаження на ролик. При першому варіанті настроювання (див. Фіг.1) натиск роликів 2 на стрічку 3 зменшується по ходу руху стрічки, тобто h1>h2>h3. При другому варіанті настроювання (див. Фіг.2) натиск роликів 2 на стрічку 3 збільшується по ходу р уху стрічки, тобто h1
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for adjustment of a bending drawing device
Автори англійськоюVulykh Anatolii Yuriiovych, Botiuk Oleh Mykolaiovych, Mamchyts Yevhen Karlovych, Skorokhodov Viktor Vasyliovych, Savenko Oleksandr Stepanovych
Назва патенту російськоюСпособ настраивания устройства изгибающего волочения
Автори російськоюВулих Анатолий Юрьевич, Ботюк Олег Николаевич, Мамчиц Евгений Карлович, Скороходов Виктор Васильевич, Савенко Александр Степанович
МПК / Мітки
МПК: B21B 13/00
Мітки: пристрою, волочіння, спосіб, вигинального, настроювання
