Рисова зрошувальна система “777” сокірко і.а.

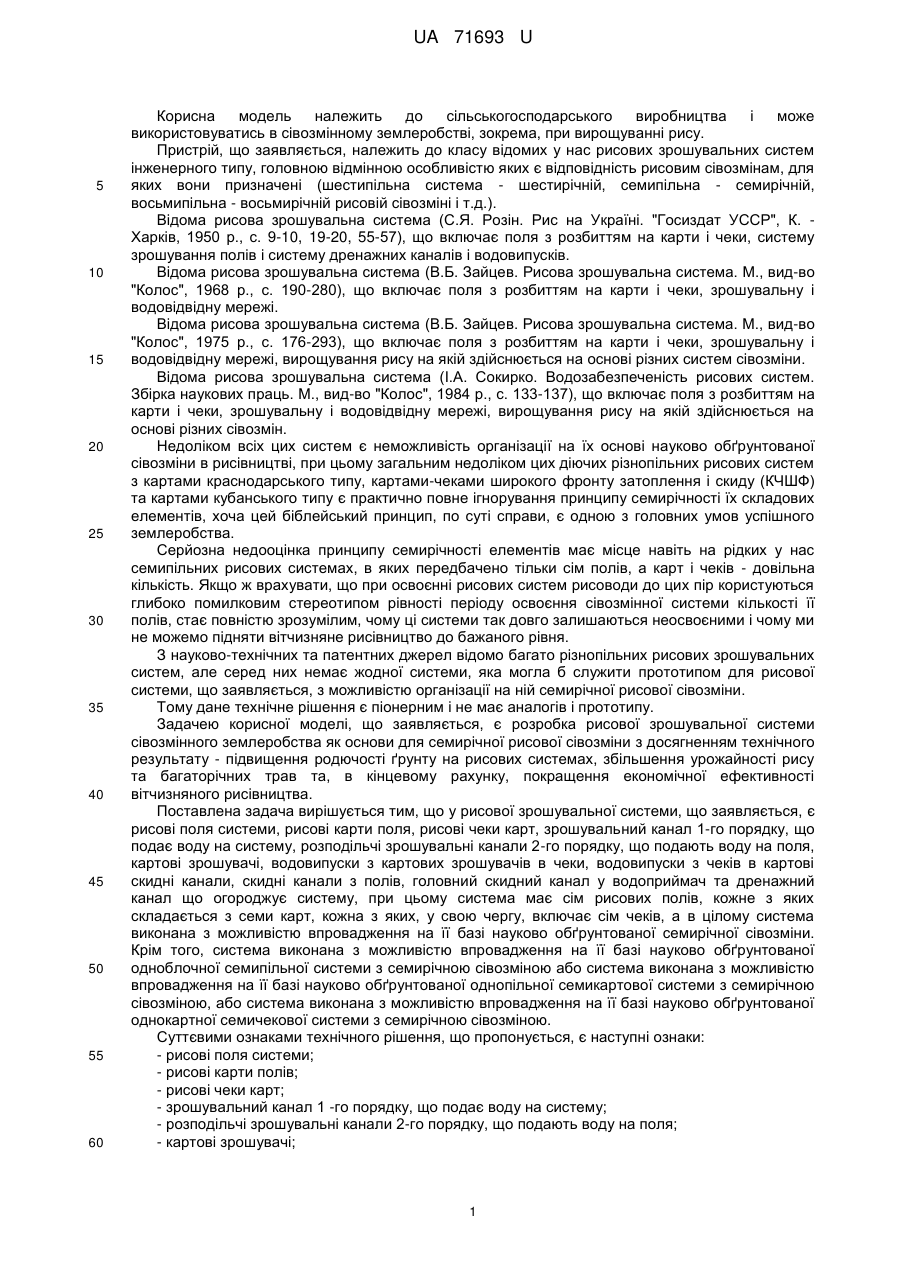

Реферат: UA 71693 U UA 71693 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва і може використовуватись в сівозмінному землеробстві, зокрема, при вирощуванні рису. Пристрій, що заявляється, належить до класу відомих у нас рисових зрошувальних систем інженерного типу, головною відмінною особливістю яких є відповідність рисовим сівозмінам, для яких вони призначені (шестипільна система - шестирічній, семипільна - семирічній, восьмипільна - восьмирічній рисовій сівозміні і т.д.). Відома рисова зрошувальна система (С.Я. Розін. Рис на Україні. "Госиздат УССР", К. Харків, 1950 р., с. 9-10, 19-20, 55-57), що включає поля з розбиттям на карти і чеки, систему зрошування полів і систему дренажних каналів і водовипусків. Відома рисова зрошувальна система (В.Б. Зайцев. Рисова зрошувальна система. М., вид-во "Колос", 1968 р., с. 190-280), що включає поля з розбиттям на карти і чеки, зрошувальну і водовідвідну мережі. Відома рисова зрошувальна система (В.Б. Зайцев. Рисова зрошувальна система. М., вид-во "Колос", 1975 р., с. 176-293), що включає поля з розбиттям на карти і чеки, зрошувальну і водовідвідну мережі, вирощування рису на якій здійснюється на основі різних систем сівозміни. Відома рисова зрошувальна система (І.А. Сокирко. Водозабезпеченість рисових систем. Збірка наукових праць. М., вид-во "Колос", 1984 р., с. 133-137), що включає поля з розбиттям на карти і чеки, зрошувальну і водовідвідну мережі, вирощування рису на якій здійснюється на основі різних сівозмін. Недоліком всіх цих систем є неможливість організації на їх основі науково обґрунтованої сівозміни в рисівництві, при цьому загальним недоліком цих діючих різнопільних рисових систем з картами краснодарського типу, картами-чеками широкого фронту затоплення і скиду (КЧШФ) та картами кубанського типу є практично повне ігнорування принципу семирічності їх складових елементів, хоча цей біблейський принцип, по суті справи, є одною з головних умов успішного землеробства. Серйозна недооцінка принципу семирічності елементів має місце навіть на рідких у нас семипільних рисових системах, в яких передбачено тільки сім полів, а карт і чеків - довільна кількість. Якщо ж врахувати, що при освоєнні рисових систем рисоводи до цих пір користуються глибоко помилковим стереотипом рівності періоду освоєння сівозмінної системи кількості її полів, стає повністю зрозумілим, чому ці системи так довго залишаються неосвоєними і чому ми не можемо підняти вітчизняне рисівництво до бажаного рівня. З науково-технічних та патентних джерел відомо багато різнопільних рисових зрошувальних систем, але серед них немає жодної системи, яка могла б служити прототипом для рисової системи, що заявляється, з можливістю організації на ній семирічної рисової сівозміни. Тому дане технічне рішення є піонерним і не має аналогів і прототипу. Задачею корисної моделі, що заявляється, є розробка рисової зрошувальної системи сівозмінного землеробства як основи для семирічної рисової сівозміни з досягненням технічного результату - підвищення родючості ґрунту на рисових системах, збільшення урожайності рису та багаторічних трав та, в кінцевому рахунку, покращення економічної ефективності вітчизняного рисівництва. Поставлена задача вирішується тим, що у рисової зрошувальної системи, що заявляється, є рисові поля системи, рисові карти поля, рисові чеки карт, зрошувальний канал 1-го порядку, що подає воду на систему, розподільчі зрошувальні канали 2-го порядку, що подають воду на поля, картові зрошувачі, водовипуски з картових зрошувачів в чеки, водовипуски з чеків в картові скидні канали, скидні канали з полів, головний скидний канал у водоприймач та дренажний канал що огороджує систему, при цьому система має сім рисових полів, кожне з яких складається з семи карт, кожна з яких, у свою чергу, включає сім чеків, а в цілому система виконана з можливістю впровадження на її базі науково обґрунтованої семирічної сівозміни. Крім того, система виконана з можливістю впровадження на її базі науково обґрунтованої одноблочної семипільної системи з семирічною сівозміною або система виконана з можливістю впровадження на її базі науково обґрунтованої однопільної семикартової системи з семирічною сівозміною, або система виконана з можливістю впровадження на її базі науково обґрунтованої однокартної семичекової системи з семирічною сівозміною. Суттєвими ознаками технічного рішення, що пропонується, є наступні ознаки: - рисові поля системи; - рисові карти полів; - рисові чеки карт; - зрошувальний канал 1 -го порядку, що подає воду на систему; - розподільчі зрошувальні канали 2-го порядку, що подають воду на поля; - картові зрошувачі; 1 UA 71693 U 5 10 15 20 25 30 35 40 45 50 55 - водовипуски з картових зрошувачів в чеки; - водовипуски з чеків в картові скидні канали; - скидні канали з полів; - головний скидний канал у водоприймач та дренажний канал, що огороджує систему; - система має сім рисових полів, кожне з яких складається з семи карт, кожна з яких, у свою чергу, включає сім чеків. Окремими суттєвими ознаками технічного рішення, що пропонується, є наступні ознаки: - система виконана з можливістю впровадження на її базі науково обґрунтованої одноблочної семипільної системи з семирічною сівозміною; - система виконана з можливістю впровадження на її базі науково обґрунтованої однопільної семикартової системи з семирічною сівозміною; - система виконана з можливістю впровадження на її базі науково обґрунтованої однокартної семичекової системи з семирічною сівозміною. Між суттєвими ознаками корисної моделі, що заявляється, та технічним результатом, який досягається, існує наступний причинно-слідчий зв'язок. Підвищення родючості ґрунту, збільшення врожайності рису і багаторічних трав та покращення економічної ефективності вітчизняного рисівництва реально можливі тільки при умові повного витримування всіх суттєвих ознак рисової зрошуваної системи, що заявляється. Проведений заявником детальний аналіз сучасного рівня техніки в вітчизняному сівозмінному землеробстві, який, крім безпосередньої оцінки реального стану даної системи, включає пошук по науково-технічних та патентних джерелах, що мають інформацію про аналоги науково-технічного рішення, що заявляється, дозволяє стверджувати, що ні спроб, ні офіційно признаних аналогів і прототипу, рівних системі, що заявляється, немає. Крім того, корисна модель, що заявляється, промислово застосовна, тому що технічне рішення, що пропонується, сповна можна ефективно використовувати в сучасному сівозмінному землеробстві при вирощуванні рису з метою його вдосконалення. Корисна модель ілюструється кресленнями, де: на фіг. 1-3 показані схеми семичекової однократної, семикартової однопільної та семипільної одноблочної рисових систем; на фіг. 4 показано освоєння семиелементної рисової зрошувальної сівозмінної системи з семирічною сівозміною, яка має необхідну схему чергування культур, на якій позначено: БТ – багаторічні трави; БТ1 - багаторічні трави першого року; БТ 2 - багаторічні трави другого року; БТ 3 багаторічні трави третього року; Р – рис; Р1 – рис першого року; Р2 – рис другого року; Р3 – рис третього року; ЧП – чорний пар. Рисова зрошувальна система, що заявляється, включає рисові поля системи, рисові карти полів, рисові чеки карт, зрошувальний канал 1-го порядку, що подає воду на систему, розподільчі зрошувальні канали 2-го порядку, що подають воду на поля, картові зрошувачі, водовипуски з картових зрошувачів в чеки, водовипуски з чеків в картові скидні канали, скидні канали з полів, головний скидний канал у водоприймач та дренажний канал, що огороджує систему, при цьому система має сім рисових полів, кожне з яких складається з семи карт, кожна з яких, у свою чергу, включає сім чеків. При цьому рисова зрошувана система, що заявляється, виконана з можливістю впровадження на її базі науково обґрунтованої семирічної сівозміни. Поставлена задача може бути реалізована на практиці спочатку шляхом заміни схем чергування культур і пару в діючих семипільних рисових системах на необхідну схему, а потім можливим перебудуванням діючих різнопільних рисових систем на семипільні з паралельним будівництвом різномодульних семиелементних рисових систем нового типу (семичекових однократних, семикартових однопільних та семипільних одноблочних). Враховуючи, що головною вимогою до сучасного вітчизняного рисівництва є його висока економічна ефективність, яку можна гарантовано забезпечити тільки при умові збереження та підвищення родючості ґрунту рисових систем, а останнє, в свою чергу, забезпечується в основному за рахунок застосування семирічної рисової сівозміни з необхідною схемою чергування культур і пару на семипільній рисовій зрошувальній сівозмінній системі з повним освоєнням її за період, на одиницю менший подвоєної кількості полів, можна стверджувати, що технічний результат, що заявляється, досягається в повній мірі. При цьому, по площі кожна діюча семипільна рисова зрошувальна системи в середньому займає 500-1000 га, їх поля мають площу 70-140 га, рисові карти - 10-20 га, чеки- 1,5-3,0 га. Рисова зрошувальна система, що пропонується, дозволяє здійснити науково обґрунтований принцип семирічної сівозміни, а також науково обґрунтовує і необхідний склад елементів семипільної рисової зрошувальної сівозмінної системи, і їх можливу площу (від 1000 га до 0,01 2 UA 71693 U 5 10 15 20 га), яка в основному залежить від розмірів і рельєфних особливостей виділюваної під рис ділянки та строкатості родючості ґрунту на ній. На основі вищесказаного можна зробити наступний обґрунтований висновок: задача, поставлена в даній корисній моделі, - розробка рисової зрошувальної системи сівозмінного землеробства як основи для семирічної рисової сівозміни - виконана з досягненням технічного результату - підвищення родючості ґрунту на рисових системах, збільшення урожайності рису і багаторічних трав та, в кінцевому результаті, покращення економічної ефективності вітчизняного рисівництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Рисова зрошувальна система, яка характеризується тим, що включає рисові поля системи, рисові карти полів, рисові чеки карт, зрошувальний канал 1-го порядку, що подає воду на систему, розподільчі зрошувальні канали 2-го порядку, що подають воду на поля, картові зрошувачі, водовипуски з картових зрошувачів в чеки, водовипуски з чеків в картові скидні канали, скидні канали з полів, головний скидний канал у водоприймач та дренажний канал, що огороджує систему, при цьому система має сім рисових полів, кожне з яких складається з семи карт, кожна з яких, у свою чергу, включає сім чеків. 2. Рисова зрошувальна система за п. 1, яка відрізняється тим, що виконана з можливістю впровадження на її базі науково обґрунтованої одноблочної семипільної системи з семирічною сівозміною або виконана з можливістю впровадження на її базі науково обґрунтованої однопільної семикартової системи з семирічною сівозміною, або виконана з можливістю впровадження на її базі науково обґрунтованої однокартної семичекової системи з семирічною сівозміною. 3 UA 71693 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
