Костюм для роботи в космічному кораблі та орбітальній станції

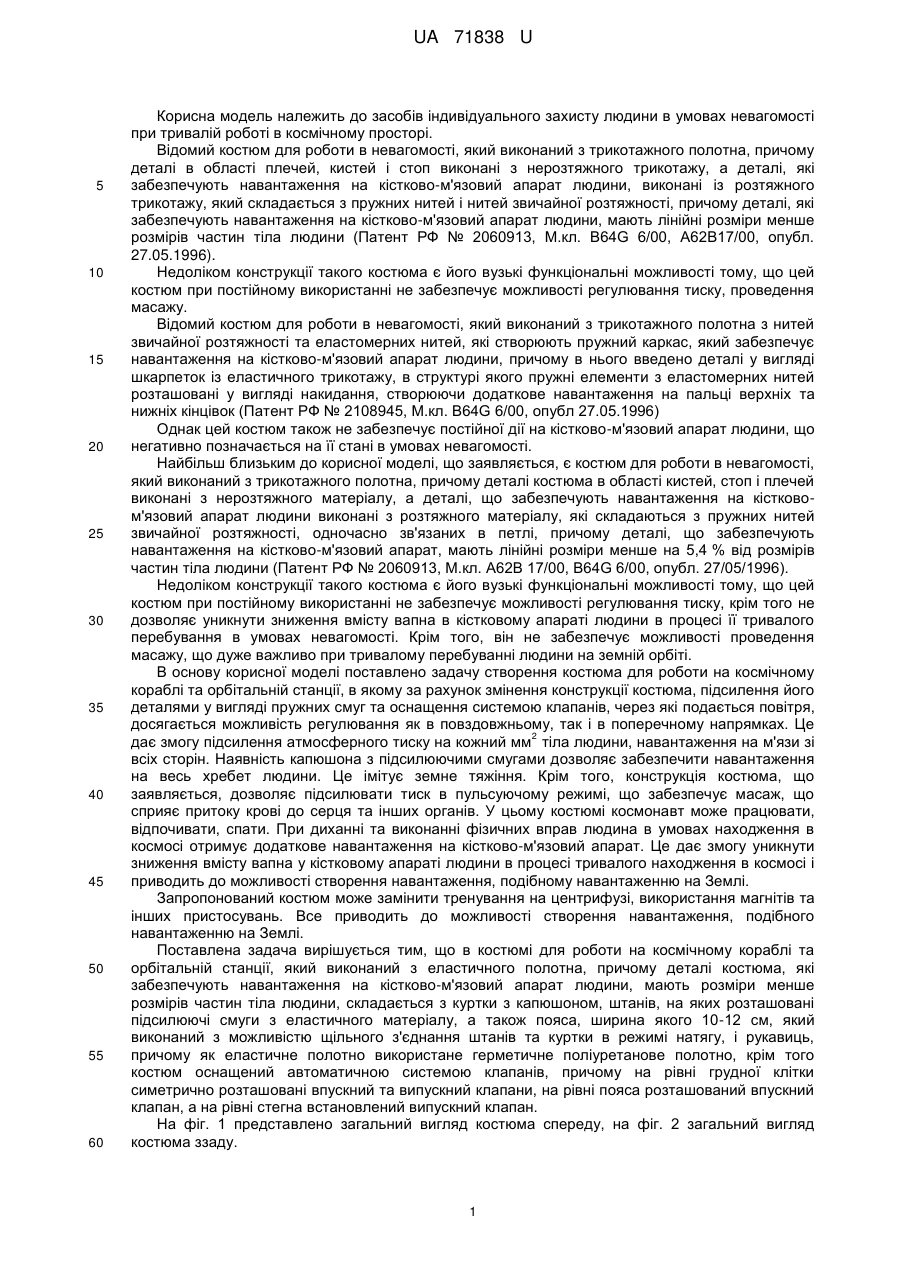

Реферат: Костюм для роботи в космічному кораблі та орбітальній станції, який виконаний з еластичного полотна, причому деталі костюма, які забезпечують навантаження на кістково-м'язовий апарат людини, мають розміри менше розмірів частин тіла людини. Костюм складається з куртки з капюшоном, штанів, на яких розташовані підсилюючі смуги з еластичного матеріалу, наприклад гуми, а також пояса шириною 10-12 см, виконаного з можливістю щільного з'єднання штанів та куртки в режимі натягу, і рукавиць. Як еластичне полотно використане герметичне поліуретанове полотно. Костюм оснащений автоматичною системою клапанів, які налагоджені на роботу у постійному та пульсуючому режимах. UA 71838 U (54) КОСТЮМ ДЛЯ РОБОТИ В КОСМІЧНОМУ КОРАБЛІ ТА ОРБІТАЛЬНІЙ СТАНЦІЇ UA 71838 U UA 71838 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів індивідуального захисту людини в умовах невагомості при тривалій роботі в космічному просторі. Відомий костюм для роботи в невагомості, який виконаний з трикотажного полотна, причому деталі в області плечей, кистей і стоп виконані з нерозтяжного трикотажу, а деталі, які забезпечують навантаження на кістково-м'язовий апарат людини, виконані із розтяжного трикотажу, який складається з пружних нитей і нитей звичайної розтяжності, причому деталі, які забезпечують навантаження на кістково-м'язовий апарат людини, мають лінійні розміри менше розмірів частин тіла людини (Патент РФ № 2060913, М.кл. B64G 6/00, А62В17/00, опубл. 27.05.1996). Недоліком конструкції такого костюма є його вузькі функціональні можливості тому, що цей костюм при постійному використанні не забезпечує можливості регулювання тиску, проведення масажу. Відомий костюм для роботи в невагомості, який виконаний з трикотажного полотна з нитей звичайної розтяжності та еластомерних нитей, які створюють пружний каркас, який забезпечує навантаження на кістково-м'язовий апарат людини, причому в нього введено деталі у вигляді шкарпеток із еластичного трикотажу, в структурі якого пружні елементи з еластомерних нитей розташовані у вигляді накидання, створюючи додаткове навантаження на пальці верхніх та нижніх кінцівок (Патент РФ № 2108945, М.кл. В64G 6/00, опубл 27.05.1996) Однак цей костюм також не забезпечує постійної дії на кістково-м'язовий апарат людини, що негативно позначається на її стані в умовах невагомості. Найбільш близьким до корисної моделі, що заявляється, є костюм для роботи в невагомості, який виконаний з трикотажного полотна, причому деталі костюма в області кистей, стоп і плечей виконані з нерозтяжного матеріалу, а деталі, що забезпечують навантаження на кістковом'язовий апарат людини виконані з розтяжного матеріалу, які складаються з пружних нитей звичайної розтяжності, одночасно зв'язаних в петлі, причому деталі, що забезпечують навантаження на кістково-м'язовий апарат, мають лінійні розміри менше на 5,4 % від розмірів частин тіла людини (Патент РФ № 2060913, М.кл. А62В 17/00, В64G 6/00, опубл. 27/05/1996). Недоліком конструкції такого костюма є його вузькі функціональні можливості тому, що цей костюм при постійному використанні не забезпечує можливості регулювання тиску, крім того не дозволяє уникнути зниження вмісту вапна в кістковому апараті людини в процесі її тривалого перебування в умовах невагомості. Крім того, він не забезпечує можливості проведення масажу, що дуже важливо при тривалому перебуванні людини на земній орбіті. В основу корисної моделі поставлено задачу створення костюма для роботи на космічному кораблі та орбітальній станції, в якому за рахунок змінення конструкції костюма, підсилення його деталями у вигляді пружних смуг та оснащення системою клапанів, через які подається повітря, досягається можливість регулювання як в повздовжньому, так і в поперечному напрямках. Це 2 дає змогу підсилення атмосферного тиску на кожний мм тіла людини, навантаження на м'язи зі всіх сторін. Наявність капюшона з підсилюючими смугами дозволяє забезпечити навантаження на весь хребет людини. Це імітує земне тяжіння. Крім того, конструкція костюма, що заявляється, дозволяє підсилювати тиск в пульсуючому режимі, що забезпечує масаж, що сприяє притоку крові до серця та інших органів. У цьому костюмі космонавт може працювати, відпочивати, спати. При диханні та виконанні фізичних вправ людина в умовах находження в космосі отримує додаткове навантаження на кістково-м'язовий апарат. Це дає змогу уникнути зниження вмісту вапна у кістковому апараті людини в процесі тривалого находження в космосі і приводить до можливості створення навантаження, подібному навантаженню на Землі. Запропонований костюм може замінити тренування на центрифузі, використання магнітів та інших пристосувань. Все приводить до можливості створення навантаження, подібного навантаженню на Землі. Поставлена задача вирішується тим, що в костюмі для роботи на космічному кораблі та орбітальній станції, який виконаний з еластичного полотна, причому деталі костюма, які забезпечують навантаження на кістково-м'язовий апарат людини, мають розміри менше розмірів частин тіла людини, складається з куртки з капюшоном, штанів, на яких розташовані підсилюючі смуги з еластичного матеріалу, а також пояса, ширина якого 10-12 см, який виконаний з можливістю щільного з'єднання штанів та куртки в режимі натягу, і рукавиць, причому як еластичне полотно використане герметичне поліуретанове полотно, крім того костюм оснащений автоматичною системою клапанів, причому на рівні грудної клітки симетрично розташовані впускний та випускний клапани, на рівні пояса розташований впускний клапан, а на рівні стегна встановлений випускний клапан. На фіг. 1 представлено загальний вигляд костюма спереду, на фіг. 2 загальний вигляд костюма ззаду. 1 UA 71838 U 5 10 15 20 25 Костюм складається з куртки із капюшоном 2, штанів 3, на яких розташовані підсилюючі смуги з еластичного матеріалу 4, наприклад гуми. Пояс 5, виконаний з можливістю щільного з'єднання штанів 3 та куртки 1 в режимі натягу, і рукавиць 6, крім того костюм оснащений автоматичною системою клапанів, причому на рівні грудної клітки симетрично розташовані впускний 7 та випускний 8 клапани, а на рівні пояса 5 розташований впускний клапан 9, на рівні стегна встановлений випускний клапан 10. Як еластичне полотно використане герметичне поліуретанове полотно. Процес експлуатації костюма здійснюється наступним чином. Костюм для роботи в космічному кораблі та орбітальній станції надівається на тіло людини в процесі його життєдіяльності у космічному просторі. В процесі експлуатації костюм з підсилюючими смугами 4 стискає кістково-м'язовий апарат людини у вертикальному та горизонтальному напрямах. Через впускні клапани 7 та 9 у костюм подається повітря, костюм наповнюються повітрям і стискає кістково-м'язовий апарат зі всіх сторін. Чинячи опір цьому тиску, м'язи опорно-рухомого апарату людини знаходяться під постійною напругою. Підсилюючі смуги 4, які розташовані вдовж всього костюма, забезпечують навантаження на весь кістковом'язовий апарат. Подача повітря проводиться за допомогою автоматичної системи впускних 7, 9 та випускних клапанів 8, 10, яка може працювати у режимі постійної подачі повітря для комфортного атмосферного тиску, визначеного лікарями, імітуючи гравітаційне навантаження, подібне гравітаційному навантаженню на Землі, або в режимі подачі і скиду атмосферного тиску через короткі проміжки часу (для вібраційного масажу). Тобто при необхідності можна подавати повітря у пульсуючому режимі серця, регулюючи це за допомогою системи клапанів. При цьому відбувається вібрація всього організму. Крім того, відбувається масаж м'язів, судин та органів. Все це сприяє притоку крові до серця. Пояс 5 при подачі повітря щільно з'єднує верхню та нижню частини костюма, забезпечуючи натяг і стискуючи при цьому тазостегнові суглоби. Костюм для роботи в невагомості у центрах підготовки космонавтів зможе замінити центрифуги, магніти та інші пристосування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Костюм для роботи в космічному кораблі та орбітальній станції, який виконаний з еластичного полотна, причому деталі костюма, які забезпечують навантаження на кістково-м'язовий апарат людини, мають розміри менше розмірів частин тіла людини, який відрізняється тим, що він складається з куртки з капюшоном, штанів, на яких розташовані підсилюючі смуги з еластичного матеріалу, наприклад гуми, а також пояса шириною 10-12 см, виконаного з можливістю щільного з'єднання штанів та куртки в режимі натягу, і рукавиць, причому як еластичне полотно використане герметичне поліуретанове полотно, крім того костюм оснащений автоматичною системою клапанів, які налагоджені на роботу у постійному та пульсуючому режимах, причому на рівні грудної клітки симетрично розташовані впускний та випускний клапани, на рівні пояса розташований впускний клапан, а на рівні стегна встановлений випускний клапан. 2 UA 71838 U 3 UA 71838 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
