Дерматом із прозорими, змінними, рельєфними обмежуючими пластинами

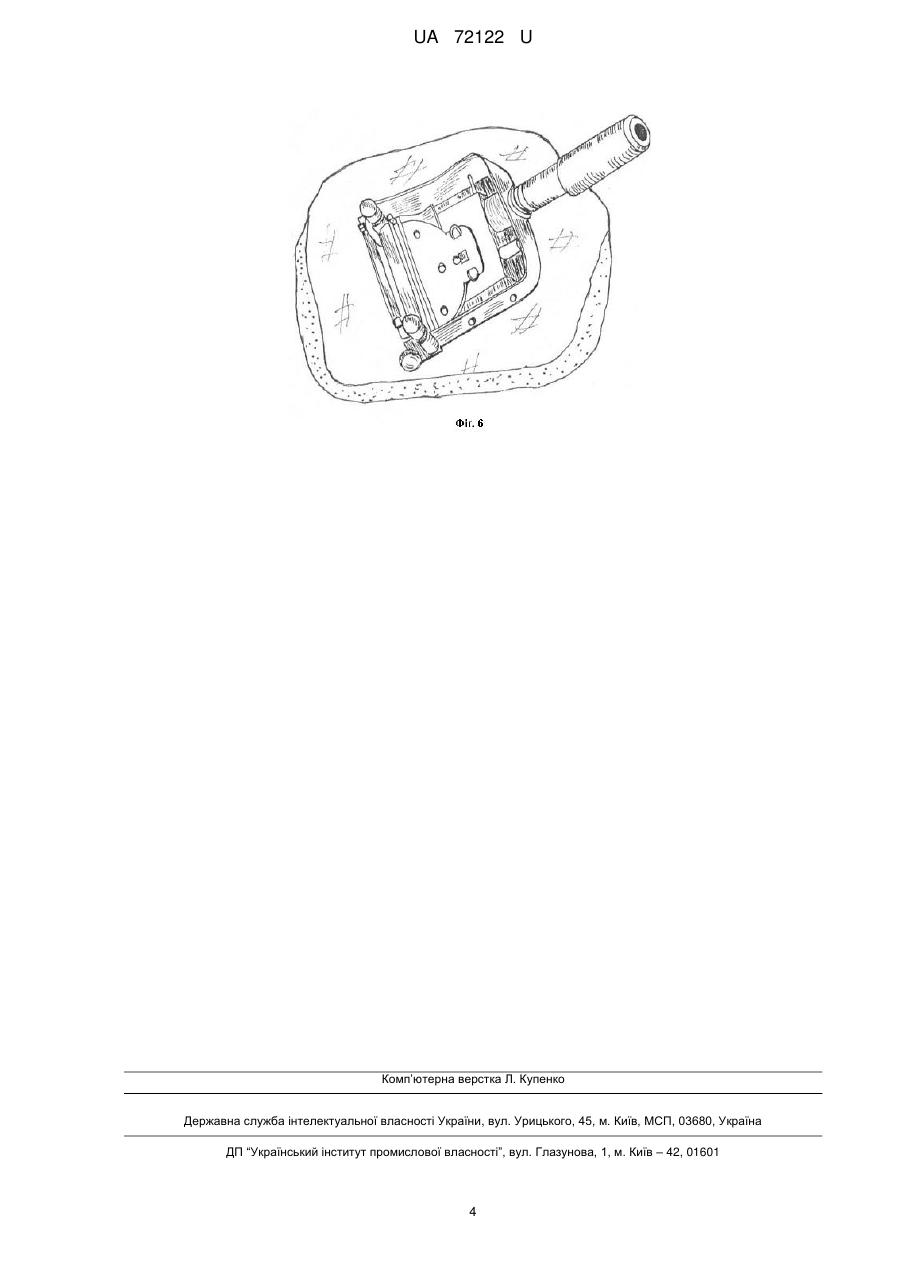

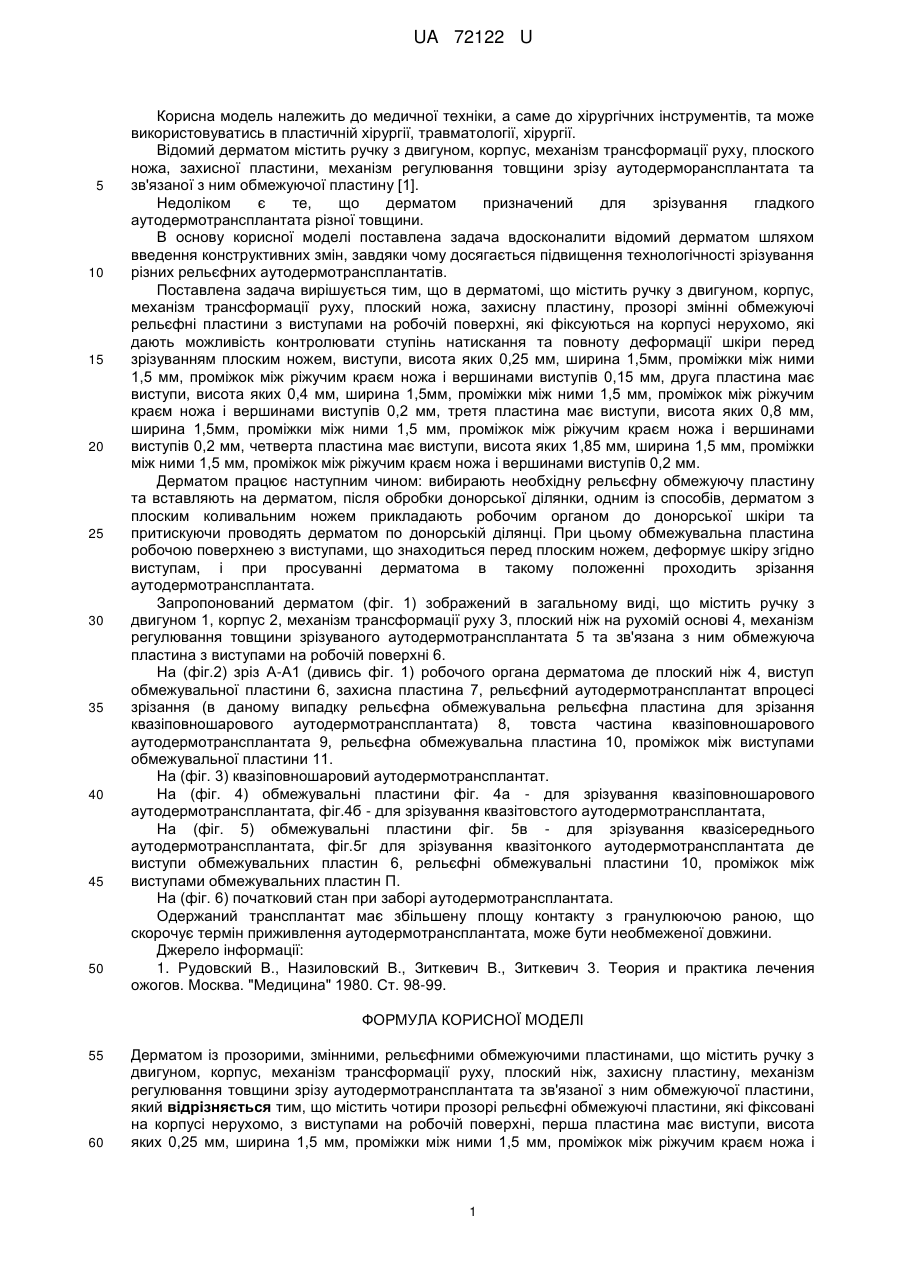

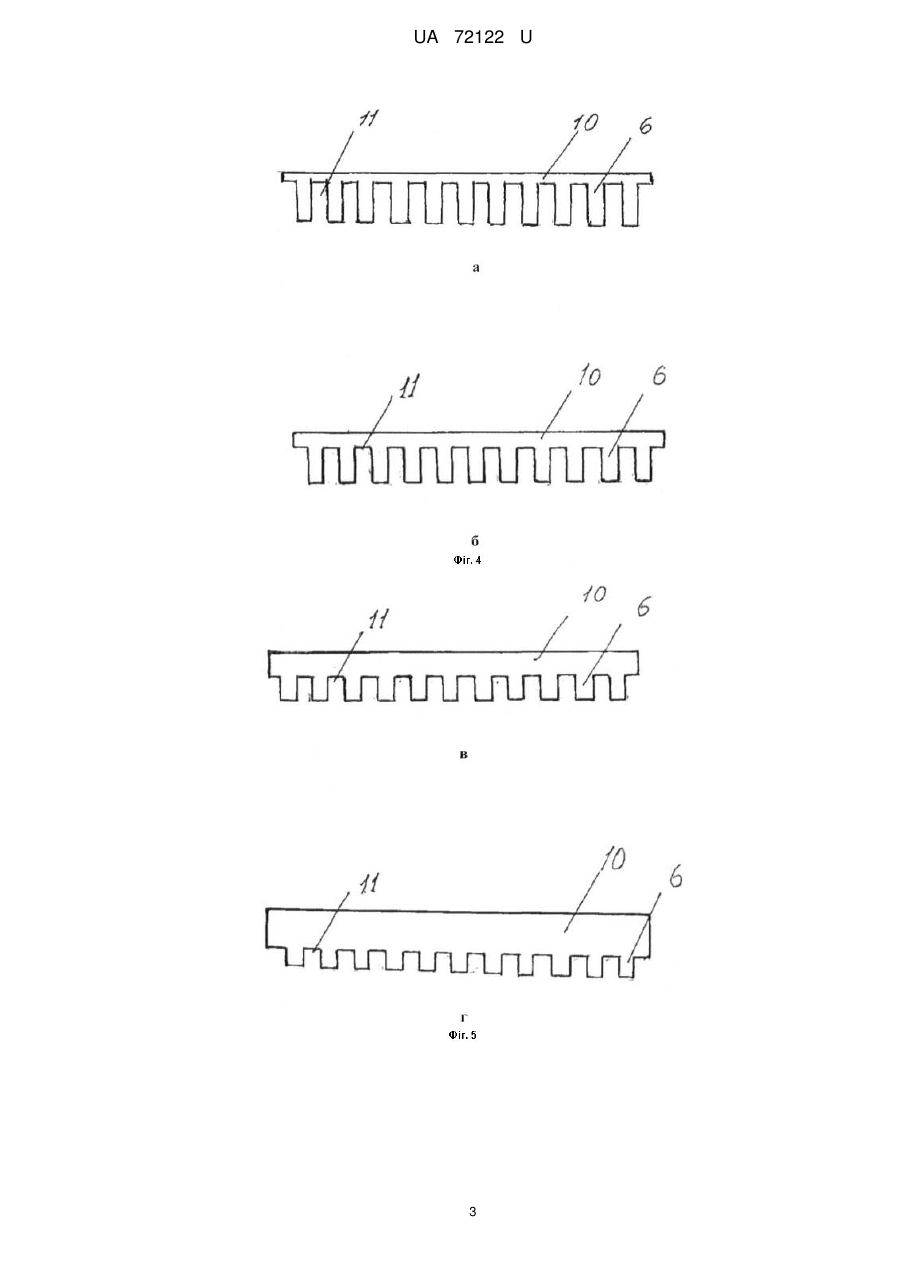

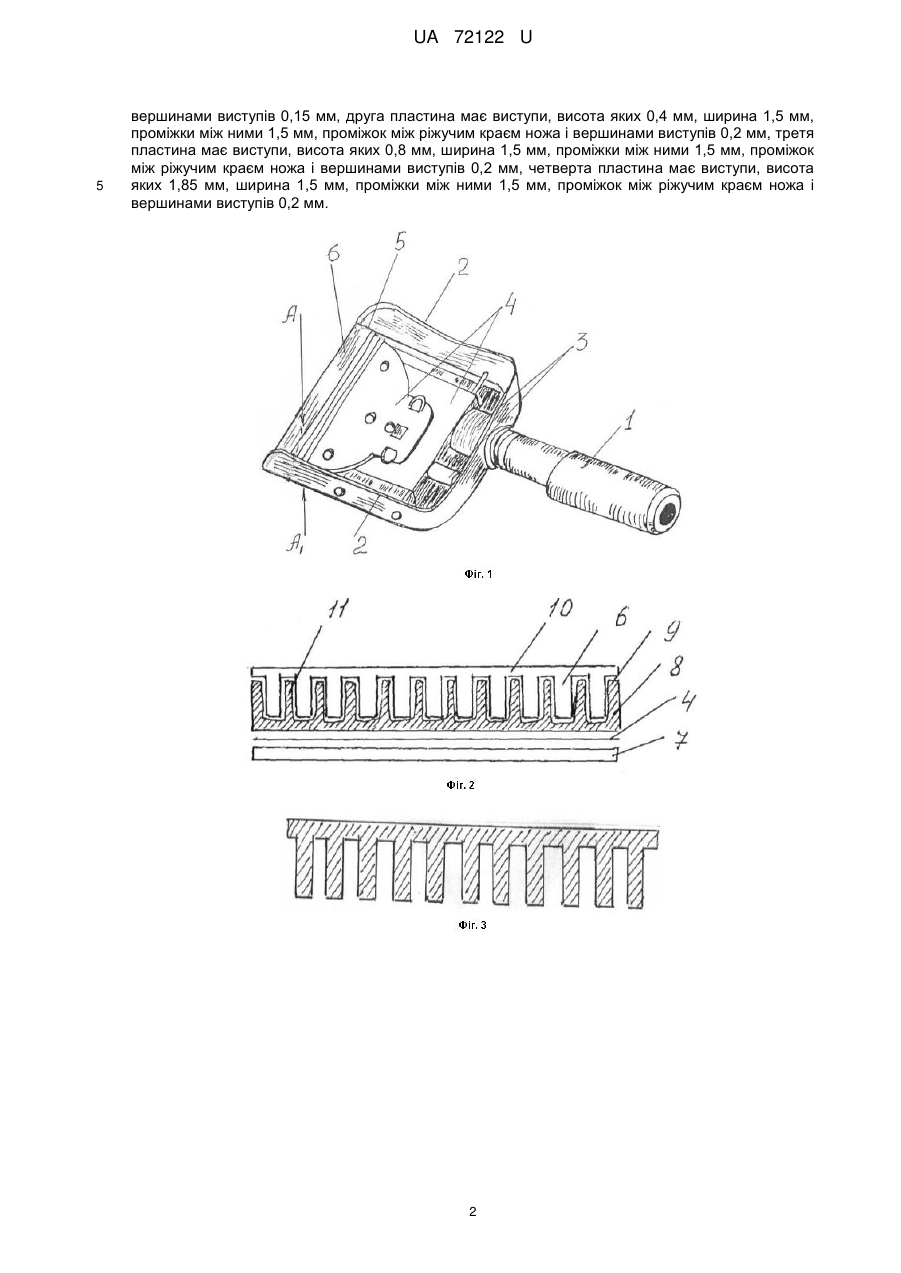

Реферат: UA 72122 U UA 72122 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить ручку з двигуном, корпус, механізм трансформації руху, плоского ножа, захисної пластини, механізм регулювання товщини зрізу аутодерморансплантата та зв'язаної з ним обмежуючої пластину [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини. В основу корисної моделі поставлена задача вдосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування різних рельєфних аутодермотрансплантатів. Поставлена задача вирішується тим, що в дерматомі, що містить ручку з двигуном, корпус, механізм трансформації руху, плоский ножа, захисну пластину, прозорі змінні обмежуючі рельєфні пластини з виступами на робочій поверхні, які фіксуються на корпусі нерухомо, які дають можливість контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням плоским ножем, виступи, висота яких 0,25 мм, ширина 1,5мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,15 мм, друга пластина має виступи, висота яких 0,4 мм, ширина 1,5мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, третя пластина має виступи, висота яких 0,8 мм, ширина 1,5мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, четверта пластина має виступи, висота яких 1,85 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм. Дерматом працює наступним чином: вибирають необхідну рельєфну обмежуючу пластину та вставляють на дерматом, після обробки донорської ділянки, одним із способів, дерматом з плоским коливальним ножем прикладають робочим органом до донорської шкіри та притискуючи проводять дерматом по донорській ділянці. При цьому обмежувальна пластина робочою поверхнею з виступами, що знаходиться перед плоским ножем, деформує шкіру згідно виступам, і при просуванні дерматома в такому положенні проходить зрізання аутодермотрансплантата. Запропонований дерматом (фіг. 1) зображений в загальному виді, що містить ручку з двигуном 1, корпус 2, механізм трансформації руху 3, плоский ніж на рухомій основі 4, механізм регулювання товщини зрізуваного аутодермотрансплантата 5 та зв'язана з ним обмежуюча пластина з виступами на робочій поверхні 6. На (фіг.2) зріз А-А1 (дивись фіг. 1) робочого органа дерматома де плоский ніж 4, виступ обмежувальної пластини 6, захисна пластина 7, рельєфний аутодермотрансплантат впроцесі зрізання (в даному випадку рельєфна обмежувальна рельєфна пластина для зрізання квазіповношарового аутодермотрансплантата) 8, товста частина квазіповношарового аутодермотрансплантата 9, рельєфна обмежувальна пластина 10, проміжок між виступами обмежувальної пластини 11. На (фіг. 3) квазіповношаровий аутодермотрансплантат. На (фіг. 4) обмежувальні пластини фіг. 4а - для зрізування квазіповношарового аутодермотрансплантата, фіг.4б - для зрізування квазітовстого аутодермотрансплантата, На (фіг. 5) обмежувальні пластини фіг. 5в - для зрізування квазісереднього аутодермотрансплантата, фіг.5г для зрізування квазітонкого аутодермотрансплантата де виступи обмежувальних пластин 6, рельєфні обмежувальні пластини 10, проміжок між виступами обмежувальних пластин П. На (фіг. 6) початковий стан при заборі аутодермотрансплантата. Одержаний трансплантат має збільшену площу контакту з гранулюючою раною, що скорочує термін приживлення аутодермотрансплантата, може бути необмеженої довжини. Джерело інформації: 1. Рудовский В., Назиловский В., Зиткевич В., Зиткевич 3. Теория и практика лечения ожогов. Москва. "Медицина" 1980. Ст. 98-99. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Дерматом із прозорими, змінними, рельєфними обмежуючими пластинами, що містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж, захисну пластину, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що містить чотири прозорі рельєфні обмежуючі пластини, які фіксовані на корпусі нерухомо, з виступами на робочій поверхні, перша пластина має виступи, висота яких 0,25 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і 1 UA 72122 U 5 вершинами виступів 0,15 мм, друга пластина має виступи, висота яких 0,4 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, третя пластина має виступи, висота яких 0,8 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, четверта пластина має виступи, висота яких 1,85 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм. 2 UA 72122 U 3 UA 72122 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
