Спосіб гідроізоляції пористих будівельних матеріалів і елементів конструкції та ізоляційний склад (варіанти)

1. Спосіб гідроізоляції пористих будівельних матеріалів, який відрізняється тим, що в будівельний матеріал вводять принаймні одну низьков’язку реакційноздатну речовину/суміш речовин із в'язкістю менше 100 мПа·с при 12 оС, при цьому згадані речовина/суміш речовин являють собою речовину/суміш речовин на основі епоксидних смол, до складу яких входять аліфатичні багатофункціональні реакційноздатні розріджувачі, які не містять розчинників, і амінні аліфатичні отверджувачі і/або поліуретанові форполімери з вмістом ізоціанату від 2 до 30 %, після цього вищенаведеним речовині/суміші речовин дають проникнути в пористу структуру будівельного матеріалу в цільовій зоні дії, після чого згаданим речовині/суміші речовин дають хімічно прореагувати з практично повним заповненням пористої структури й утворенням завдяки цьому в пористій структурі вологонепроникних бар'єрів.

2. Спосіб за п. 1, який відрізняється тим, що в результаті хімічної реакції відбувається затвердіння вищенаведених речовини/суміші речовин.

3. Спосіб за п. 1, який відрізняється тим, що в результаті хімічної реакції відбувається спінення й затвердіння згаданих речовини/суміші речовин.

4. Спосіб за будь-яким із попередніх пунктів, який відрізняється тим, що після реакції вищенаведені речовина/суміш речовин мають достатню здатність до набухання при контакті з рідиною для того, щоб герметично закупорити об'єм пор, який залишився незаповнений матеріалом.

5. Спосіб за будь-яким із попередніх пунктів, який відрізняється тим, що рідина, яка знаходиться на стінках пор, практично повністю видаляється з них за рахунок її змішування або хімічної реакції зі згаданими речовиною/сумішшю речовин, і в результаті безпосереднього контакту вищенаведених речовини/суміші речовин із стінками пор відбувається герметичне закупорювання пор.

6. Спосіб за будь-яким із попередніх пунктів, який відрізняється тим, що реакційноздатні речовина/суміш речовин після завершення реакції набуває водовідштовхувальних (гідрофобних) властивостей і в результаті блокує процес вологопередачі в об'ємі пор, який залишився незаповнений матеріалом.

7. Спосіб за будь-яким із попередніх пунктів, який відрізняється тим, що в результаті введення згаданих речовини/суміші речовин у насичену вологою основу під тиском не відбувається їхнього надмірного перемішування з присутньою в пористій структурі вологою, але відбувається достатнє витиснення цієї вологи.

8. Ізоляційний склад, який складається з низьков’язкої речовини/суміші речовин із в'язкістю, яка менше 100 мПа·с при 12 оС, при цьому згадані речовина/суміш речовин являють собою речовину/суміш речовин на основі епоксидних смол, до складу яких входять аліфатичні багатофункціональні реакційноздатні розріджувачі, які не містять розчинників, і амінні аліфатичні отверджувачі і/або поліуретанові форполімери з вмістом ізоціанату від 2 до 30 %, причому цей ізоляційний склад після його введення в пористі будівельні матеріали здатний утворювати в результаті хімічної реакції масу, яка заповнює пори, тверднути й після затвердіння здатний набухати в результаті контакту з рідиною.

9. Ізоляційний склад за п. 8, який складається принаймні із суміші реакційноздатних розріджувачів у формі бі- або олігофункціональних епоксидних сполук і отверджувачів, а також, у разі потреби, регуляторів та інших допоміжних домішок.

10. Ізоляційний склад, який складається з низьков’язкої речовини/суміші речовин із в'язкістю, яка не досягає 100 мПа·с при 12 оС, і який після його введення в пористі будівельні матеріали здатний утворювати в результаті хімічної реакції спінену масу, яка заповнює пори, тверднути й після затвердіння здатний набухати в результаті контакту з рідиною.

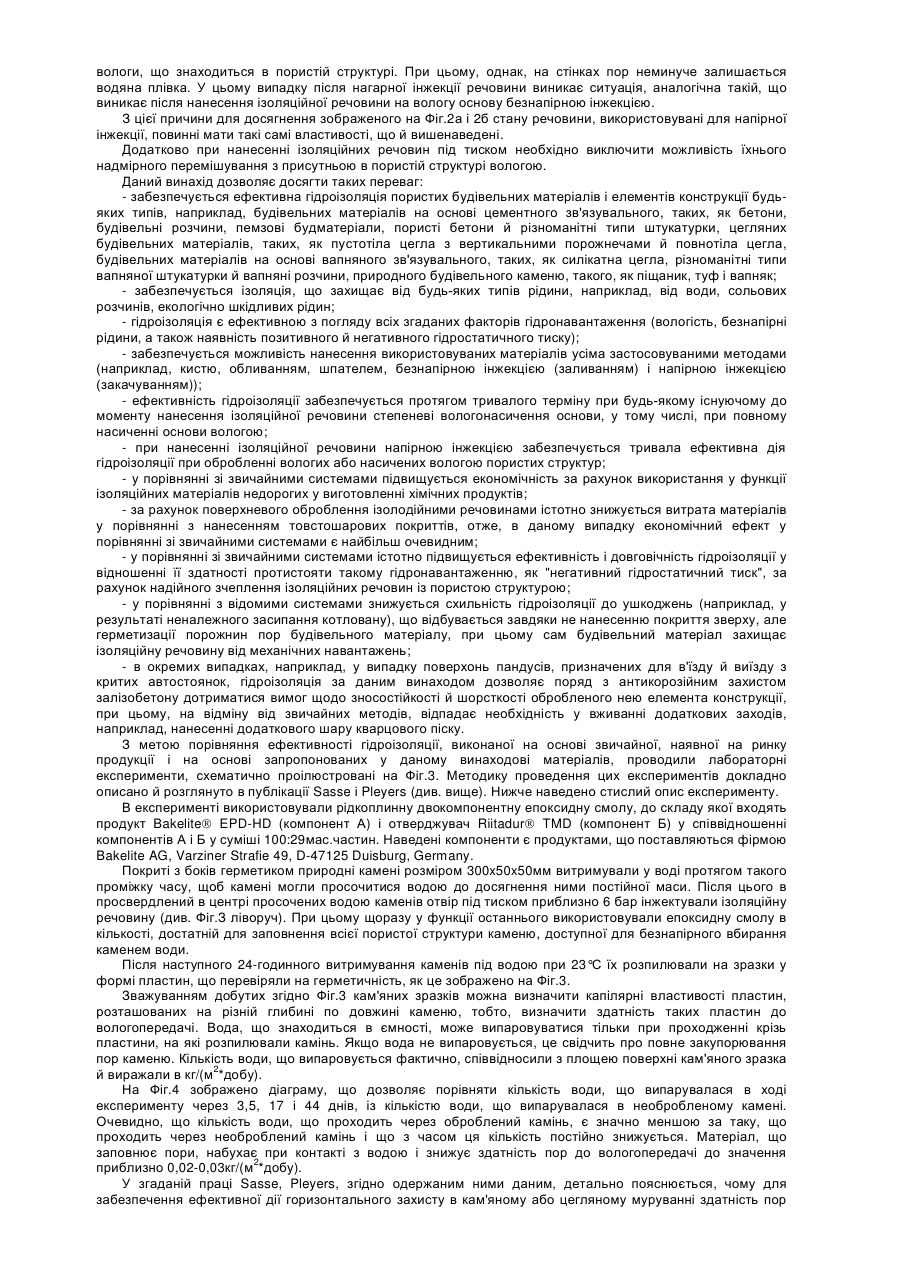

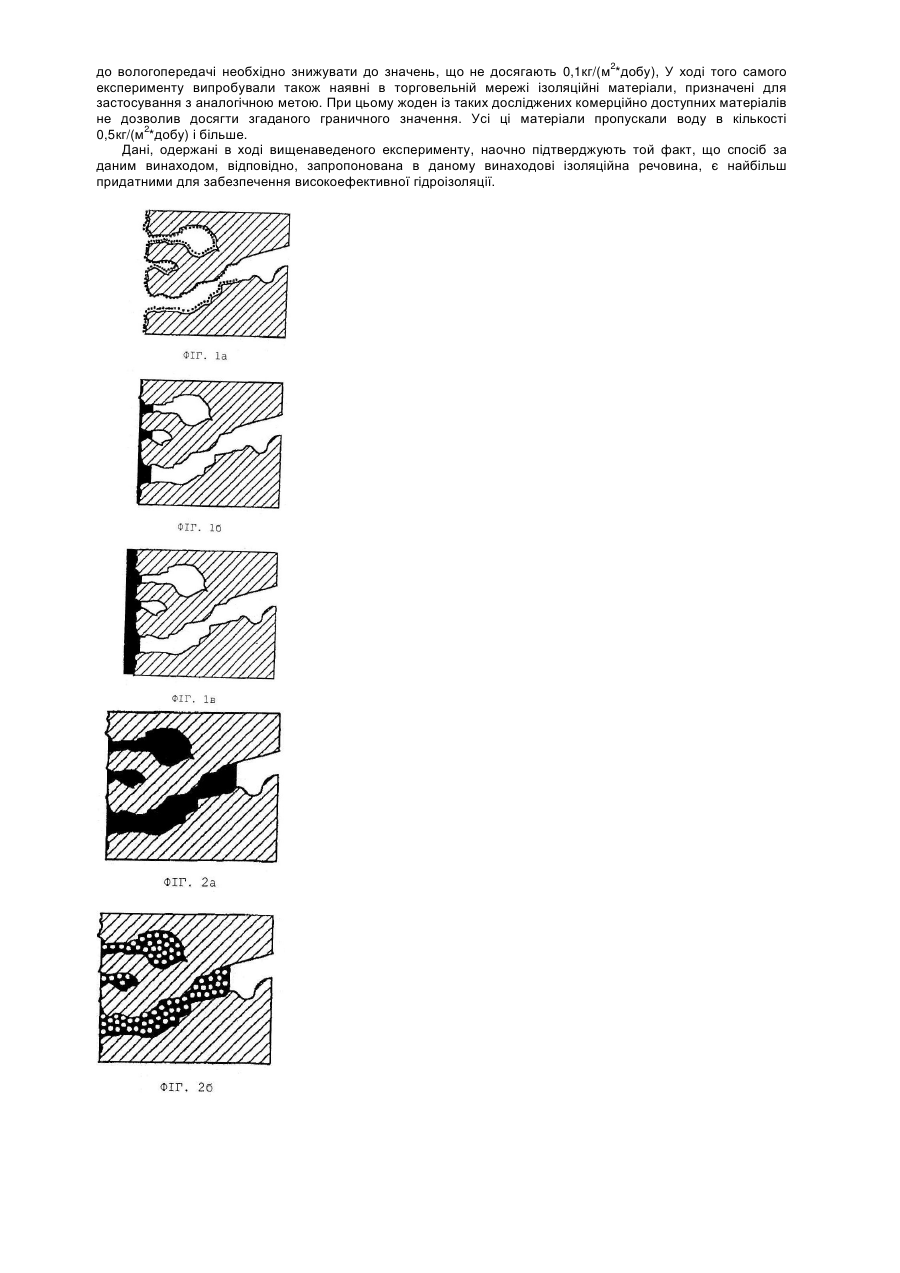

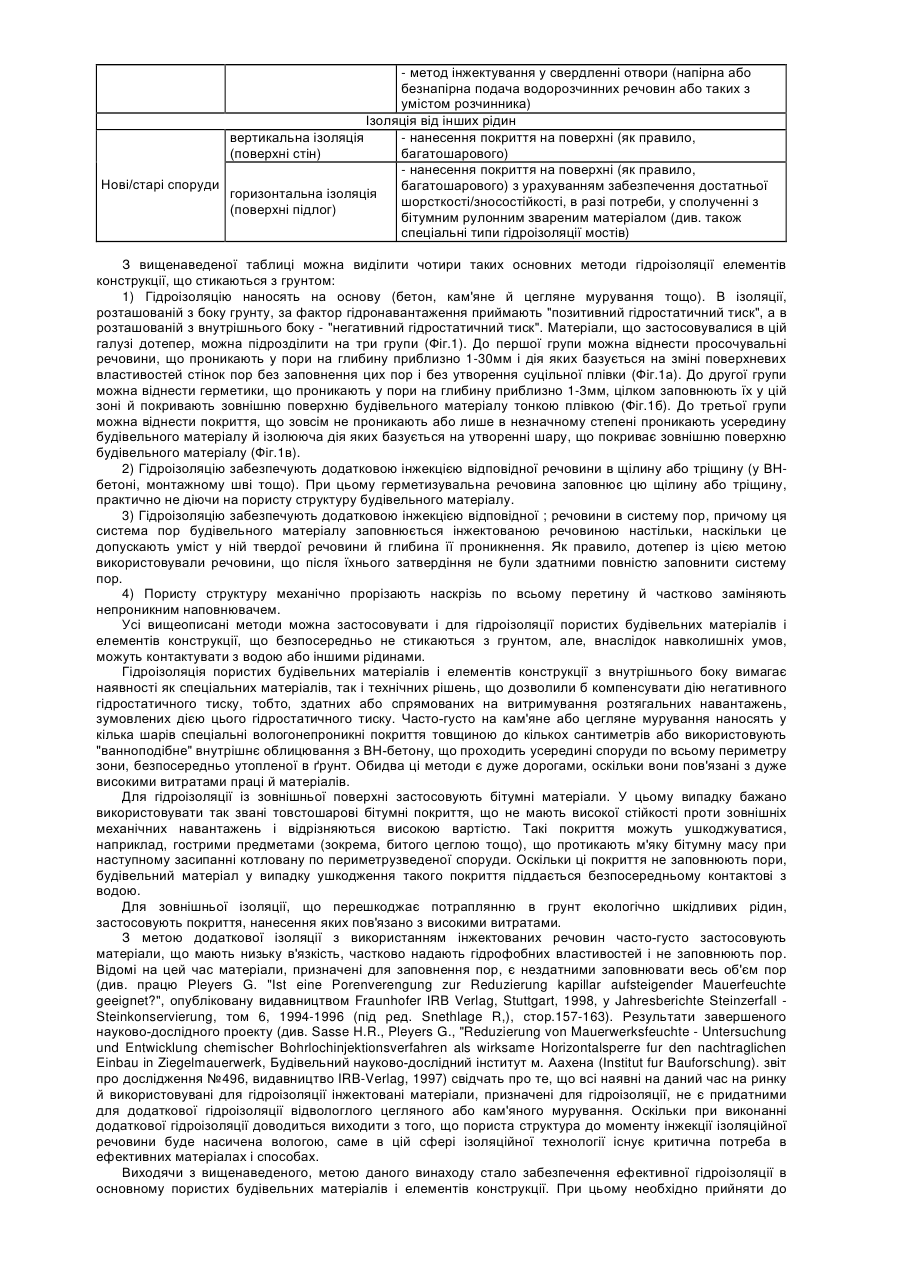

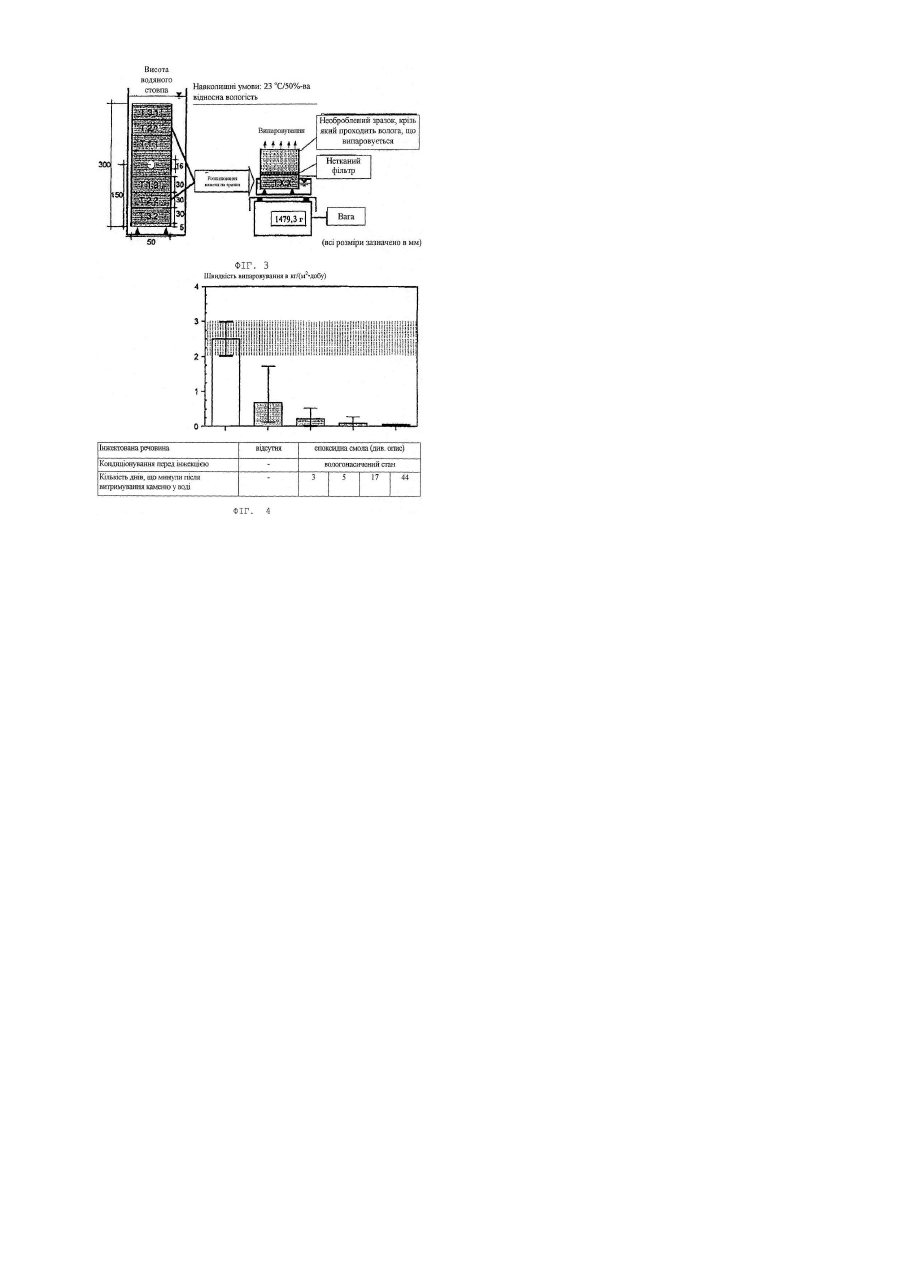

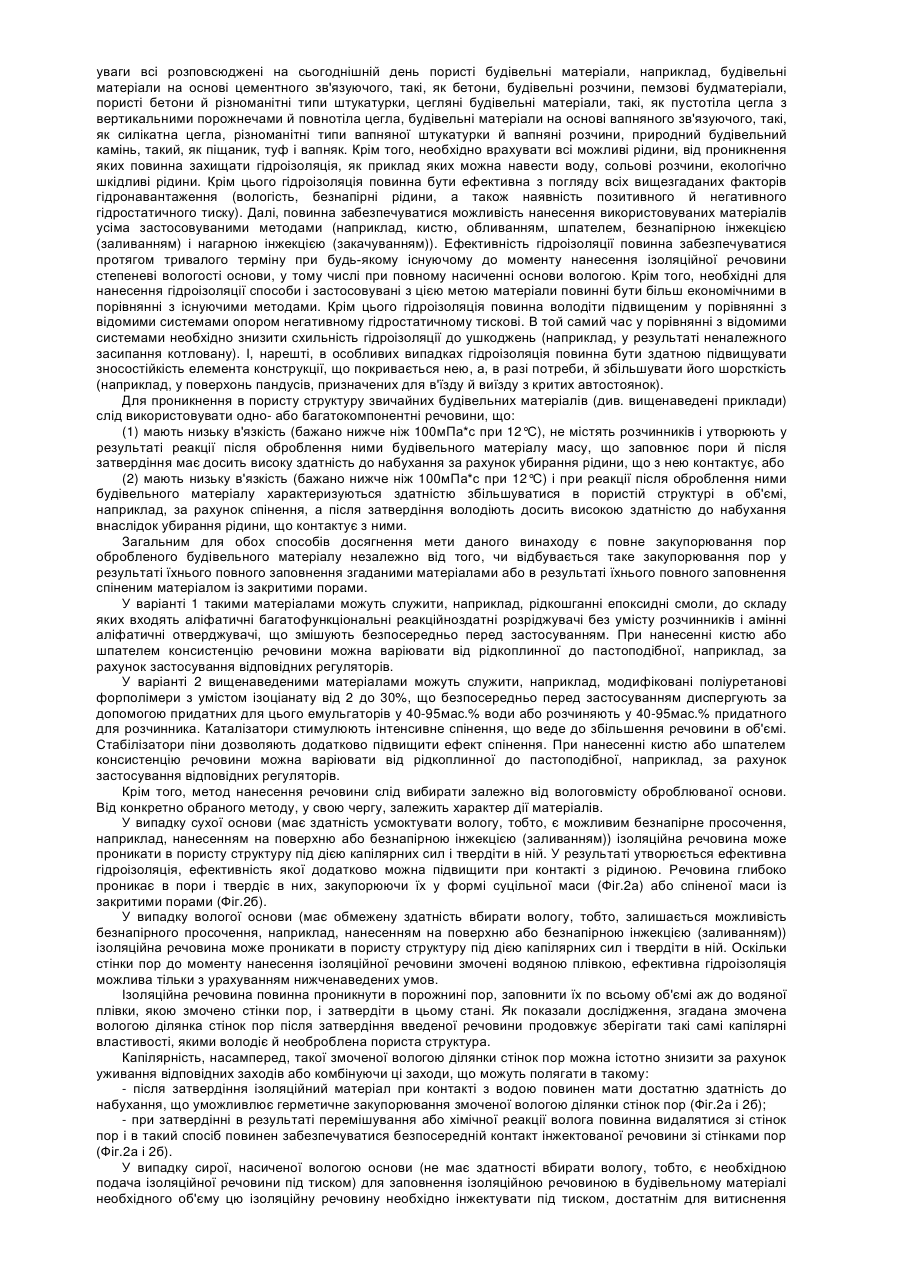

11. Ізоляційний склад за п. 10, який складається із суміші поліуретанових форполімерів і принаймні ще одного додаткового компонента, вибраного з групи, яка включає розчинники, воду, емульгатори, стабілізатори піни, регулятори та інші допоміжні домішки.
