Робочий орган ґрунтообробного агрегату

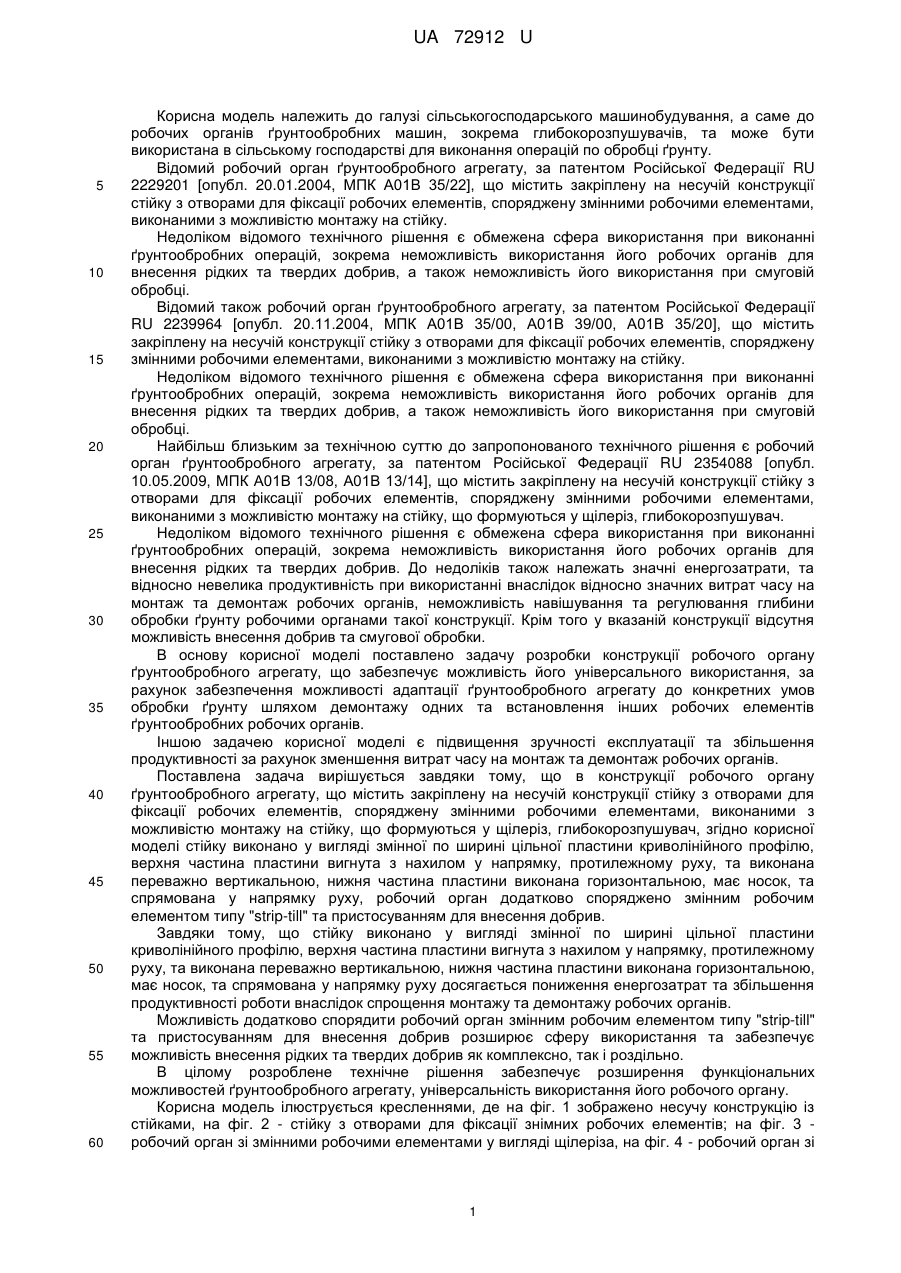

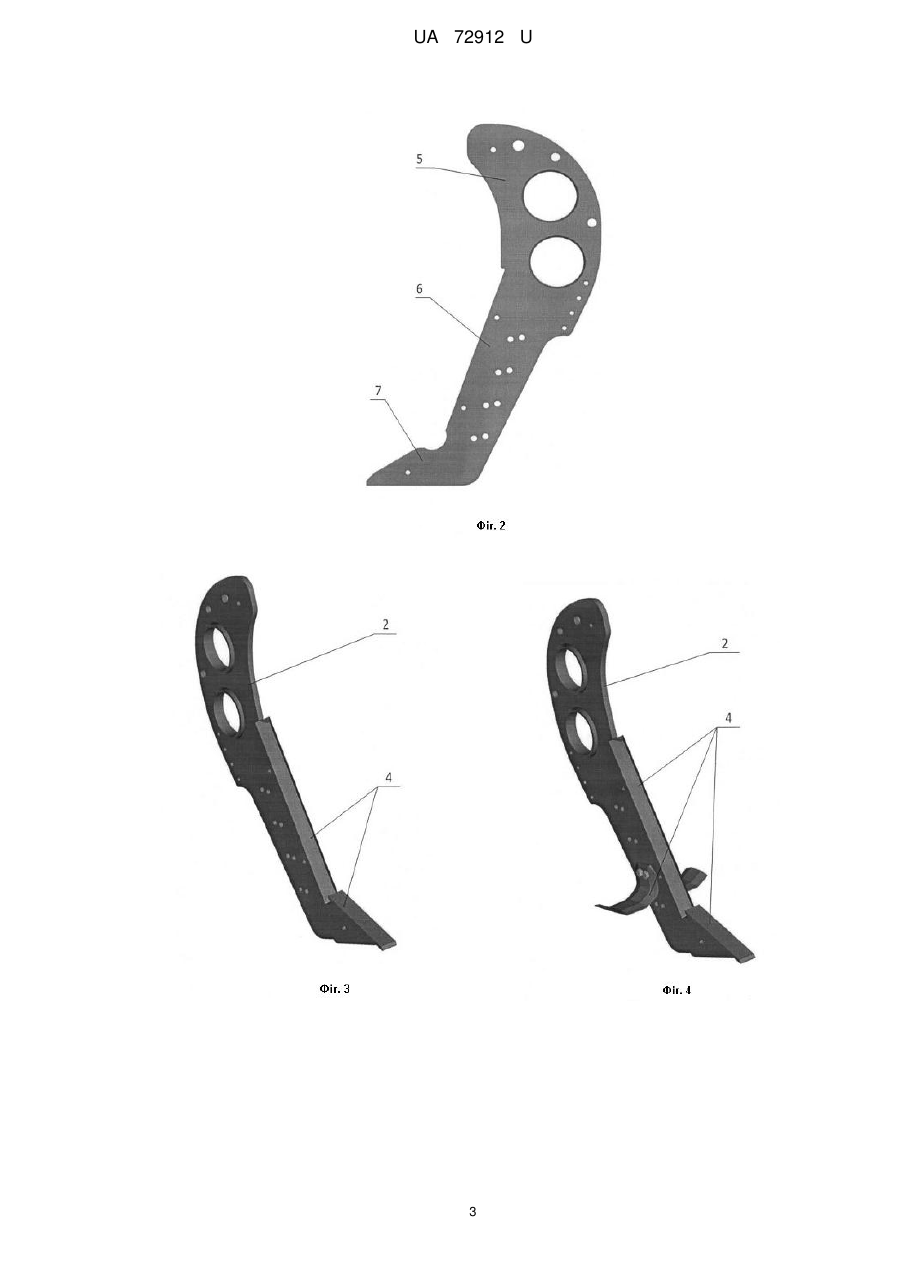

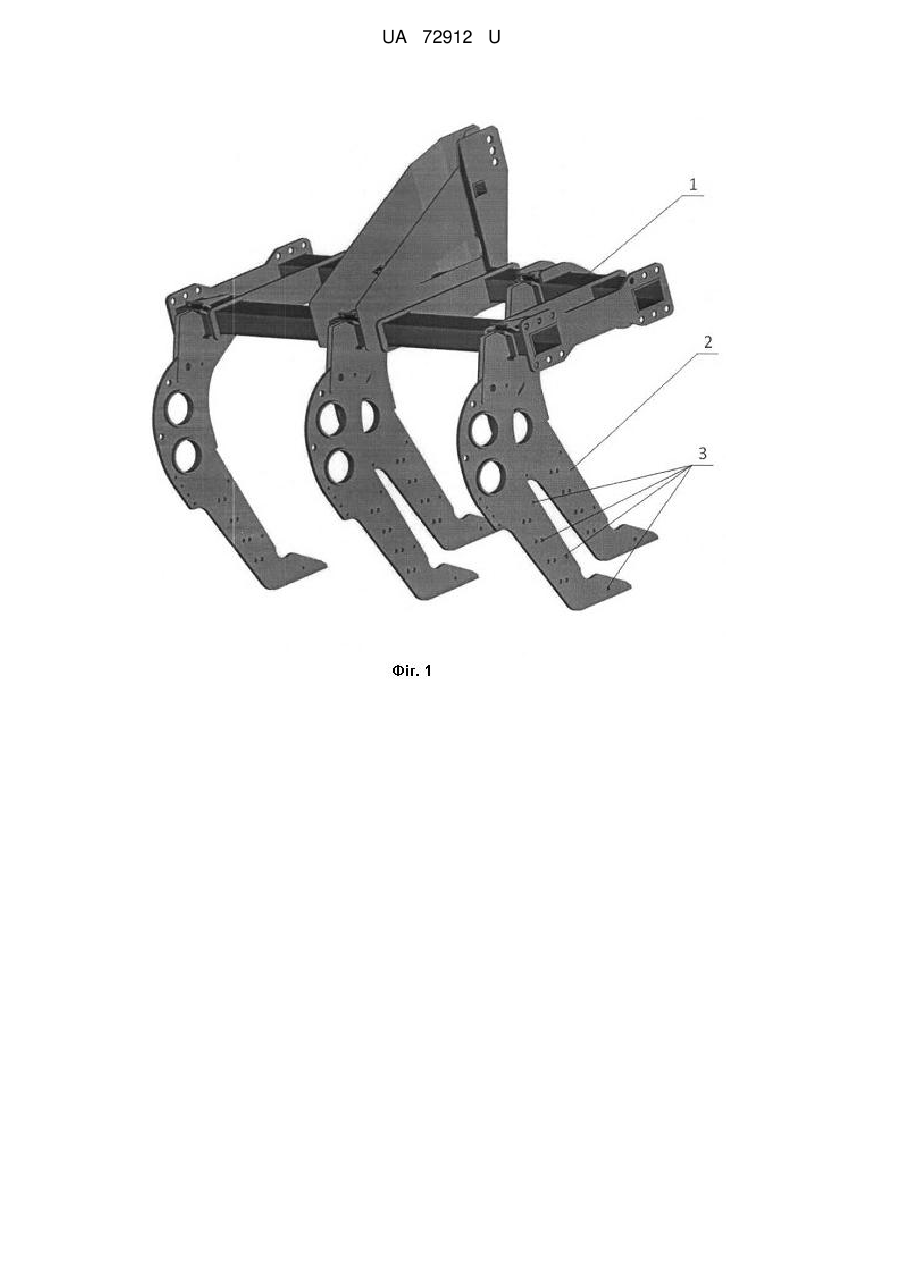

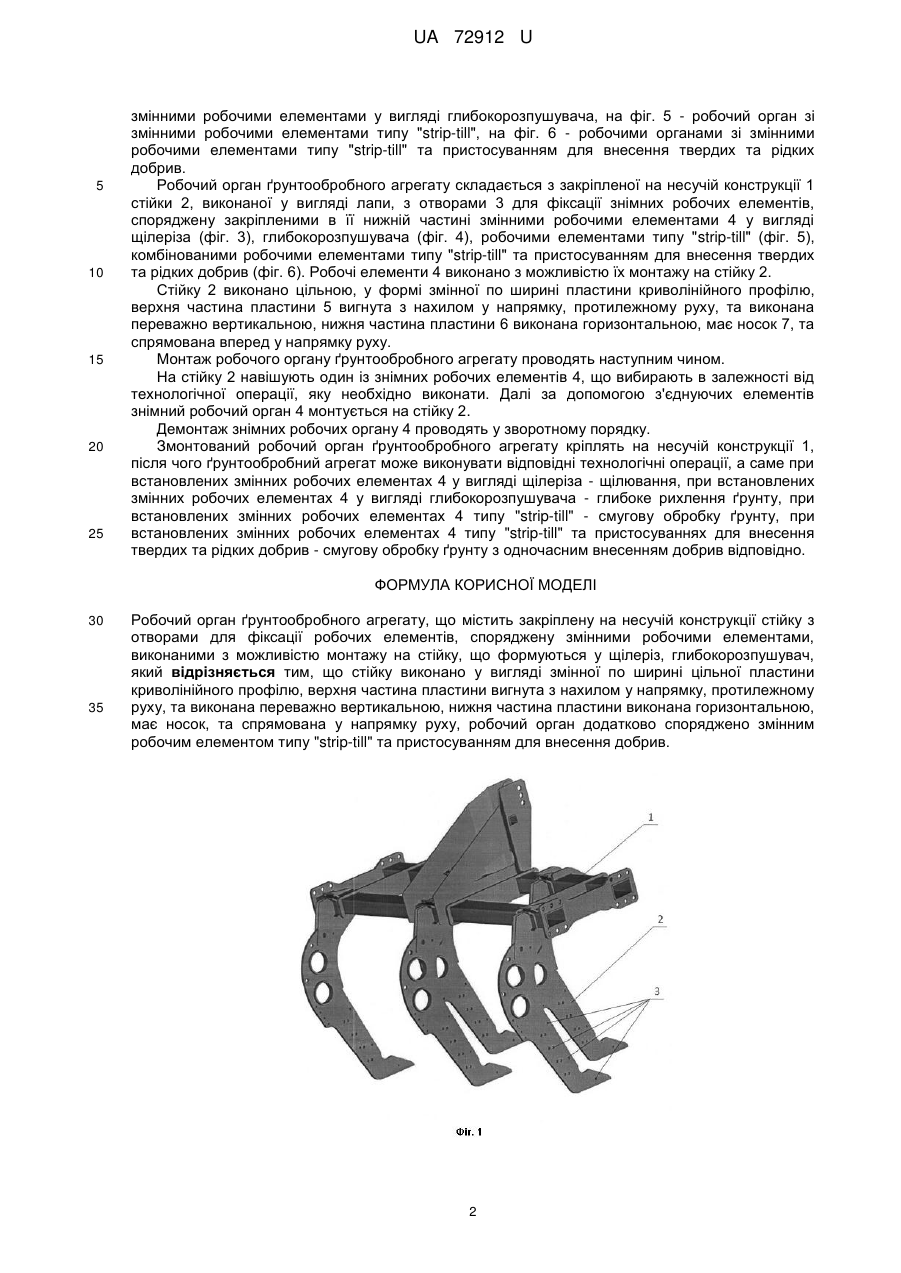

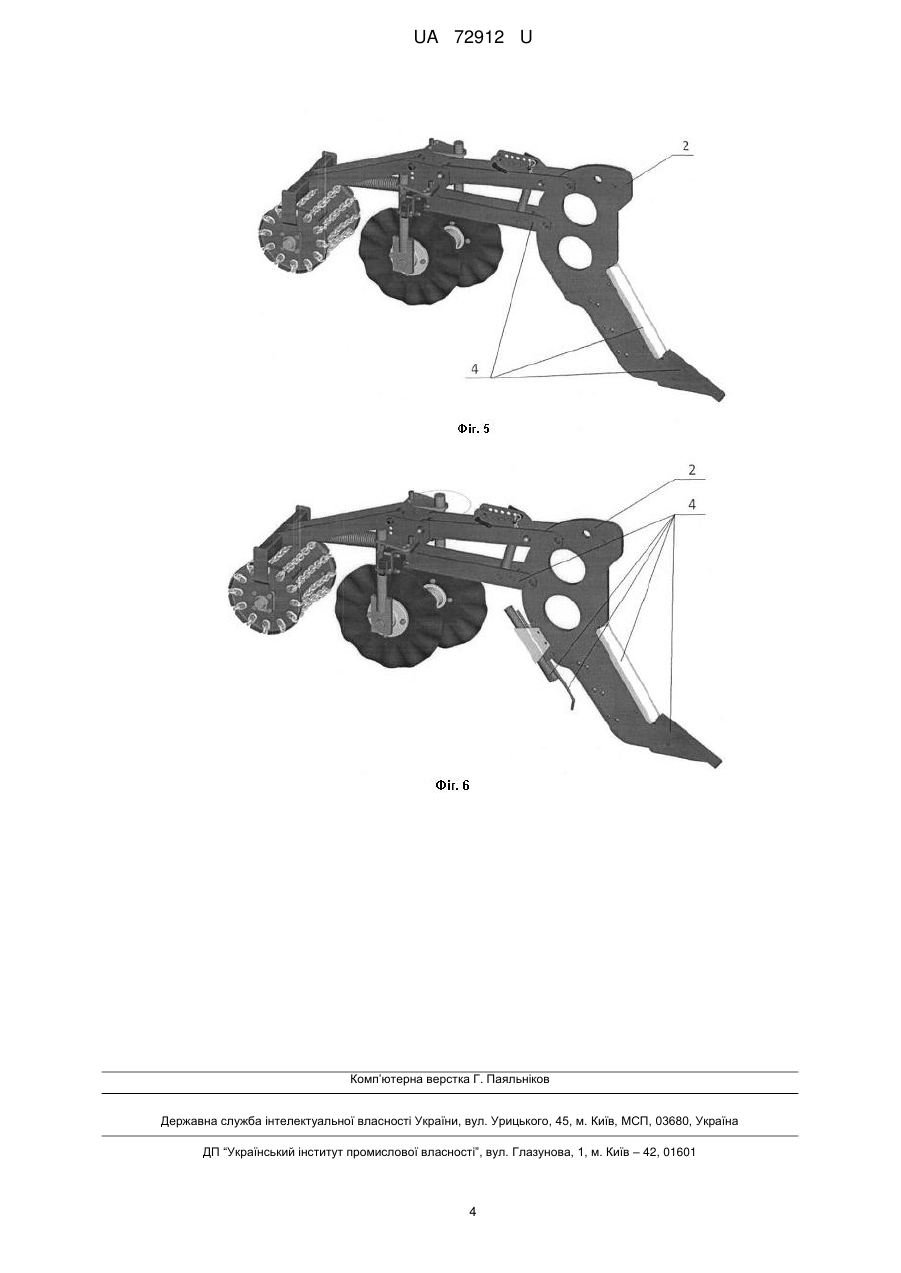

Реферат: UA 72912 U UA 72912 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до робочих органів ґрунтообробних машин, зокрема глибокорозпушувачів, та може бути використана в сільському господарстві для виконання операцій по обробці ґрунту. Відомий робочий орган ґрунтообробного агрегату, за патентом Російської Федерації RU 2229201 [опубл. 20.01.2004, МПК А01В 35/22], що містить закріплену на несучій конструкції стійку з отворами для фіксації робочих елементів, споряджену змінними робочими елементами, виконаними з можливістю монтажу на стійку. Недоліком відомого технічного рішення є обмежена сфера використання при виконанні ґрунтообробних операцій, зокрема неможливість використання його робочих органів для внесення рідких та твердих добрив, а також неможливість його використання при смуговій обробці. Відомий також робочий орган ґрунтообробного агрегату, за патентом Російської Федерації RU 2239964 [опубл. 20.11.2004, МПК А01В 35/00, А01В 39/00, А01В 35/20], що містить закріплену на несучій конструкції стійку з отворами для фіксації робочих елементів, споряджену змінними робочими елементами, виконаними з можливістю монтажу на стійку. Недоліком відомого технічного рішення є обмежена сфера використання при виконанні ґрунтообробних операцій, зокрема неможливість використання його робочих органів для внесення рідких та твердих добрив, а також неможливість його використання при смуговій обробці. Найбільш близьким за технічною суттю до запропонованого технічного рішення є робочий орган ґрунтообробного агрегату, за патентом Російської Федерації RU 2354088 [опубл. 10.05.2009, МПК А01В 13/08, А01В 13/14], що містить закріплену на несучій конструкції стійку з отворами для фіксації робочих елементів, споряджену змінними робочими елементами, виконаними з можливістю монтажу на стійку, що формуються у щілеріз, глибокорозпушувач. Недоліком відомого технічного рішення є обмежена сфера використання при виконанні ґрунтообробних операцій, зокрема неможливість використання його робочих органів для внесення рідких та твердих добрив. До недоліків також належать значні енергозатрати, та відносно невелика продуктивність при використанні внаслідок відносно значних витрат часу на монтаж та демонтаж робочих органів, неможливість навішування та регулювання глибини обробки ґрунту робочими органами такої конструкції. Крім того у вказаній конструкції відсутня можливість внесення добрив та смугової обробки. В основу корисної моделі поставлено задачу розробки конструкції робочого органу ґрунтообробного агрегату, що забезпечує можливість його універсального використання, за рахунок забезпечення можливості адаптації ґрунтообробного агрегату до конкретних умов обробки ґрунту шляхом демонтажу одних та встановлення інших робочих елементів ґрунтообробних робочих органів. Іншою задачею корисної моделі є підвищення зручності експлуатації та збільшення продуктивності за рахунок зменшення витрат часу на монтаж та демонтаж робочих органів. Поставлена задача вирішується завдяки тому, що в конструкції робочого органу ґрунтообробного агрегату, що містить закріплену на несучій конструкції стійку з отворами для фіксації робочих елементів, споряджену змінними робочими елементами, виконаними з можливістю монтажу на стійку, що формуються у щілеріз, глибокорозпушувач, згідно корисної моделі стійку виконано у вигляді змінної по ширині цільної пластини криволінійного профілю, верхня частина пластини вигнута з нахилом у напрямку, протилежному руху, та виконана переважно вертикальною, нижня частина пластини виконана горизонтальною, має носок, та спрямована у напрямку руху, робочий орган додатково споряджено змінним робочим елементом типу "strip-till" та пристосуванням для внесення добрив. Завдяки тому, що стійку виконано у вигляді змінної по ширині цільної пластини криволінійного профілю, верхня частина пластини вигнута з нахилом у напрямку, протилежному руху, та виконана переважно вертикальною, нижня частина пластини виконана горизонтальною, має носок, та спрямована у напрямку руху досягається пониження енергозатрат та збільшення продуктивності роботи внаслідок спрощення монтажу та демонтажу робочих органів. Можливість додатково спорядити робочий орган змінним робочим елементом типу "strip-till" та пристосуванням для внесення добрив розширює сферу використання та забезпечує можливість внесення рідких та твердих добрив як комплексно, так і роздільно. В цілому розроблене технічне рішення забезпечує розширення функціональних можливостей ґрунтообробного агрегату, універсальність використання його робочого органу. Корисна модель ілюструється кресленнями, де на фіг. 1 зображено несучу конструкцію із стійками, на фіг. 2 - стійку з отворами для фіксації знімних робочих елементів; на фіг. 3 робочий орган зі змінними робочими елементами у вигляді щілеріза, на фіг. 4 - робочий орган зі 1 UA 72912 U 5 10 15 20 25 змінними робочими елементами у вигляді глибокорозпушувача, на фіг. 5 - робочий орган зі змінними робочими елементами типу "strip-till", на фіг. 6 - робочими органами зі змінними робочими елементами типу "strip-till" та пристосуванням для внесення твердих та рідких добрив. Робочий орган ґрунтообробного агрегату складається з закріпленої на несучій конструкції 1 стійки 2, виконаної у вигляді лапи, з отворами 3 для фіксації знімних робочих елементів, споряджену закріпленими в її нижній частині змінними робочими елементами 4 у вигляді щілеріза (фіг. 3), глибокорозпушувача (фіг. 4), робочими елементами типу "strip-till" (фіг. 5), комбінованими робочими елементами типу "strip-till" та пристосуванням для внесення твердих та рідких добрив (фіг. 6). Робочі елементи 4 виконано з можливістю їх монтажу на стійку 2. Стійку 2 виконано цільною, у формі змінної по ширині пластини криволінійного профілю, верхня частина пластини 5 вигнута з нахилом у напрямку, протилежному руху, та виконана переважно вертикальною, нижня частина пластини 6 виконана горизонтальною, має носок 7, та спрямована вперед у напрямку руху. Монтаж робочого органу ґрунтообробного агрегату проводять наступним чином. На стійку 2 навішують один із знімних робочих елементів 4, що вибирають в залежності від технологічної операції, яку необхідно виконати. Далі за допомогою з'єднуючих елементів знімний робочий орган 4 монтується на стійку 2. Демонтаж знімних робочих органу 4 проводять у зворотному порядку. Змонтований робочий орган ґрунтообробного агрегату кріплять на несучій конструкції 1, після чого ґрунтообробний агрегат може виконувати відповідні технологічні операції, а саме при встановлених змінних робочих елементах 4 у вигляді щілеріза - щілювання, при встановлених змінних робочих елементах 4 у вигляді глибокорозпушувача - глибоке рихлення ґрунту, при встановлених змінних робочих елементах 4 типу "strip-till" - смугову обробку ґрунту, при встановлених змінних робочих елементах 4 типу "strip-till" та пристосуваннях для внесення твердих та рідких добрив - смугову обробку ґрунту з одночасним внесенням добрив відповідно. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Робочий орган ґрунтообробного агрегату, що містить закріплену на несучій конструкції стійку з отворами для фіксації робочих елементів, споряджену змінними робочими елементами, виконаними з можливістю монтажу на стійку, що формуються у щілеріз, глибокорозпушувач, який відрізняється тим, що стійку виконано у вигляді змінної по ширині цільної пластини криволінійного профілю, верхня частина пластини вигнута з нахилом у напрямку, протилежному руху, та виконана переважно вертикальною, нижня частина пластини виконана горизонтальною, має носок, та спрямована у напрямку руху, робочий орган додатково споряджено змінним робочим елементом типу "strip-till" та пристосуванням для внесення добрив. 2 UA 72912 U 3 UA 72912 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
