Дисковий робочий орган грунтообробного агрегату

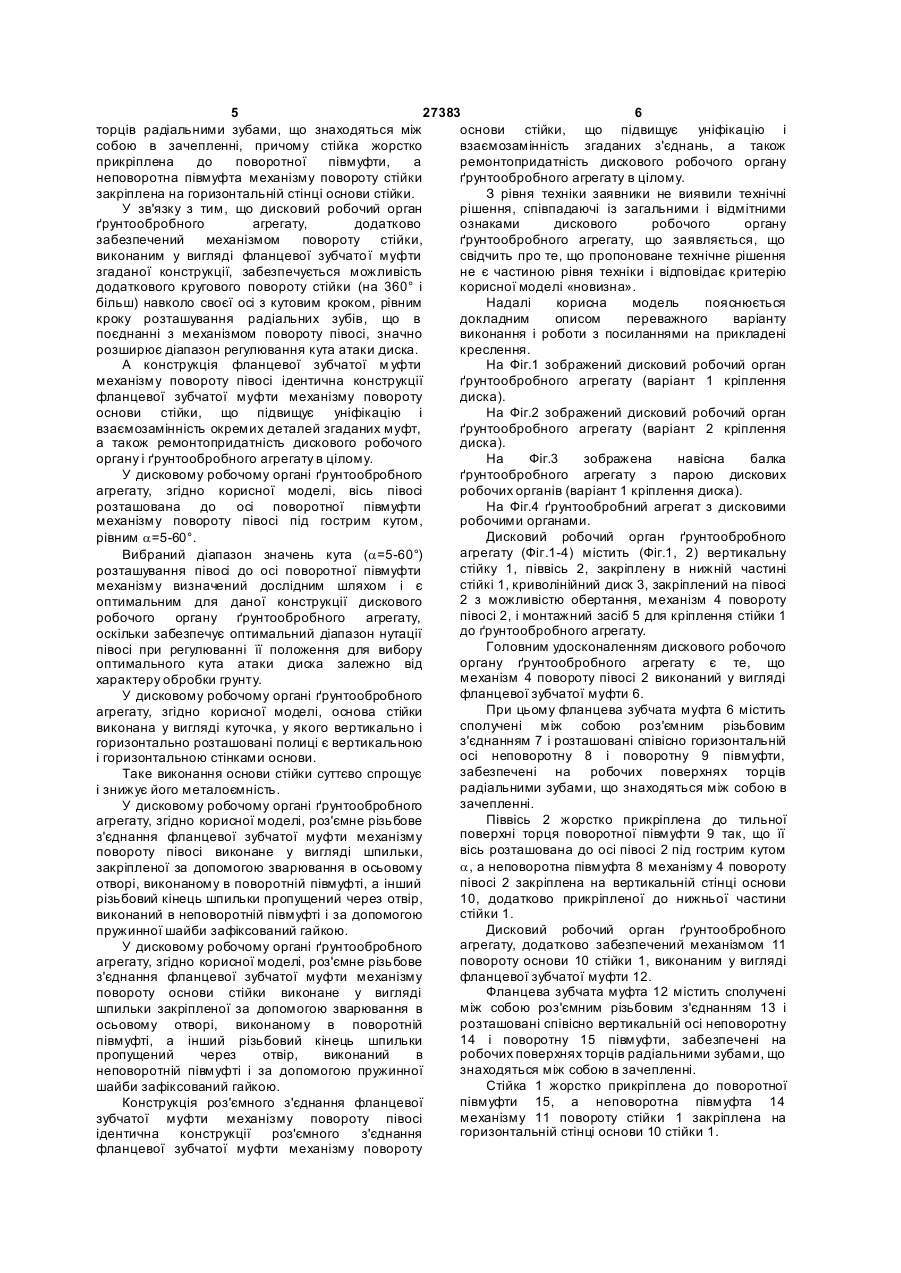

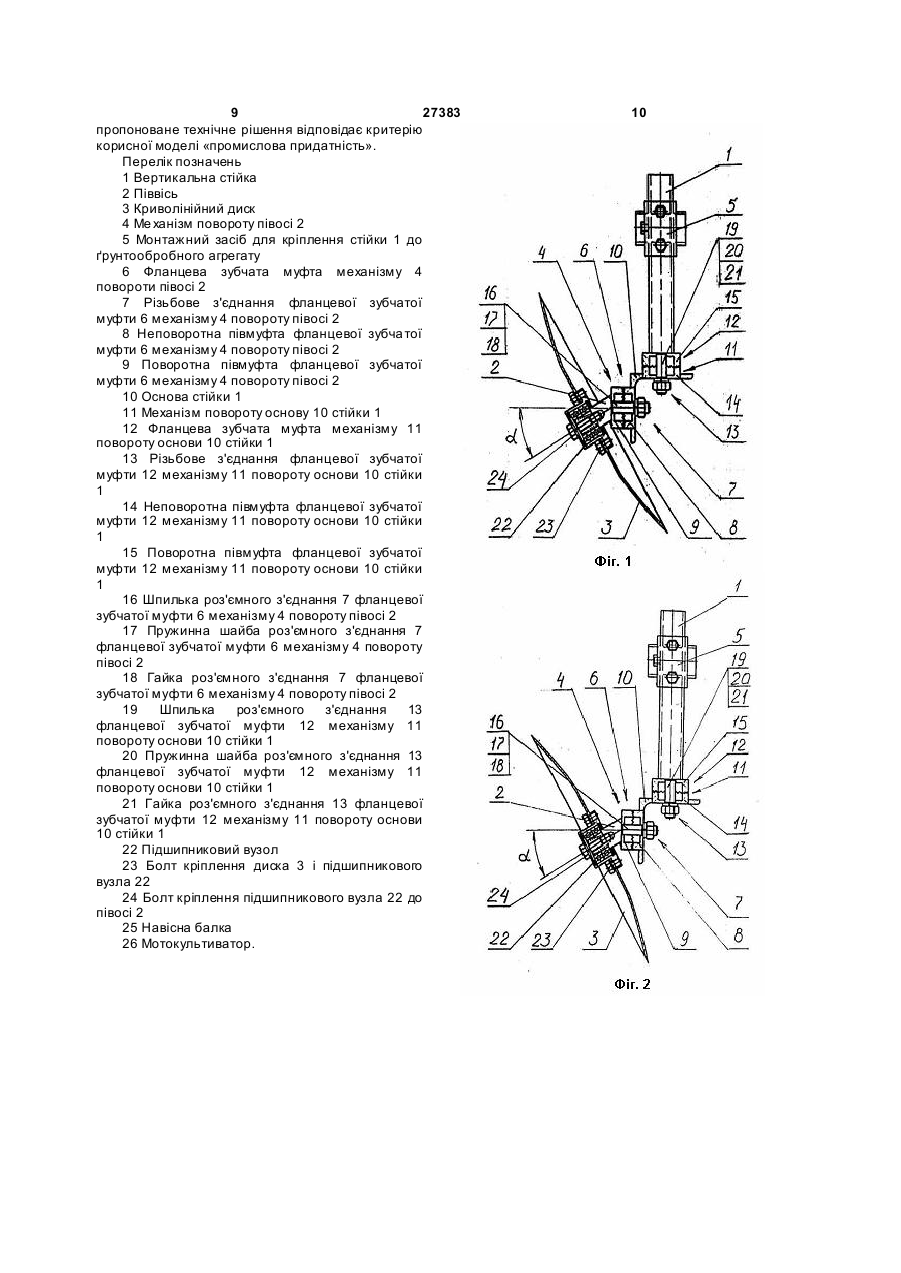

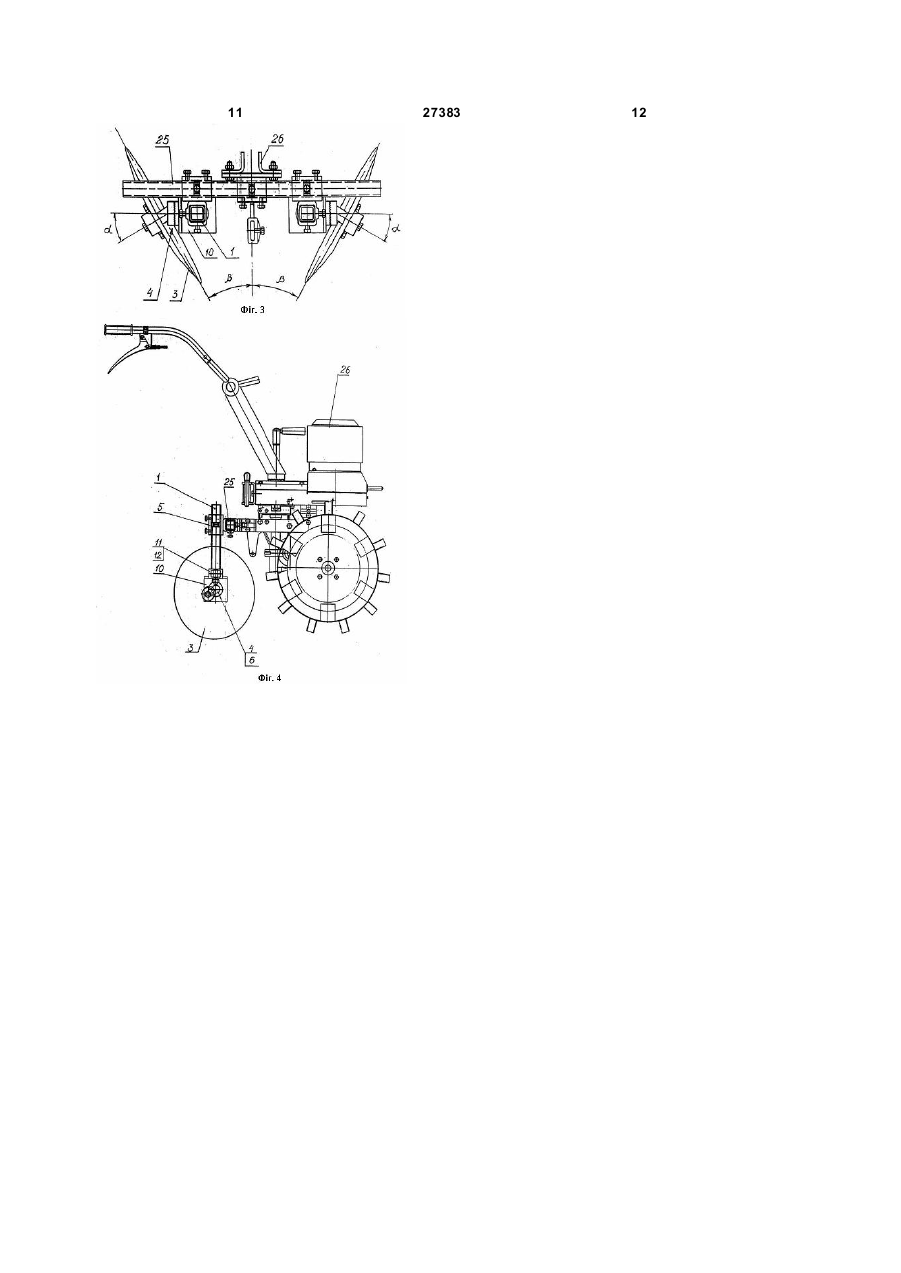

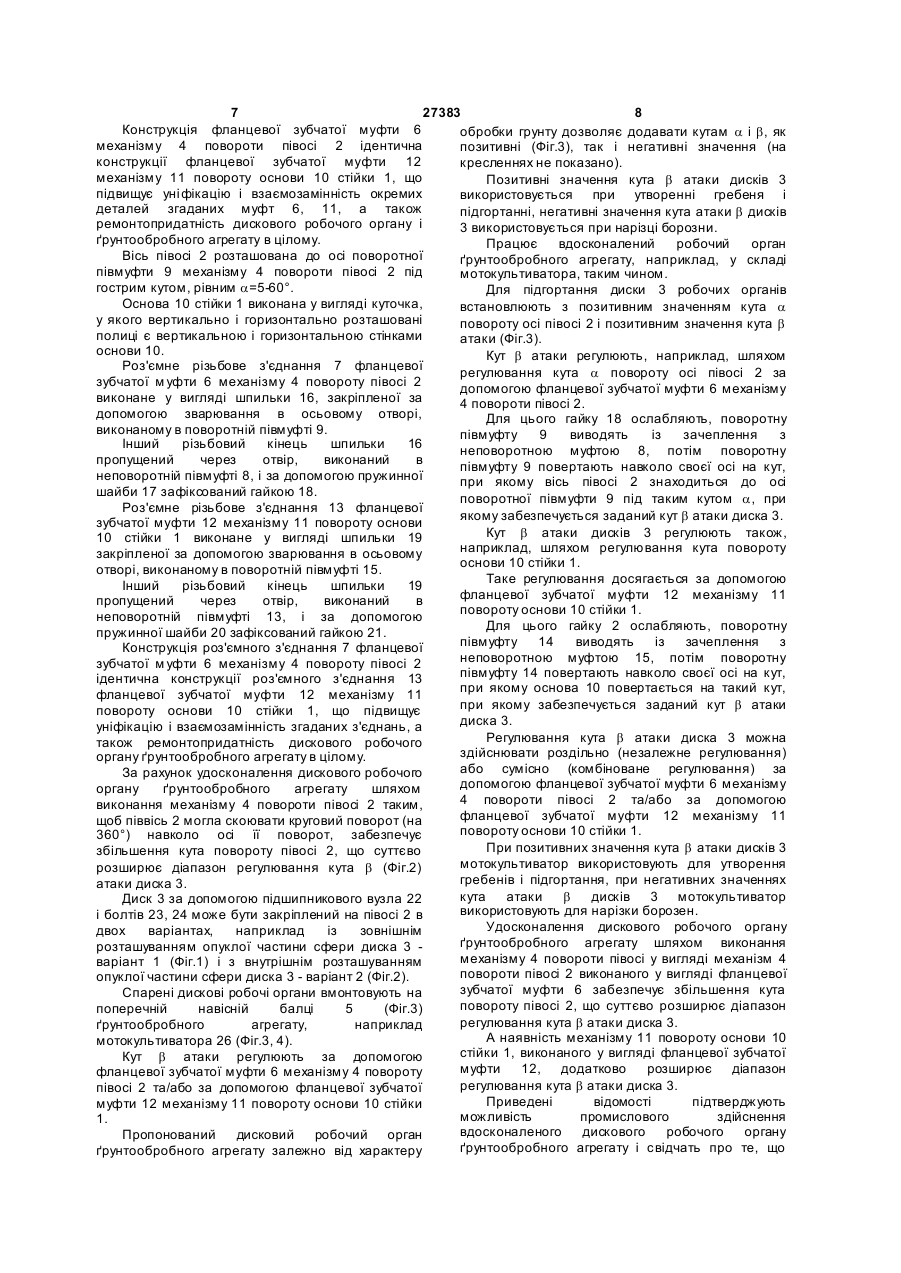

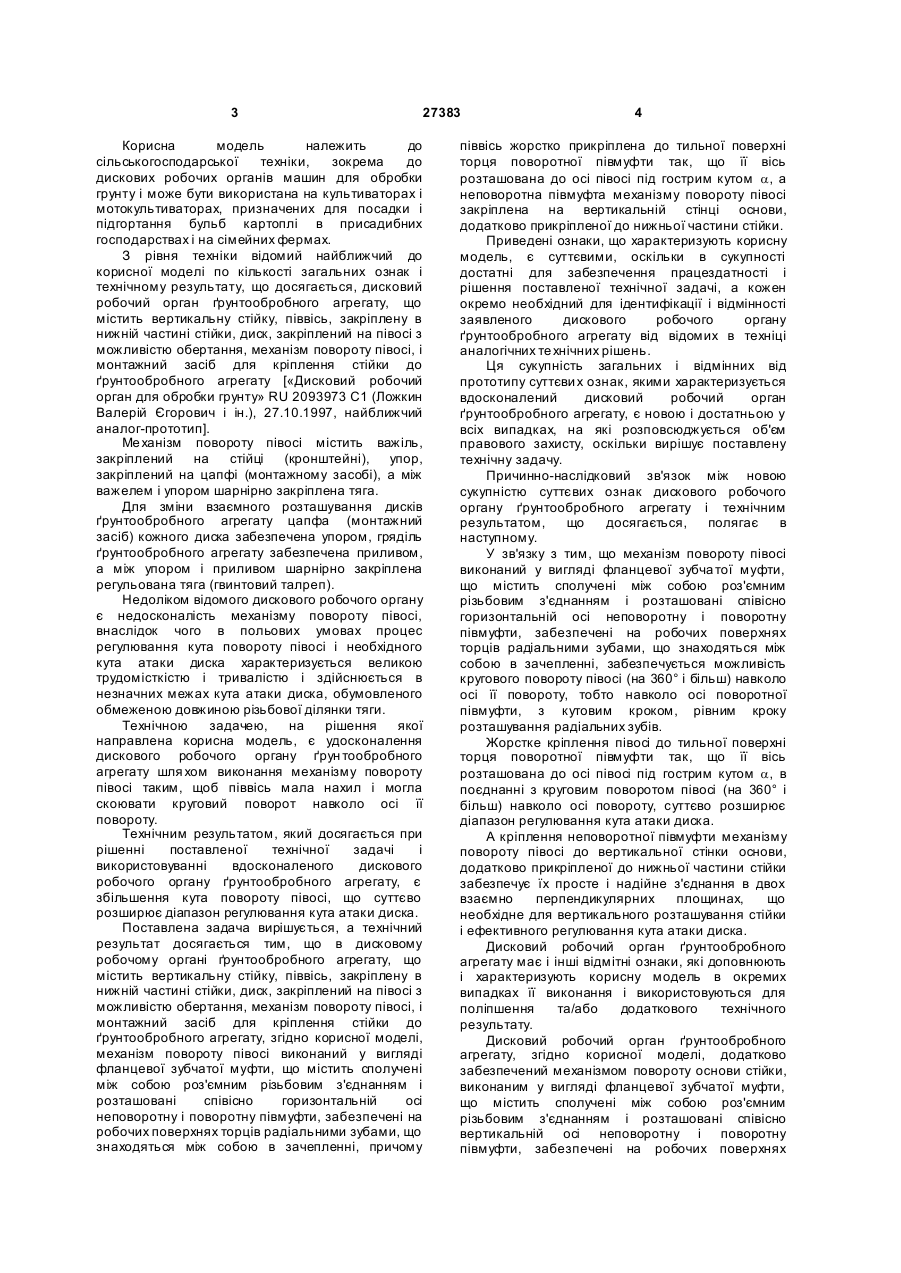

1. Дисковий робочий орган ґрунтообробного агрегату, що містить вертикальну стійку (1), піввісь (2), закріплену в нижній частині стійки (1), криволінійний диск (3), закріплений на півосі (2) з можливістю обертання, механізм (4) повороту півосі (2) і монтажний засіб (5) для кріплення стійки (1) до ґрунтообробного агрегату, який відрізняє ться тим, що механізм (4) повороту півосі (2) виконаний у вигляді фланцевої зубчатої муфти (6), що містить сполучені між собою роз'ємним різьбовим з'єднанням (7) і розташовані співвісно горизонтальній осі неповоротну (8) і поворотну (9) півмуфти, забезпечені на робочих поверхнях торців радіальними зубами, що знаходяться між собою в зачепленні, причому піввісь (2) жорстко прикріплена до тильної поверхні торця поворотної півмуфти (9) так, що її вісь розташована до осі півосі (2) під гострим кутом (α),а неповоротна півмуфта (8) механізму (4) повороту півосі (2) закріплена на вертикальній стінці основи (10), додатково прикріпленої до нижньої частини стійки (1). 2. Дисковий робочий орган ґрунтообробного агрегату за п. 1, який відрізняється тим, що додатково забезпечений механізмом (11) повороту основи (10) стійки (1), виконаним у вигляді фланцевої зубчатої муфти (12), що містить сполучені між собою роз'ємним різьбовим з'єднанням (13) і розташовані співвісно вертикальній осі неповоротну (14) і поворотну (15) півмуфти, забезпечені на робочих поверхнях торців радіальними зубами, що знаходяться між 2 (19) 1 3 27383 Корисна модель належить до сільськогосподарської техніки, зокрема до дискових робочих органів машин для обробки грунту і може бути використана на культиваторах і мотокультиваторах, призначених для посадки і підгортання бульб картоплі в присадибних господарствах і на сімейних фермах. З рівня техніки відомий найближчий до корисної моделі по кількості загальних ознак і технічному результату, що досягається, дисковий робочий орган ґрунтообробного агрегату, що містить вертикальну стійку, піввісь, закріплену в нижній частині стійки, диск, закріплений на півосі з можливістю обертання, механізм повороту півосі, і монтажний засіб для кріплення стійки до ґрунтообробного агрегату [«Дисковий робочий орган для обробки грунту» RU 2093973 С1 (Ложкин Валерій Єгорович і ін.), 27.10.1997, найближчий аналог-прототип]. Ме ханізм повороту півосі містить важіль, закріплений на стійці (кронштейні), упор, закріплений на цапфі (монтажному засобі), а між важелем і упором шарнірно закріплена тяга. Для зміни взаємного розташування дисків ґрунтообробного агрегату цапфа (монтажний засіб) кожного диска забезпечена упором, гряділь ґрунтообробного агрегату забезпечена приливом, а між упором і приливом шарнірно закріплена регульована тяга (гвинтовий талреп). Недоліком відомого дискового робочого органу є недосконалість механізму повороту півосі, внаслідок чого в польових умовах процес регулювання кута повороту півосі і необхідного кута атаки диска характеризується великою трудомісткістю і тривалістю і здійснюється в незначних межах кута атаки диска, обумовленого обмеженою довжиною різьбової ділянки тяги. Технічною задачею, на рішення якої направлена корисна модель, є удосконалення дискового робочого органу ґрун тообробного агрегату шля хом виконання механізму повороту півосі таким, щоб піввісь мала нахил і могла скоювати круговий поворот навколо осі її повороту. Технічним результатом, який досягається при рішенні поставленої технічної задачі і використовуванні вдосконаленого дискового робочого органу ґрунтообробного агрегату, є збільшення кута повороту півосі, що суттєво розширює діапазон регулювання кута атаки диска. Поставлена задача вирішується, а технічний результат досягається тим, що в дисковому робочому органі ґрунтообробного агрегату, що містить вертикальну стійку, піввісь, закріплену в нижній частині стійки, диск, закріплений на півосі з можливістю обертання, механізм повороту півосі, і монтажний засіб для кріплення стійки до ґрунтообробного агрегату, згідно корисної моделі, механізм повороту півосі виконаний у вигляді фланцевої зубчатої муфти, що містить сполучені між собою роз'ємним різьбовим з'єднанням і розташовані співісно горизонтальній осі неповоротну і поворотну півмуфти, забезпечені на робочих поверхнях торців радіальними зубами, що знаходяться між собою в зачепленні, причому 4 піввісь жорстко прикріплена до тильної поверхні торця поворотної півмуфти так, що її вісь розташована до осі півосі під гострим кутом a, а неповоротна півмуфта механізму повороту півосі закріплена на вертикальній стінці основи, додатково прикріпленої до нижньої частини стійки. Приведені ознаки, що характеризують корисну модель, є суттєвими, оскільки в сукупності достатні для забезпечення працездатності і рішення поставленої технічної задачі, а кожен окремо необхідний для ідентифікації і відмінності заявленого дискового робочого органу ґрунтообробного агрегату від відомих в техніці аналогічних те хнічних рішень. Ця сукупність загальних і відмінних від прототипу суттєви х ознак, якими характеризується вдосконалений дисковий робочий орган ґрунтообробного агрегату, є новою і достатньою у всіх випадках, на які розповсюджується об'єм правового захисту, оскільки вирішує поставлену технічну задачу. Причинно-наслідковий зв'язок між новою сукупністю суттєвих ознак дискового робочого органу ґрунтообробного агрегату і технічним результатом, що досягається, полягає в наступному. У зв'язку з тим, що механізм повороту півосі виконаний у вигляді фланцевої зубча тої муфти, що містить сполучені між собою роз'ємним різьбовим з'єднанням і розташовані співісно горизонтальній осі неповоротну і поворотну півмуфти, забезпечені на робочих поверхнях торців радіальними зубами, що знаходяться між собою в зачепленні, забезпечується можливість кругового повороту півосі (на 360° і більш) навколо осі її повороту, тобто навколо осі поворотної півмуфти, з кутовим кроком, рівним кроку розташування радіальних зубів. Жорстке кріплення півосі до тильної поверхні торця поворотної півмуфти так, що її вісь розташована до осі півосі під гострим кутом a, в поєднанні з круговим поворотом півосі (на 360° і більш) навколо осі повороту, суттєво розширює діапазон регулювання кута атаки диска. А кріплення неповоротної півмуфти механізму повороту півосі до вертикальної стінки основи, додатково прикріпленої до нижньої частини стійки забезпечує їх просте і надійне з'єднання в двох взаємно перпендикулярних площинах, що необхідне для вертикального розташування стійки і ефективного регулювання кута атаки диска. Дисковий робочий орган ґрунтообробного агрегату має і інші відмітні ознаки, які доповнюють і характеризують корисну модель в окремих випадках її виконання і використовуються для поліпшення та/або додаткового технічного результату. Дисковий робочий орган ґрунтообробного агрегату, згідно корисної моделі, додатково забезпечений механізмом повороту основи стійки, виконаним у вигляді фланцевої зубчатої муфти, що містить сполучені між собою роз'ємним різьбовим з'єднанням і розташовані співісно вертикальній осі неповоротну і поворотну півмуфти, забезпечені на робочих поверхнях 5 27383 6 торців радіальними зубами, що знаходяться між основи стійки, що підвищує уніфікацію і собою в зачепленні, причому стійка жорстко взаємозамінність згаданих з'єднань, а також прикріплена до поворотної півмуфти, а ремонтопридатність дискового робочого органу неповоротна півмуфта механізму повороту стійки ґрунтообробного агрегату в цілому. закріплена на горизонтальній стінці основи стійки. З рівня техніки заявники не виявили технічні У зв'язку з тим, що дисковий робочий орган рішення, співпадаючі із загальними і відмітними ґрунтообробного агрегату, додатково ознаками дискового робочого органу забезпечений механізмом повороту стійки, ґрунтообробного агрегату, що заявляється, що виконаним у вигляді фланцевої зубчато ї муфти свідчить про те, що пропоноване технічне рішення згаданої конструкції, забезпечується можливість не є частиною рівня техніки і відповідає критерію додаткового кругового повороту стійки (на 360° і корисної моделі «новизна». більш) навколо своєї осі з кутовим кроком, рівним Надалі корисна модель пояснюється кроку розташування радіальних зубів, що в докладним описом переважного варіанту поєднанні з механізмом повороту півосі, значно виконання і роботи з посиланнями на прикладені розширює діапазон регулювання кута атаки диска. креслення. А конструкція фланцевої зубчатої м уфти На Фіг.1 зображений дисковий робочий орган механізму повороту півосі ідентична конструкції ґрунтообробного агрегату (варіант 1 кріплення фланцевої зубчатої муфти механізму повороту диска). основи стійки, що підвищує уніфікацію і На Фіг.2 зображений дисковий робочий орган взаємозамінність окремих деталей згаданих муфт, ґрунтообробного агрегату (варіант 2 кріплення а також ремонтопридатність дискового робочого диска). органу і ґрунтообробного агрегату в цілому. На Фіг.3 зображена навісна балка У дисковому робочому органі ґрунтообробного ґрунтообробного агрегату з парою дискових агрегату, згідно корисної моделі, вісь півосі робочих органів (варіант 1 кріплення диска). розташована до осі поворотної півмуфти На Фіг.4 ґрунтообробний агрегат з дисковими механізму повороту півосі під гострим кутом, робочими органами. Дисковий робочий орган ґрунтообробного рівним a=5-60°. агрегату (Фіг.1-4) містить (Фіг.1, 2) вертикальну Вибраний діапазон значень кута (a=5-60°) стійку 1, піввісь 2, закріплену в нижній частині розташування півосі до осі поворотної півмуфти стійкі 1, криволінійний диск 3, закріплений на півосі механізму визначений дослідним шляхом і є 2 з можливістю обертання, механізм 4 повороту оптимальним для даної конструкції дискового півосі 2, і монтажний засіб 5 для кріплення стійки 1 робочого органу ґрунтообробного агрегату, до ґрунтообробного агрегату. оскільки забезпечує оптимальний діапазон нутації Головним удосконаленням дискового робочого півосі при регулюванні її положення для вибору органу ґрунтообробного агрегату є те, що оптимального кута атаки диска залежно від механізм 4 повороту півосі 2 виконаний у вигляді характеру обробки грунту. фланцевої зубчатої муфти 6. У дисковому робочому органі ґрунтообробного При цьому фланцева зубчата муфта 6 містить агрегату, згідно корисної моделі, основа стійки сполучені між собою роз'ємним різьбовим виконана у вигляді куточка, у якого вертикально і з'єднанням 7 і розташовані співісно горизонтальній горизонтально розташовані полиці є вертикальною осі неповоротну 8 і поворотну 9 півмуфти, і горизонтальною стінками основи. забезпечені на робочих поверхнях торців Таке виконання основи стійки суттєво спрощує радіальними зубами, що знаходяться між собою в і знижує його металоємність. зачепленні. У дисковому робочому органі ґрунтообробного Піввісь 2 жорстко прикріплена до тильної агрегату, згідно корисної моделі, роз'ємне різьбове поверхні торця поворотної півмуфти 9 так, що її з'єднання фланцевої зубчатої муфти механізму вісь розташована до осі півосі 2 під гострим кутом повороту півосі виконане у вигляді шпильки, a, а неповоротна півмуфта 8 механізму 4 повороту закріпленої за допомогою зварювання в осьовому півосі 2 закріплена на вертикальній стінці основи отворі, виконаному в поворотній півмуфті, а інший різьбовий кінець шпильки пропущений через отвір, 10, додатково прикріпленої до нижньої частини стійки 1. виконаний в неповоротній півмуфті і за допомогою Дисковий робочий орган ґрунтообробного пружинної шайби зафіксований гайкою. агрегату, додатково забезпечений механізмом 11 У дисковому робочому органі ґрунтообробного повороту основи 10 стійки 1, виконаним у вигляді агрегату, згідно корисної моделі, роз'ємне різьбове з'єднання фланцевої зубчатої муфти механізму фланцевої зубчатої муфти 12. Фланцева зубчата муфта 12 містить сполучені повороту основи стійки виконане у вигляді між собою роз'ємним різьбовим з'єднанням 13 і шпильки закріпленої за допомогою зварювання в розташовані співісно вертикальній осі неповоротну осьовому отворі, виконаному в поворотній 14 і поворотну 15 півмуфти, забезпечені на півмуфті, а інший різьбовий кінець шпильки робочих поверхнях торців радіальними зубами, що пропущений через отвір, виконаний в знаходяться між собою в зачепленні. неповоротній півмуфті і за допомогою пружинної Стійка 1 жорстко прикріплена до поворотної шайби зафіксований гайкою. півмуфти 15, а неповоротна півмуфта 14 Конструкція роз'ємного з'єднання фланцевої механізму 11 повороту стійки 1 закріплена на зубчатої муфти механізму повороту півосі горизонтальній стінці основи 10 стійки 1. ідентична конструкції роз'ємного з'єднання фланцевої зубчатої муфти механізму повороту 7 27383 8 Конструкція фланцевої зубчатої муфти 6 обробки грунту дозволяє додавати кутам a і b, як механізму 4 повороти півосі 2 ідентична позитивні (Фіг.3), так і негативні значення (на конструкції фланцевої зубчатої муфти 12 кресленнях не показано). механізму 11 повороту основи 10 стійки 1, що Позитивні значення кута b атаки дисків 3 підвищує уні фікацію і взаємозамінність окремих використовується при утворенні гребеня і деталей згаданих муфт 6, 11, а також підгортанні, негативні значення кута атаки b дисків ремонтопридатність дискового робочого органу і 3 використовується при нарізці борозни. ґрунтообробного агрегату в цілому. Працює вдосконалений робочий орган Вісь півосі 2 розташована до осі поворотної ґрунтообробного агрегату, наприклад, у складі півмуфти 9 механізму 4 повороти півосі 2 під мотокультиватора, таким чином. гострим кутом, рівним a=5-60°. Для підгортання диски 3 робочих органів Основа 10 стійки 1 виконана у вигляді куточка, встановлюють з позитивним значенням кута a у якого вертикально і горизонтально розташовані повороту осі півосі 2 і позитивним значення кута b полиці є вертикальною і горизонтальною стінками атаки (Фіг.3). основи 10. Кут b атаки регулюють, наприклад, шляхом Роз'ємне різьбове з'єднання 7 фланцевої регулювання кута a повороту осі півосі 2 за зубчатої м уфти 6 механізму 4 повороту півосі 2 допомогою фланцевої зубчатої муфти 6 механізму виконане у вигляді шпильки 16, закріпленої за 4 повороти півосі 2. допомогою зварювання в осьовому отворі, Для цього гайку 18 ослабляють, поворотну виконаному в поворотній півмуфті 9. півмуфту 9 виводять із зачеплення з Інший різьбовий кінець шпильки 16 неповоротною муфтою 8, потім поворотну пропущений через отвір, виконаний в півмуфту 9 повертають навколо своєї осі на кут, неповоротній півмуфті 8, і за допомогою пружинної при якому вісь півосі 2 знаходиться до осі шайби 17 зафіксований гайкою 18. поворотної півмуфти 9 під таким кутом a, при Роз'ємне різьбове з'єднання 13 фланцевої якому забезпечується заданий кут b атаки диска 3. зубчатої муфти 12 механізму 11 повороту основи Кут b атаки дисків 3 регулюють також, 10 стійки 1 виконане у вигляді шпильки 19 наприклад, шляхом регулювання кута повороту закріпленої за допомогою зварювання в осьовому основи 10 стійки 1. отворі, виконаному в поворотній півмуфті 15. Таке регулювання досягається за допомогою Інший різьбовий кінець шпильки 19 фланцевої зубчатої муфти 12 механізму 11 пропущений через отвір, виконаний в повороту основи 10 стійки 1. неповоротній півмуфті 13, і за допомогою Для цього гайку 2 ослабляють, поворотну пружинної шайби 20 зафіксований гайкою 21. півмуфту 14 виводять із зачеплення з Конструкція роз'ємного з'єднання 7 фланцевої неповоротною муфтою 15, потім поворотну зубчатої м уфти 6 механізму 4 повороту півосі 2 півмуфту 14 повертають навколо своєї осі на кут, ідентична конструкції роз'ємного з'єднання 13 при якому основа 10 повертається на такий кут, фланцевої зубчатої муфти 12 механізму 11 при якому забезпечується заданий кут b атаки повороту основи 10 стійки 1, що підвищує диска 3. уніфікацію і взаємозамінність згаданих з'єднань, а Регулювання кута b атаки диска 3 можна також ремонтопридатність дискового робочого здійснювати роздільно (незалежне регулювання) органу ґрунтообробного агрегату в цілому. або сумісно (комбіноване регулювання) за За рахунок удосконалення дискового робочого допомогою фланцевої зубчатої муфти 6 механізму органу ґрунтообробного агрегату шляхом 4 повороти півосі 2 та/або за допомогою виконання механізму 4 повороти півосі 2 таким, фланцевої зубчатої муфти 12 механізму 11 щоб піввісь 2 могла скоювати круговий поворот (на повороту основи 10 стійки 1. 360°) навколо осі її поворот, забезпечує При позитивних значення кута b атаки дисків 3 збільшення кута повороту півосі 2, що суттєво мотокультиватор використовують для утворення розширює діапазон регулювання кута b (Фіг.2) гребенів і підгортання, при негативних значеннях атаки диска 3. кута атаки b дисків 3 мотокультиватор Диск 3 за допомогою підшипникового вузла 22 використовують для нарізки борозен. і болтів 23, 24 може бути закріплений на півосі 2 в Удосконалення дискового робочого органу двох варіантах, наприклад із зовнішнім ґрунтообробного агрегату шляхом виконання розташуванням опуклої частини сфери диска 3 механізму 4 повороти півосі у вигляді механізм 4 варіант 1 (Фіг.1) і з внутрішнім розташуванням повороти півосі 2 виконаного у вигляді фланцевої опуклої частини сфери диска 3 - варіант 2 (Фіг.2). зубчатої муфти 6 забезпечує збільшення кута Спарені дискові робочі органи вмонтовують на повороту півосі 2, що суттєво розширює діапазон поперечній навісній балці 5 (Фіг.3) регулювання кута b атаки диска 3. ґрунтообробного агрегату, наприклад А наявність механізму 11 повороту основи 10 мотокультиватора 26 (Фіг.3, 4). стійки 1, виконаного у вигляді фланцевої зубчатої Кут b атаки регулюють за допомогою муфти 12, додатково розширює діапазон фланцевої зубчатої муфти 6 механізму 4 повороту регулювання кута b атаки диска 3. півосі 2 та/або за допомогою фланцевої зубчатої Приведені відомості підтверджують муфти 12 механізму 11 повороту основи 10 стійки можливість промислового здійснення 1. вдосконаленого дискового робочого органу Пропонований дисковий робочий орган ґрунтообробного агрегату і свідчать про те, що ґрунтообробного агрегату залежно від характеру 9 27383 пропоноване технічне рішення відповідає критерію корисної моделі «промислова придатність». Перелік позначень 1 Вертикальна стійка 2 Піввісь 3 Криволінійний диск 4 Ме ханізм повороту півосі 2 5 Монтажний засіб для кріплення стійки 1 до ґрунтообробного агрегату 6 Фланцева зубчата муфта механізму 4 повороти півосі 2 7 Різьбове з'єднання фланцевої зубчатої муфти 6 механізму 4 повороту півосі 2 8 Неповоротна півмуфта фланцевої зубча тої муфти 6 механізму 4 повороту півосі 2 9 Поворотна півмуфта фланцевої зубчатої муфти 6 механізму 4 повороту півосі 2 10 Основа стійки 1 11 Механізм повороту основу 10 стійки 1 12 Фланцева зубчата муфта механізму 11 повороту основи 10 стійки 1 13 Різьбове з'єднання фланцевої зубчатої муфти 12 механізму 11 повороту основи 10 стійки 1 14 Неповоротна півмуфта фланцевої зубчатої муфти 12 механізму 11 повороту основи 10 стійки 1 15 Поворотна півмуфта фланцевої зубчатої муфти 12 механізму 11 повороту основи 10 стійки 1 16 Шпилька роз'ємного з'єднання 7 фланцевої зубчатої муфти 6 механізму 4 повороту півосі 2 17 Пружинна шайба роз'ємного з'єднання 7 фланцевої зубчатої муфти 6 механізму 4 повороту півосі 2 18 Гайка роз'ємного з'єднання 7 фланцевої зубчатої муфти 6 механізму 4 повороту півосі 2 19 Шпилька роз'ємного з'єднання 13 фланцевої зубчатої муфти 12 механізму 11 повороту основи 10 стійки 1 20 Пружинна шайба роз'ємного з'єднання 13 фланцевої зубчатої муфти 12 механізму 11 повороту основи 10 стійки 1 21 Гайка роз'ємного з'єднання 13 фланцевої зубчатої муфти 12 механізму 11 повороту основи 10 стійки 1 22 Підшипниковий вузол 23 Болт кріплення диска 3 і підшипникового вузла 22 24 Болт кріплення підшипникового вузла 22 до півосі 2 25 Навісна балка 26 Мотокультиватор. 10 11 27383 12
