Панель теплоізоляційна на основі пінополіуретану “анталія”

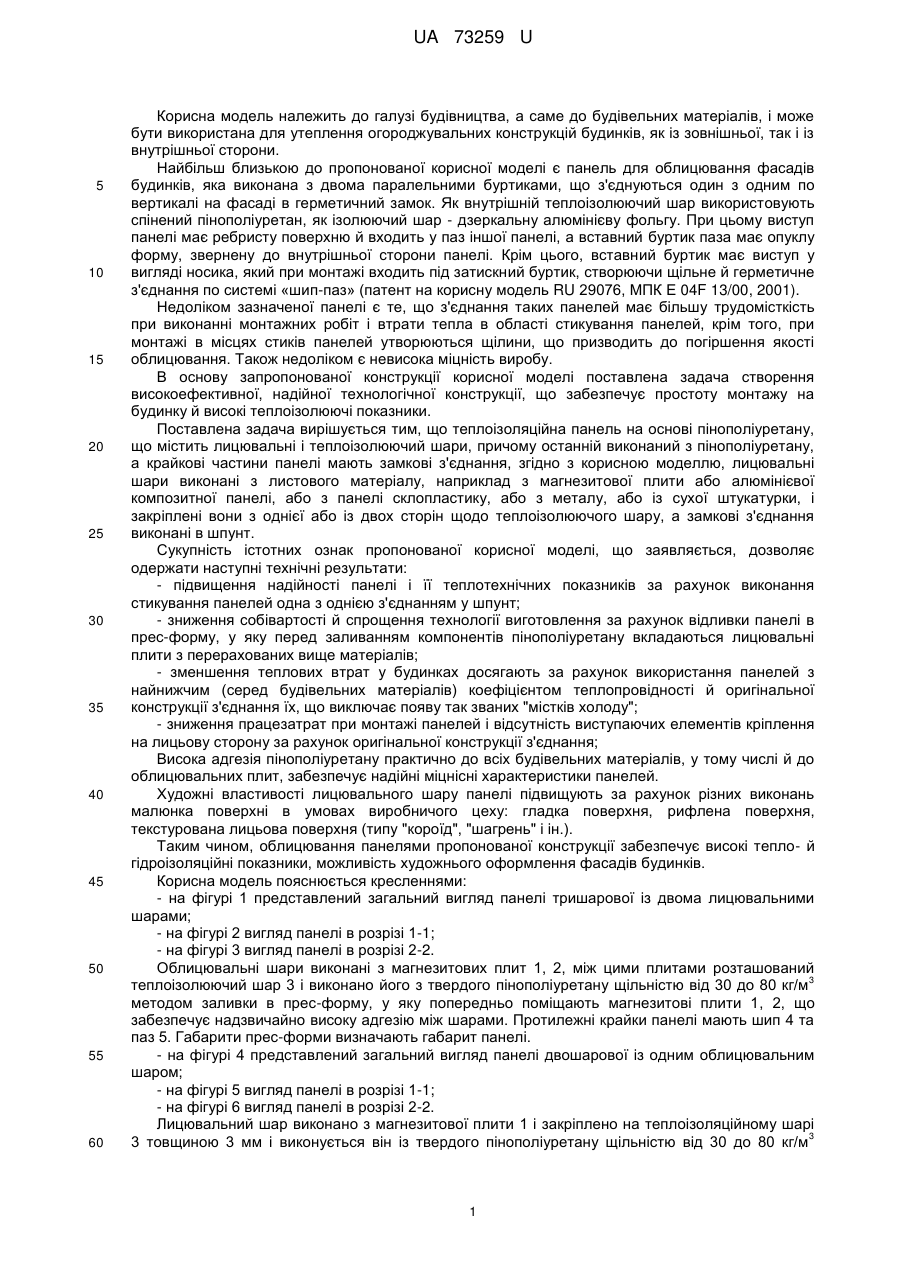

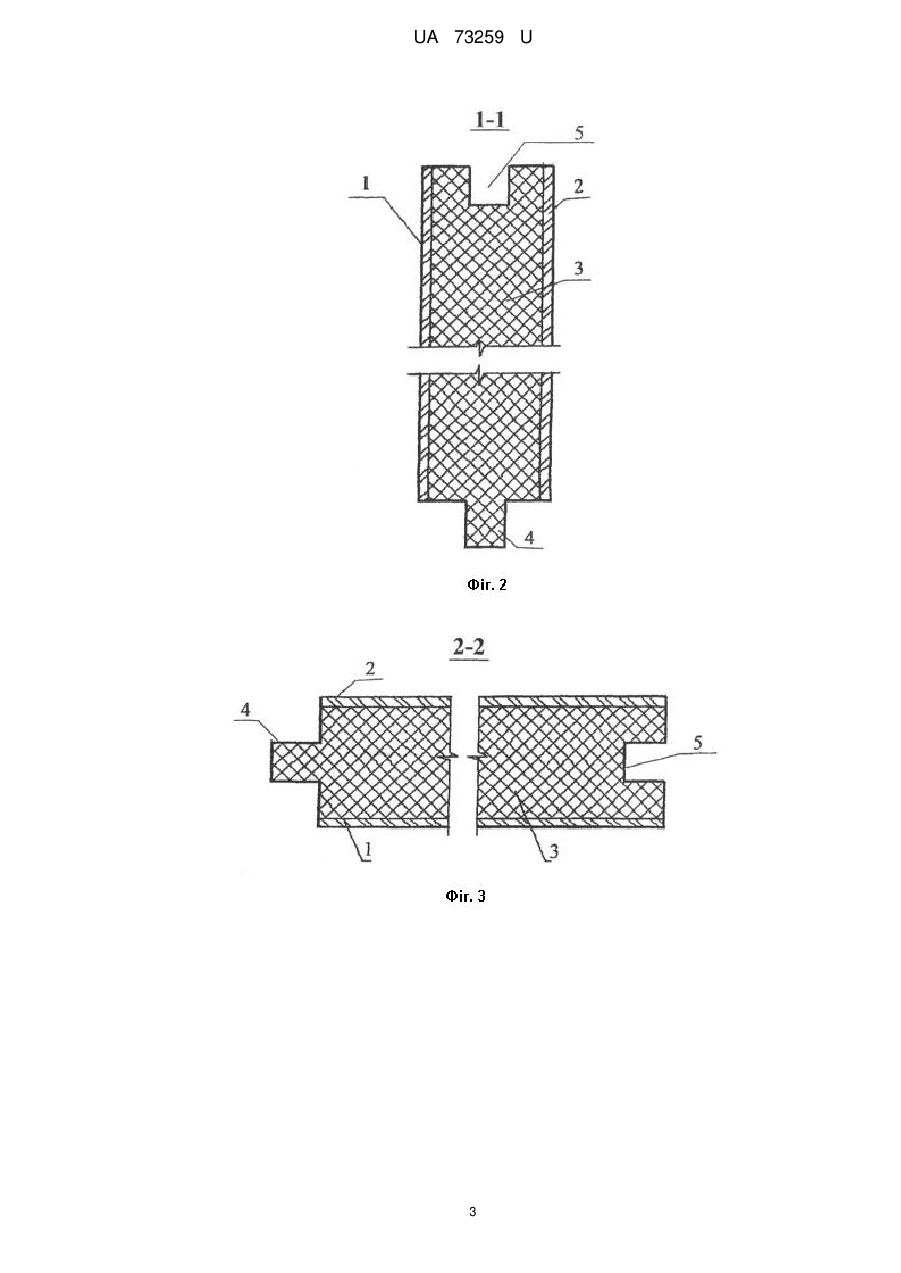

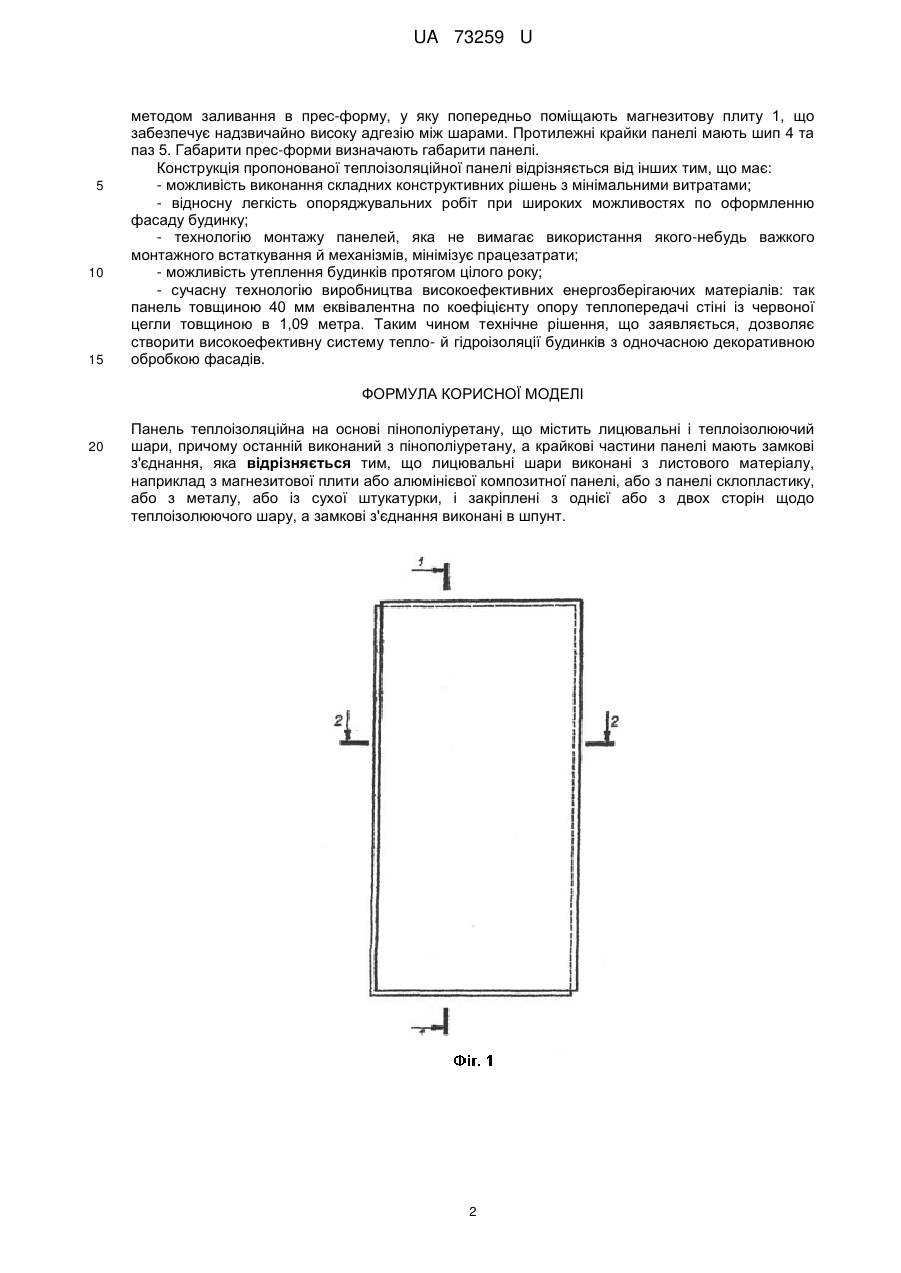

Реферат: UA 73259 U UA 73259 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до будівельних матеріалів, і може бути використана для утеплення огороджувальних конструкцій будинків, як із зовнішньої, так і із внутрішньої сторони. Найбільш близькою до пропонованої корисної моделі є панель для облицювання фасадів будинків, яка виконана з двома паралельними буртиками, що з'єднуються один з одним по вертикалі на фасаді в герметичний замок. Як внутрішній теплоізолюючий шар використовують спінений пінополіуретан, як ізолюючий шар - дзеркальну алюмінієву фольгу. При цьому виступ панелі має ребристу поверхню й входить у паз іншої панелі, а вставний буртик паза має опуклу форму, звернену до внутрішньої сторони панелі. Крім цього, вставний буртик має виступ у вигляді носика, який при монтажі входить під затискний буртик, створюючи щільне й герметичне з'єднання по системі «шип-паз» (патент на корисну модель RU 29076, МПК Ε 04F 13/00, 2001). Недоліком зазначеної панелі є те, що з'єднання таких панелей має більшу трудомісткість при виконанні монтажних робіт і втрати тепла в області стикування панелей, крім того, при монтажі в місцях стиків панелей утворюються щілини, що призводить до погіршення якості облицювання. Також недоліком є невисока міцність виробу. В основу запропонованої конструкції корисної моделі поставлена задача створення високоефективної, надійної технологічної конструкції, що забезпечує простоту монтажу на будинку й високі теплоізолюючі показники. Поставлена задача вирішується тим, що теплоізоляційна панель на основі пінополіуретану, що містить лицювальні і теплоізолюючий шари, причому останній виконаний з пінополіуретану, а крайкові частини панелі мають замкові з'єднання, згідно з корисною моделлю, лицювальні шари виконані з листового матеріалу, наприклад з магнезитової плити або алюмінієвої композитної панелі, або з панелі склопластику, або з металу, або із сухої штукатурки, і закріплені вони з однієї або із двох сторін щодо теплоізолюючого шару, а замкові з'єднання виконані в шпунт. Сукупність істотних ознак пропонованої корисної моделі, що заявляється, дозволяє одержати наступні технічні результати: - підвищення надійності панелі і її теплотехнічних показників за рахунок виконання стикування панелей одна з однією з'єднанням у шпунт; - зниження собівартості й спрощення технології виготовлення за рахунок відливки панелі в прес-форму, у яку перед заливанням компонентів пінополіуретану вкладаються лицювальні плити з перерахованих вище матеріалів; - зменшення теплових втрат у будинках досягають за рахунок використання панелей з найнижчим (серед будівельних матеріалів) коефіцієнтом теплопровідності й оригінальної конструкції з'єднання їх, що виключає появу так званих "містків холоду"; - зниження працезатрат при монтажі панелей і відсутність виступаючих елементів кріплення на лицьову сторону за рахунок оригінальної конструкції з'єднання; Висока адгезія пінополіуретану практично до всіх будівельних матеріалів, у тому числі й до облицювальних плит, забезпечує надійні міцнісні характеристики панелей. Художні властивості лицювального шару панелі підвищують за рахунок різних виконань малюнка поверхні в умовах виробничого цеху: гладка поверхня, рифлена поверхня, текстурована лицьова поверхня (типу "короїд", "шагрень" і ін.). Таким чином, облицювання панелями пропонованої конструкції забезпечує високі тепло- й гідроізоляційні показники, можливість художнього оформлення фасадів будинків. Корисна модель пояснюється кресленнями: - на фігурі 1 представлений загальний вигляд панелі тришарової із двома лицювальними шарами; - на фігурі 2 вигляд панелі в розрізі 1-1; - на фігурі 3 вигляд панелі в розрізі 2-2. Облицювальні шари виконані з магнезитових плит 1, 2, між цими плитами розташований 3 теплоізолюючий шар 3 і виконано його з твердого пінополіуретану щільністю від 30 до 80 кг/м методом заливки в прес-форму, у яку попередньо поміщають магнезитові плити 1, 2, що забезпечує надзвичайно високу адгезію між шарами. Протилежні крайки панелі мають шип 4 та паз 5. Габарити прес-форми визначають габарит панелі. - на фігурі 4 представлений загальний вигляд панелі двошарової із одним облицювальним шаром; - на фігурі 5 вигляд панелі в розрізі 1-1; - на фігурі 6 вигляд панелі в розрізі 2-2. Лицювальний шар виконано з магнезитової плити 1 і закріплено на теплоізоляційному шарі 3 3 товщиною 3 мм і виконується він із твердого пінополіуретану щільністю від 30 до 80 кг/м 1 UA 73259 U 5 10 15 методом заливання в прес-форму, у яку попередньо поміщають магнезитову плиту 1, що забезпечує надзвичайно високу адгезію між шарами. Протилежні крайки панелі мають шип 4 та паз 5. Габарити прес-форми визначають габарити панелі. Конструкція пропонованої теплоізоляційної панелі відрізняється від інших тим, що має: - можливість виконання складних конструктивних рішень з мінімальними витратами; - відносну легкість опоряджувальних робіт при широких можливостях по оформленню фасаду будинку; - технологію монтажу панелей, яка не вимагає використання якого-небудь важкого монтажного встаткування й механізмів, мінімізує працезатрати; - можливість утеплення будинків протягом цілого року; - сучасну технологію виробництва високоефективних енергозберігаючих матеріалів: так панель товщиною 40 мм еквівалентна по коефіцієнту опору теплопередачі стіні із червоної цегли товщиною в 1,09 метра. Таким чином технічне рішення, що заявляється, дозволяє створити високоефективну систему тепло- й гідроізоляції будинків з одночасною декоративною обробкою фасадів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Панель теплоізоляційна на основі пінополіуретану, що містить лицювальні і теплоізолюючий шари, причому останній виконаний з пінополіуретану, а крайкові частини панелі мають замкові з'єднання, яка відрізняється тим, що лицювальні шари виконані з листового матеріалу, наприклад з магнезитової плити або алюмінієвої композитної панелі, або з панелі склопластику, або з металу, або із сухої штукатурки, і закріплені з однієї або з двох сторін щодо теплоізолюючого шару, а замкові з'єднання виконані в шпунт. 2 UA 73259 U 3 UA 73259 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
