Затиск підтримуючий “псо-dпр”

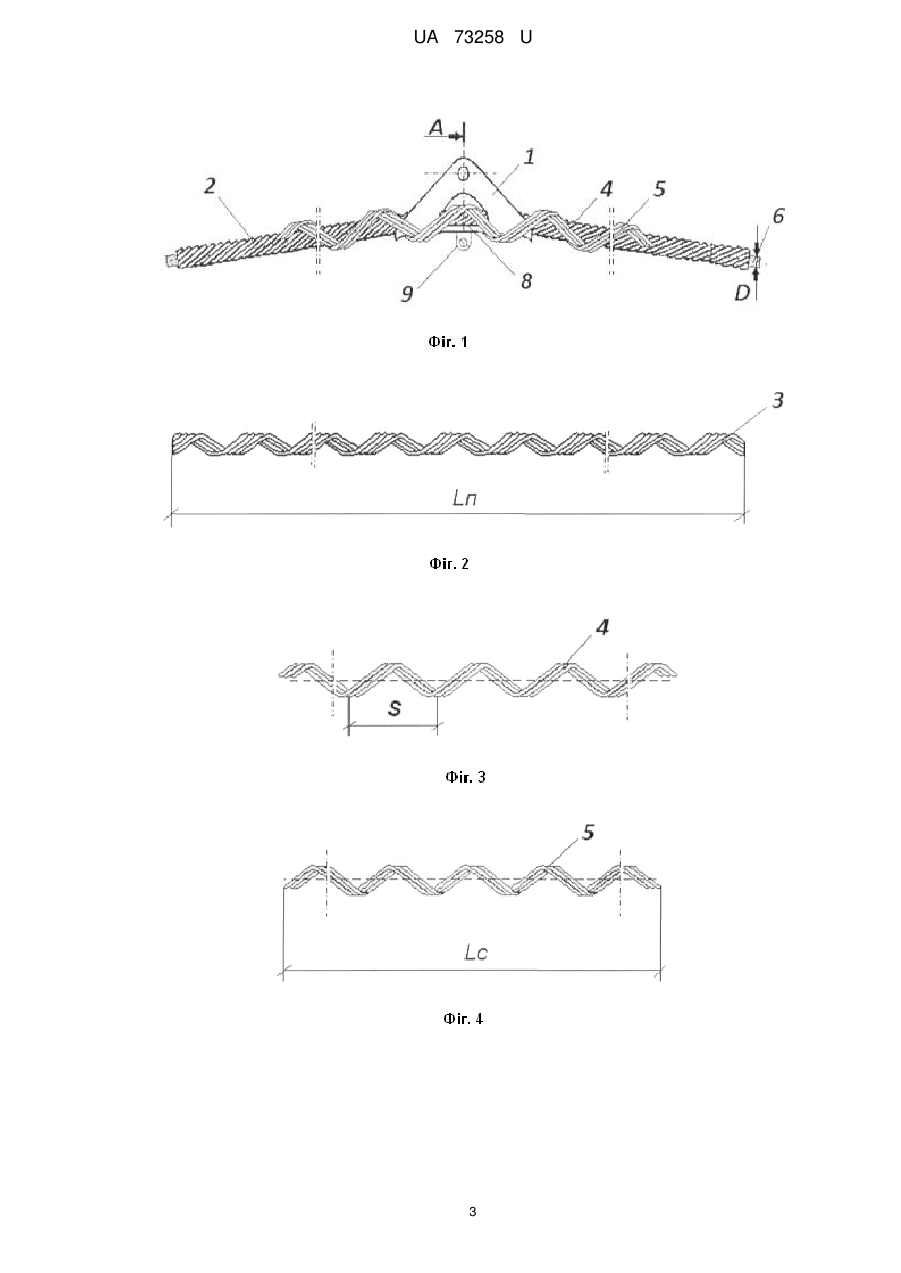

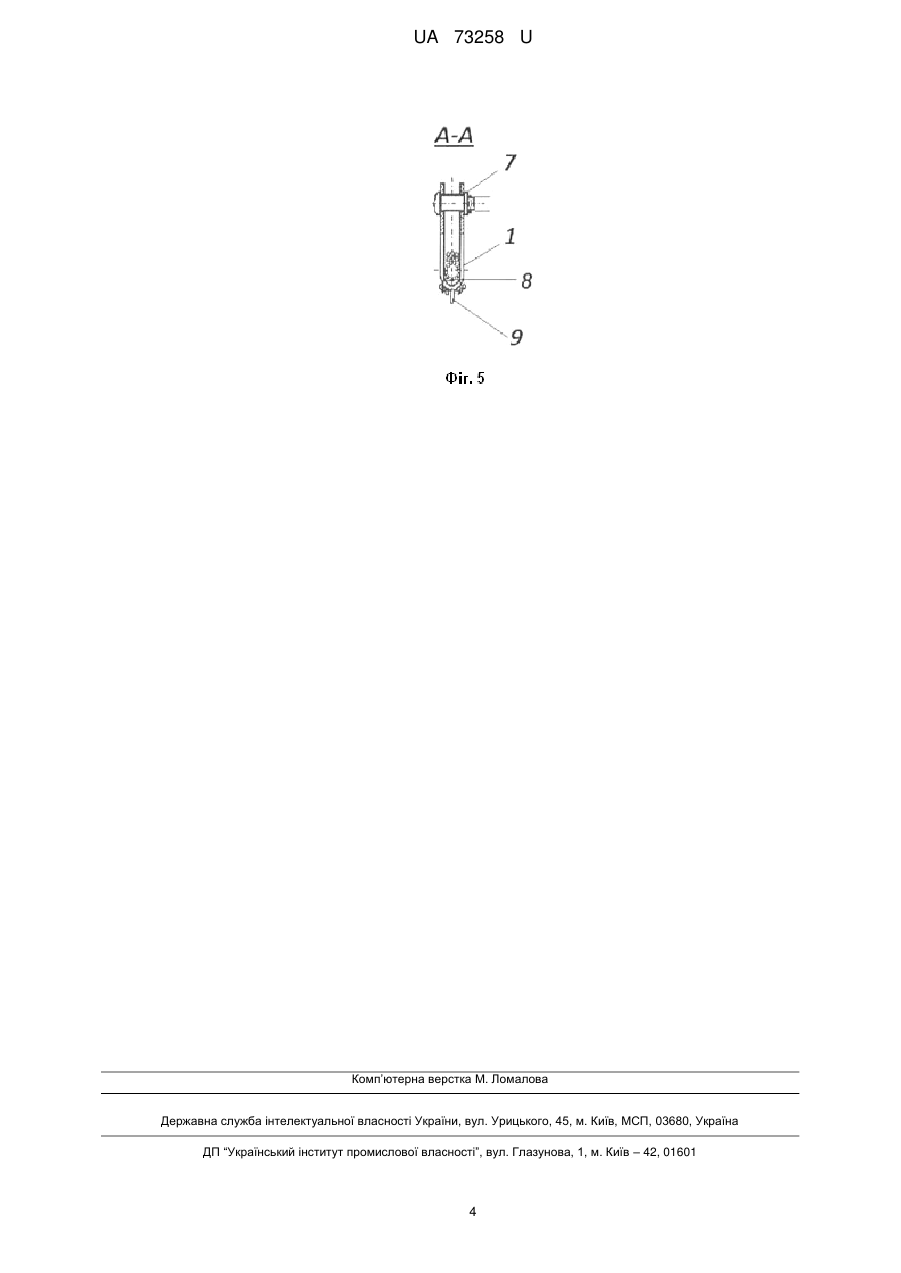

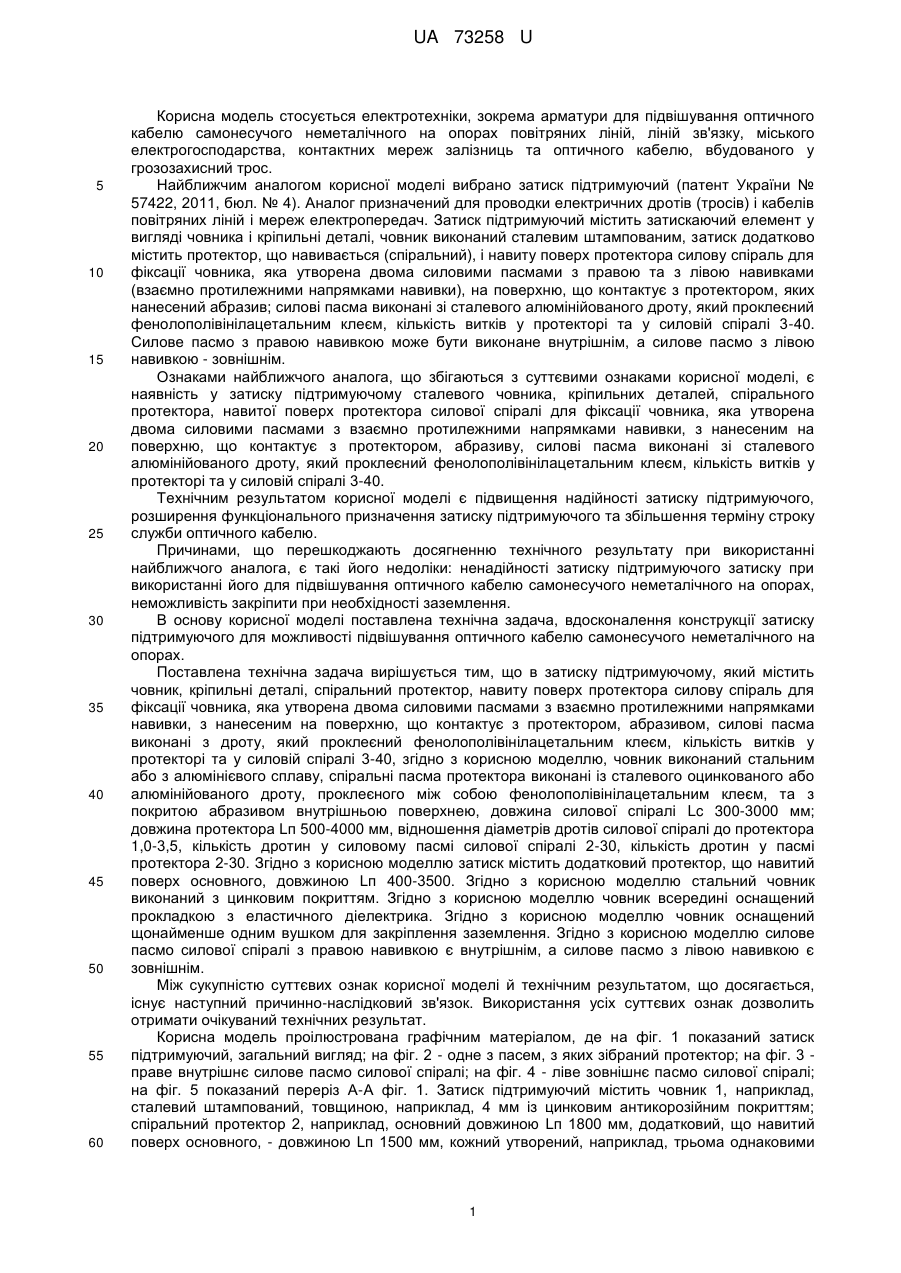

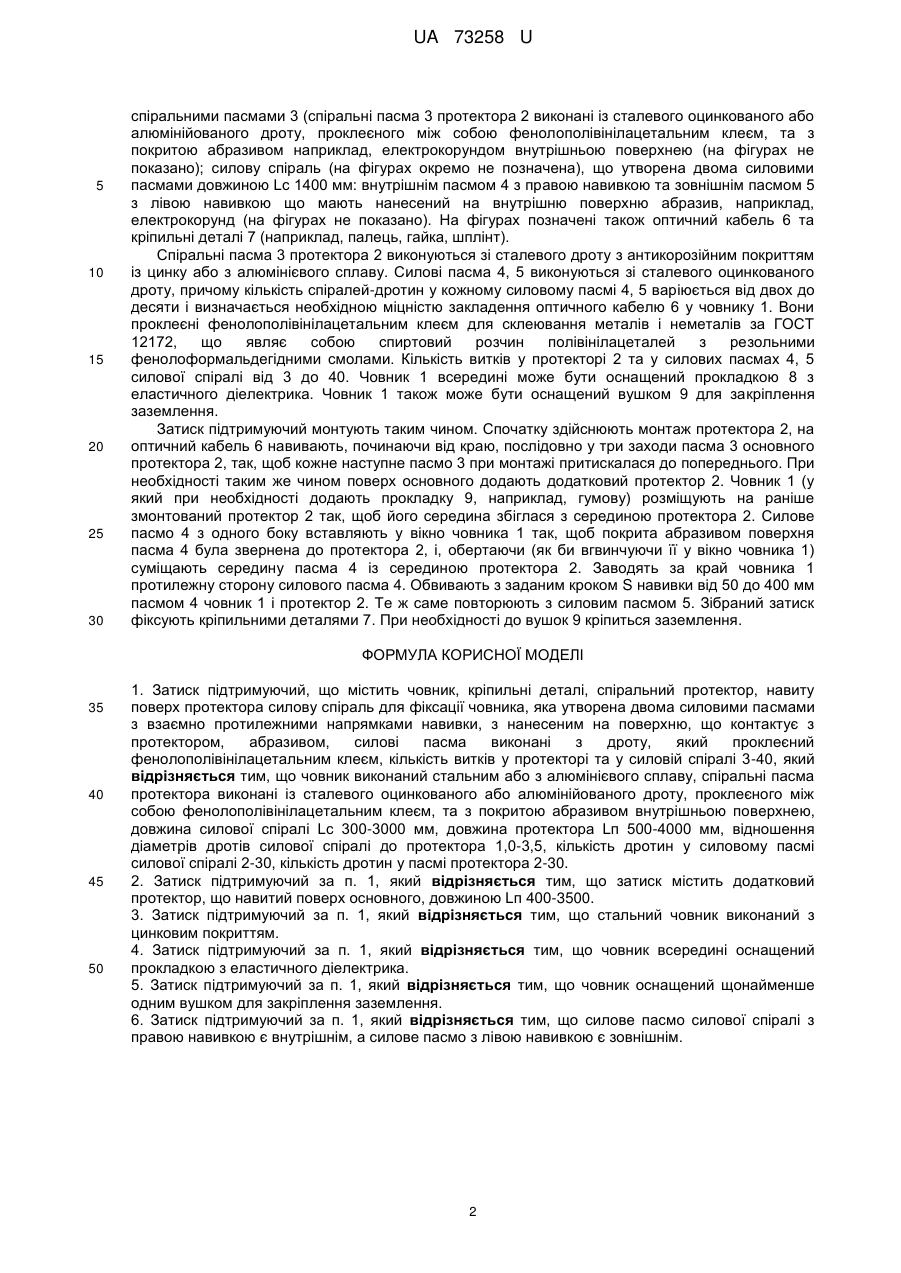

Реферат: Затиск підтримуючий містить човник, кріпильні деталі, спіральний протектор, навиту поверх протектора силову спіраль для фіксації човника, яка утворена двома силовими пасмами з взаємно протилежними напрямками навивки, з нанесеним на поверхню, що контактує з протектором, абразивом, силові пасма виконані з дроту, який проклеєний фенолополівінілацетальним клеєм, кількість витків у протекторі та у силовій спіралі 3-40. Човник виконаний стальним або з алюмінієвого сплаву, спіральні пасма протектора виконані із сталевого оцинкованого або алюмінійованого дроту, проклеєного між собою фенолополівінілацетальним клеєм, та з покритою абразивом внутрішньою поверхнею, довжина силової спіралі Lc 300-3000 мм; довжина протектора Lп 500-4000 мм, відношення діаметрів дротів силової спіралі до протектора 1,0-3,5, кількість дротин у силовому пасмі силової спіралі 2-30, кількість дротин у пасмі протектора 2-30. UA 73258 U (54) ЗАТИСК ПІДТРИМУЮЧИЙ "ПСО-Dпр" UA 73258 U UA 73258 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується електротехніки, зокрема арматури для підвішування оптичного кабелю самонесучого неметалічного на опорах повітряних ліній, ліній зв'язку, міського електрогосподарства, контактних мереж залізниць та оптичного кабелю, вбудованого у грозозахисний трос. Найближчим аналогом корисної моделі вибрано затиск підтримуючий (патент України № 57422, 2011, бюл. № 4). Аналог призначений для проводки електричних дротів (тросів) і кабелів повітряних ліній і мереж електропередач. Затиск підтримуючий містить затискаючий елемент у вигляді човника і кріпильні деталі, човник виконаний сталевим штампованим, затиск додатково містить протектор, що навивається (спіральний), і навиту поверх протектора силову спіраль для фіксації човника, яка утворена двома силовими пасмами з правою та з лівою навивками (взаємно протилежними напрямками навивки), на поверхню, що контактує з протектором, яких нанесений абразив; силові пасма виконані зі сталевого алюмінійованого дроту, який проклеєний фенолополівінілацетальним клеєм, кількість витків у протекторі та у силовій спіралі 3-40. Силове пасмо з правою навивкою може бути виконане внутрішнім, а силове пасмо з лівою навивкою - зовнішнім. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у затиску підтримуючому сталевого човника, кріпильних деталей, спірального протектора, навитої поверх протектора силової спіралі для фіксації човника, яка утворена двома силовими пасмами з взаємно протилежними напрямками навивки, з нанесеним на поверхню, що контактує з протектором, абразиву, силові пасма виконані зі сталевого алюмінійованого дроту, який проклеєний фенолополівінілацетальним клеєм, кількість витків у протекторі та у силовій спіралі 3-40. Технічним результатом корисної моделі є підвищення надійності затиску підтримуючого, розширення функціонального призначення затиску підтримуючого та збільшення терміну строку служби оптичного кабелю. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є такі його недоліки: ненадійності затиску підтримуючого затиску при використанні його для підвішування оптичного кабелю самонесучого неметалічного на опорах, неможливість закріпити при необхідності заземлення. В основу корисної моделі поставлена технічна задача, вдосконалення конструкції затиску підтримуючого для можливості підвішування оптичного кабелю самонесучого неметалічного на опорах. Поставлена технічна задача вирішується тим, що в затиску підтримуючому, який містить човник, кріпильні деталі, спіральний протектор, навиту поверх протектора силову спіраль для фіксації човника, яка утворена двома силовими пасмами з взаємно протилежними напрямками навивки, з нанесеним на поверхню, що контактує з протектором, абразивом, силові пасма виконані з дроту, який проклеєний фенолополівінілацетальним клеєм, кількість витків у протекторі та у силовій спіралі 3-40, згідно з корисною моделлю, човник виконаний стальним або з алюмінієвого сплаву, спіральні пасма протектора виконані із сталевого оцинкованого або алюмінійованого дроту, проклеєного між собою фенолополівінілацетальним клеєм, та з покритою абразивом внутрішньою поверхнею, довжина силової спіралі Lc 300-3000 мм; довжина протектора Lп 500-4000 мм, відношення діаметрів дротів силової спіралі до протектора 1,0-3,5, кількість дротин у силовому пасмі силової спіралі 2-30, кількість дротин у пасмі протектора 2-30. Згідно з корисною моделлю затиск містить додатковий протектор, що навитий поверх основного, довжиною Lп 400-3500. Згідно з корисною моделлю стальний човник виконаний з цинковим покриттям. Згідно з корисною моделлю човник всередині оснащений прокладкою з еластичного діелектрика. Згідно з корисною моделлю човник оснащений щонайменше одним вушком для закріплення заземлення. Згідно з корисною моделлю силове пасмо силової спіралі з правою навивкою є внутрішнім, а силове пасмо з лівою навивкою є зовнішнім. Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Використання усіх суттєвих ознак дозволить отримати очікуваний технічних результат. Корисна модель проілюстрована графічним матеріалом, де на фіг. 1 показаний затиск підтримуючий, загальний вигляд; на фіг. 2 - одне з пасем, з яких зібраний протектор; на фіг. 3 праве внутрішнє силове пасмо силової спіралі; на фіг. 4 - ліве зовнішнє пасмо силової спіралі; на фіг. 5 показаний переріз А-А фіг. 1. Затиск підтримуючий містить човник 1, наприклад, сталевий штампований, товщиною, наприклад, 4 мм із цинковим антикорозійним покриттям; спіральний протектор 2, наприклад, основний довжиною Lп 1800 мм, додатковий, що навитий поверх основного, - довжиною Lп 1500 мм, кожний утворений, наприклад, трьома однаковими 1 UA 73258 U 5 10 15 20 25 30 спіральними пасмами 3 (спіральні пасма 3 протектора 2 виконані із сталевого оцинкованого або алюмінійованого дроту, проклеєного між собою фенолополівінілацетальним клеєм, та з покритою абразивом наприклад, електрокорундом внутрішньою поверхнею (на фігурах не показано); силову спіраль (на фігурах окремо не позначена), що утворена двома силовими пасмами довжиною Lс 1400 мм: внутрішнім пасмом 4 з правою навивкою та зовнішнім пасмом 5 з лівою навивкою що мають нанесений на внутрішню поверхню абразив, наприклад, електрокорунд (на фігурах не показано). На фігурах позначені також оптичний кабель 6 та кріпильні деталі 7 (наприклад, палець, гайка, шплінт). Спіральні пасма 3 протектора 2 виконуються зі сталевого дроту з антикорозійним покриттям із цинку або з алюмінієвого сплаву. Силові пасма 4, 5 виконуються зі сталевого оцинкованого дроту, причому кількість спіралей-дротин у кожному силовому пасмі 4, 5 варіюється від двох до десяти і визначається необхідною міцністю закладення оптичного кабелю 6 у човнику 1. Вони проклеєні фенолополівінілацетальним клеєм для склеювання металів і неметалів за ГОСТ 12172, що являє собою спиртовий розчин полівінілацеталей з резольними фенолоформальдегідними смолами. Кількість витків у протекторі 2 та у силових пасмах 4, 5 силової спіралі від 3 до 40. Човник 1 всередині може бути оснащений прокладкою 8 з еластичного діелектрика. Човник 1 також може бути оснащений вушком 9 для закріплення заземлення. Затиск підтримуючий монтують таким чином. Спочатку здійснюють монтаж протектора 2, на оптичний кабель 6 навивають, починаючи від краю, послідовно у три заходи пасма 3 основного протектора 2, так, щоб кожне наступне пасмо 3 при монтажі притискалася до попереднього. При необхідності таким же чином поверх основного додають додатковий протектор 2. Човник 1 (у який при необхідності додають прокладку 9, наприклад, гумову) розміщують на раніше змонтований протектор 2 так, щоб його середина збіглася з серединою протектора 2. Силове пасмо 4 з одного боку вставляють у вікно човника 1 так, щоб покрита абразивом поверхня пасма 4 була звернена до протектора 2, і, обертаючи (як би вгвинчуючи її у вікно човника 1) суміщають середину пасма 4 із серединою протектора 2. Заводять за край човника 1 протилежну сторону силового пасма 4. Обвивають з заданим кроком S навивки від 50 до 400 мм пасмом 4 човник 1 і протектор 2. Те ж саме повторюють з силовим пасмом 5. Зібраний затиск фіксують кріпильними деталями 7. При необхідності до вушок 9 кріпиться заземлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Затиск підтримуючий, що містить човник, кріпильні деталі, спіральний протектор, навиту поверх протектора силову спіраль для фіксації човника, яка утворена двома силовими пасмами з взаємно протилежними напрямками навивки, з нанесеним на поверхню, що контактує з протектором, абразивом, силові пасма виконані з дроту, який проклеєний фенолополівінілацетальним клеєм, кількість витків у протекторі та у силовій спіралі 3-40, який відрізняється тим, що човник виконаний стальним або з алюмінієвого сплаву, спіральні пасма протектора виконані із сталевого оцинкованого або алюмінійованого дроту, проклеєного між собою фенолополівінілацетальним клеєм, та з покритою абразивом внутрішньою поверхнею, довжина силової спіралі Lc 300-3000 мм, довжина протектора Lп 500-4000 мм, відношення діаметрів дротів силової спіралі до протектора 1,0-3,5, кількість дротин у силовому пасмі силової спіралі 2-30, кількість дротин у пасмі протектора 2-30. 2. Затиск підтримуючий за п. 1, який відрізняється тим, що затиск містить додатковий протектор, що навитий поверх основного, довжиною Lп 400-3500. 3. Затиск підтримуючий за п. 1, який відрізняється тим, що стальний човник виконаний з цинковим покриттям. 4. Затиск підтримуючий за п. 1, який відрізняється тим, що човник всередині оснащений прокладкою з еластичного діелектрика. 5. Затиск підтримуючий за п. 1, який відрізняється тим, що човник оснащений щонайменше одним вушком для закріплення заземлення. 6. Затиск підтримуючий за п. 1, який відрізняється тим, що силове пасмо силової спіралі з правою навивкою є внутрішнім, а силове пасмо з лівою навивкою є зовнішнім. 2 UA 73258 U 3 UA 73258 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
