Розпушник

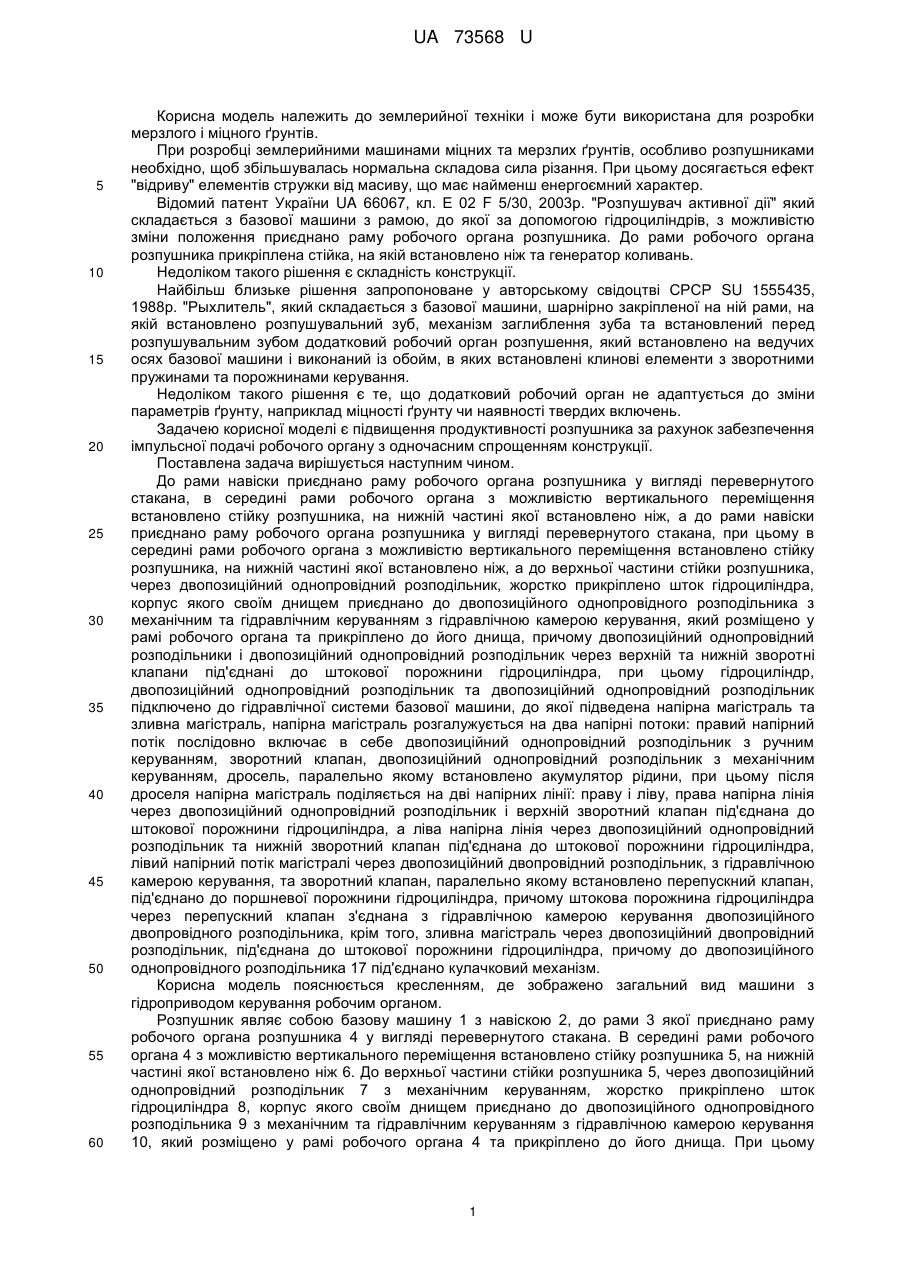

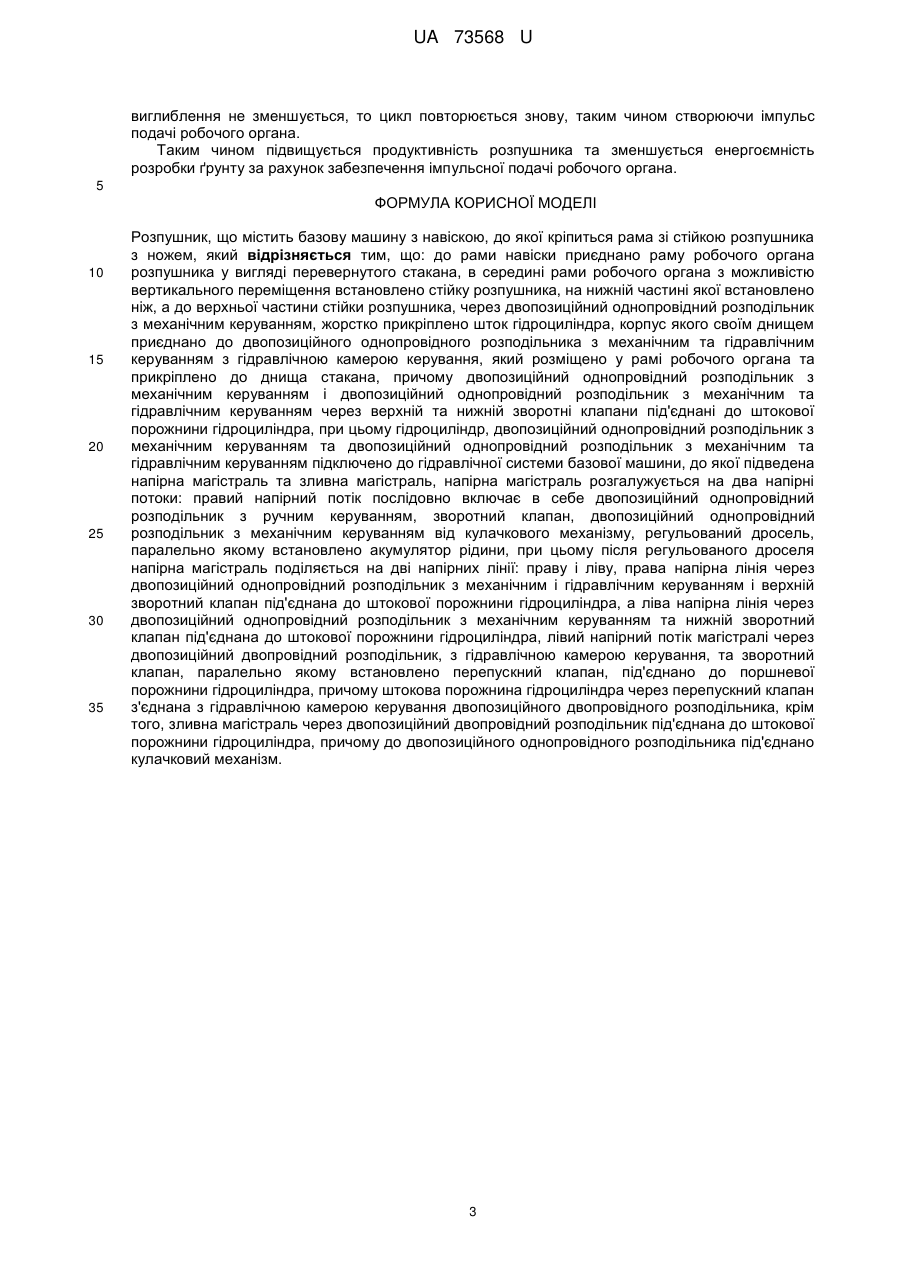

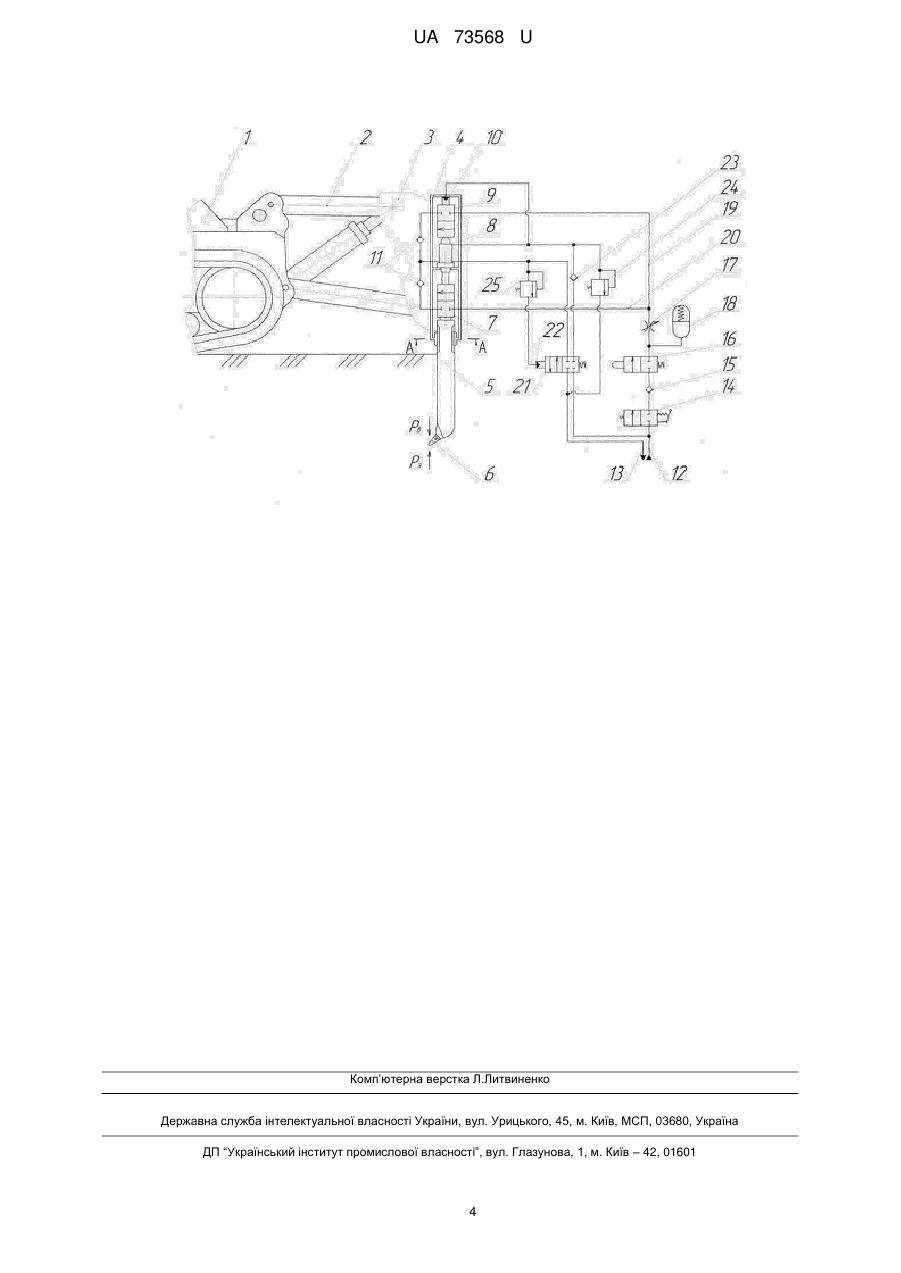

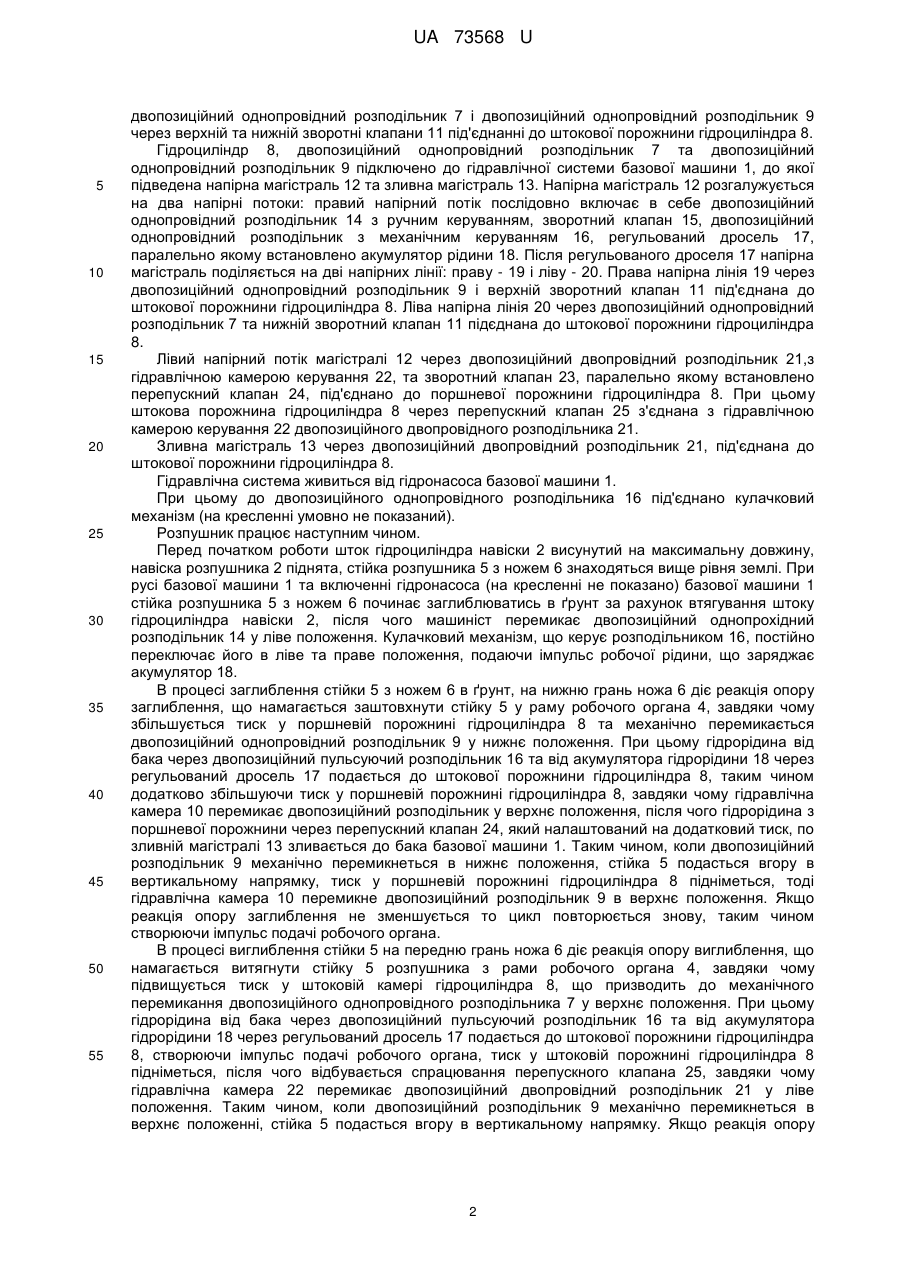

Реферат: Розпушник містить базову машину з навіскою, раму, стійку, ніж, робочий орган у вигляді перевернутого стакана, двопозиційний однопровідний розподільник, шток гідроциліндра, гідравлічну камеру керування, раму робочого органа, двопозиційний однопровідний розподільник з механічним керуванням, двопозиційний однопровідний розподільник з механічним та гідравлічним керуванням, зворотні клапани, гідравлічну систему базової машини, напірну та зливну магістралі, кулачковий механізм, дросель, акумулятор рідини. UA 73568 U (54) РОЗПУШНИК UA 73568 U UA 73568 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до землерийної техніки і може бути використана для розробки мерзлого і міцного ґрунтів. При розробці землерийними машинами міцних та мерзлих ґрунтів, особливо розпушниками необхідно, щоб збільшувалась нормальна складова сила різання. При цьому досягається ефект "відриву" елементів стружки від масиву, що має найменш енергоємний характер. Відомий патент України UA 66067, кл. Е 02 F 5/30, 2003р. "Розпушувач активної дії" який складається з базової машини з рамою, до якої за допомогою гідроциліндрів, з можливістю зміни положення приєднано раму робочого органа розпушника. До рами робочого органа розпушника прикріплена стійка, на якій встановлено ніж та генератор коливань. Недоліком такого рішення є складність конструкції. Найбільш близьке рішення запропоноване у авторському свідоцтві СРСР SU 1555435, 1988р. "Рыхлитель", який складається з базової машини, шарнірно закріпленої на ній рами, на якій встановлено розпушувальний зуб, механізм заглиблення зуба та встановлений перед розпушувальним зубом додатковий робочий орган розпушення, який встановлено на ведучих осях базової машини і виконаний із обойм, в яких встановлені клинові елементи з зворотними пружинами та порожнинами керування. Недоліком такого рішення є те, що додатковий робочий орган не адаптується до зміни параметрів ґрунту, наприклад міцності ґрунту чи наявності твердих включень. Задачею корисної моделі є підвищення продуктивності розпушника за рахунок забезпечення імпульсної подачі робочого органу з одночасним спрощенням конструкції. Поставлена задача вирішується наступним чином. До рами навіски приєднано раму робочого органа розпушника у вигляді перевернутого стакана, в середині рами робочого органа з можливістю вертикального переміщення встановлено стійку розпушника, на нижній частині якої встановлено ніж, а до рами навіски приєднано раму робочого органа розпушника у вигляді перевернутого стакана, при цьому в середині рами робочого органа з можливістю вертикального переміщення встановлено стійку розпушника, на нижній частині якої встановлено ніж, а до верхньої частини стійки розпушника, через двопозиційний однопровідний розподільник, жорстко прикріплено шток гідроциліндра, корпус якого своїм днищем приєднано до двопозиційного однопровідного розподільника з механічним та гідравлічним керуванням з гідравлічною камерою керування, який розміщено у рамі робочого органа та прикріплено до його днища, причому двопозиційний однопровідний розподільники і двопозиційний однопровідний розподільник через верхній та нижній зворотні клапани під'єднані до штокової порожнини гідроциліндра, при цьому гідроциліндр, двопозиційний однопровідний розподільник та двопозиційний однопровідний розподільник підключено до гідравлічної системи базової машини, до якої підведена напірна магістраль та зливна магістраль, напірна магістраль розгалужується на два напірні потоки: правий напірний потік послідовно включає в себе двопозиційний однопровідний розподільник з ручним керуванням, зворотний клапан, двопозиційний однопровідний розподільник з механічним керуванням, дросель, паралельно якому встановлено акумулятор рідини, при цьому після дроселя напірна магістраль поділяється на дві напірних лінії: праву і ліву, права напірна лінія через двопозиційний однопровідний розподільник і верхній зворотний клапан під'єднана до штокової порожнини гідроциліндра, а ліва напірна лінія через двопозиційний однопровідний розподільник та нижній зворотний клапан під'єднана до штокової порожнини гідроциліндра, лівий напірний потік магістралі через двопозиційний двопровідний розподільник, з гідравлічною камерою керування, та зворотний клапан, паралельно якому встановлено перепускний клапан, під'єднано до поршневої порожнини гідроциліндра, причому штокова порожнина гідроциліндра через перепускний клапан з'єднана з гідравлічною камерою керування двопозиційного двопровідного розподільника, крім того, зливна магістраль через двопозиційний двопровідний розподільник, під'єднана до штокової порожнини гідроциліндра, причому до двопозиційного однопровідного розподільника 17 під'єднано кулачковий механізм. Корисна модель пояснюється кресленням, де зображено загальний вид машини з гідроприводом керування робочим органом. Розпушник являє собою базову машину 1 з навіскою 2, до рами 3 якої приєднано раму робочого органа розпушника 4 у вигляді перевернутого стакана. В середині рами робочого органа 4 з можливістю вертикального переміщення встановлено стійку розпушника 5, на нижній частині якої встановлено ніж 6. До верхньої частини стійки розпушника 5, через двопозиційний однопровідний розподільник 7 з механічним керуванням, жорстко прикріплено шток гідроциліндра 8, корпус якого своїм днищем приєднано до двопозиційного однопровідного розподільника 9 з механічним та гідравлічним керуванням з гідравлічною камерою керування 10, який розміщено у рамі робочого органа 4 та прикріплено до його днища. При цьому 1 UA 73568 U 5 10 15 20 25 30 35 40 45 50 55 двопозиційний однопровідний розподільник 7 і двопозиційний однопровідний розподільник 9 через верхній та нижній зворотні клапани 11 під'єднанні до штокової порожнини гідроциліндра 8. Гідроциліндр 8, двопозиційний однопровідний розподільник 7 та двопозиційний однопровідний розподільник 9 підключено до гідравлічної системи базової машини 1, до якої підведена напірна магістраль 12 та зливна магістраль 13. Напірна магістраль 12 розгалужується на два напірні потоки: правий напірний потік послідовно включає в себе двопозиційний однопровідний розподільник 14 з ручним керуванням, зворотний клапан 15, двопозиційний однопровідний розподільник з механічним керуванням 16, регульований дросель 17, паралельно якому встановлено акумулятор рідини 18. Після регульованого дроселя 17 напірна магістраль поділяється на дві напірних лінії: праву - 19 і ліву - 20. Права напірна лінія 19 через двопозиційний однопровідний розподільник 9 і верхній зворотний клапан 11 під'єднана до штокової порожнини гідроциліндра 8. Ліва напірна лінія 20 через двопозиційний однопровідний розподільник 7 та нижній зворотний клапан 11 підєднана до штокової порожнини гідроциліндра 8. Лівий напірний потік магістралі 12 через двопозиційний двопровідний розподільник 21,з гідравлічною камерою керування 22, та зворотний клапан 23, паралельно якому встановлено перепускний клапан 24, під'єднано до поршневої порожнини гідроциліндра 8. При цьому штокова порожнина гідроциліндра 8 через перепускний клапан 25 з'єднана з гідравлічною камерою керування 22 двопозиційного двопровідного розподільника 21. Зливна магістраль 13 через двопозиційний двопровідний розподільник 21, під'єднана до штокової порожнини гідроциліндра 8. Гідравлічна система живиться від гідронасоса базової машини 1. При цьому до двопозиційного однопровідного розподільника 16 під'єднано кулачковий механізм (на кресленні умовно не показаний). Розпушник працює наступним чином. Перед початком роботи шток гідроциліндра навіски 2 висунутий на максимальну довжину, навіска розпушника 2 піднята, стійка розпушника 5 з ножем 6 знаходяться вище рівня землі. При русі базової машини 1 та включенні гідронасоса (на кресленні не показано) базової машини 1 стійка розпушника 5 з ножем 6 починає заглиблюватись в ґрунт за рахунок втягування штоку гідроциліндра навіски 2, після чого машиніст перемикає двопозиційний однопрохідний розподільник 14 у ліве положення. Кулачковий механізм, що керує розподільником 16, постійно переключає його в ліве та праве положення, подаючи імпульс робочої рідини, що заряджає акумулятор 18. В процесі заглиблення стійки 5 з ножем 6 в ґрунт, на нижню грань ножа 6 діє реакція опору заглиблення, що намагається заштовхнути стійку 5 у раму робочого органа 4, завдяки чому збільшується тиск у поршневій порожнині гідроциліндра 8 та механічно перемикається двопозиційний однопровідний розподільник 9 у нижнє положення. При цьому гідрорідина від бака через двопозиційний пульсуючий розподільник 16 та від акумулятора гідрорідини 18 через регульований дросель 17 подається до штокової порожнини гідроциліндра 8, таким чином додатково збільшуючи тиск у поршневій порожнині гідроциліндра 8, завдяки чому гідравлічна камера 10 перемикає двопозиційний розподільник у верхнє положення, після чого гідрорідина з поршневої порожнини через перепускний клапан 24, який налаштований на додатковий тиск, по зливній магістралі 13 зливається добака базової машини 1. Таким чином, коли двопозиційний розподільник 9 механічно перемикнеться в нижнє положення, стійка 5 подасться вгору в вертикальному напрямку, тиск у поршневій порожнині гідроциліндра 8 підніметься, тоді гідравлічна камера 10 перемикне двопозиційний розподільник 9 в верхнє положення. Якщо реакція опору заглиблення не зменшується то цикл повторюється знову, таким чином створюючи імпульс подачі робочого органа. В процесі виглиблення стійки 5 на передню грань ножа 6 діє реакція опору виглиблення, що намагається витягнути стійку 5 розпушника з рами робочого органа 4, завдяки чому підвищується тиск у штоковій камері гідроциліндра 8, що призводить до механічного перемикання двопозиційного однопровідного розподільника 7 у верхнє положення. При цьому гідрорідина від бака через двопозиційний пульсуючий розподільник 16 та від акумулятора гідрорідини 18 через регульований дросель 17 подається до штокової порожнини гідроциліндра 8, створюючи імпульс подачі робочого органа, тиск у штоковій порожнині гідроциліндра 8 підніметься, після чого відбувається спрацювання перепускного клапана 25, завдяки чому гідравлічна камера 22 перемикає двопозиційний двопровідний розподільник 21 у ліве положення. Таким чином, коли двопозиційний розподільник 9 механічно перемикнеться в верхнє положенні, стійка 5 подасться вгору в вертикальному напрямку. Якщо реакція опору 2 UA 73568 U виглиблення не зменшується, то цикл повторюється знову, таким чином створюючи імпульс подачі робочого органа. Таким чином підвищується продуктивність розпушника та зменшується енергоємність розробки ґрунту за рахунок забезпечення імпульсної подачі робочого органа. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 Розпушник, що містить базову машину з навіскою, до якої кріпиться рама зі стійкою розпушника з ножем, який відрізняється тим, що: до рами навіски приєднано раму робочого органа розпушника у вигляді перевернутого стакана, в середині рами робочого органа з можливістю вертикального переміщення встановлено стійку розпушника, на нижній частині якої встановлено ніж, а до верхньої частини стійки розпушника, через двопозиційний однопровідний розподільник з механічним керуванням, жорстко прикріплено шток гідроциліндра, корпус якого своїм днищем приєднано до двопозиційного однопровідного розподільника з механічним та гідравлічним керуванням з гідравлічною камерою керування, який розміщено у рамі робочого органа та прикріплено до днища стакана, причому двопозиційний однопровідний розподільник з механічним керуванням і двопозиційний однопровідний розподільник з механічним та гідравлічним керуванням через верхній та нижній зворотні клапани під'єднані до штокової порожнини гідроциліндра, при цьому гідроциліндр, двопозиційний однопровідний розподільник з механічним керуванням та двопозиційний однопровідний розподільник з механічним та гідравлічним керуванням підключено до гідравлічної системи базової машини, до якої підведена напірна магістраль та зливна магістраль, напірна магістраль розгалужується на два напірні потоки: правий напірний потік послідовно включає в себе двопозиційний однопровідний розподільник з ручним керуванням, зворотний клапан, двопозиційний однопровідний розподільник з механічним керуванням від кулачкового механізму, регульований дросель, паралельно якому встановлено акумулятор рідини, при цьому після регульованого дроселя напірна магістраль поділяється на дві напірних лінії: праву і ліву, права напірна лінія через двопозиційний однопровідний розподільник з механічним і гідравлічним керуванням і верхній зворотний клапан під'єднана до штокової порожнини гідроциліндра, а ліва напірна лінія через двопозиційний однопровідний розподільник з механічним керуванням та нижній зворотний клапан під'єднана до штокової порожнини гідроциліндра, лівий напірний потік магістралі через двопозиційний двопровідний розподільник, з гідравлічною камерою керування, та зворотний клапан, паралельно якому встановлено перепускний клапан, під'єднано до поршневої порожнини гідроциліндра, причому штокова порожнина гідроциліндра через перепускний клапан з'єднана з гідравлічною камерою керування двопозиційного двопровідного розподільника, крім того, зливна магістраль через двопозиційний двопровідний розподільник під'єднана до штокової порожнини гідроциліндра, причому до двопозиційного однопровідного розподільника під'єднано кулачковий механізм. 3 UA 73568 U Комп’ютерна верстка Л.Литвиненко Державнаслужба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
