Пульсуючий робочий орган розпушника

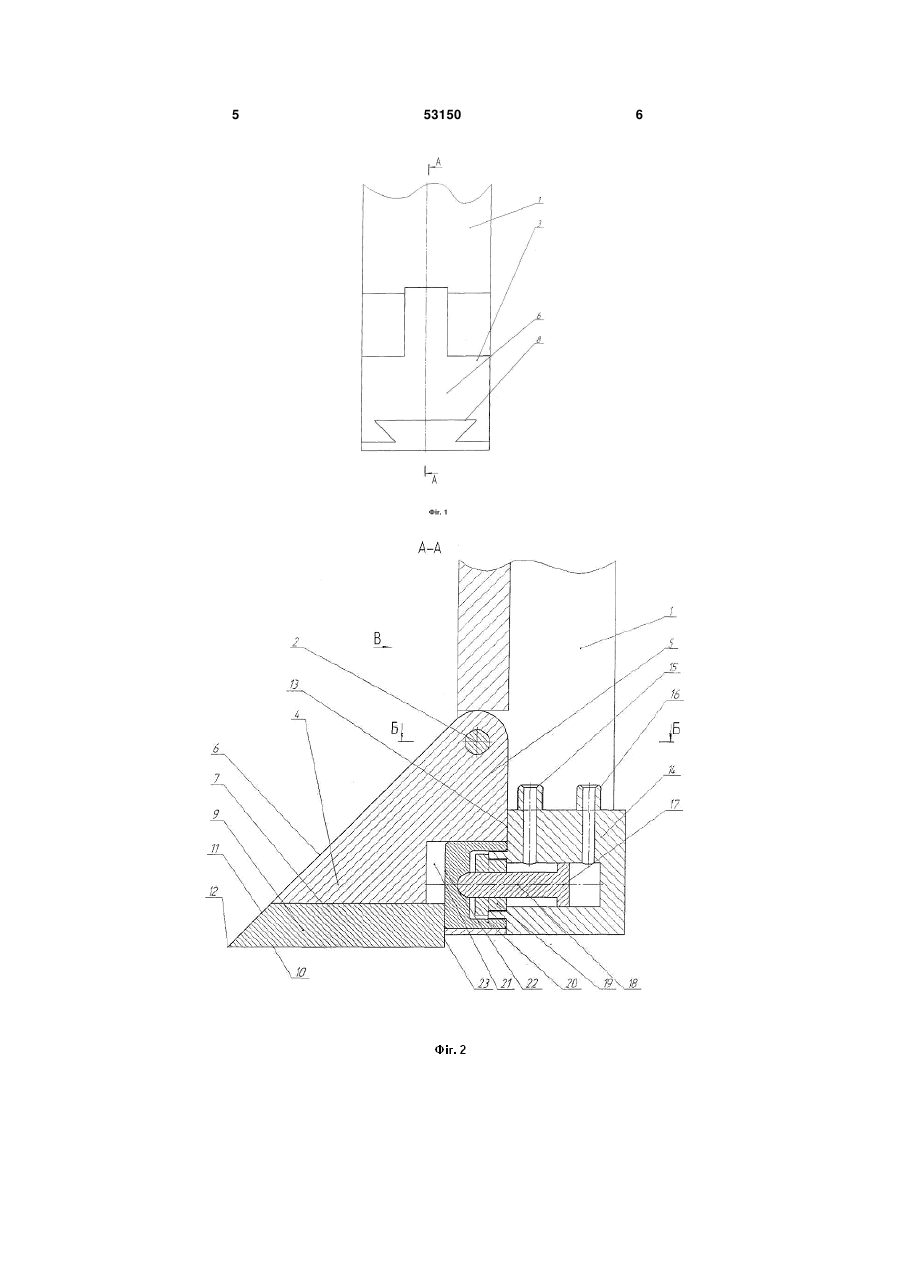

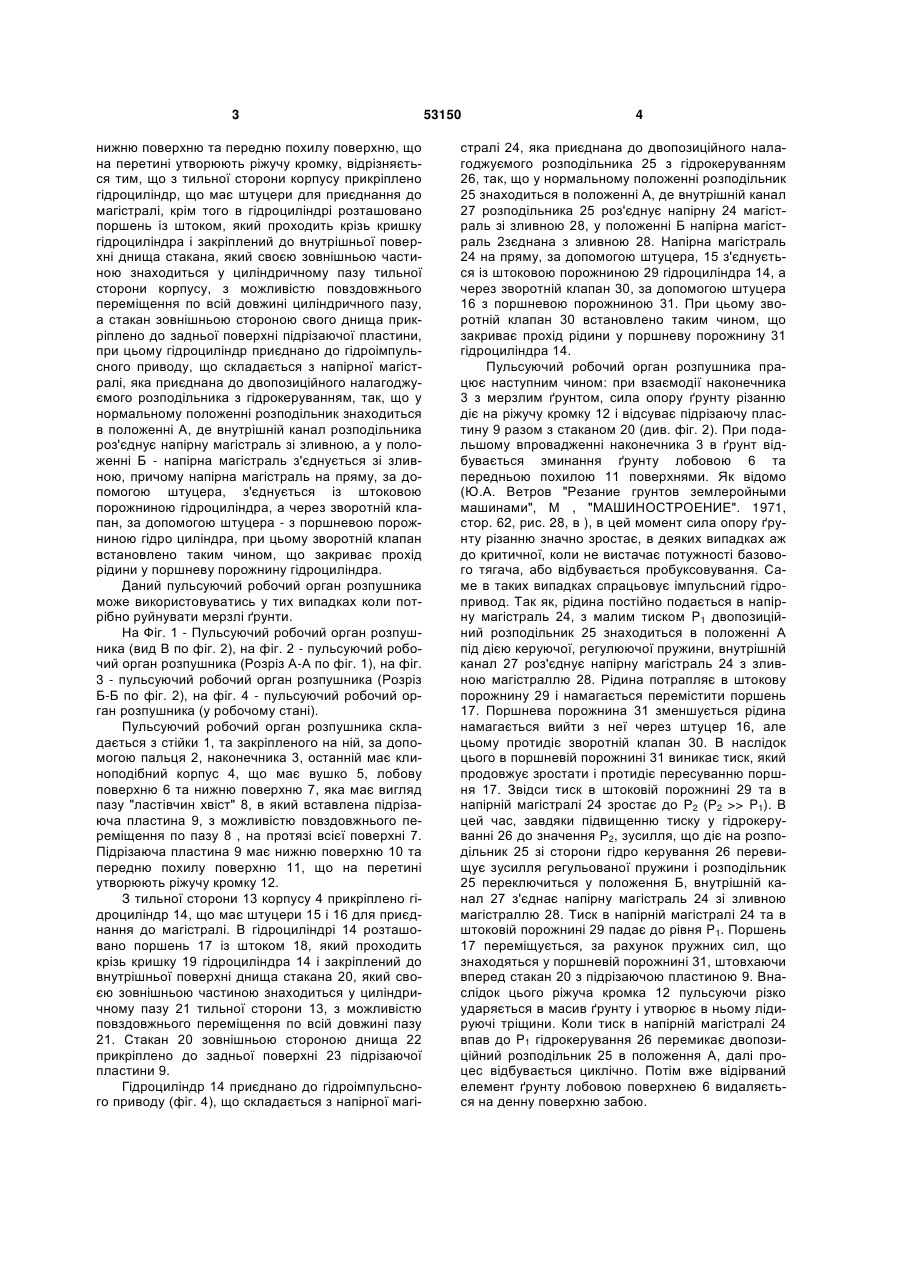

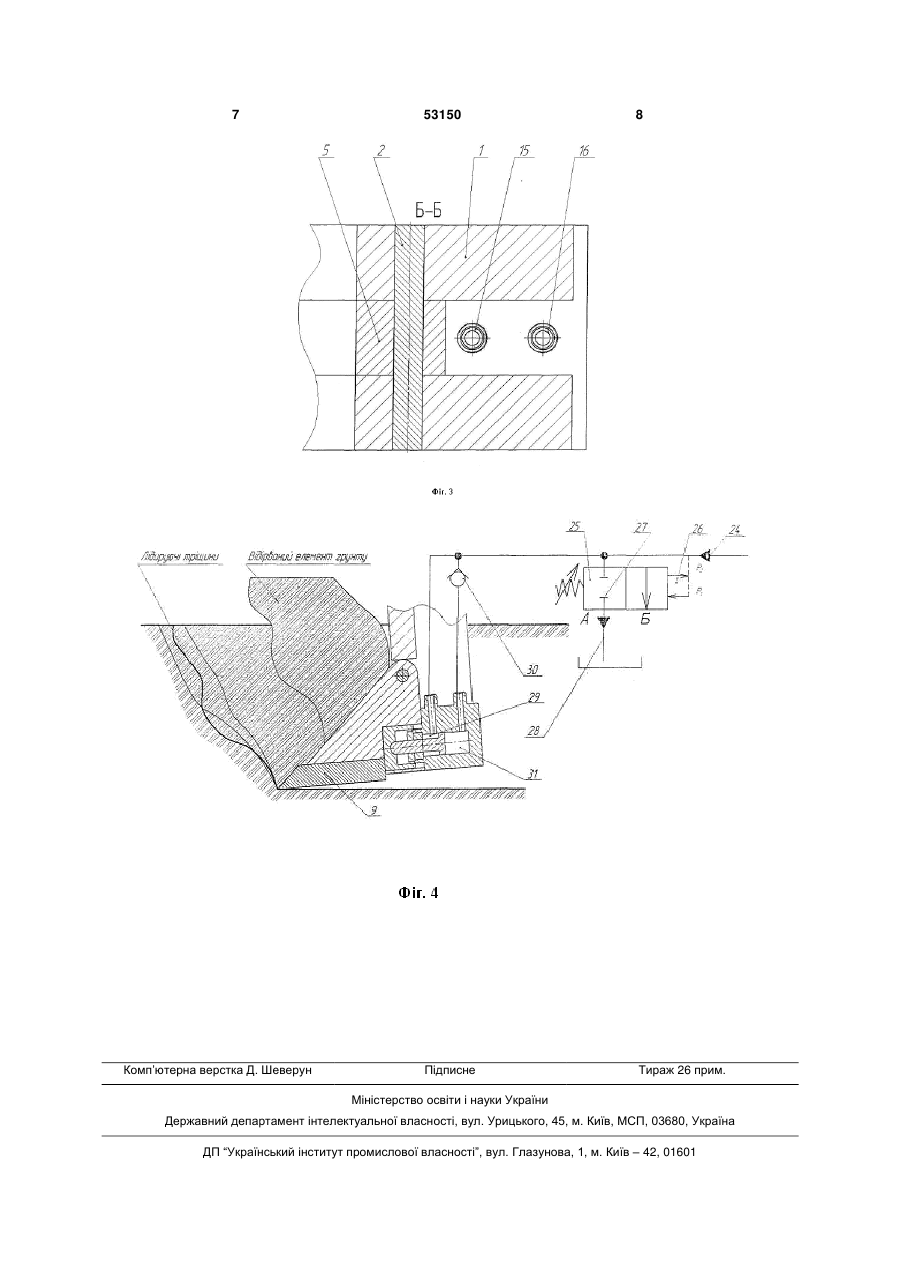

Пульсуючий робочий орган розпушника, що складається з стійки та закріпленого на ній, за допомогою пальця, наконечника, який має клиноподібний корпус, що має вушко, лобову поверхню та нижню поверхню, яка має вигляд паза "ластівчин хвіст ", в який вставлена підрізаюча пластина, з можливістю повздовжнього переміщення по пазу, на протязі всієї поверхні, причому підрізаюча пластина має нижню поверхню та передню похилу поверхню, що на перетині утворюють ріжучу кромку, який відрізняється тим, що з тильної сторони корпусу прикріплено гідроциліндр, що має штуцери для приєднання до магістралі, крім того в гідроциліндрі розташовано поршень із штоком, який проходить крізь кришку гідроциліндра і закріпле U 2 (19) 1 3 нижню поверхню та передню похилу поверхню, що на перетині утворюють ріжучу кромку, відрізняється тим, що з тильної сторони корпусу прикріплено гідроциліндр, що має штуцери для приєднання до магістралі, крім того в гідроциліндрі розташовано поршень із штоком, який проходить крізь кришку гідроциліндра і закріплений до внутрішньої поверхні днища стакана, який своєю зовнішньою частиною знаходиться у циліндричному пазу тильної сторони корпусу, з можливістю повздовжнього переміщення по всій довжині циліндричного пазу, а стакан зовнішньою стороною свого днища прикріплено до задньої поверхні підрізаючої пластини, при цьому гідроциліндр приєднано до гідроімпульсного приводу, що складається з напірної магістралі, яка приєднана до двопозиційного налагоджуємого розподільника з гідрокеруванням, так, що у нормальному положенні розподільник знаходиться в положенні А, де внутрішній канал розподільника роз'єднує напірну магістраль зі зливною, а у положенні Б - напірна магістраль з'єднується зі зливною, причому напірна магістраль на пряму, за допомогою штуцера, з'єднується із штоковою порожниною гідроциліндра, а через зворотній клапан, за допомогою штуцера - з поршневою порожниною гідро циліндра, при цьому зворотній клапан встановлено таким чином, що закриває прохід рідини у поршневу порожнину гідроциліндра. Даний пульсуючий робочий орган розпушника може використовуватись у тих випадках коли потрібно руйнувати мерзлі ґрунти. На Фіг. 1 - Пульсуючий робочий орган розпушника (вид В по фіг. 2), на фіг. 2 - пульсуючий робочий орган розпушника (Розріз А-А по фіг. 1), на фіг. 3 - пульсуючий робочий орган розпушника (Розріз Б-Б по фіг. 2), на фіг. 4 - пульсуючий робочий орган розпушника (у робочому стані). Пульсуючий робочий орган розпушника складається з стійки 1, та закріпленого на ній, за допомогою пальця 2, наконечника 3, останній має клиноподібний корпус 4, що має вушко 5, лобову поверхню 6 та нижню поверхню 7, яка має вигляд пазу "ластівчин хвіст" 8, в який вставлена підрізаюча пластина 9, з можливістю повздовжнього переміщення по пазу 8 , на протязі всієї поверхні 7. Підрізаюча пластина 9 має нижню поверхню 10 та передню похилу поверхню 11, що на перетині утворюють ріжучу кромку 12. З тильної сторони 13 корпусу 4 прикріплено гідроциліндр 14, що має штуцери 15 і 16 для приєднання до магістралі. В гідроциліндрі 14 розташовано поршень 17 із штоком 18, який проходить крізь кришку 19 гідроциліндра 14 і закріплений до внутрішньої поверхні днища стакана 20, який своєю зовнішньою частиною знаходиться у циліндричному пазу 21 тильної сторони 13, з можливістю повздовжнього переміщення по всій довжині пазу 21. Стакан 20 зовнішньою стороною днища 22 прикріплено до задньої поверхні 23 підрізаючої пластини 9. Гідроциліндр 14 приєднано до гідроімпульсного приводу (фіг. 4), що складається з напірної магі 53150 4 стралі 24, яка приєднана до двопозиційного налагоджуємого розподільника 25 з гідрокеруванням 26, так, що у нормальному положенні розподільник 25 знаходиться в положенні А, де внутрішній канал 27 розподільника 25 роз'єднує напірну 24 магістраль зі зливною 28, у положенні Б напірна магістраль 2зєднана з зливною 28. Напірна магістраль 24 на пряму, за допомогою штуцера, 15 з'єднується із штоковою порожниною 29 гідроциліндра 14, а через зворотній клапан 30, за допомогою штуцера 16 з поршневою порожниною 31. При цьому зворотній клапан 30 встановлено таким чином, що закриває прохід рідини у поршневу порожнину 31 гідроциліндра 14. Пульсуючий робочий орган розпушника працює наступним чином: при взаємодії наконечника 3 з мерзлим ґрунтом, сила опору ґрунту різанню діє на ріжучу кромку 12 і відсуває підрізаючу пластину 9 разом з стаканом 20 (див. фіг. 2). При подальшому впровадженні наконечника 3 в ґрунт відбувається зминання ґрунту лобовою 6 та передньою похилою 11 поверхнями. Як відомо (Ю.А. Ветров "Резание грунтов землеройными машинами", М , "МАШИНОСТРОЕНИЕ". 1971, стор. 62, рис. 28, в ), в цей момент сила опору ґрунту різанню значно зростає, в деяких випадках аж до критичної, коли не вистачає потужності базового тягача, або відбувається пробуксовування. Саме в таких випадках спрацьовує імпульсний гідропривод. Так як, рідина постійно подається в напірну магістраль 24, з малим тиском P1 двопозиційний розподільник 25 знаходиться в положенні А під дією керуючої, регулюючої пружини, внутрішній канал 27 роз'єднує напірну магістраль 24 з зливною магістраллю 28. Рідина потрапляє в штокову порожнину 29 і намагається перемістити поршень 17. Поршнева порожнина 31 зменшується рідина намагається вийти з неї через штуцер 16, але цьому протидіє зворотній клапан 30. В наслідок цього в поршневій порожнині 31 виникає тиск, який продовжує зростати і протидіє пересуванню поршня 17. Звідси тиск в штоковій порожнині 29 та в напірній магістралі 24 зростає до Р2 (Р2 >> P1). В цей час, завдяки підвищенню тиску у гідрокеруванні 26 до значення Р2, зусилля, що діє на розподільник 25 зі сторони гідро керування 26 перевищує зусилля регульованої пружини і розподільник 25 переключиться у положення Б, внутрішній канал 27 з'єднає напірну магістраль 24 зі зливною магістраллю 28. Тиск в напірній магістралі 24 та в штоковій порожнині 29 падає до рівня P1. Поршень 17 переміщується, за рахунок пружних сил, що знаходяться у поршневій порожнині 31, штовхаючи вперед стакан 20 з підрізаючою пластиною 9. Внаслідок цього ріжуча кромка 12 пульсуючи різко ударяється в масив ґрунту і утворює в ньому лідируючі тріщини. Коли тиск в напірній магістралі 24 впав до P1 гідрокерування 26 перемикає двопозиційний розподільник 25 в положення А, далі процес відбувається циклічно. Потім вже відірваний елемент ґрунту лобовою поверхнею 6 видаляється на денну поверхню забою. 5 53150 6 7 Комп’ютерна верстка Д. Шеверун 53150 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
