Пристрій для зчитування з носія магнітного запису

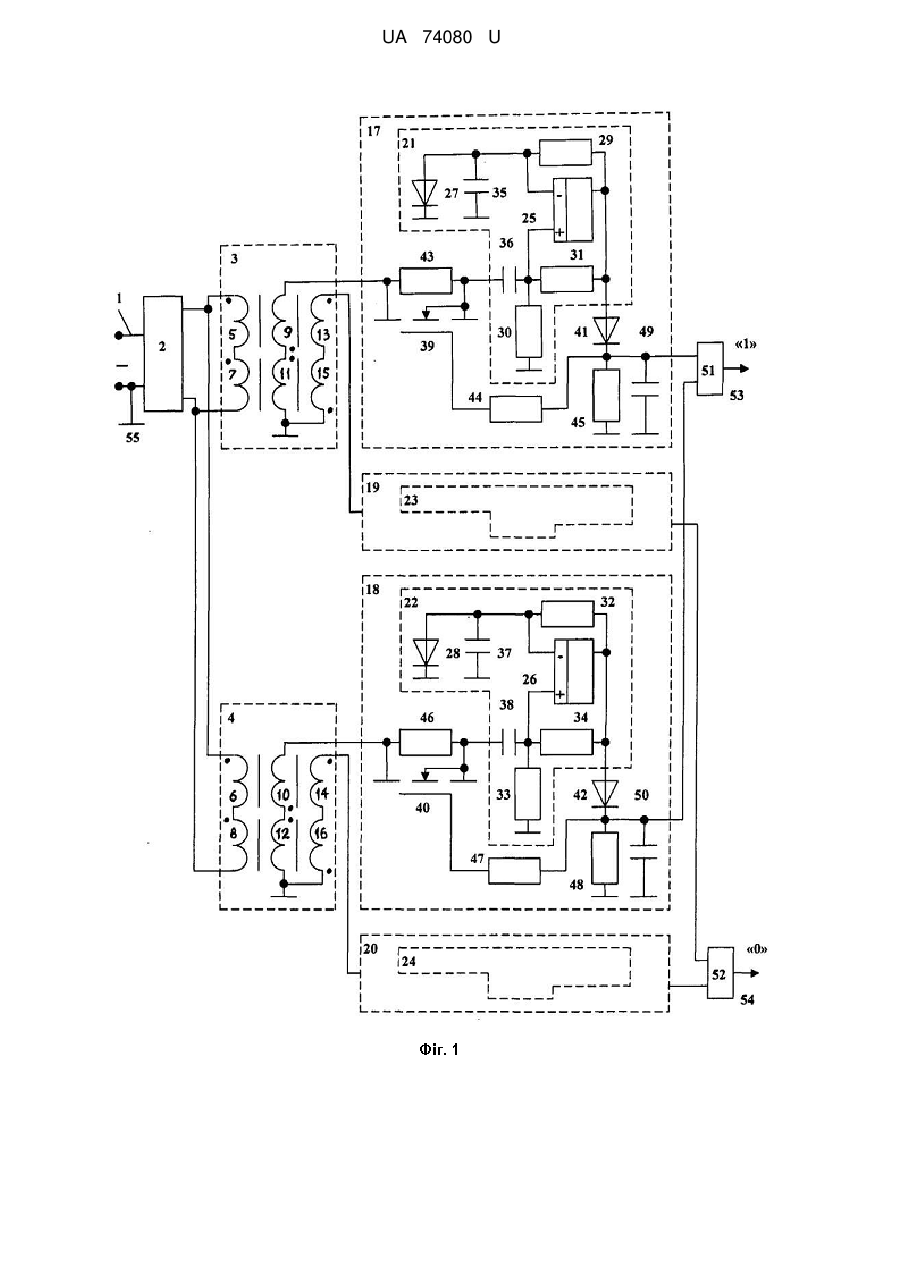

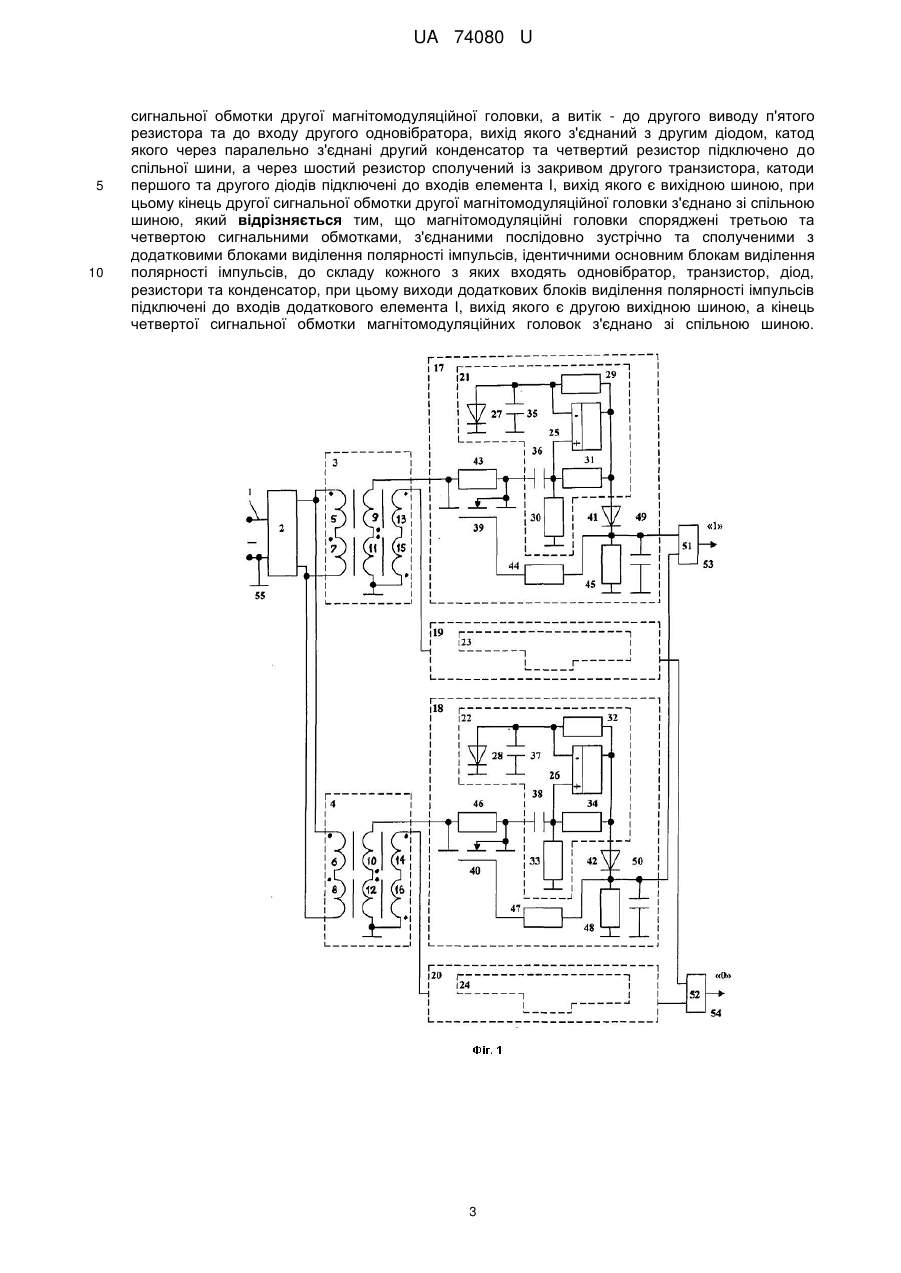

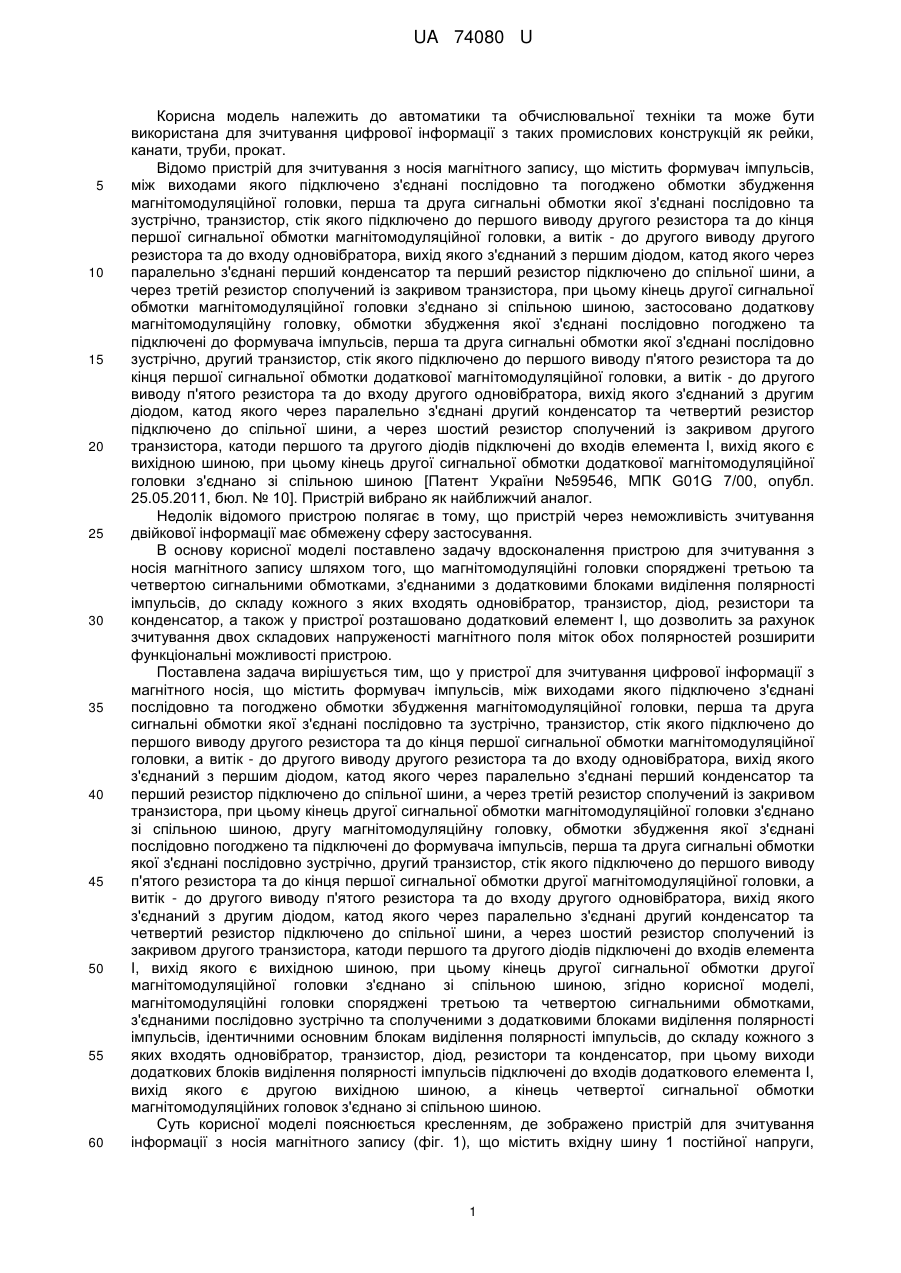

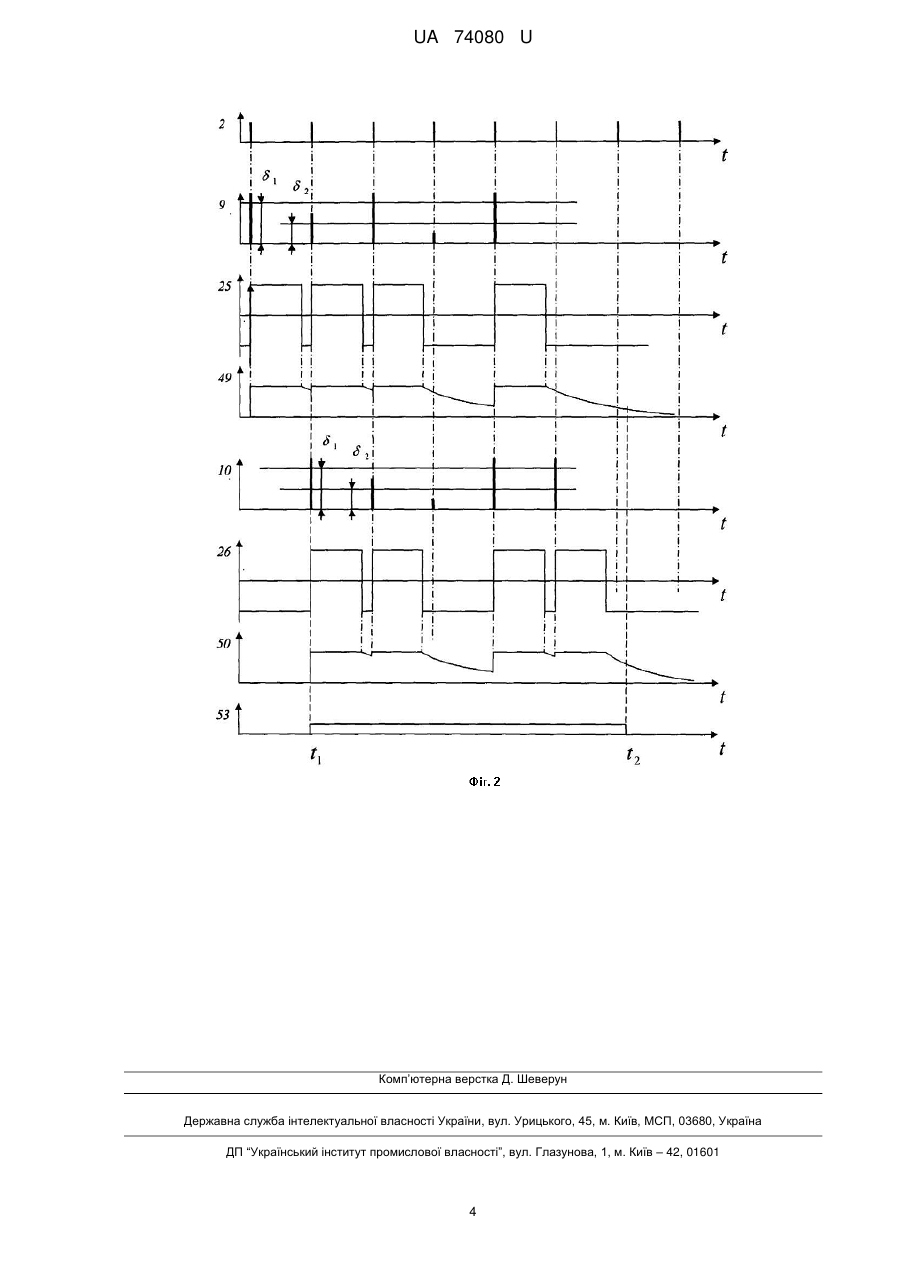

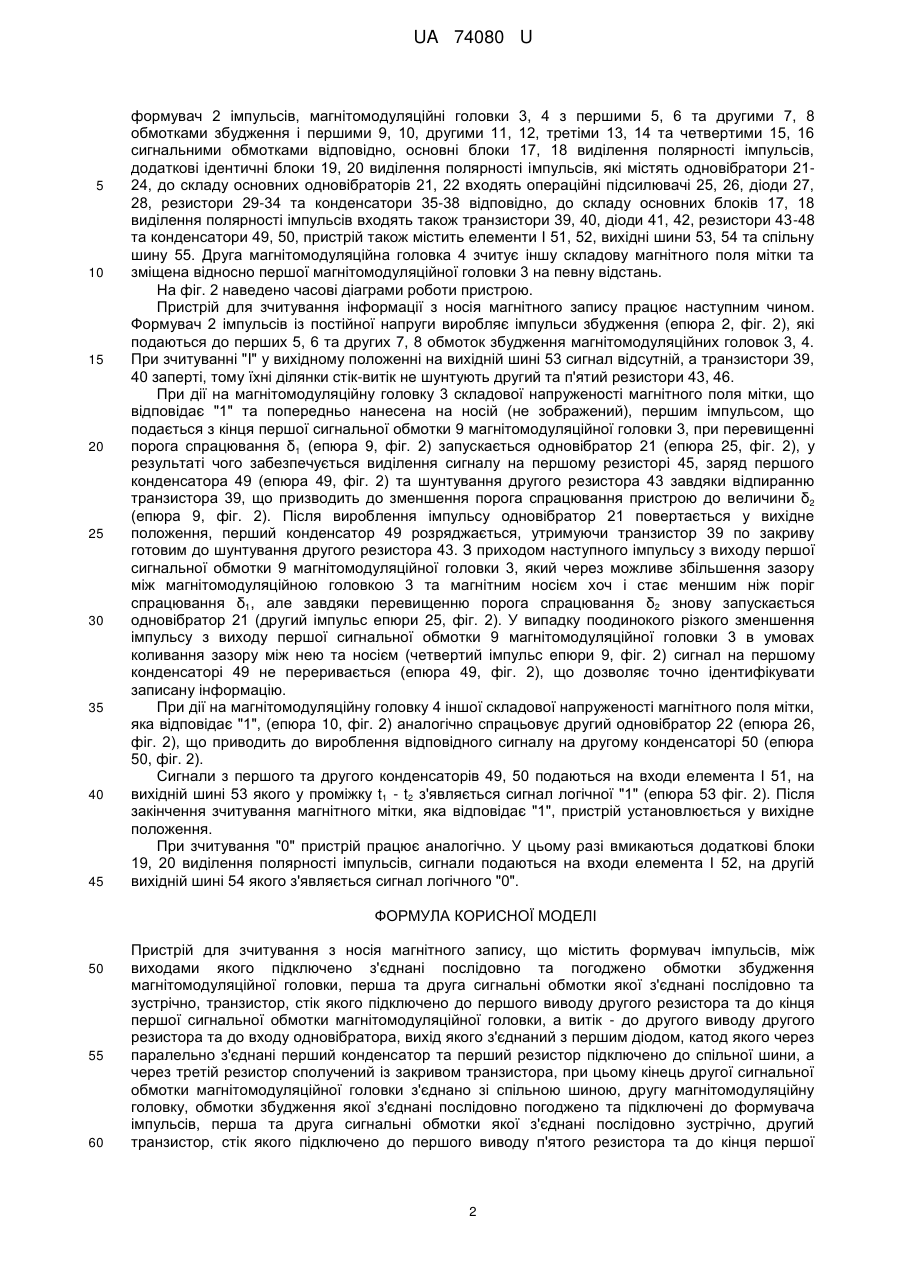

Реферат: UA 74080 U UA 74080 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки та може бути використана для зчитування цифрової інформації з таких промислових конструкцій як рейки, канати, труби, прокат. Відомо пристрій для зчитування з носія магнітного запису, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучений із закривом транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, застосовано додаткову магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, перша та друга сигнальні обмотки якої з'єднані послідовно зустрічно, другий транзистор, стік якого підключено до першого виводу п'ятого резистора та до кінця першої сигнальної обмотки додаткової магнітомодуляційної головки, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучений із закривом другого транзистора, катоди першого та другого діодів підключені до входів елемента І, вихід якого є вихідною шиною, при цьому кінець другої сигнальної обмотки додаткової магнітомодуляційної головки з'єднано зі спільною шиною [Патент України №59546, МПК G01G 7/00, опубл. 25.05.2011, бюл. № 10]. Пристрій вибрано як найближчий аналог. Недолік відомого пристрою полягає в тому, що пристрій через неможливість зчитування двійкової інформації має обмежену сферу застосування. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування з носія магнітного запису шляхом того, що магнітомодуляційні головки споряджені третьою та четвертою сигнальними обмотками, з'єднаними з додатковими блоками виділення полярності імпульсів, до складу кожного з яких входять одновібратор, транзистор, діод, резистори та конденсатор, а також у пристрої розташовано додатковий елемент І, що дозволить за рахунок зчитування двох складових напруженості магнітного поля міток обох полярностей розширити функціональні можливості пристрою. Поставлена задача вирішується тим, що у пристрої для зчитування цифрової інформації з магнітного носія, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучений із закривом транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, другу магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, перша та друга сигнальні обмотки якої з'єднані послідовно зустрічно, другий транзистор, стік якого підключено до першого виводу п'ятого резистора та до кінця першої сигнальної обмотки другої магнітомодуляційної головки, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучений із закривом другого транзистора, катоди першого та другого діодів підключені до входів елемента І, вихід якого є вихідною шиною, при цьому кінець другої сигнальної обмотки другої магнітомодуляційної головки з'єднано зі спільною шиною, згідно корисної моделі, магнітомодуляційні головки споряджені третьою та четвертою сигнальними обмотками, з'єднаними послідовно зустрічно та сполученими з додатковими блоками виділення полярності імпульсів, ідентичними основним блокам виділення полярності імпульсів, до складу кожного з яких входять одновібратор, транзистор, діод, резистори та конденсатор, при цьому виходи додаткових блоків виділення полярності імпульсів підключені до входів додаткового елемента І, вихід якого є другою вихідною шиною, а кінець четвертої сигнальної обмотки магнітомодуляційних головок з'єднано зі спільною шиною. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з носія магнітного запису (фіг. 1), що містить вхідну шину 1 постійної напруги, 1 UA 74080 U 5 10 15 20 25 30 35 40 45 формувач 2 імпульсів, магнітомодуляційні головки 3, 4 з першими 5, 6 та другими 7, 8 обмотками збудження і першими 9, 10, другими 11, 12, третіми 13, 14 та четвертими 15, 16 сигнальними обмотками відповідно, основні блоки 17, 18 виділення полярності імпульсів, додаткові ідентичні блоки 19, 20 виділення полярності імпульсів, які містять одновібратори 2124, до складу основних одновібраторів 21, 22 входять операційні підсилювачі 25, 26, діоди 27, 28, резистори 29-34 та конденсатори 35-38 відповідно, до складу основних блоків 17, 18 виділення полярності імпульсів входять також транзистори 39, 40, діоди 41, 42, резистори 43-48 та конденсатори 49, 50, пристрій також містить елементи І 51, 52, вихідні шини 53, 54 та спільну шину 55. Друга магнітомодуляційна головка 4 зчитує іншу складову магнітного поля мітки та зміщена відносно першої магнітомодуляційної головки 3 на певну відстань. На фіг. 2 наведено часові діаграми роботи пристрою. Пристрій для зчитування інформації з носія магнітного запису працює наступним чином. Формувач 2 імпульсів із постійної напруги виробляє імпульси збудження (епюра 2, фіг. 2), які подаються до перших 5, 6 та других 7, 8 обмоток збудження магнітомодуляційних головок 3, 4. При зчитуванні "I" у вихідному положенні на вихідній шині 53 сигнал відсутній, а транзистори 39, 40 заперті, тому їхні ділянки стік-витік не шунтують другий та п'ятий резистори 43, 46. При дії на магнітомодуляційну головку 3 складової напруженості магнітного поля мітки, що відповідає "1" та попередньо нанесена на носій (не зображений), першим імпульсом, що подається з кінця першої сигнальної обмотки 9 магнітомодуляційної головки 3, при перевищенні порога спрацювання δ1 (епюра 9, фіг. 2) запускається одновібратор 21 (епюра 25, фіг. 2), у результаті чого забезпечується виділення сигналу на першому резисторі 45, заряд першого конденсатора 49 (епюра 49, фіг. 2) та шунтування другого резистора 43 завдяки відпиранню транзистора 39, що призводить до зменшення порога спрацювання пристрою до величини δ2 (епюра 9, фіг. 2). Після вироблення імпульсу одновібратор 21 повертається у вихідне положення, перший конденсатор 49 розряджається, утримуючи транзистор 39 по закриву готовим до шунтування другого резистора 43. З приходом наступного імпульсу з виходу першої сигнальної обмотки 9 магнітомодуляційної головки 3, який через можливе збільшення зазору між магнітомодуляційною головкою 3 та магнітним носієм хоч і стає меншим ніж поріг спрацювання δ1, але завдяки перевищенню порога спрацювання δ2 знову запускається одновібратор 21 (другий імпульс епюри 25, фіг. 2). У випадку поодинокого різкого зменшення імпульсу з виходу першої сигнальної обмотки 9 магнітомодуляційної головки 3 в умовах коливання зазору між нею та носієм (четвертий імпульс епюри 9, фіг. 2) сигнал на першому конденсаторі 49 не переривається (епюра 49, фіг. 2), що дозволяє точно ідентифікувати записану інформацію. При дії на магнітомодуляційну головку 4 іншої складової напруженості магнітного поля мітки, яка відповідає "1", (епюра 10, фіг. 2) аналогічно спрацьовує другий одновібратор 22 (епюра 26, фіг. 2), що приводить до вироблення відповідного сигналу на другому конденсаторі 50 (епюра 50, фіг. 2). Сигнали з першого та другого конденсаторів 49, 50 подаються на входи елемента І 51, на вихідній шині 53 якого у проміжку t1 - t2 з'являється сигнал логічної "1" (епюра 53 фіг. 2). Після закінчення зчитування магнітного мітки, яка відповідає "1", пристрій установлюється у вихідне положення. При зчитування "0" пристрій працює аналогічно. У цьому разі вмикаються додаткові блоки 19, 20 виділення полярності імпульсів, сигнали подаються на входи елемента І 52, на другій вихідній шині 54 якого з'являється сигнал логічного "0". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Пристрій для зчитування з носія магнітного запису, що містить формувач імпульсів, між виходами якого підключено з'єднаніпослідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучений із закривом транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, другу магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, перша та друга сигнальні обмотки якої з'єднані послідовно зустрічно, другий транзистор, стік якого підключено до першого виводу п'ятого резистора та до кінця першої 2 UA 74080 U 5 10 сигнальної обмотки другої магнітомодуляційної головки, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучений із закривом другого транзистора, катоди першого та другого діодів підключені до входів елемента І, вихід якого є вихідною шиною, при цьому кінець другої сигнальної обмотки другої магнітомодуляційної головки з'єднано зі спільною шиною, який відрізняється тим, що магнітомодуляційні головки споряджені третьою та четвертою сигнальними обмотками, з'єднаними послідовно зустрічно та сполученими з додатковими блоками виділення полярності імпульсів, ідентичними основним блокам виділення полярності імпульсів, до складу кожного з яких входять одновібратор, транзистор, діод, резистори та конденсатор, при цьому виходи додаткових блоків виділення полярності імпульсів підключені до входів додаткового елемента І, вихід якого є другою вихідною шиною, а кінець четвертої сигнальної обмотки магнітомодуляційних головок з'єднано зі спільною шиною. 3 UA 74080 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
