Пристрій для зчитування з носія магнітного запису

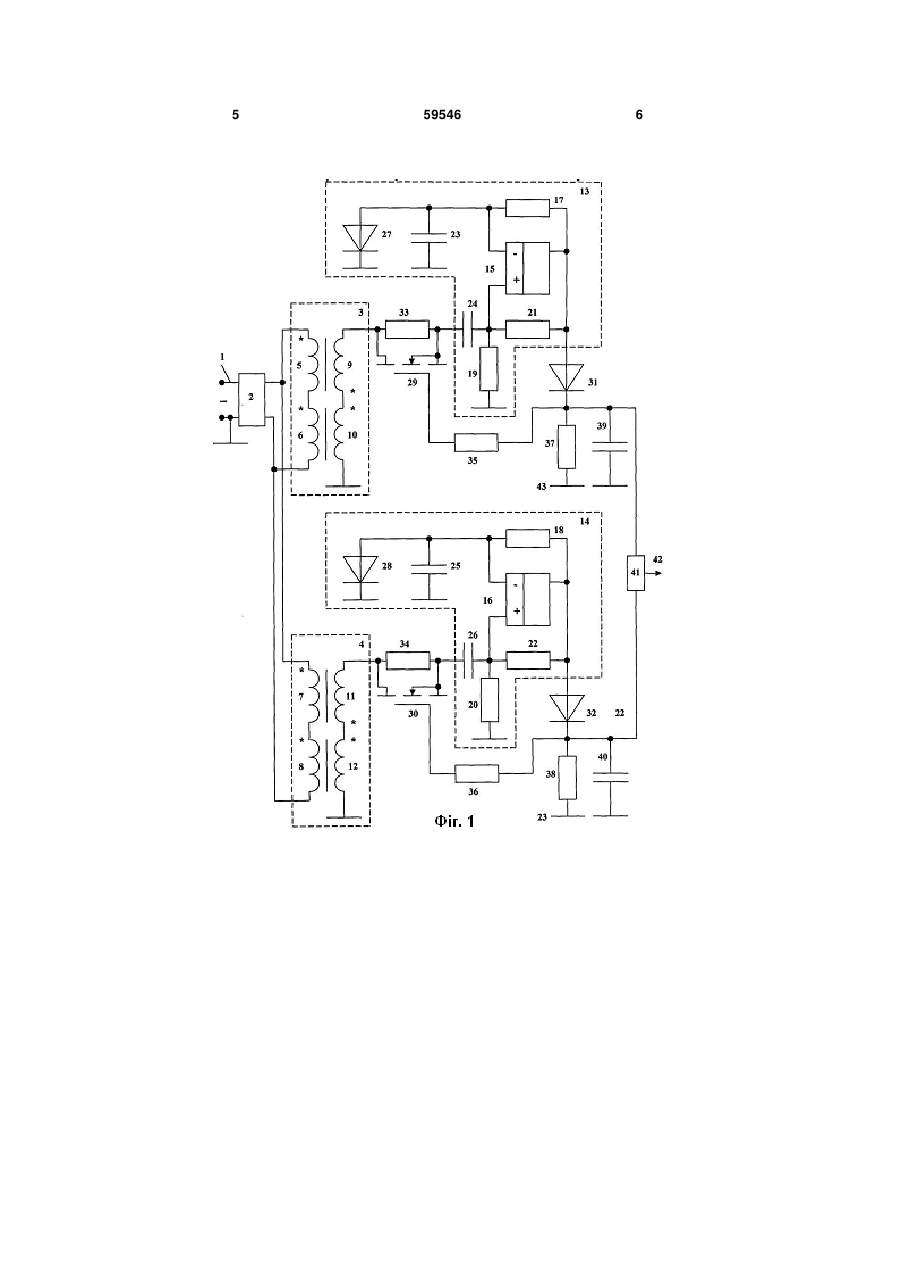

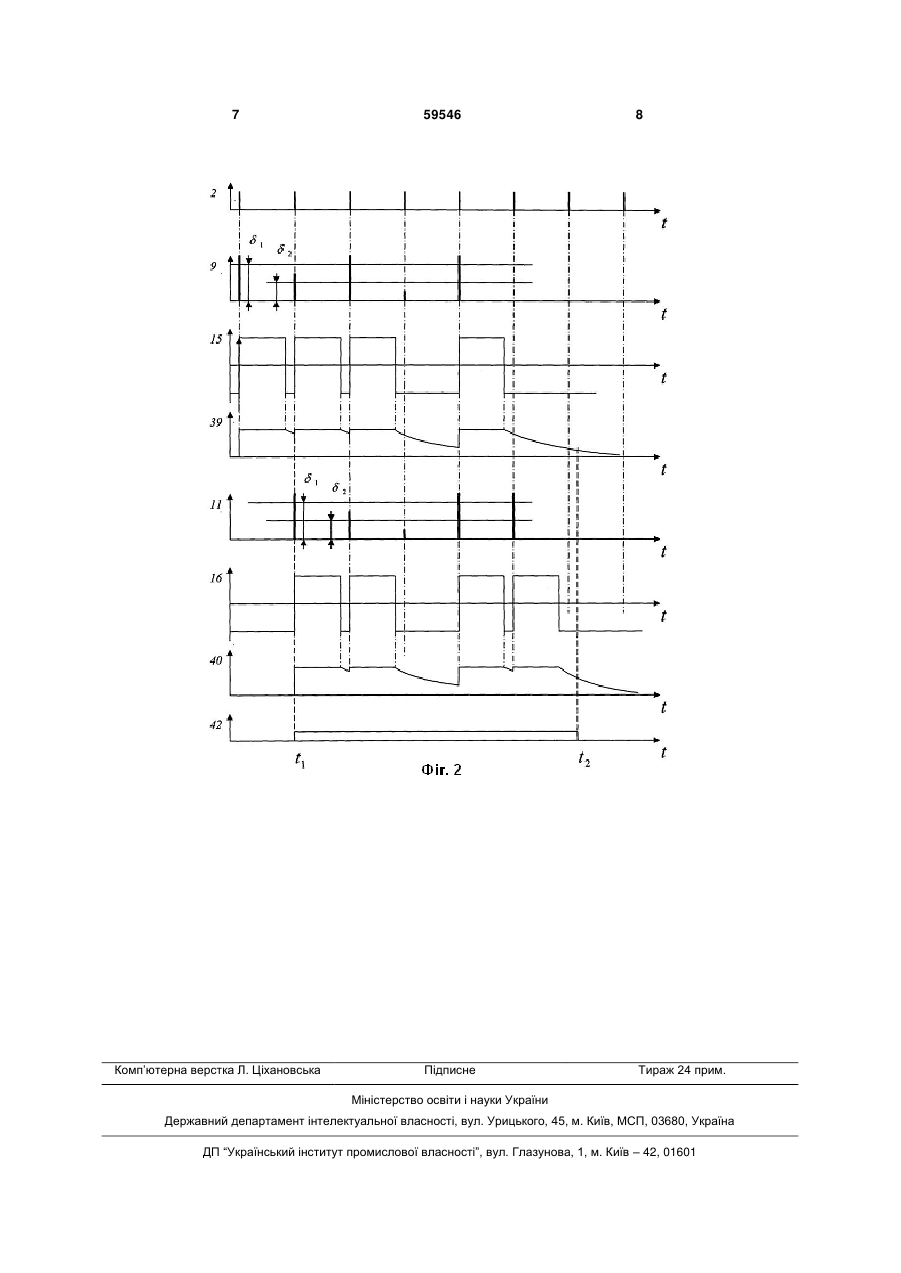

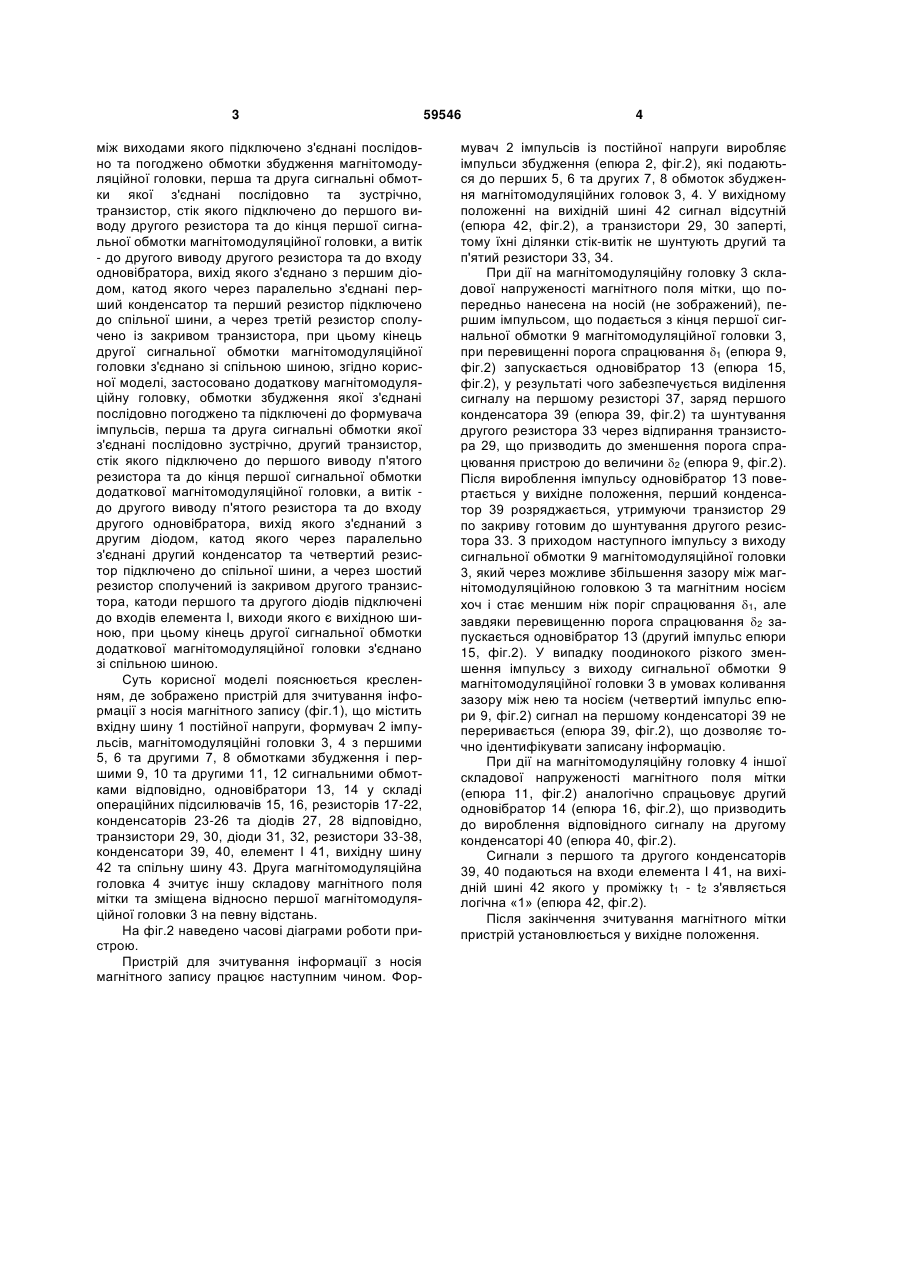

Пристрій для зчитування з носія магнітного запису, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучено із закривом транзистора, при цьому U 1 3 між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднано з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучено із закривом транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, згідно корисної моделі, застосовано додаткову магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, перша та друга сигнальні обмотки якої з'єднані послідовно зустрічно, другий транзистор, стік якого підключено до першого виводу п'ятого резистора та до кінця першої сигнальної обмотки додаткової магнітомодуляційної головки, а витік до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучений із закривом другого транзистора, катоди першого та другого діодів підключені до входів елемента І, виходи якого є вихідною шиною, при цьому кінець другої сигнальної обмотки додаткової магнітомодуляційної головки з'єднано зі спільною шиною. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з носія магнітного запису (фіг.1), що містить вхідну шину 1 постійної напруги, формувач 2 імпульсів, магнітомодуляційні головки 3, 4 з першими 5, 6 та другими 7, 8 обмотками збудження і першими 9, 10 та другими 11, 12 сигнальними обмотками відповідно, одновібратори 13, 14 у складі операційних підсилювачів 15, 16, резисторів 17-22, конденсаторів 23-26 та діодів 27, 28 відповідно, транзистори 29, 30, діоди 31, 32, резистори 33-38, конденсатори 39, 40, елемент I 41, вихідну шину 42 та спільну шину 43. Друга магнітомодуляційна головка 4 зчитує іншу складову магнітного поля мітки та зміщена відносно першої магнітомодуляційної головки 3 на певну відстань. На фіг.2 наведено часові діаграми роботи пристрою. Пристрій для зчитування інформації з носія магнітного запису працює наступним чином. Фор 59546 4 мувач 2 імпульсів із постійної напруги виробляє імпульси збудження (епюра 2, фіг.2), які подаються до перших 5, 6 та других 7, 8 обмоток збудження магнітомодуляційних головок 3, 4. У вихідному положенні на вихідній шині 42 сигнал відсутній (епюра 42, фіг.2), а транзистори 29, 30 заперті, тому їхні ділянки стік-витік не шунтують другий та п'ятий резистори 33, 34. При дії на магнітомодуляційну головку 3 складової напруженості магнітного поля мітки, що попередньо нанесена на носій (не зображений), першим імпульсом, що подається з кінця першої сигнальної обмотки 9 магнітомодуляційної головки 3, при перевищенні порога спрацювання 1 (епюра 9, фіг.2) запускається одновібратор 13 (епюра 15, фіг.2), у результаті чого забезпечується виділення сигналу на першому резисторі 37, заряд першого конденсатора 39 (епюра 39, фіг.2) та шунтування другого резистора 33 через відпирання транзистора 29, що призводить до зменшення порога спрацювання пристрою до величини 2 (епюра 9, фіг.2). Після вироблення імпульсу одновібратор 13 повертається у вихідне положення, перший конденсатор 39 розряджається, утримуючи транзистор 29 по закриву готовим до шунтування другого резистора 33. З приходом наступного імпульсу з виходу сигнальної обмотки 9 магнітомодуляційної головки 3, який через можливе збільшення зазору між магнітомодуляційною головкою 3 та магнітним носієм хоч і стає меншим ніж поріг спрацювання 1, але завдяки перевищенню порога спрацювання 2 запускається одновібратор 13 (другий імпульс епюри 15, фіг.2). У випадку поодинокого різкого зменшення імпульсу з виходу сигнальної обмотки 9 магнітомодуляційної головки 3 в умовах коливання зазору між нею та носієм (четвертий імпульс епюри 9, фіг.2) сигнал на першому конденсаторі 39 не переривається (епюра 39, фіг.2), що дозволяє точно ідентифікувати записану інформацію. При дії на магнітомодуляційну головку 4 іншої складової напруженості магнітного поля мітки (епюра 11, фіг.2) аналогічно спрацьовує другий одновібратор 14 (епюра 16, фіг.2), що призводить до вироблення відповідного сигналу на другому конденсаторі 40 (епюра 40, фіг.2). Сигнали з першого та другого конденсаторів 39, 40 подаються на входи елемента І 41, на вихідній шині 42 якого у проміжку t1 - t2 з'являється логічна «1» (епюра 42, фіг.2). Після закінчення зчитування магнітного мітки пристрій установлюється у вихідне положення. 5 59546 6 7 Комп’ютерна верстка Л. Ціхановська 59546 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
