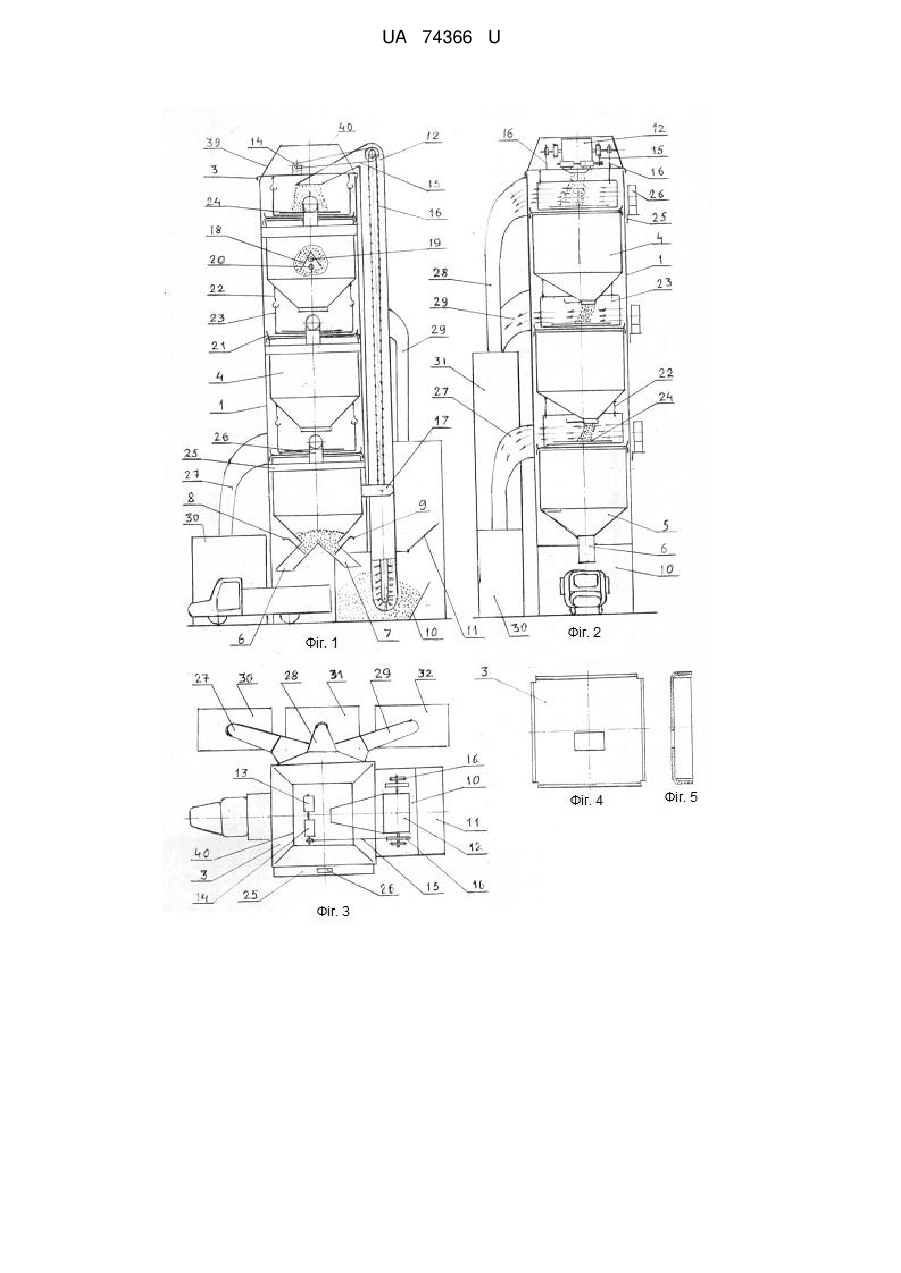

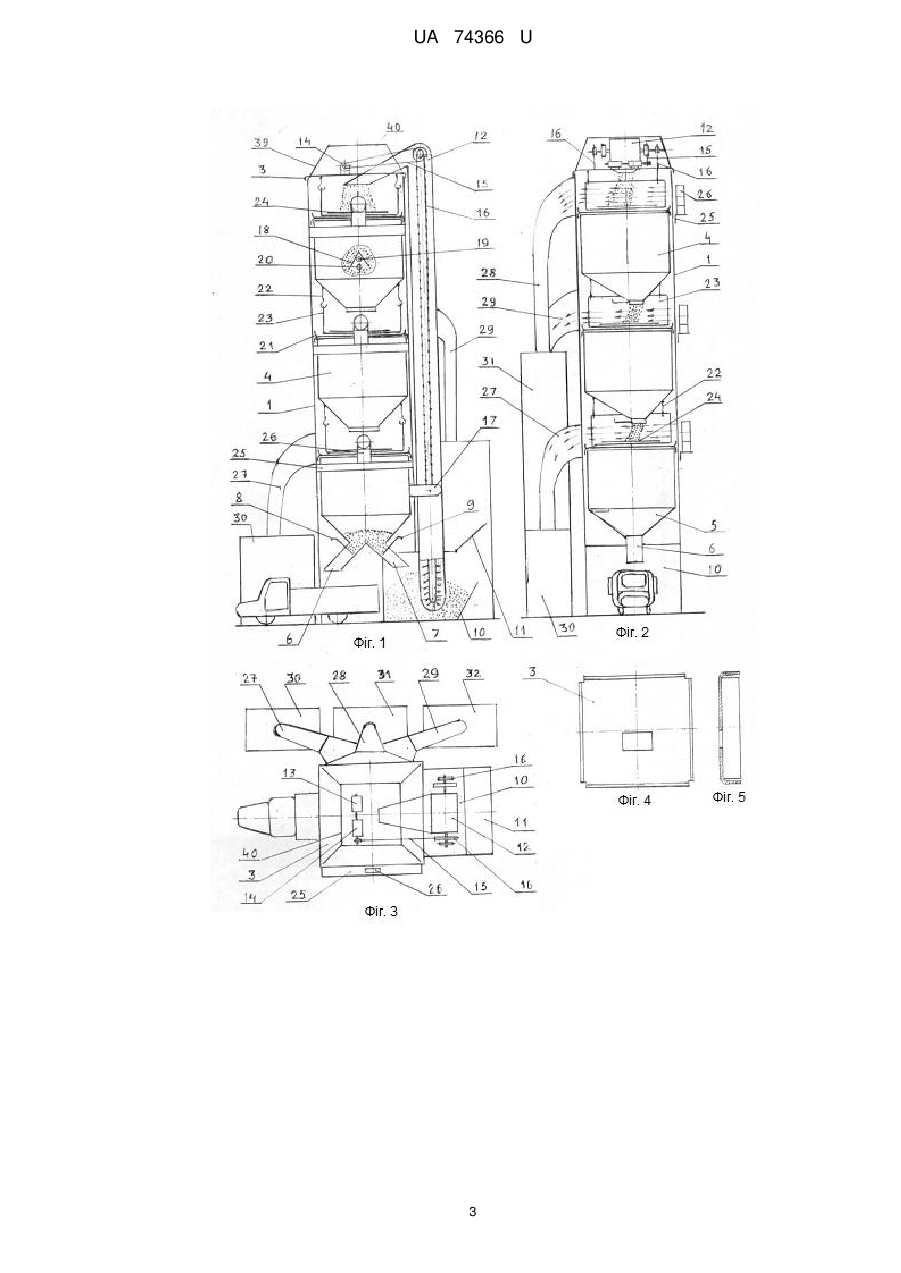

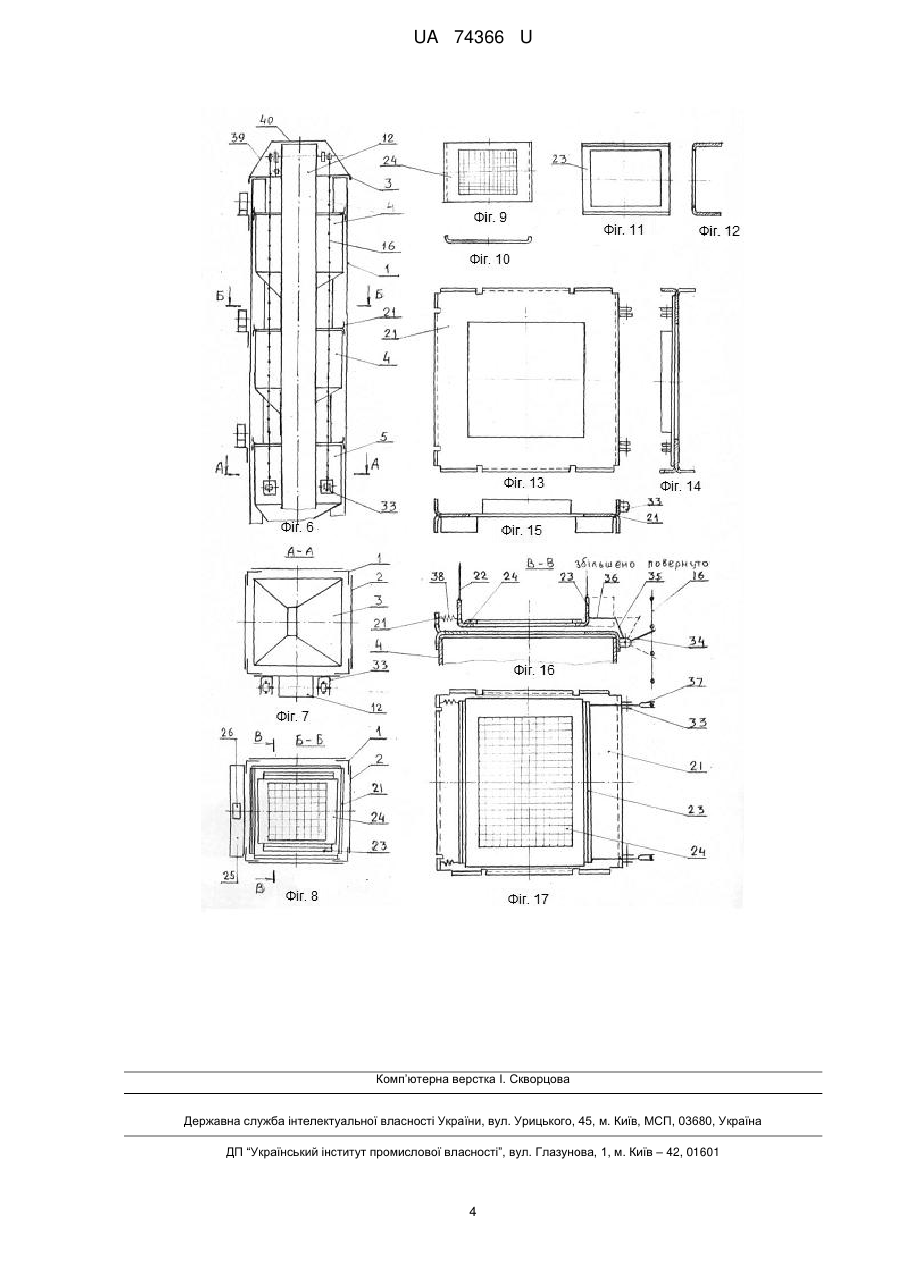

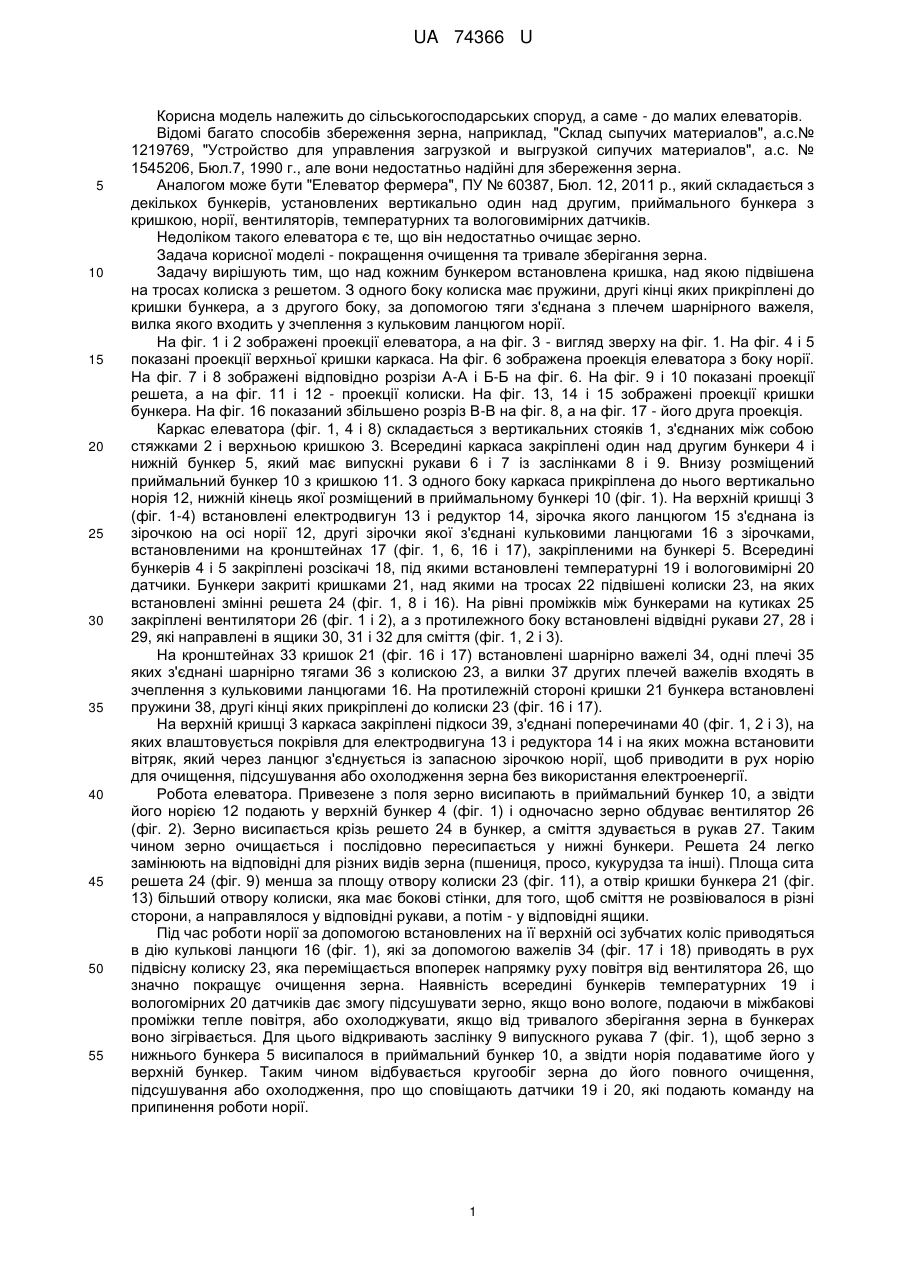

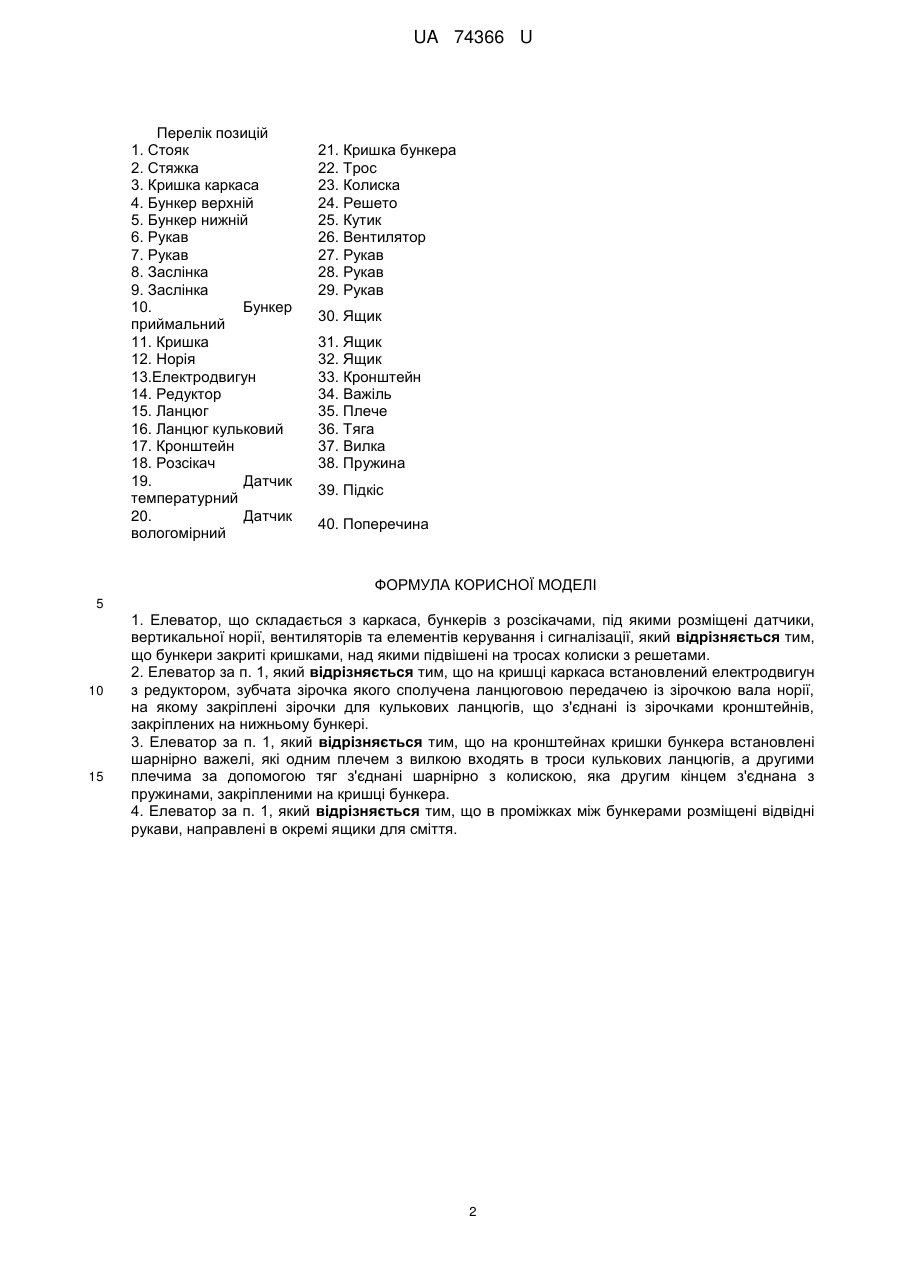

Реферат: UA 74366 U UA 74366 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарських споруд, а саме - до малих елеваторів. Відомі багато способів збереження зерна, наприклад, "Склад сыпучих материалов", а.с.№ 1219769, "Устройство для управления загрузкой и выгрузкой сипучих материалов", а.с. № 1545206, Бюл.7, 1990 г., але вони недостатньо надійні для збереження зерна. Аналогом може бути "Елеватор фермера", ПУ № 60387, Бюл. 12, 2011 р., який складається з декількох бункерів, установлених вертикально один над другим, приймального бункера з кришкою, норії, вентиляторів, температурних та вологовимірних датчиків. Недоліком такого елеватора є те, що він недостатньо очищає зерно. Задача корисної моделі - покращення очищення та тривале зберігання зерна. Задачу вирішують тим, що над кожним бункером встановлена кришка, над якою підвішена на тросах колиска з решетом. З одного боку колиска має пружини, другі кінці яких прикріплені до кришки бункера, а з другого боку, за допомогою тяги з'єднана з плечем шарнірного важеля, вилка якого входить у зчеплення з кульковим ланцюгом норії. На фіг. 1 і 2 зображені проекції елеватора, а на фіг. 3 - вигляд зверху на фіг. 1. На фіг. 4 і 5 показані проекції верхньої кришки каркаса. На фіг. 6 зображена проекція елеватора з боку норії. На фіг. 7 і 8 зображені відповідно розрізи А-А і Б-Б на фіг. 6. На фіг. 9 і 10 показані проекції решета, а на фіг. 11 і 12 - проекції колиски. На фіг. 13, 14 і 15 зображені проекції кришки бункера. На фіг. 16 показаний збільшено розріз В-В на фіг. 8, а на фіг. 17 - його друга проекція. Каркас елеватора (фіг. 1, 4 і 8) складається з вертикальних стояків 1, з'єднаних між собою стяжками 2 і верхньою кришкою 3. Всередині каркаса закріплені один над другим бункери 4 і нижній бункер 5, який має випускні рукави 6 і 7 із заслінками 8 і 9. Внизу розміщений приймальний бункер 10 з кришкою 11. З одного боку каркаса прикріплена до нього вертикально норія 12, нижній кінець якої розміщений в приймальному бункері 10 (фіг. 1). На верхній кришці 3 (фіг. 1-4) встановлені електродвигун 13 і редуктор 14, зірочка якого ланцюгом 15 з'єднана із зірочкою на осі норії 12, другі зірочки якої з'єднані кульковими ланцюгами 16 з зірочками, встановленими на кронштейнах 17 (фіг. 1, 6, 16 і 17), закріпленими на бункері 5. Всередині бункерів 4 і 5 закріплені розсікачі 18, під якими встановлені температурні 19 і вологовимірні 20 датчики. Бункери закриті кришками 21, над якими на тросах 22 підвішені колиски 23, на яких встановлені змінні решета 24 (фіг. 1, 8 і 16). На рівні проміжків між бункерами на кутиках 25 закріплені вентилятори 26 (фіг. 1 і 2), а з протилежного боку встановлені відвідні рукави 27, 28 і 29, які направлені в ящики 30, 31 і 32 для сміття (фіг. 1, 2 і 3). На кронштейнах 33 кришок 21 (фіг. 16 і 17) встановлені шарнірно важелі 34, одні плечі 35 яких з'єднані шарнірно тягами 36 з колискою 23, а вилки 37 других плечей важелів входять в зчеплення з кульковими ланцюгами 16. На протилежній стороні кришки 21 бункера встановлені пружини 38, другі кінці яких прикріплені до колиски 23 (фіг. 16 і 17). На верхній кришці 3 каркаса закріплені підкоси 39, з'єднані поперечинами 40 (фіг. 1, 2 і 3), на яких влаштовується покрівля для електродвигуна 13 і редуктора 14 і на яких можна встановити вітряк, який через ланцюг з'єднується із запасною зірочкою норії, щоб приводити в рух норію для очищення, підсушування або охолодження зерна без використання електроенергії. Робота елеватора. Привезене з поля зерно висипають в приймальний бункер 10, а звідти його норією 12 подають у верхній бункер 4 (фіг. 1) і одночасно зерно обдуває вентилятор 26 (фіг. 2). Зерно висипається крізь решето 24 в бункер, а сміття здувається в рукав 27. Таким чином зерно очищається і послідовно пересипається у нижні бункери. Решета 24 легко замінюють на відповідні для різних видів зерна (пшениця, просо, кукурудза та інші). Площа сита решета 24 (фіг. 9) менша за площу отвору колиски 23 (фіг. 11), а отвір кришки бункера 21 (фіг. 13) більший отвору колиски, яка має бокові стінки, для того, щоб сміття не розвіювалося в різні сторони, а направлялося у відповідні рукави, а потім - у відповідні ящики. Під час роботи норії за допомогою встановлених на її верхній осі зубчатих коліс приводяться в дію кулькові ланцюги 16 (фіг. 1), які за допомогою важелів 34 (фіг. 17 і 18) приводять в рух підвісну колиску 23, яка переміщається впоперек напрямку руху повітря від вентилятора 26, що значно покращує очищення зерна. Наявність всередині бункерів температурних 19 і вологомірних 20 датчиків дає змогу підсушувати зерно, якщо воно вологе, подаючи в міжбакові проміжки тепле повітря, або охолоджувати, якщо від тривалого зберігання зерна в бункерах воно зігрівається. Для цього відкривають заслінку 9 випускного рукава 7 (фіг. 1), щоб зерно з нижнього бункера 5 висипалося в приймальний бункер 10, а звідти норія подаватиме його у верхній бункер. Таким чином відбувається кругообіг зерна до його повного очищення, підсушування або охолодження, про що сповіщають датчики 19 і 20, які подають команду на припинення роботи норії. 1 UA 74366 U Перелік позицій 1. Стояк 2. Стяжка 3. Кришка каркаса 4. Бункер верхній 5. Бункер нижній 6. Рукав 7. Рукав 8. Заслінка 9. Заслінка 10. Бункер приймальний 11. Кришка 12. Норія 13.Електродвигун 14. Редуктор 15. Ланцюг 16. Ланцюг кульковий 17. Кронштейн 18. Розсікач 19. Датчик температурний 20. Датчик вологомірний 21. Кришка бункера 22. Трос 23. Колиска 24. Решето 25. Кутик 26. Вентилятор 27. Рукав 28. Рукав 29. Рукав 30. Ящик 31. Ящик 32. Ящик 33. Кронштейн 34. Важіль 35. Плече 36. Тяга 37. Вилка 38. Пружина 39. Підкіс 40. Поперечина ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Елеватор, що складається з каркаса, бункерів з розсікачами, під якими розміщені датчики, вертикальної норії, вентиляторів та елементів керування і сигналізації, який відрізняється тим, що бункери закриті кришками, над якими підвішені на тросах колиски з решетами. 2. Елеватор за п. 1, який відрізняється тим, що на кришці каркаса встановлений електродвигун з редуктором, зубчата зірочка якого сполучена ланцюговою передачею із зірочкою вала норії, на якому закріплені зірочки для кулькових ланцюгів, що з'єднані із зірочками кронштейнів, закріплених на нижньому бункері. 3. Елеватор за п. 1, який відрізняється тим, що на кронштейнах кришки бункера встановлені шарнірно важелі, які одним плечем з вилкою входять в троси кулькових ланцюгів, а другими плечима за допомогою тяг з'єднані шарнірно з колискою, яка другим кінцем з'єднана з пружинами, закріпленими на кришці бункера. 4. Елеватор за п. 1, який відрізняється тим, що в проміжках між бункерами розміщені відвідні рукави, направлені в окремі ящики для сміття. 2 UA 74366 U 3 UA 74366 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
