Скребковий конвеєр

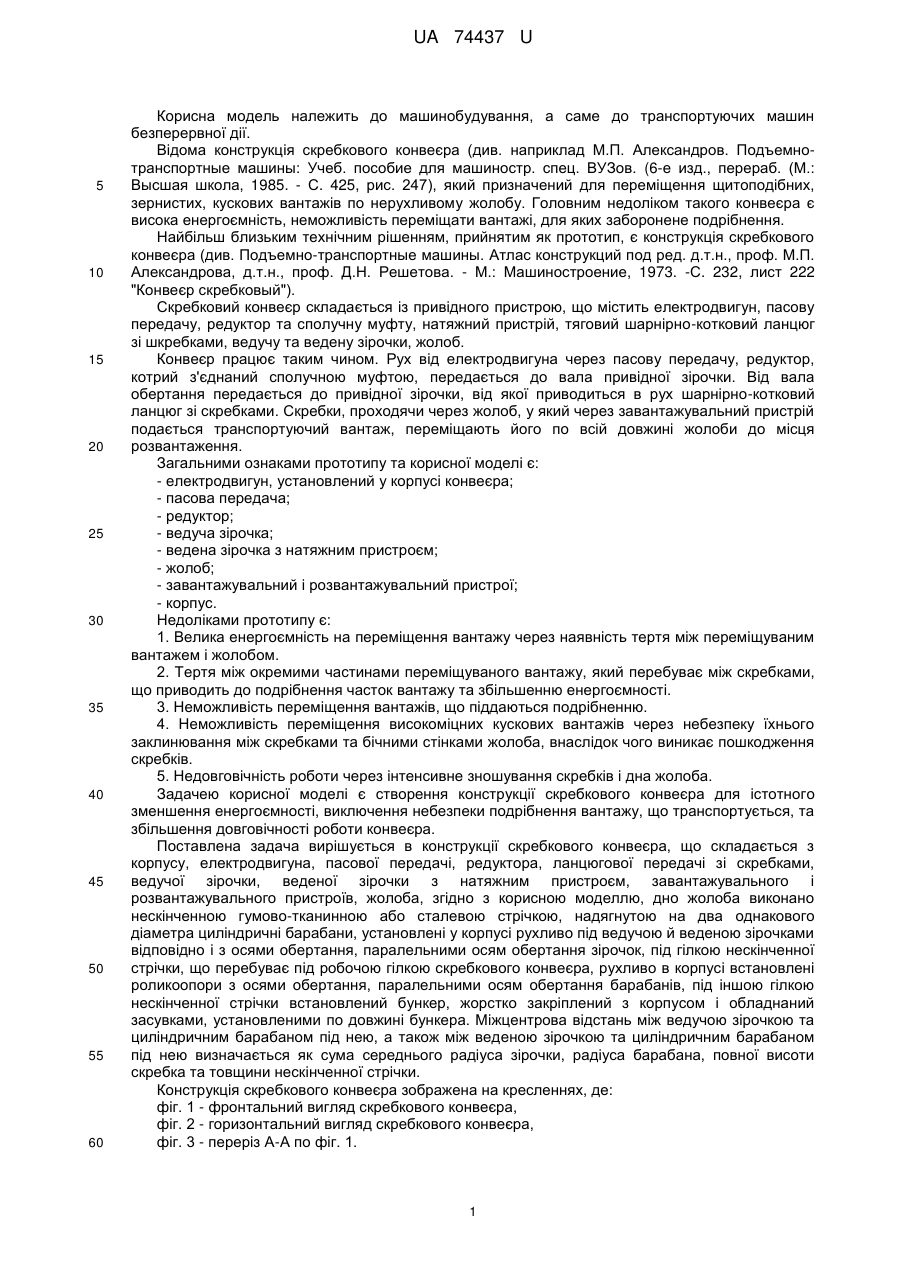

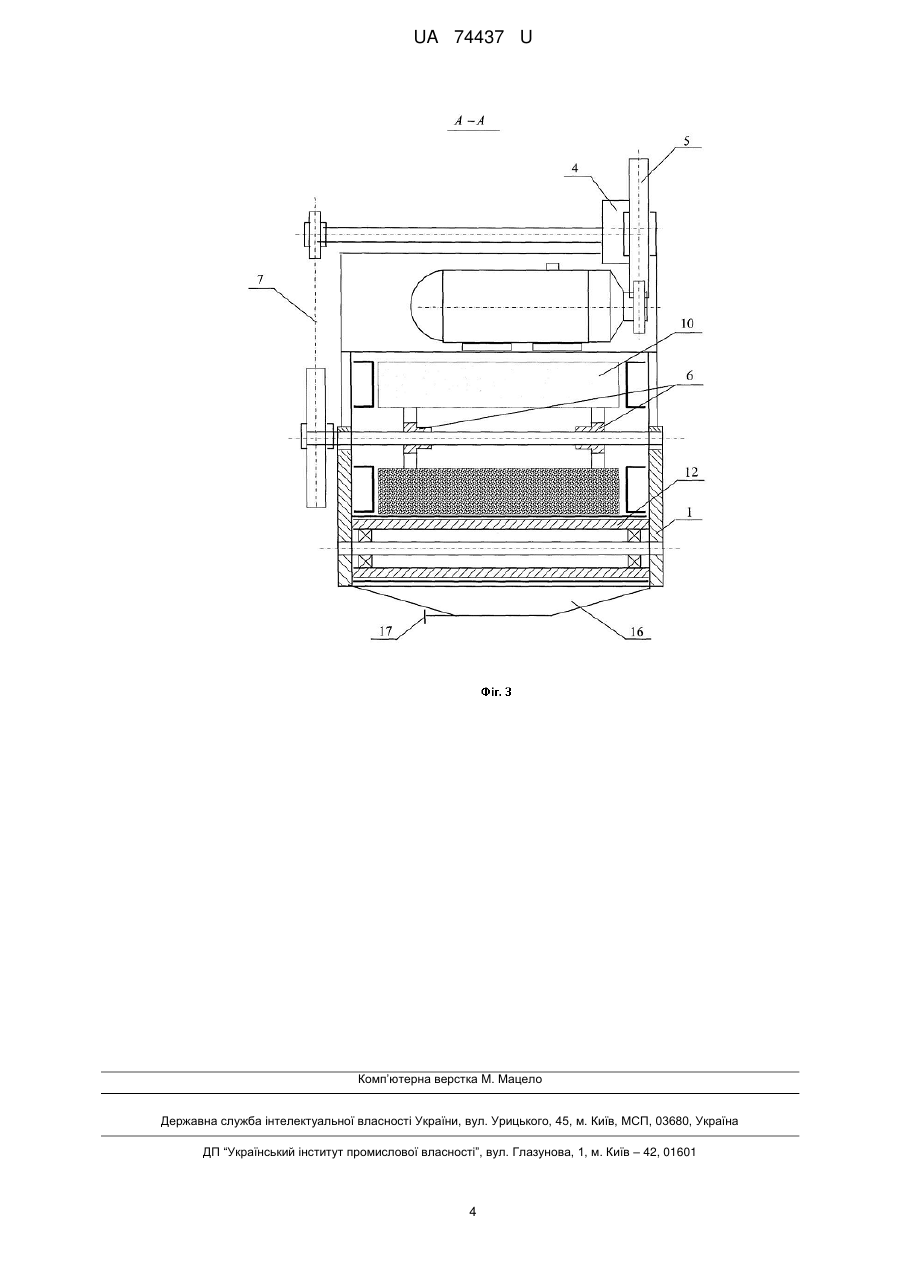

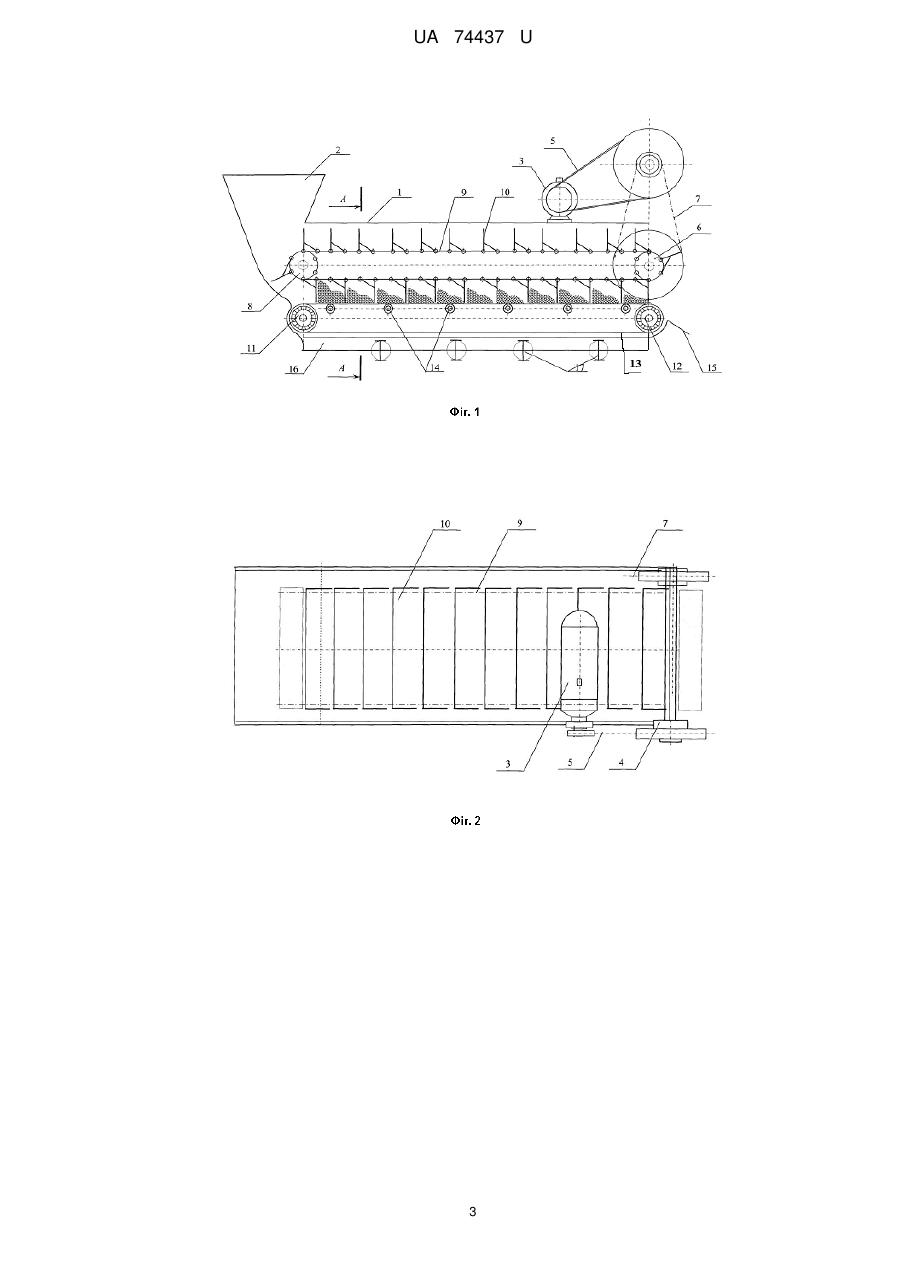

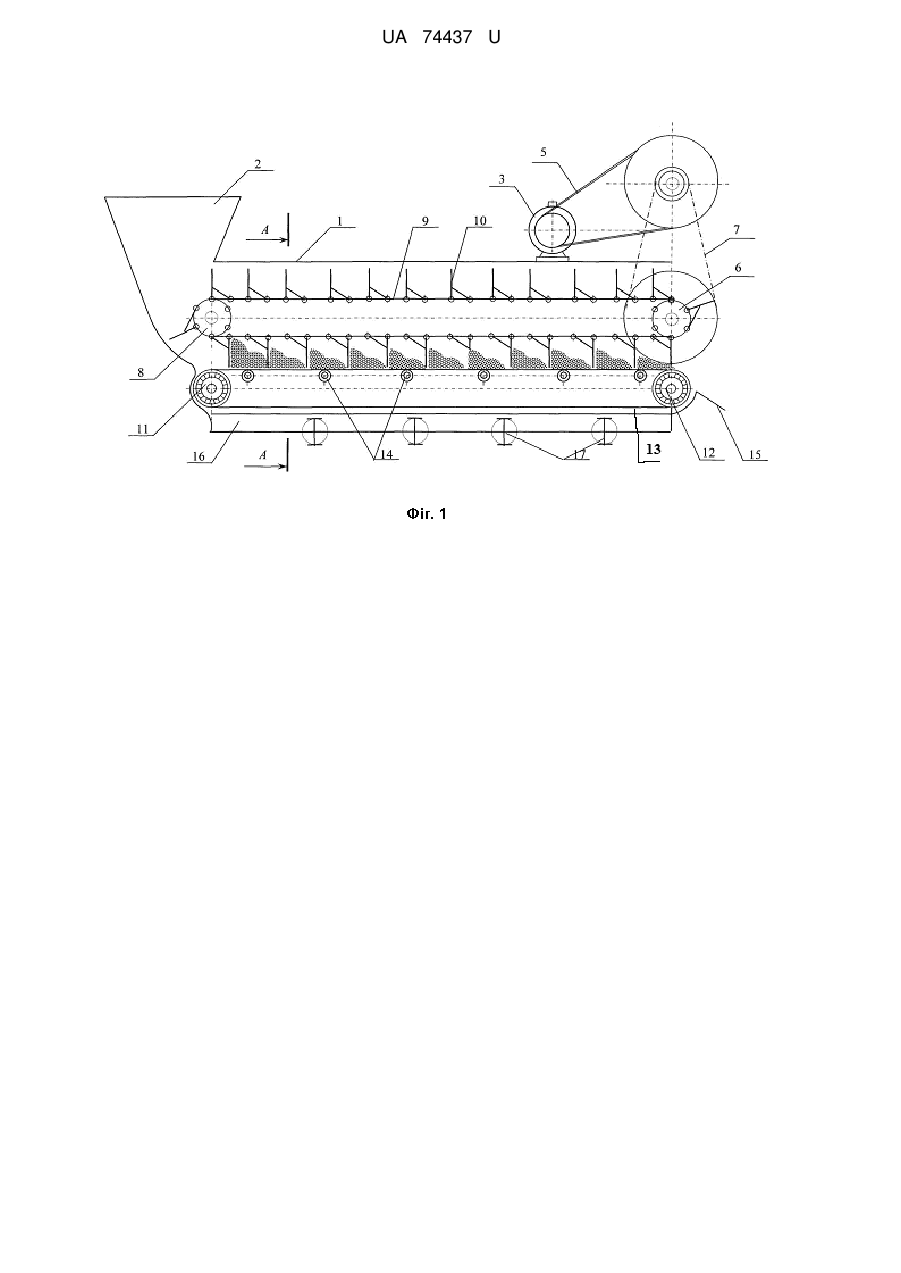

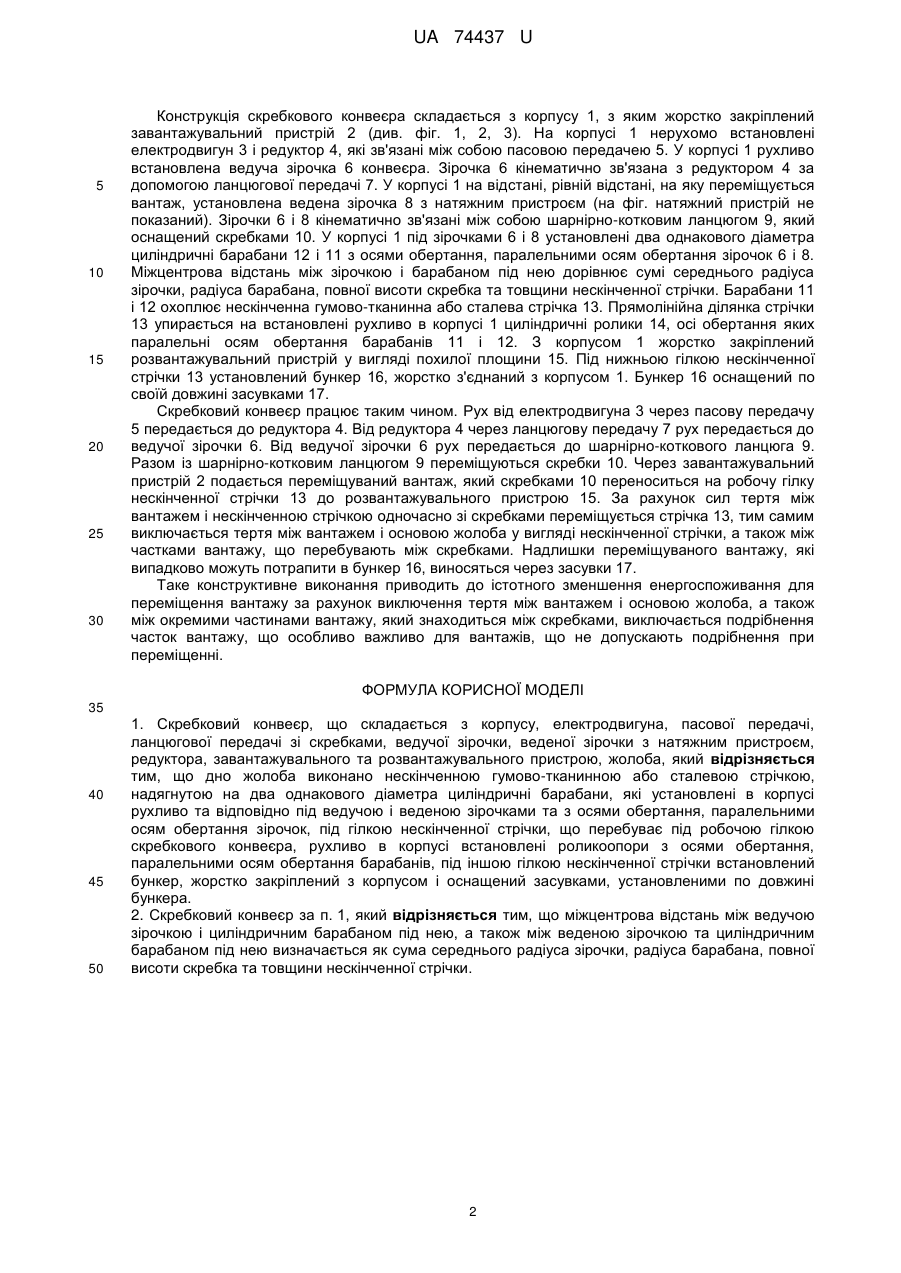

Реферат: Скребковий конвеєр складається з корпусу, електродвигуна, пасової передачі, ланцюгової передачі зі скребками, ведучої зірочки, веденої зірочки з натяжним пристроєм, редуктора, завантажувального та розвантажувального пристрою, жолоба. Дно жолоба виконано нескінченною гумово-тканинною або сталевою стрічкою, надягнутою на два однакового діаметра циліндричні барабани, які установлені в корпусі рухливо та відповідно під ведучою і веденою зірочками та з осями обертання, паралельними осям обертання зірочок. Під гілкою нескінченної стрічки, що перебуває під робочою гілкою скребкового конвеєра, рухливо в корпусі встановлені роликоопори з осями обертання, паралельними осям обертання барабанів. Під іншою гілкою нескінченної стрічки встановлений бункер, жорстко закріплений з корпусом і оснащений засувками, установленими по довжині бункера. UA 74437 U (54) СКРЕБКОВИЙ КОНВЕЄР UA 74437 U UA 74437 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, а саме до транспортуючих машин безперервної дії. Відома конструкція скребкового конвеєра (див. наприклад М.П. Александров. Подъемнотранспортные машины: Учеб. пособие для машиностр. спец. ВУЗов. (6-е изд., перераб. (М.: Высшая школа, 1985. - С. 425, рис. 247), який призначений для переміщення щитоподібних, зернистих, кускових вантажів по нерухливому жолобу. Головним недоліком такого конвеєра є висока енергоємність, неможливість переміщати вантажі, для яких заборонене подрібнення. Найбільш близьким технічним рішенням, прийнятим як прототип, є конструкція скребкового конвеєра (див. Подъемно-транспортные машины. Атлас конструкций под ред. д.т.н., проф. М.П. Александрова, д.т.н., проф. Д.Н. Решетова. - М.: Машиностроение, 1973. -С. 232, лист 222 "Конвеєр скребковый"). Скребковий конвеєр складається із привідного пристрою, що містить електродвигун, пасову передачу, редуктор та сполучну муфту, натяжний пристрій, тяговий шарнірно-котковий ланцюг зі шкребками, ведучу та ведену зірочки, жолоб. Конвеєр працює таким чином. Рух від електродвигуна через пасову передачу, редуктор, котрий з'єднаний сполучною муфтою, передається до вала привідної зірочки. Від вала обертання передається до привідної зірочки, від якої приводиться в рух шарнірно-котковий ланцюг зі скребками. Скребки, проходячи через жолоб, у який через завантажувальний пристрій подається транспортуючий вантаж, переміщають його по всій довжині жолоби до місця розвантаження. Загальними ознаками прототипу та корисної моделі є: - електродвигун, установлений у корпусі конвеєра; - пасова передача; - редуктор; - ведуча зірочка; - ведена зірочка з натяжним пристроєм; - жолоб; - завантажувальний і розвантажувальний пристрої; - корпус. Недоліками прототипу є: 1. Велика енергоємність на переміщення вантажу через наявність тертя між переміщуваним вантажем і жолобом. 2. Тертя між окремими частинами переміщуваного вантажу, який перебуває між скребками, що приводить до подрібнення часток вантажу та збільшенню енергоємності. 3. Неможливість переміщення вантажів, що піддаються подрібненню. 4. Неможливість переміщення високоміцних кускових вантажів через небезпеку їхнього заклинювання між скребками та бічними стінками жолоба, внаслідок чого виникає пошкодження скребків. 5. Недовговічність роботи через інтенсивне зношування скребків і дна жолоба. Задачею корисної моделі є створення конструкції скребкового конвеєра для істотного зменшення енергоємності, виключення небезпеки подрібнення вантажу, що транспортується, та збільшення довговічності роботи конвеєра. Поставлена задача вирішується в конструкції скребкового конвеєра, що складається з корпусу, електродвигуна, пасової передачі, редуктора, ланцюгової передачі зі скребками, ведучої зірочки, веденої зірочки з натяжним пристроєм, завантажувального і розвантажувального пристроїв, жолоба, згідно з корисною моделлю, дно жолоба виконано нескінченною гумово-тканинною або сталевою стрічкою, надягнутою на два однакового діаметра циліндричні барабани, установлені у корпусі рухливо під ведучою й веденою зірочками відповідно і з осями обертання, паралельними осям обертання зірочок, під гілкою нескінченної стрічки, що перебуває під робочою гілкою скребкового конвеєра, рухливо в корпусі встановлені роликоопори з осями обертання, паралельними осям обертання барабанів, під іншою гілкою нескінченної стрічки встановлений бункер, жорстко закріплений з корпусом і обладнаний засувками, установленими по довжині бункера. Міжцентрова відстань між ведучою зірочкою та циліндричним барабаном під нею, а також між веденою зірочкою та циліндричним барабаном під нею визначається як сума середнього радіуса зірочки, радіуса барабана, повної висоти скребка та товщини нескінченної стрічки. Конструкція скребкового конвеєра зображена на кресленнях, де: фіг. 1 - фронтальний вигляд скребкового конвеєра, фіг. 2 - горизонтальний вигляд скребкового конвеєра, фіг. 3 - переріз А-А по фіг. 1. 1 UA 74437 U 5 10 15 20 25 30 Конструкція скребкового конвеєра складається з корпусу 1, з яким жорстко закріплений завантажувальний пристрій 2 (див. фіг. 1, 2, 3). На корпусі 1 нерухомо встановлені електродвигун 3 і редуктор 4, які зв'язані між собою пасовою передачею 5. У корпусі 1 рухливо встановлена ведуча зірочка 6 конвеєра. Зірочка 6 кінематично зв'язана з редуктором 4 за допомогою ланцюгової передачі 7. У корпусі 1 на відстані, рівній відстані, на яку переміщується вантаж, установлена ведена зірочка 8 з натяжним пристроєм (на фіг. натяжний пристрій не показаний). Зірочки 6 і 8 кінематично зв'язані між собою шарнірно-котковим ланцюгом 9, який оснащений скребками 10. У корпусі 1 під зірочками 6 і 8 установлені два однакового діаметра циліндричні барабани 12 і 11 з осями обертання, паралельними осям обертання зірочок 6 і 8. Міжцентрова відстань між зірочкою і барабаном під нею дорівнює сумі середнього радіуса зірочки, радіуса барабана, повної висоти скребка та товщини нескінченної стрічки. Барабани 11 і 12 охоплює нескінченна гумово-тканинна або сталева стрічка 13. Прямолінійна ділянка стрічки 13 упирається на встановлені рухливо в корпусі 1 циліндричні ролики 14, осі обертання яких паралельні осям обертання барабанів 11 і 12. З корпусом 1 жорстко закріплений розвантажувальний пристрій у вигляді похилої площини 15. Під нижньою гілкою нескінченної стрічки 13 установлений бункер 16, жорстко з'єднаний з корпусом 1. Бункер 16 оснащений по своїй довжині засувками 17. Скребковий конвеєр працює таким чином. Рух від електродвигуна 3 через пасову передачу 5 передається до редуктора 4. Від редуктора 4 через ланцюгову передачу 7 рух передається до ведучої зірочки 6. Від ведучої зірочки 6 рух передається до шарнірно-коткового ланцюга 9. Разом із шарнірно-котковим ланцюгом 9 переміщуються скребки 10. Через завантажувальний пристрій 2 подається переміщуваний вантаж, який скребками 10 переноситься на робочу гілку нескінченної стрічки 13 до розвантажувального пристрою 15. За рахунок сил тертя між вантажем і нескінченною стрічкою одночасно зі скребками переміщується стрічка 13, тим самим виключається тертя між вантажем і основою жолоба у вигляді нескінченної стрічки, а також між частками вантажу, що перебувають між скребками. Надлишки переміщуваного вантажу, які випадково можуть потрапити в бункер 16, виносяться через засувки 17. Таке конструктивне виконання приводить до істотного зменшення енергоспоживання для переміщення вантажу за рахунок виключення тертя між вантажем і основою жолоба, а також між окремими частинами вантажу, який знаходиться між скребками, виключається подрібнення часток вантажу, що особливо важливо для вантажів, що не допускають подрібнення при переміщенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Скребковий конвеєр, що складається з корпусу, електродвигуна, пасової передачі, ланцюгової передачі зі скребками, ведучої зірочки, веденої зірочки з натяжним пристроєм, редуктора, завантажувального та розвантажувального пристрою, жолоба, який відрізняється тим, що дно жолоба виконано нескінченною гумово-тканинною або сталевою стрічкою, надягнутою на два однакового діаметра циліндричні барабани, які установлені в корпусі рухливо та відповідно під ведучою і веденою зірочками та з осями обертання, паралельними осям обертання зірочок, під гілкою нескінченної стрічки, що перебуває під робочою гілкою скребкового конвеєра, рухливо в корпусі встановлені роликоопори з осями обертання, паралельними осям обертання барабанів, під іншою гілкою нескінченної стрічки встановлений бункер, жорстко закріплений з корпусом і оснащений засувками, установленими по довжині бункера. 2. Скребковий конвеєр за п. 1, який відрізняється тим, що міжцентрова відстань між ведучою зірочкою і циліндричним барабаном під нею, а також між веденою зірочкою та циліндричним барабаном під нею визначається як сума середнього радіуса зірочки, радіуса барабана, повної висоти скребка та товщини нескінченної стрічки. 2 UA 74437 U 3 UA 74437 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
