Робочий орган котка

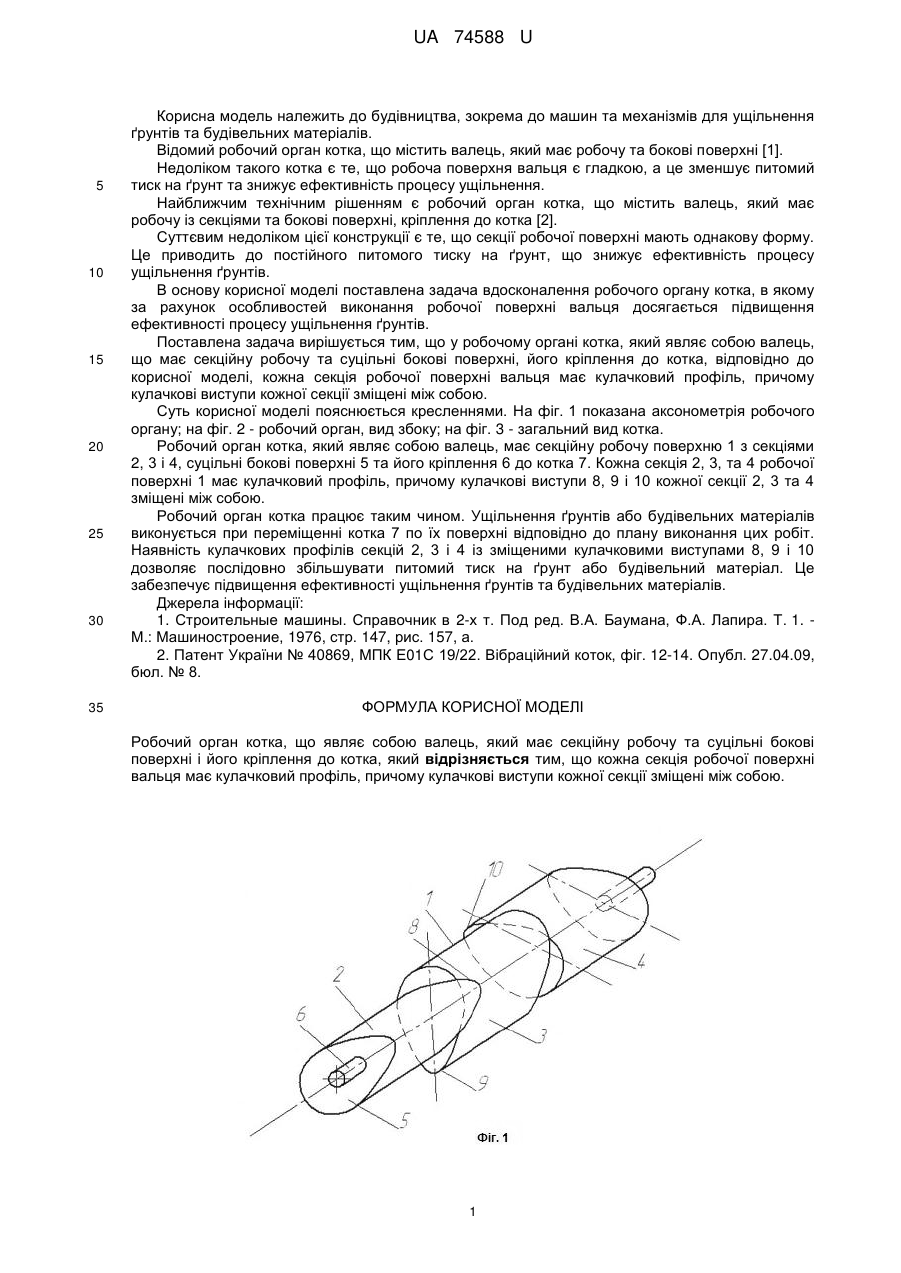

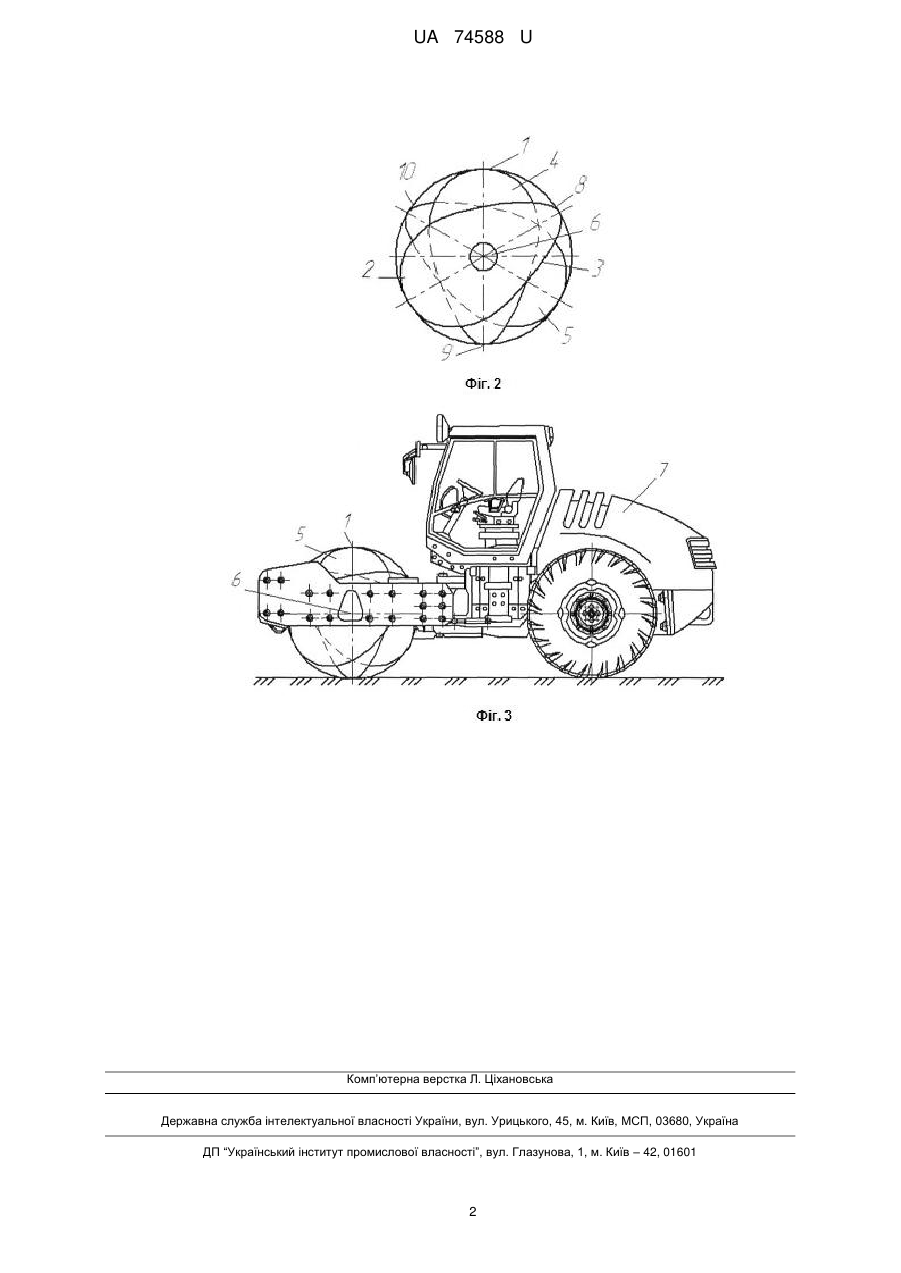

Реферат: Робочий орган котка являє собою валець, що має секційну робочу та суцільні бокові поверхні і його кріплення до котка. Кожна секція робочої поверхні вальця має кулачковий профіль, причому кулачкові виступи кожної секції зміщені між собою. UA 74588 U (12) UA 74588 U UA 74588 U 5 10 15 20 25 30 35 Корисна модель належить до будівництва, зокрема до машин та механізмів для ущільнення ґрунтів та будівельних матеріалів. Відомий робочий орган котка, що містить валець, який має робочу та бокові поверхні [1]. Недоліком такого котка є те, що робоча поверхня вальця є гладкою, а це зменшує питомий тиск на ґрунт та знижує ефективність процесу ущільнення. Найближчим технічним рішенням є робочий орган котка, що містить валець, який має робочу із секціями та бокові поверхні, кріплення до котка [2]. Суттєвим недоліком цієї конструкції є те, що секції робочої поверхні мають однакову форму. Це приводить до постійного питомого тиску на ґрунт, що знижує ефективність процесу ущільнення ґрунтів. В основу корисної моделі поставлена задача вдосконалення робочого органу котка, в якому за рахунок особливостей виконання робочої поверхні вальця досягається підвищення ефективності процесу ущільнення ґрунтів. Поставлена задача вирішується тим, що у робочому органі котка, який являє собою валець, що має секційну робочу та суцільні бокові поверхні, його кріплення до котка, відповідно до корисної моделі, кожна секція робочої поверхні вальця має кулачковий профіль, причому кулачкові виступи кожної секції зміщені між собою. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показана аксонометрія робочого органу; на фіг. 2 - робочий орган, вид збоку; на фіг. 3 - загальний вид котка. Робочий орган котка, який являє собою валець, має секційну робочу поверхню 1 з секціями 2, 3 і 4, суцільні бокові поверхні 5 та його кріплення 6 до котка 7. Кожна секція 2, 3, та 4 робочої поверхні 1 має кулачковий профіль, причому кулачкові виступи 8, 9 і 10 кожної секції 2, 3 та 4 зміщені між собою. Робочий орган котка працює таким чином. Ущільнення ґрунтів або будівельних матеріалів виконується при переміщенні котка 7 по їх поверхні відповідно до плану виконання цих робіт. Наявність кулачкових профілів секцій 2, 3 і 4 із зміщеними кулачковими виступами 8, 9 і 10 дозволяє послідовно збільшувати питомий тиск на ґрунт або будівельний матеріал. Це забезпечує підвищення ефективності ущільнення ґрунтів та будівельних матеріалів. Джерела інформації: 1. Строительные машины. Справочник в 2-х т. Под ред. В.А. Баумана, Ф.А. Лапира. Т. 1. М.: Машиностроение, 1976, стр. 147, рис. 157, а. 2. Патент України № 40869, МПК Е01С 19/22. Вібраційний коток, фіг. 12-14. Опубл. 27.04.09, бюл. № 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робочий орган котка, що являє собою валець, який має секційну робочу та суцільні бокові поверхні і його кріплення до котка, який відрізняється тим, що кожна секція робочої поверхні вальця має кулачковий профіль, причому кулачкові виступи кожної секції зміщені між собою. 1 UA 74588 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
