Валець котка

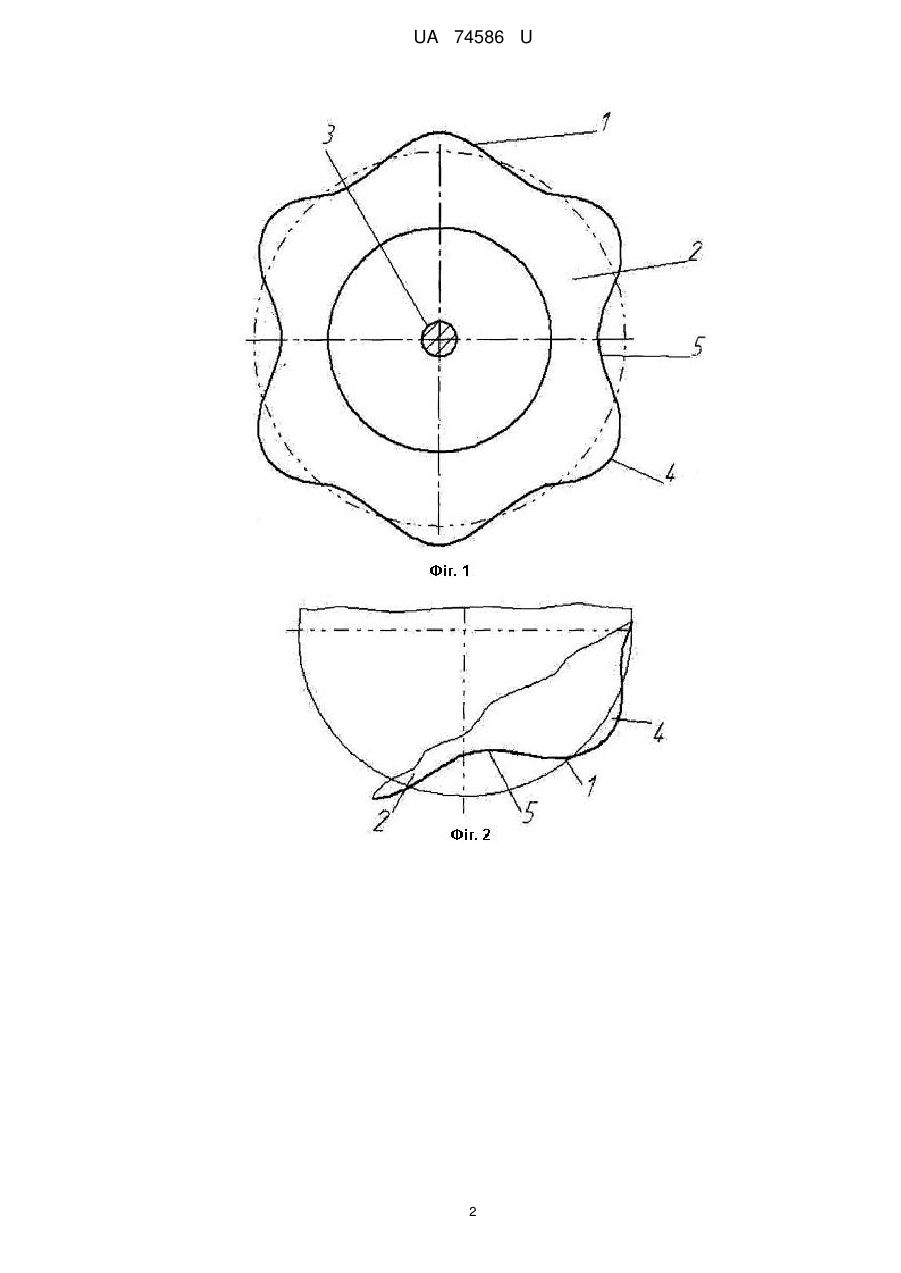

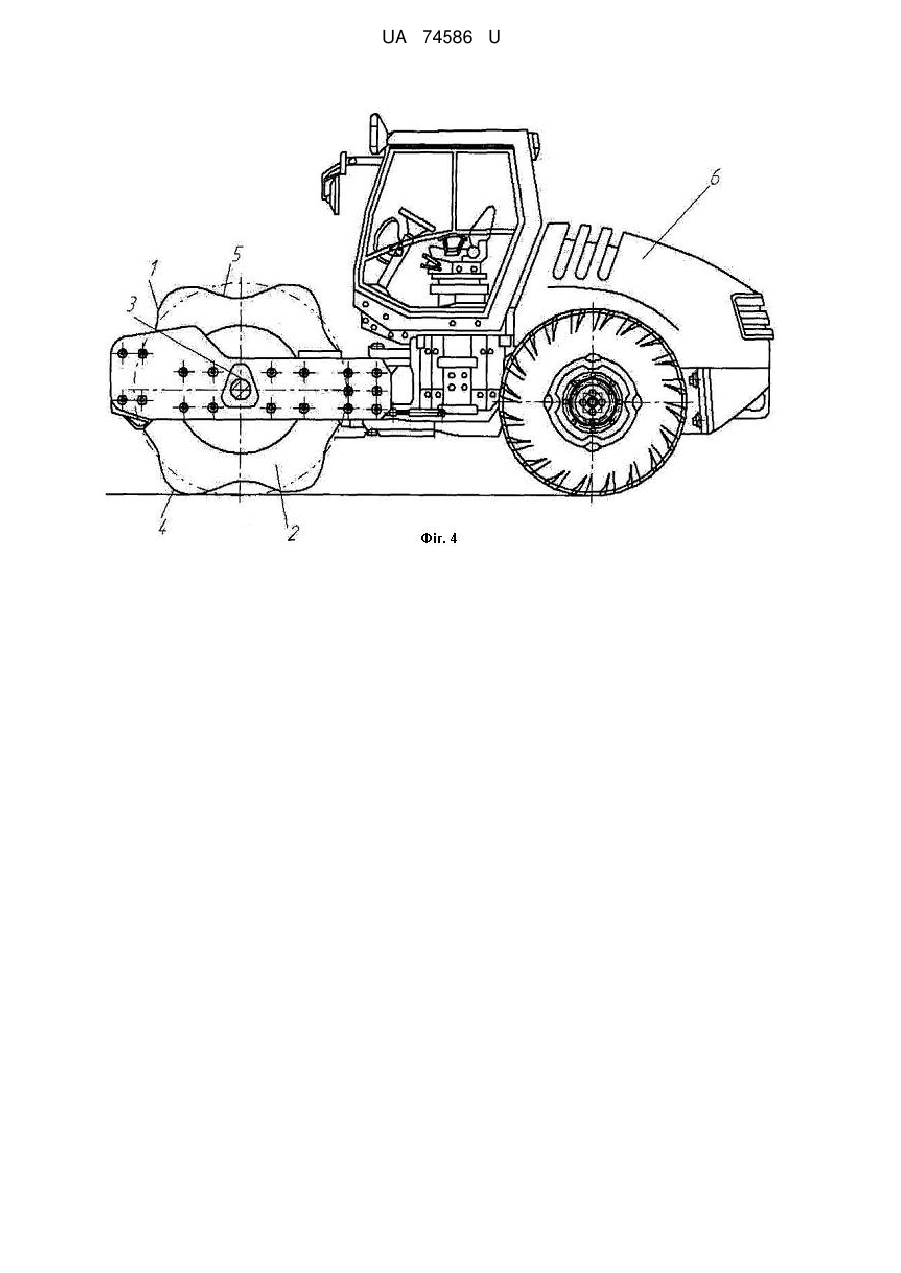

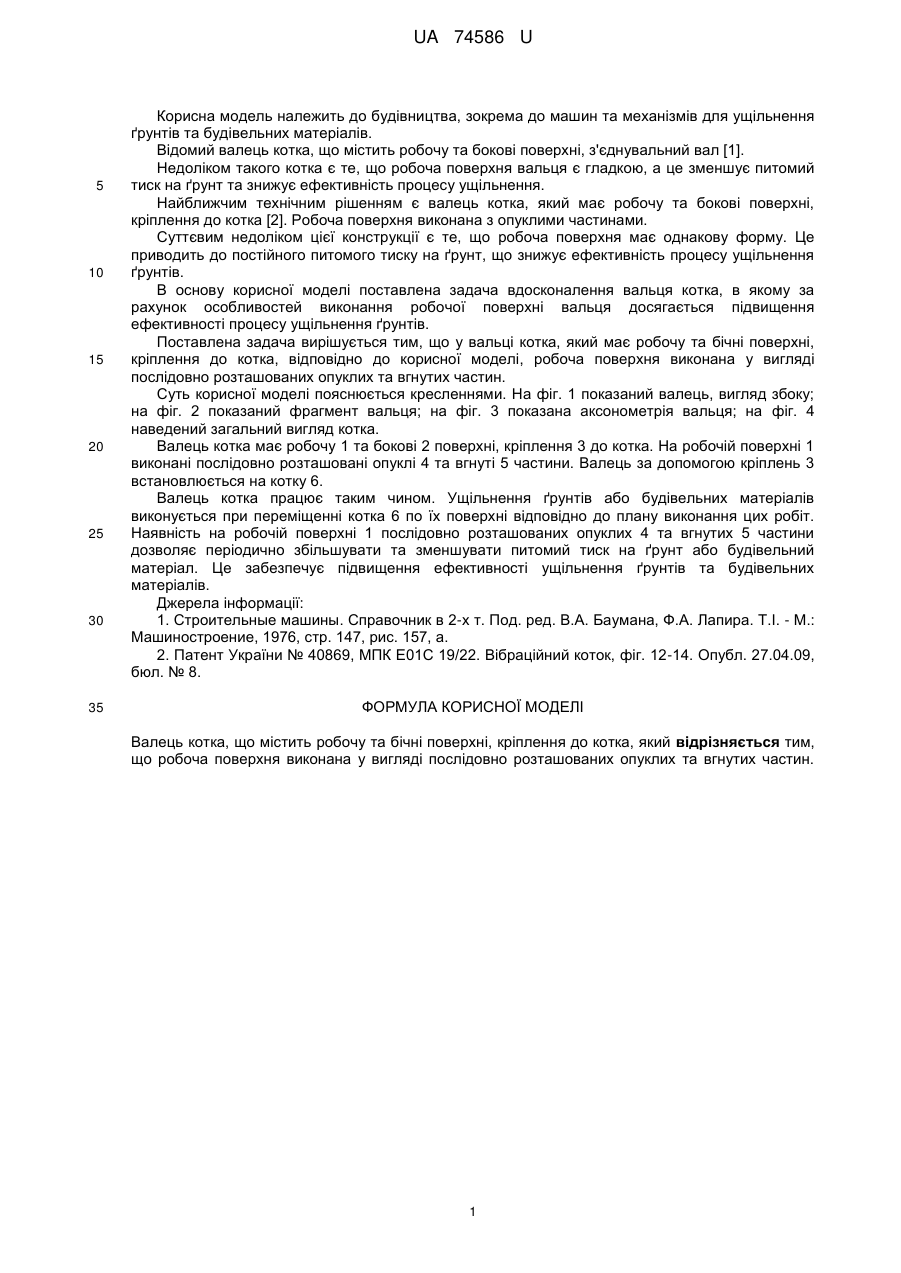

Реферат: Валець котка містить робочу та бічні поверхні, кріплення до котка. Робоча поверхня виконана у вигляді послідовно розташованих опуклих та вгнутих частин. UA 74586 U (12) UA 74586 U UA 74586 U 5 10 15 20 25 30 35 Корисна модель належить до будівництва, зокрема до машин та механізмів для ущільнення ґрунтів та будівельних матеріалів. Відомий валець котка, що містить робочу та бокові поверхні, з'єднувальний вал [1]. Недоліком такого котка є те, що робоча поверхня вальця є гладкою, а це зменшує питомий тиск на ґрунт та знижує ефективність процесу ущільнення. Найближчим технічним рішенням є валець котка, який має робочу та бокові поверхні, кріплення до котка [2]. Робоча поверхня виконана з опуклими частинами. Суттєвим недоліком цієї конструкції є те, що робоча поверхня має однакову форму. Це приводить до постійного питомого тиску на ґрунт, що знижує ефективність процесу ущільнення ґрунтів. В основу корисної моделі поставлена задача вдосконалення вальця котка, в якому за рахунок особливостей виконання робочої поверхні вальця досягається підвищення ефективності процесу ущільнення ґрунтів. Поставлена задача вирішується тим, що у вальці котка, який має робочу та бічні поверхні, кріплення до котка, відповідно до корисної моделі, робоча поверхня виконана у вигляді послідовно розташованих опуклих та вгнутих частин. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показаний валець, вигляд збоку; на фіг. 2 показаний фрагмент вальця; на фіг. 3 показана аксонометрія вальця; на фіг. 4 наведений загальний вигляд котка. Валець котка має робочу 1 та бокові 2 поверхні, кріплення 3 до котка. На робочій поверхні 1 виконані послідовно розташовані опуклі 4 та вгнуті 5 частини. Валець за допомогою кріплень 3 встановлюється на котку 6. Валець котка працює таким чином. Ущільнення ґрунтів або будівельних матеріалів виконується при переміщенні котка 6 по їх поверхні відповідно до плану виконання цих робіт. Наявність на робочій поверхні 1 послідовно розташованих опуклих 4 та вгнутих 5 частини дозволяє періодично збільшувати та зменшувати питомий тиск на ґрунт або будівельний матеріал. Це забезпечує підвищення ефективності ущільнення ґрунтів та будівельних матеріалів. Джерела інформації: 1. Строительные машины. Справочник в 2-х т. Под. ред. В.А. Баумана, Ф.А. Лапира. Т.І. - М.: Машиностроение, 1976, стр. 147, рис. 157, а. 2. Патент України № 40869, МПК Е01С 19/22. Вібраційний коток, фіг. 12-14. Опубл. 27.04.09, бюл. № 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Валець котка, що містить робочу та бічні поверхні, кріплення до котка, який відрізняється тим, що робоча поверхня виконана у вигляді послідовно розташованих опуклих та вгнутих частин. 1 UA 74586 U 2 UA 74586 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
