Магнітотерапевтичний пристрій “малюк – зм”

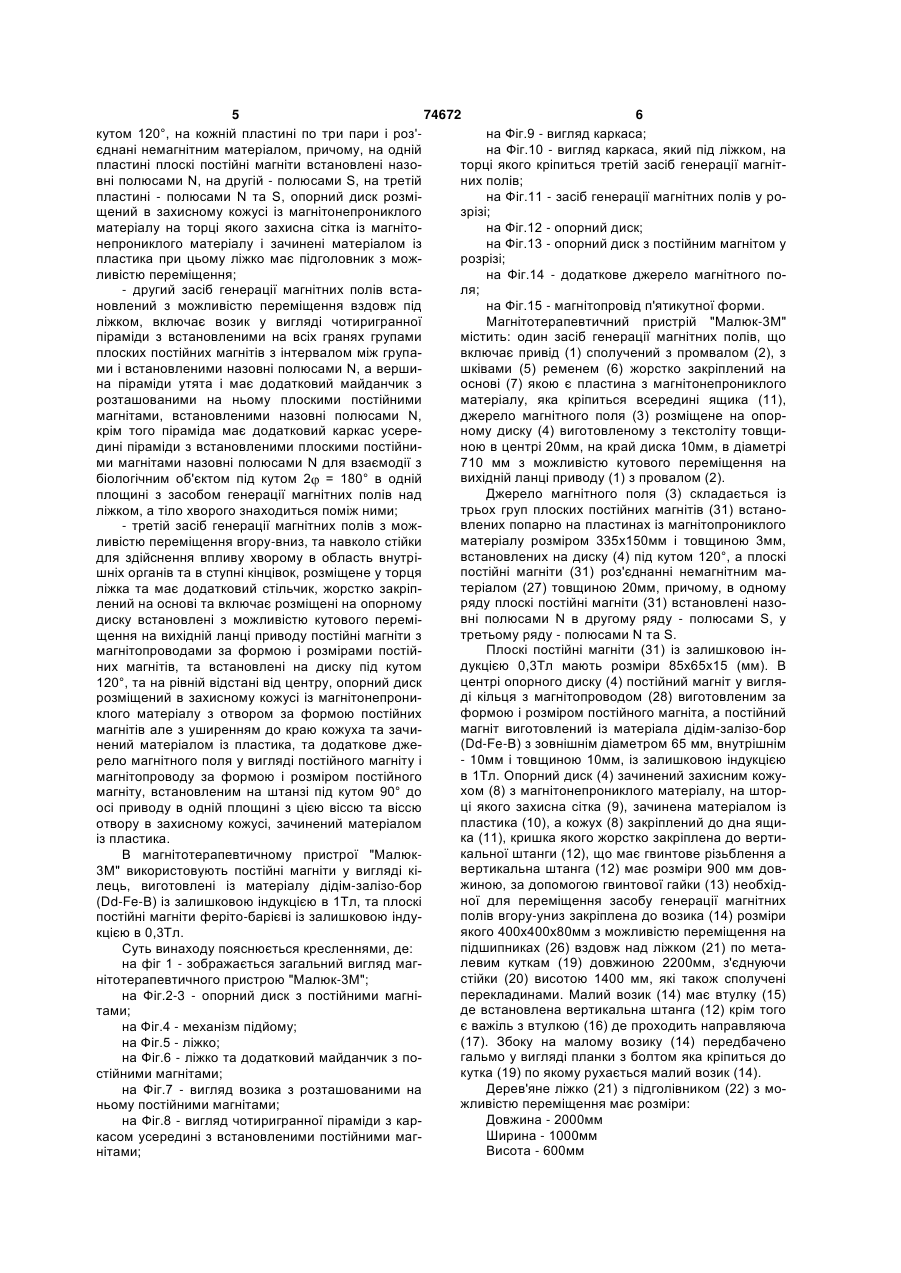

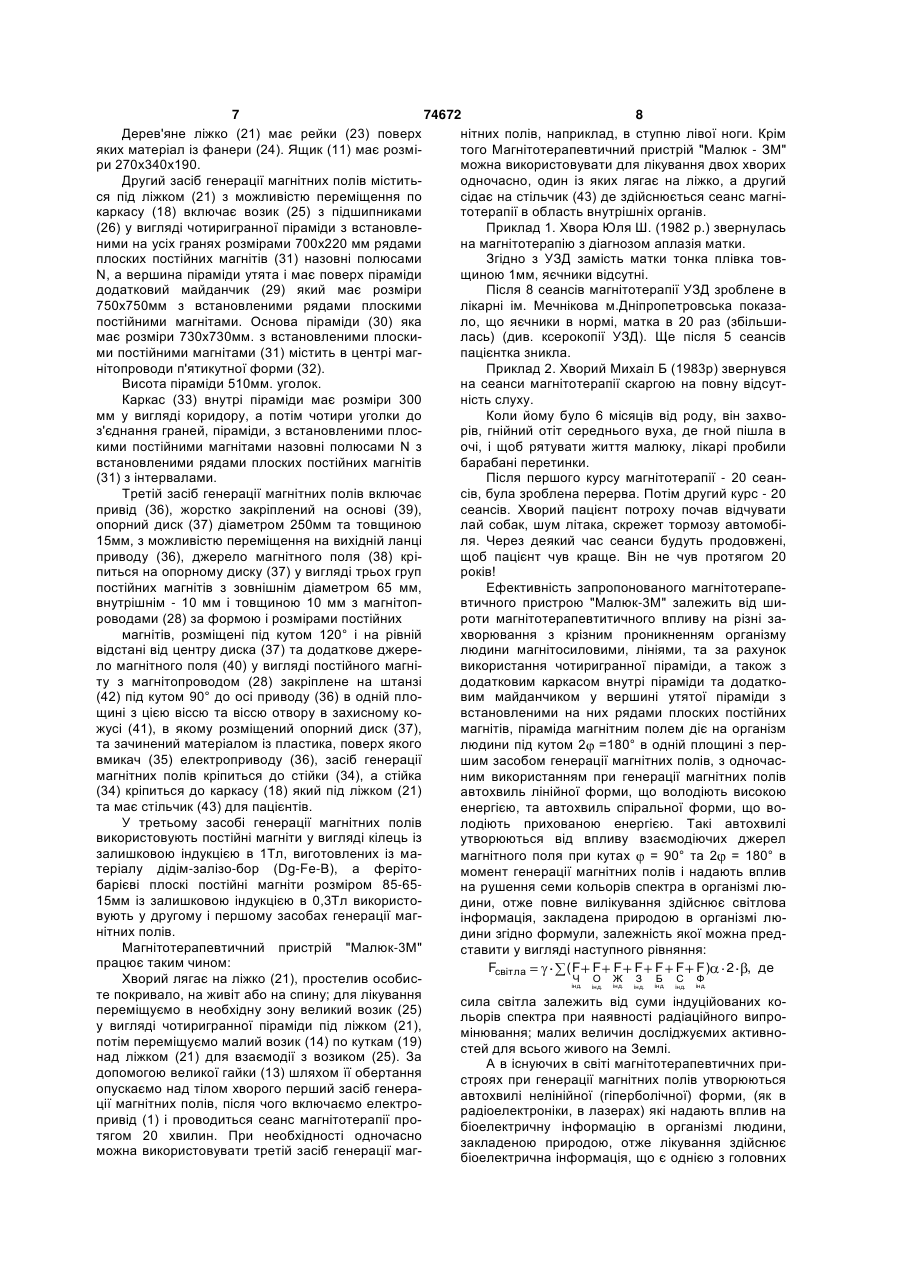

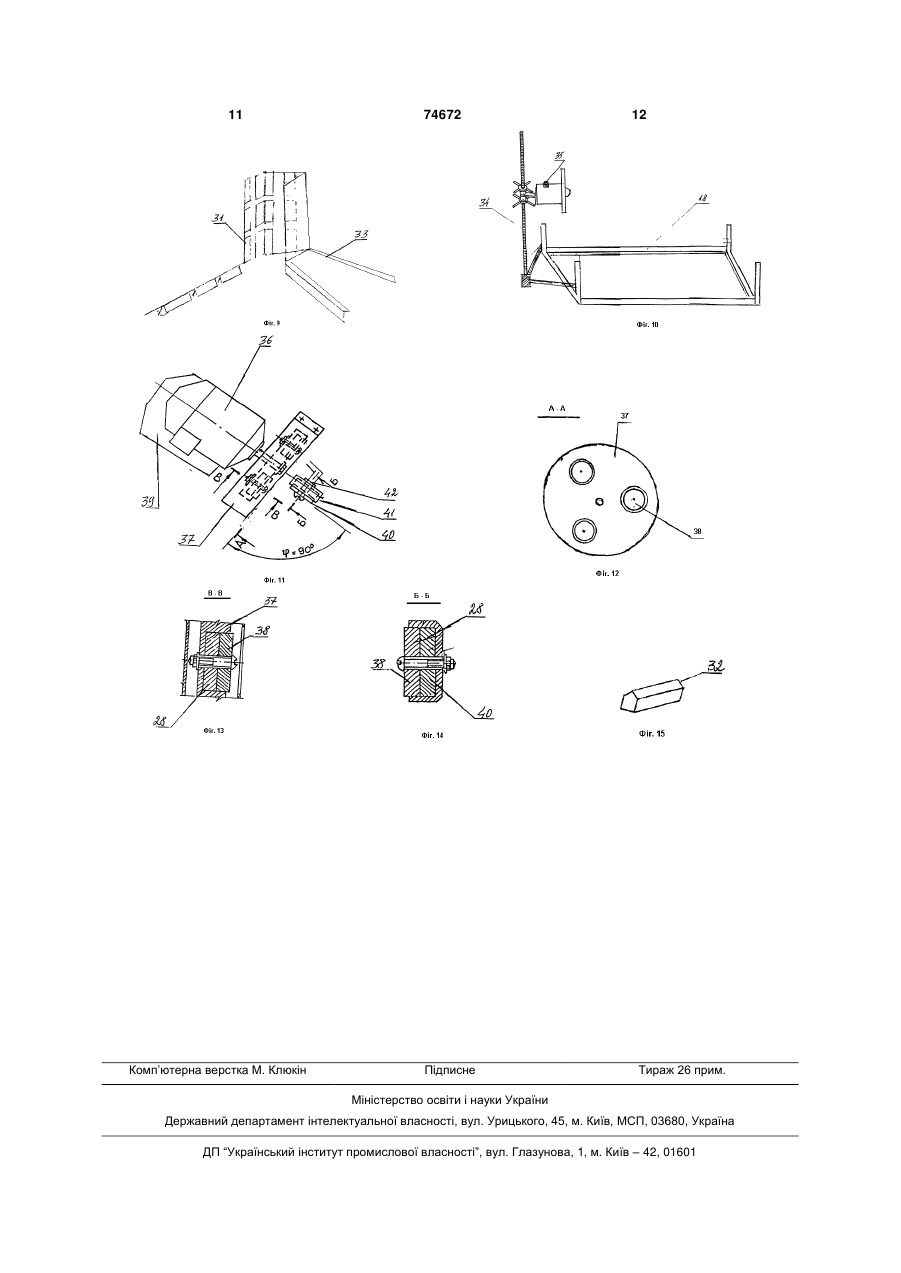

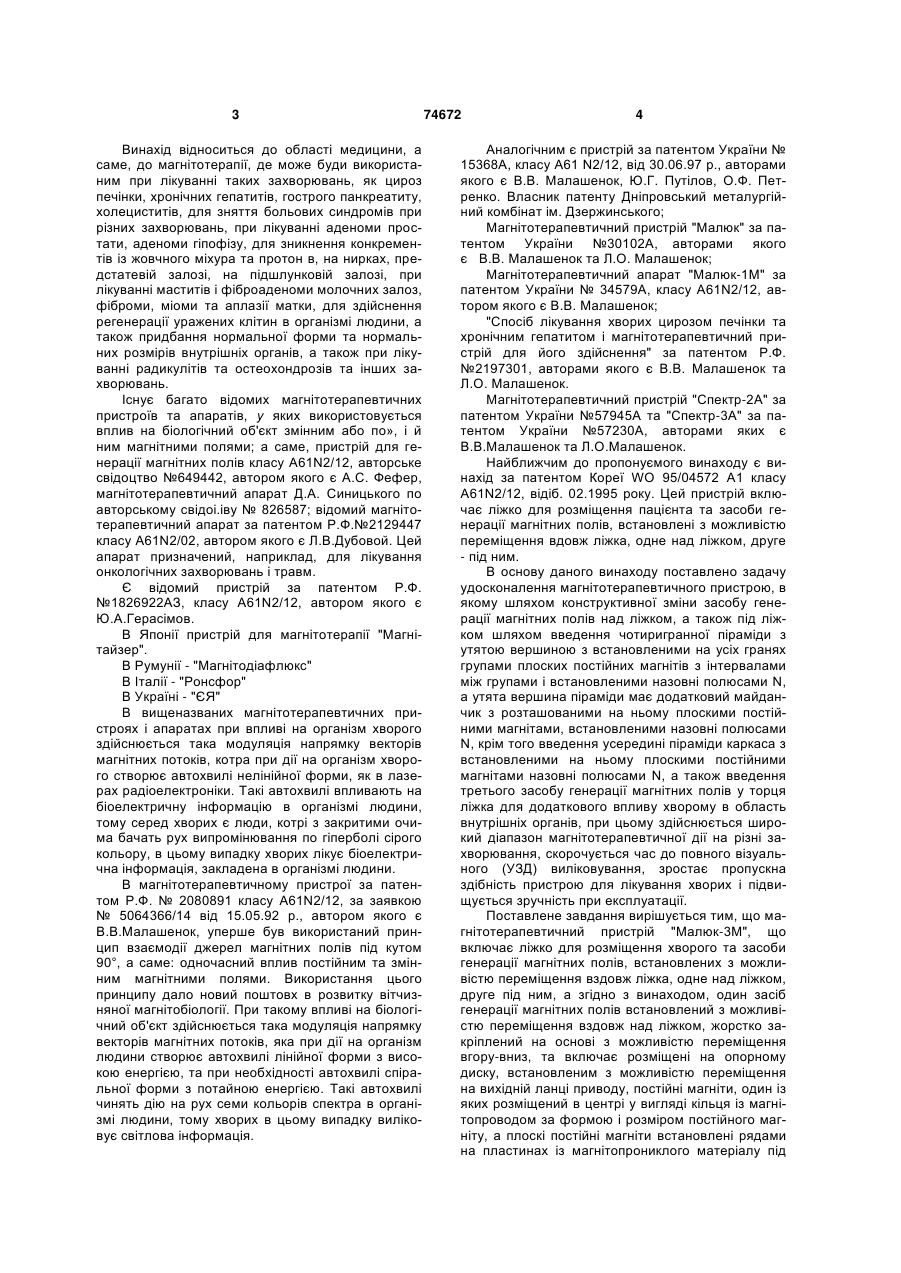

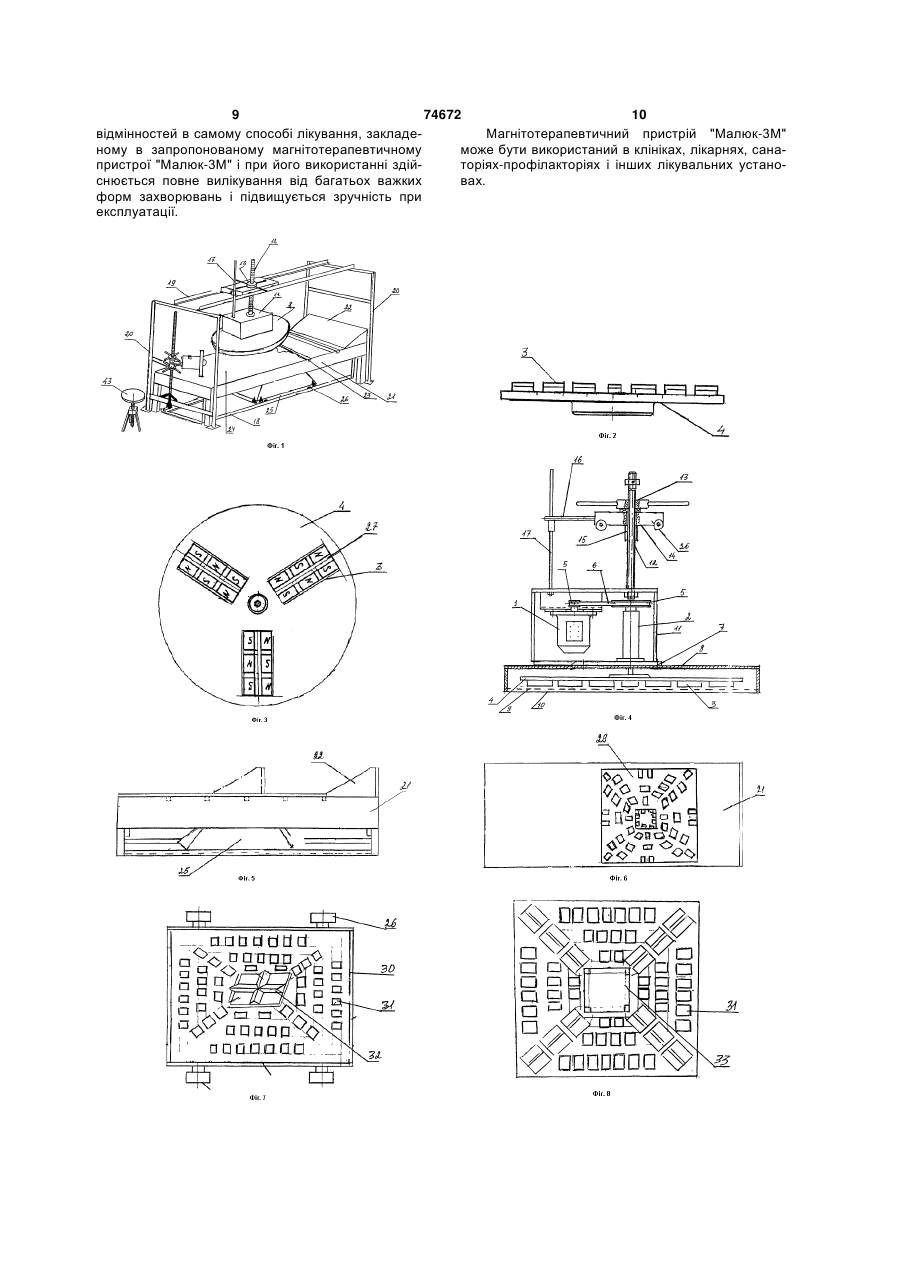

Магнітотерапевтичний пристрій, що має ліжко для розміщення хворого та два засоби генерації магнітних полів з можливістю переміщення вздовж ліжка, перший з яких встановлений над ліжком, а другий - під ним, який відрізняється тим, що перший засіб генерації магнітних полів жорстко закріплений на основі з можливістю переміщення вгору-вниз, та має розміщені на опорному диску, встановлені з можливістю переміщення на вихідній ланці приводу постійні магніти, один із яких розміщений в центрі у вигляді кільця із магнітопроводом за формою і розміром постійного магніта, а плоскі постійні магніти встановлені рядами на пластинах із магнітопроникного матеріалу під кутом 120°, на кожній пластині - по три пари і роз'єднані немагнітним матеріалом, причому на одній пластині плоскі постійні магніти встановлені назовні полюсами N, на другій - полюсами S, на третій пластині - почергово полюсами N та S, опорний диск розміщений в захисному кожусі із магнітонепроникного матеріалу, на торці якого має захисну сітку із магнітонепроникного матеріалу і покритий матеріалом із пластика, при цьому ліжко має підголовник з можливістю переміщення; другий засіб генерації магнітних полів має возик у вигляді чотиригранної піраміди з встановленими на всіх гранях групами плоских постійних магнітів з інтервалом 2 (19) 1 3 Винахід відноситься до області медицини, а саме, до магнітотерапії, де може буди використаним при лікуванні таких захворювань, як цироз печінки, хронічних гепатитів, гострого панкреатиту, холециститів, для зняття больових синдромів при різних захворювань, при лікуванні аденоми простати, аденоми гіпофізу, для зникнення конкрементів із жовчного міхура та протон в, на нирках, предстатевій залозі, на підшлунковій залозі, при лікуванні маститів і фіброаденоми молочних залоз, фіброми, міоми та аплазії матки, для здійснення регенерації уражених клітин в організмі людини, а також придбання нормальної форми та нормальних розмірів внутрішніх органів, а також при лікуванні радикулітів та остеохондрозів та інших захворювань. Існує багато відомих магнітотерапевтичних пристроїв та апаратів, у яких використовується вплив на біологічний об'єкт змінним або по», і й ним магнітними полями; а саме, пристрій для генерації магнітних полів класу A61N2/12, авторське свідоцтво №649442, автором якого є А.С. Фефер, магнітотерапевтичний апарат Д.А. Синицького по авторському свідоі.іву № 826587; відомий магнітотерапевтичний апарат за патентом Р.Ф.№2129447 класу А61N2/02, автором якого є Л.В.Дубовой. Цей апарат призначений, наприклад, для лікування онкологічних захворювань і травм. Є відомий пристрій за патентом Р.Ф. №1826922АЗ, класу А61N2/12, автором якого є Ю.А.Герасімов. В Японії пристрій для магнітотерапії "Магнітайзер". В Румунії - "Магнітодіафлюкс" В Італії - "Ронсфор" В Україні - "ЄЯ" В вищеназваних магнітотерапевтичних пристроях і апаратах при впливі на організм хворого здійснюється така модуляція напрямку векторів магнітних потоків, котра при дії на організм хворого створює автохвилі нелінійної форми, як в лазерах радіоелектроніки. Такі автохвилі впливають на біоелектричну інформацію в організмі людини, тому серед хворих є люди, котрі з закритими очима бачать рух випромінювання по гіперболі сірого кольору, в цьому випадку хворих лікує біоелектрична інформація, закладена в організмі людини. В магнітотерапевтичному пристрої за патентом Р.Ф. № 2080891 класу A61N2/12, за заявкою № 5064366/14 від 15.05.92 р., автором якого є В.В.Малашенок, уперше був використаний принцип взаємодії джерел магнітних полів під кутом 90°, а саме: одночасний вплив постійним та змінним магнітними полями. Використання цього принципу дало новий поштовх в розвитку вітчизняної магнітобіології. При такому впливі на біологічний об'єкт здійснюється така модуляція напрямку векторів магнітних потоків, яка при дії на організм людини створює автохвилі лінійної форми з високою енергією, та при необхідності автохвилі спіральної форми з потайною енергією. Такі автохвилі чинять дію на рух семи кольорів спектра в організмі людини, тому хворих в цьому випадку виліковує світлова інформація. 74672 4 Аналогічним є пристрій за патентом України № 15368А, класу А61 N2/12, від 30.06.97 р., авторами якого є В.В. Малашенок, Ю.Г. Путілов, О.Ф. Петренко. Власник патенту Дніпровський металургійний комбінат ім. Дзержинського; Магнітотерапевтичний пристрій "Малюк" за патентом України №30102А, авторами якого є В.В. Малашенок та Л.О. Малашенок; Магнітотерапевтичний апарат "Малюк-1М" за патентом України № 34579А, класу A61N2/12, автором якого є В.В. Малашенок; "Спосіб лікування хворих цирозом печінки та хронічним гепатитом і магнітотерапевтичний пристрій для його здійснення" за патентом Р.Ф. №2197301, авторами якого є В.В. Малашенок та Л.О. Малашенок. Магнітотерапевтичний пристрій "Спектр-2А" за патентом України №57945А та "Спектр-3А" за патентом України №57230А, авторами яких є В.В.Малашенок та Л.О.Малашенок. Найближчим до пропонуємого винаходу є винахід за патентом Кореї WO 95/04572 А1 класу A61N2/12, відіб. 02.1995 року. Цей пристрій включає ліжко для розміщення пацієнта та засоби генерації магнітних полів, встановлені з можливістю переміщення вдовж ліжка, одне над ліжком, друге - під ним. В основу даного винаходу поставлено задачу удосконалення магнітотерапевтичного пристрою, в якому шляхом конструктивної зміни засобу генерації магнітних полів над ліжком, а також під ліжком шляхом введення чотиригранної піраміди з утятою вершиною з встановленими на усіх гранях групами плоских постійних магнітів з інтервалами між групами і встановленими назовні полюсами N, а утята вершина піраміди має додатковий майданчик з розташованими на ньому плоскими постійними магнітами, встановленими назовні полюсами N, крім того введення усередині піраміди каркаса з встановленими на ньому плоскими постійними магнітами назовні полюсами N, а також введення третього засобу генерації магнітних полів у торця ліжка для додаткового впливу хворому в область внутрішніх органів, при цьому здійснюється широкий діапазон магнітотерапевтичної дії на різні захворювання, скорочується час до повного візуального (УЗД) виліковування, зростає пропускна здібність пристрою для лікування хворих і підвищується зручність при експлуатації. Поставлене завдання вирішується тим, що магнітотерапевтичний пристрій "Малюк-3М", що включає ліжко для розміщення хворого та засоби генерації магнітних полів, встановлених з можливістю переміщення вздовж ліжка, одне над ліжком, друге під ним, а згідно з винаходом, один засіб генерації магнітних полів встановлений з можливістю переміщення вздовж над ліжком, жорстко закріплений на основі з можливістю переміщення вгору-вниз, та включає розміщені на опорному диску, встановленим з можливістю переміщення на вихідній ланці приводу, постійні магніти, один із яких розміщений в центрі у вигляді кільця із магнітопроводом за формою і розміром постійного магніту, а плоскі постійні магніти встановлені рядами на пластинах із магнітопрониклого матеріалу під 5 74672 6 кутом 120°, на кожній пластині по три пари і роз'на Фіг.9 - вигляд каркаса; єднані немагнітним матеріалом, причому, на одній на Фіг.10 - вигляд каркаса, який під ліжком, на пластині плоскі постійні магніти встановлені назоторці якого кріпиться третій засіб генерації магнітвні полюсами N, на другій - полюсами S, на третій них полів; пластині - полюсами N та S, опорний диск розміна Фіг.11 - засіб генерації магнітних полів у рощений в захисному кожусі із магнітонепрониклого зрізі; матеріалу на торці якого захисна сітка із магнітона Фіг.12 - опорний диск; непрониклого матеріалу і зачинені матеріалом із на Фіг.13 - опорний диск з постійним магнітом у пластика при цьому ліжко має підголовник з можрозрізі; ливістю переміщення; на Фіг.14 - додаткове джерело магнітного по- другий засіб генерації магнітних полів всталя; новлений з можливістю переміщення вздовж під на Фіг.15 - магнітопровід п'ятикутної форми. ліжком, включає возик у вигляді чотиригранної Магнітотерапевтичний пристрій "Малюк-3М" піраміди з встановленими на всіх гранях групами містить: один засіб генерації магнітних полів, що плоских постійних магнітів з інтервалом між групавключає привід (1) сполучений з промвалом (2), з ми і встановленими назовні полюсами N, а вершишківами (5) ременем (6) жорстко закріплений на на піраміди утята і має додатковий майданчик з основі (7) якою є пластина з магнітонепрониклого розташованими на ньому плоскими постійними матеріалу, яка кріпиться всередині ящика (11), магнітами, встановленими назовні полюсами N, джерело магнітного поля (3) розміщене на опоркрім того піраміда має додатковий каркас усереному диску (4) виготовленому з текстоліту товщидині піраміди з встановленими плоскими постійниною в центрі 20мм, на край диска 10мм, в діаметрі ми магнітами назовні полюсами N для взаємодії з 710 мм з можливістю кутового переміщення на вихідній ланці приводу (1) з провалом (2). біологічним об'єктом під кутом 2 = 180° в одній Джерело магнітного поля (3) складається із площині з засобом генерації магнітних полів над трьох груп плоских постійних магнітів (31) встаноліжком, а тіло хворого знаходиться поміж ними; влених попарно на пластинах із магнітопрониклого - третій засіб генерації магнітних полів з можматеріалу розміром 335х150мм і товщиною 3мм, ливістю переміщення вгору-вниз, та навколо стійки встановлених на диску (4) під кутом 120°, а плоскі для здійснення впливу хворому в область внутріпостійні магніти (31) роз'єднанні немагнітним машніх органів та в ступні кінцівок, розміщене у торця теріалом (27) товщиною 20мм, причому, в одному ліжка та має додатковий стільчик, жорстко закріпряду плоскі постійні магніти (31) встановлені назолений на основі та включає розміщені на опорному вні полюсами N в другому ряду - полюсами S, у диску встановлені з можливістю кутового перемітретьому ряду - полюсами N та S. щення на вихідній ланці приводу постійні магніти з Плоскі постійні магніти (31) із залишковою інмагнітопроводами за формою і розмірами постійдукцією 0,3Тл мають розміри 85х65х15 (мм). В них магнітів, та встановлені на диску під кутом центрі опорного диску (4) постійний магніт у вигля120°, та на рівній відстані від центру, опорний диск ді кільця з магнітопроводом (28) виготовленим за розміщений в захисному кожусі із магнітонепрониформою і розміром постійного магніта, а постійний клого матеріалу з отвором за формою постійних магніт виготовлений із матеріала дідім-залізо-бор магнітів але з уширенням до краю кожуха та зачи(Dd-Fe-В) з зовнішнім діаметром 65 мм, внутрішнім нений матеріалом із пластика, та додаткове дже- 10мм і товщиною 10мм, із залишковою індукцією рело магнітного поля у вигляді постійного магніту і в 1Тл. Опорний диск (4) зачинений захисним кожумагнітопроводу за формою і розміром постійного хом (8) з магнітонепрониклого матеріалу, на штормагніту, встановленим на штанзі під кутом 90° до ці якого захисна сітка (9), зачинена матеріалом із осі приводу в одній площині з цією віссю та віссю пластика (10), а кожух (8) закріплений до дна ящиотвору в захисному кожусі, зачинений матеріалом ка (11), кришка якого жорстко закріплена до вертиіз пластика. кальної штанги (12), що має гвинтове різьблення а В магнітотерапевтичному пристрої "Малюквертикальна штанга (12) має розміри 900 мм дов3М" використовують постійні магніти у вигляді кіжиною, за допомогою гвинтової гайки (13) необхідлець, виготовлені із матеріалу дідім-залізо-бор ної для переміщення засобу генерації магнітних (Dd-Fe-B) із залишковою індукцією в 1Тл, та плоскі полів вгору-униз закріплена до возика (14) розміри постійні магніти феріто-барієві із залишковою індуякого 400х400х80мм з можливістю переміщення на кцією в 0,3Тл. підшипниках (26) вздовж над ліжком (21) по метаСуть винаходу пояснюється кресленнями, де: левим куткам (19) довжиною 2200мм, з'єднуючи на фіг 1 - зображається загальний вигляд магстійки (20) висотою 1400 мм, які також сполучені нітотерапевтичного пристрою "Малюк-3М"; перекладинами. Малий возик (14) має втулку (15) на Фіг.2-3 - опорний диск з постійними магніде встановлена вертикальна штанга (12) крім того тами; є важіль з втулкою (16) де проходить направляюча на Фіг.4 - механізм підйому; (17). Збоку на малому возику (14) передбачено на Фіг.5 - ліжко; гальмо у вигляді планки з болтом яка кріпиться до на Фіг.6 - ліжко та додатковий майданчик з покутка (19) по якому рухається малий возик (14). стійними магнітами; Дерев'яне ліжко (21) з підголівником (22) з мона Фіг.7 - вигляд возика з розташованими на жливістю переміщення має розміри: ньому постійними магнітами; Довжина - 2000мм на Фіг.8 - вигляд чотиригранної піраміди з карШирина - 1000мм касом усередині з встановленими постійними магВисота - 600мм нітами; 7 74672 8 Дерев'яне ліжко (21) має рейки (23) поверх нітних полів, наприклад, в ступню лівої ноги. Крім яких матеріал із фанери (24). Ящик (11) має розмітого Магнітотерапевтичний пристрій "Малюк - ЗМ" ри 270х340х190. можна використовувати для лікування двох хворих Другий засіб генерації магнітних полів міститьодночасно, один із яких лягає на ліжко, а другий ся під ліжком (21) з можливістю переміщення по сідає на стільчик (43) де здійснюється сеанс магнікаркасу (18) включає возик (25) з підшипниками тотерапії в область внутрішніх органів. (26) у вигляді чотиригранної піраміди з встановлеПриклад 1. Хвора Юля Ш. (1982 р.) звернулась ними на усіх гранях розмірами 700х220 мм рядами на магнітотерапію з діагнозом аплазія матки. плоских постійних магнітів (31) назовні полюсами Згідно з УЗД замість матки тонка плівка товN, а вершина піраміди утята і має поверх піраміди щиною 1мм, яєчники відсутні. додатковий майданчик (29) який має розміри Після 8 сеансів магнітотерапії УЗД зроблене в 750х750мм з встановленими рядами плоскими лікарні ім. Мечнікова м.Дніпропетровська показапостійними магнітами. Основа піраміди (30) яка ло, що яєчники в нормі, матка в 20 раз (збільшимає розміри 730х730мм. з встановленими плоскилась) (див. ксерокопії УЗД). Ще після 5 сеансів ми постійними магнітами (31) містить в центрі магпацієнтка зникла. нітопроводи п'ятикутної форми (32). Приклад 2. Хворий Михаіл Б (1983р) звернувся Висота піраміди 510мм. уголок. на сеанси магнітотерапії скаргою на повну відсутКаркас (33) внутрі піраміди має розміри 300 ність слуху. мм у вигляді коридору, а потім чотири уголки до Коли йому було 6 місяців від роду, він захвоз'єднання граней, піраміди, з встановленими плосрів, гнійний отіт середнього вуха, де гной пішла в кими постійними магнітами назовні полюсами N з очі, і щоб рятувати життя малюку, лікарі пробили встановленими рядами плоских постійних магнітів барабані перетинки. (31) з інтервалами. Після першого курсу магнітотерапії - 20 сеанТретій засіб генерації магнітних полів включає сів, була зроблена перерва. Потім другий курс - 20 привід (36), жорстко закріплений на основі (39), сеансів. Хворий пацієнт потроху почав відчувати опорний диск (37) діаметром 250мм та товщиною лай собак, шум літака, скрежет тормозу автомобі15мм, з можливістю переміщення на вихідній ланці ля. Через деякий час сеанси будуть продовжені, приводу (36), джерело магнітного поля (38) кріщоб пацієнт чув краще. Він не чув протягом 20 питься на опорному диску (37) у вигляді трьох груп років! постійних магнітів з зовнішнім діаметром 65 мм, Ефективність запропонованого магнітотерапевнутрішнім - 10 мм і товщиною 10 мм з магнітопвтичного пристрою "Малюк-3М" залежить від широводами (28) за формою і розмірами постійних роти магнітотерапевтитичного впливу на різні замагнітів, розміщені під кутом 120° і на рівній хворювання з крізним проникненням організму відстані від центру диска (37) та додаткове джерелюдини магнітосиловими, лініями, та за рахунок ло магнітного поля (40) у вигляді постійного магнівикористання чотиригранної піраміди, а також з ту з магнітопроводом (28) закріплене на штанзі додатковим каркасом внутрі піраміди та додатко(42) під кутом 90° до осі приводу (36) в одній пловим майданчиком у вершині утятої піраміди з щині з цією віссю та віссю отвору в захисному ковстановленими на них рядами плоских постійних жусі (41), в якому розміщений опорний диск (37), магнітів, піраміда магнітним полем діє на організм та зачинений матеріалом із пластика, поверх якого людини під кутом 2 =180° в одній площині з первмикач (35) електроприводу (36), засіб генерації шим засобом генерації магнітних полів, з одночасмагнітних полів кріпиться до стійки (34), а стійка ним використанням при генерації магнітних полів (34) кріпиться до каркасу (18) який під ліжком (21) автохвиль лінійної форми, що володіють високою та має стільчик (43) для пацієнтів. енергією, та автохвиль спіральної форми, що воУ третьому засобі генерації магнітних полів лодіють прихованою енергією. Такі автохвилі використовують постійні магніти у вигляді кілець із утворюються від впливу взаємодіючих джерел залишковою індукцією в 1Тл, виготовлених із мамагнітного поля при кутах = 90° та 2 = 180° в теріалу дідім-залізо-бор (Dg-Fe-B), а ферітомомент генерації магнітних полів і надають вплив барієві плоскі постійні магніти розміром 85-65на рушення семи кольорів спектра в організмі лю15мм із залишковою індукцією в 0,3Тл використодини, отже повне вилікування здійснює світлова вують у другому і першому засобах генерації магінформація, закладена природою в організмі люнітних полів. дини згідно формули, залежність якої можна предМагнітотерапевтичний пристрій "Малюк-3М" ставити у вигляді наступного рівняння: працює таким чином: Fсвітла ( F F F F F F F ) 2 , де Ч О Ж З Б С Ф Хворий лягає на ліжко (21), простелив особисінд. інд. інд. інд. інд. інд. інд. те покривало, на живіт або на спину; для лікування сила світла залежить від суми індуційованих копереміщуємо в необхідну зону великий возик (25) льорів спектра при наявності радіаційного випроу вигляді чотиригранної піраміди під ліжком (21), мінювання; малих величин досліджуємих активнопотім переміщуємо малий возик (14) по куткам (19) стей для всього живого на Землі. над ліжком (21) для взаємодії з возиком (25). За А в існуючих в світі магнітотерапевтичних придопомогою великої гайки (13) шляхом її обертання строях при генерації магнітних полів утворюються опускаємо над тілом хворого перший засіб генераавтохвилі нелінійної (гіперболічної) форми, (як в ції магнітних полів, після чого включаємо електрорадіоелектроніки, в лазерах) які надають вплив на привід (1) і проводиться сеанс магнітотерапії пробіоелектричну інформацію в організмі людини, тягом 20 хвилин. При необхідності одночасно закладеною природою, отже лікування здійснює можна використовувати третій засіб генерації магбіоелектрична інформація, що є однією з головних 9 74672 10 відмінностей в самому способі лікування, закладеМагнітотерапевтичний пристрій "Малюк-3М" ному в запропонованому магнітотерапевтичному може бути використаний в клініках, лікарнях, санапристрої "Малюк-3М" і при його використанні здійторіях-профілакторіях і інших лікувальних устаноснюється повне вилікування від багатьох важких вах. форм захворювань і підвищується зручність при експлуатації. 11 Комп’ютерна верстка M. Клюкін 74672 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
