Спосіб розрізання залізобетону дисковою алмазною пилкою

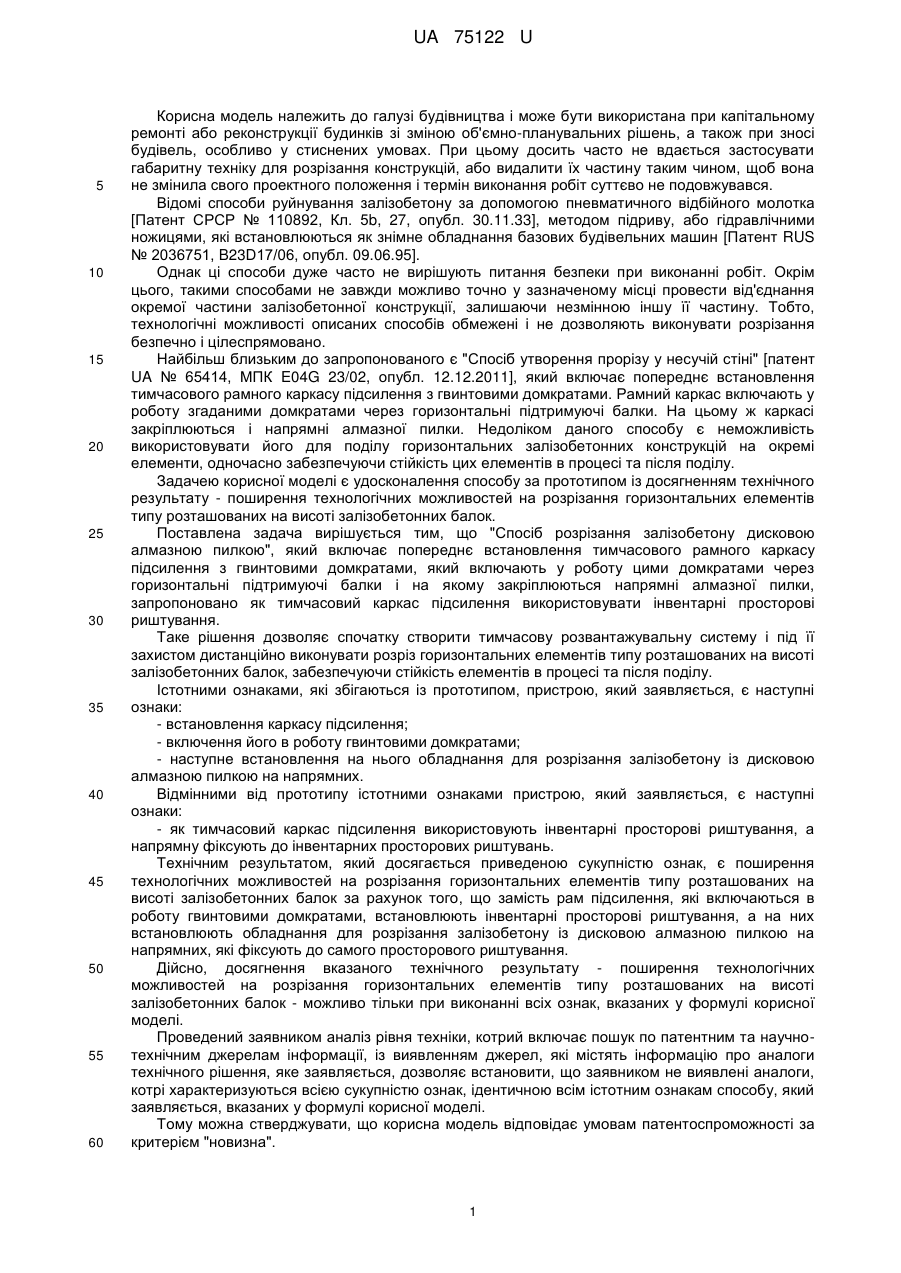

Реферат: Спосіб розрізання залізобетону дисковою алмазною пилкою включає попереднє встановлення тимчасового рамного каркасу підсилення з гвинтовими домкратами, який включають у роботу цими домкратами через горизонтальні підтримуючі балки і на якому закріплюють напрямні алмазної пилки. Як тимчасовий каркас підсилення використовують інвентарні просторові риштування. UA 75122 U (54) СПОСІБ РОЗРІЗАННЯ ЗАЛІЗОБЕТОНУ ДИСКОВОЮ АЛМАЗНОЮ ПИЛКОЮ UA 75122 U UA 75122 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана при капітальному ремонті або реконструкції будинків зі зміною об'ємно-планувальних рішень, а також при зносі будівель, особливо у стиснених умовах. При цьому досить часто не вдається застосувати габаритну техніку для розрізання конструкцій, або видалити їх частину таким чином, щоб вона не змінила свого проектного положення і термін виконання робіт суттєво не подовжувався. Відомі способи руйнування залізобетону за допомогою пневматичного відбійного молотка [Патент СРСР № 110892, Кл. 5b, 27, опубл. 30.11.33], методом підриву, або гідравлічними ножицями, які встановлюються як знімне обладнання базових будівельних машин [Патент RUS № 2036751, B23D17/06, опубл. 09.06.95]. Однак ці способи дуже часто не вирішують питання безпеки при виконанні робіт. Окрім цього, такими способами не завжди можливо точно у зазначеному місці провести від'єднання окремої частини залізобетонної конструкції, залишаючи незмінною іншу її частину. Тобто, технологічні можливості описаних способів обмежені і не дозволяють виконувати розрізання безпечно і цілеспрямовано. Найбільш близьким до запропонованого є "Спосіб утворення прорізу у несучій стіні" [патент UA № 65414, МПК E04G 23/02, опубл. 12.12.2011], який включає попереднє встановлення тимчасового рамного каркасу підсилення з гвинтовими домкратами. Рамний каркас включають у роботу згаданими домкратами через горизонтальні підтримуючі балки. На цьому ж каркасі закріплюються і напрямні алмазної пилки. Недоліком даного способу є неможливість використовувати його для поділу горизонтальних залізобетонних конструкцій на окремі елементи, одночасно забезпечуючи стійкість цих елементів в процесі та після поділу. Задачею корисної моделі є удосконалення способу за прототипом із досягненням технічного результату - поширення технологічних можливостей на розрізання горизонтальних елементів типу розташованих на висоті залізобетонних балок. Поставлена задача вирішується тим, що "Спосіб розрізання залізобетону дисковою алмазною пилкою", який включає попереднє встановлення тимчасового рамного каркасу підсилення з гвинтовими домкратами, який включають у роботу цими домкратами через горизонтальні підтримуючі балки і на якому закріплюються напрямні алмазної пилки, запропоновано як тимчасовий каркас підсилення використовувати інвентарні просторові риштування. Таке рішення дозволяє спочатку створити тимчасову розвантажувальну систему і під її захистом дистанційно виконувати розріз горизонтальних елементів типу розташованих на висоті залізобетонних балок, забезпечуючи стійкість елементів в процесі та після поділу. Істотними ознаками, які збігаються із прототипом, пристрою, який заявляється, є наступні ознаки: - встановлення каркасу підсилення; - включення його в роботу гвинтовими домкратами; - наступне встановлення на нього обладнання для розрізання залізобетону із дисковою алмазною пилкою на напрямних. Відмінними від прототипу істотними ознаками пристрою, який заявляється, є наступні ознаки: - як тимчасовий каркас підсилення використовують інвентарні просторові риштування, а напрямну фіксують до інвентарних просторових риштувань. Технічним результатом, який досягається приведеною сукупністю ознак, є поширення технологічних можливостей на розрізання горизонтальних елементів типу розташованих на висоті залізобетонних балок за рахунок того, що замість рам підсилення, які включаються в роботу гвинтовими домкратами, встановлюють інвентарні просторові риштування, а на них встановлюють обладнання для розрізання залізобетону із дисковою алмазною пилкою на напрямних, які фіксують до самого просторового риштування. Дійсно, досягнення вказаного технічного результату - поширення технологічних можливостей на розрізання горизонтальних елементів типу розташованих на висоті залізобетонних балок - можливо тільки при виконанні всіх ознак, вказаних у формулі корисної моделі. Проведений заявником аналіз рівня техніки, котрий включає пошук по патентним та научнотехнічним джерелам інформації, із виявленням джерел, які містять інформацію про аналоги технічного рішення, яке заявляється, дозволяє встановити, що заявником не виявлені аналоги, котрі характеризуються всією сукупністю ознак, ідентичною всім істотним ознакам способу, який заявляється, вказаних у формулі корисної моделі. Тому можна стверджувати, що корисна модель відповідає умовам патентоспроможності за критерієм "новизна". 1 UA 75122 U 5 10 15 20 25 30 35 Крім того, корисна модель промислово застосовна, тому що технічне рішення, яке заявляється, дозволяє використовувати його при капітальному ремонті або реконструкції будинків зі зміною об'ємно-планувальних рішень, а також при зносі будівлі у стиснених умовах. Можливість здійснення корисної моделі, що заявляється, підтверджується нижченаведеним описом її практичної реалізації та ілюструється кресленнями, де на фіг. 1 зображено загальний вигляд інвентарного просторового риштування в процесі утворення вертикального різу; на фіг. 2 - вид збоку того ж риштування із встановленою на ньому дисковою пилкою на напрямних. Спосіб розрізання залізобетонної горизонтальної конструкції 1 за допомогою попередньо встановлених під нею інвентарних просторових риштувань 2 здійснюють наступним чином. Ці риштування 2 мають гвинтові домкрати 3 в нижній та верхній їх частинах. Верхні домкрати 3 мають вилкоподібну опору 4, в яку встановлюють горизонтальні підтримуючі балки 5. Ці балки підводять знизу під конструкцію 1, а далі, за допомогою домкратів 3, підіймають до підтримки цієї конструкції 1. На риштування 2 монтують також напрямну 6 алмазної пилки 7. Для чого використовуються стандартні опори 8 алмазної пилки 7, які приєднують до елементів риштувань 2 за допомогою, наприклад, хомутів 9. Після чого можна розпочинати власне процес розрізання конструкції 1. Він відбувається за рахунок обертання та подачі диску алмазної пилки 7 як по вертикальній напрямній 6, так і в напрямку конструкції 1 за рахунок маятникового механізму пилки 7 з дистанційним керуванням процесом. Тобто, робітники можуть взагалі не бути на риштуваннях 2 після підведення балок 5. Від'єднавши розрізанням частину конструкції 1, вона залишається в нерухомому стані, напрямні 6 демонтують і встановлюють на протилежну стійку риштувань 2 в цій же площині. Тепер аналогічно можна провести наступне розрізання конструкції 1, та видалення відрізаної частини, наприклад, вантажопідйомним механізмом. Як видно із опису, використовуючи запропонований спосіб, можливо безпечно поділити горизонтальні елементи типу розташованих на висоті залізобетонних балок на окремі частини, підтримувати їх у стійкому положенні як завгодно довго, а потім видалити у потрібне місце. На підставі вищевикладеного можна зробити висновок, що задача, яка поставлена в корисній моделі - удосконалення способу за прототипом - виконана із досягненням технічного результату - поширення технологічних можливостей на розрізання горизонтальних елементів типу розташованих на висоті залізобетонних балок, забезпечуючи також безпеку виконання робіт. Джерела інформації: 1. Пат. № 33111 СРСР, кл. 5b, 27, опубл. 30.11.33. Пневматичний відбійний молоток. 2. Пат. № 2036751 РФ, B23D17/06, опубл. 09.06.95. Потужний руйнівний інструмент. 3. Пат. № 65414 UA, МПК E04G 23/02, опубл. 12.12.2011. Спосіб утворення прорізу у несучій стіні (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб розрізання залізобетону дисковою алмазною пилкою, який включає попереднє встановлення тимчасового рамного каркасу підсилення з гвинтовими домкратами, який включають у роботу цими домкратами через горизонтальні підтримуючі балки і на якому закріплюють напрямні алмазної пилки, який відрізняється тим, що як тимчасовий каркас підсилення використовують інвентарні просторові риштування. 2 UA 75122 U 3 UA 75122 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
