Спосіб поперечного різання заготовок дисковою пилкою

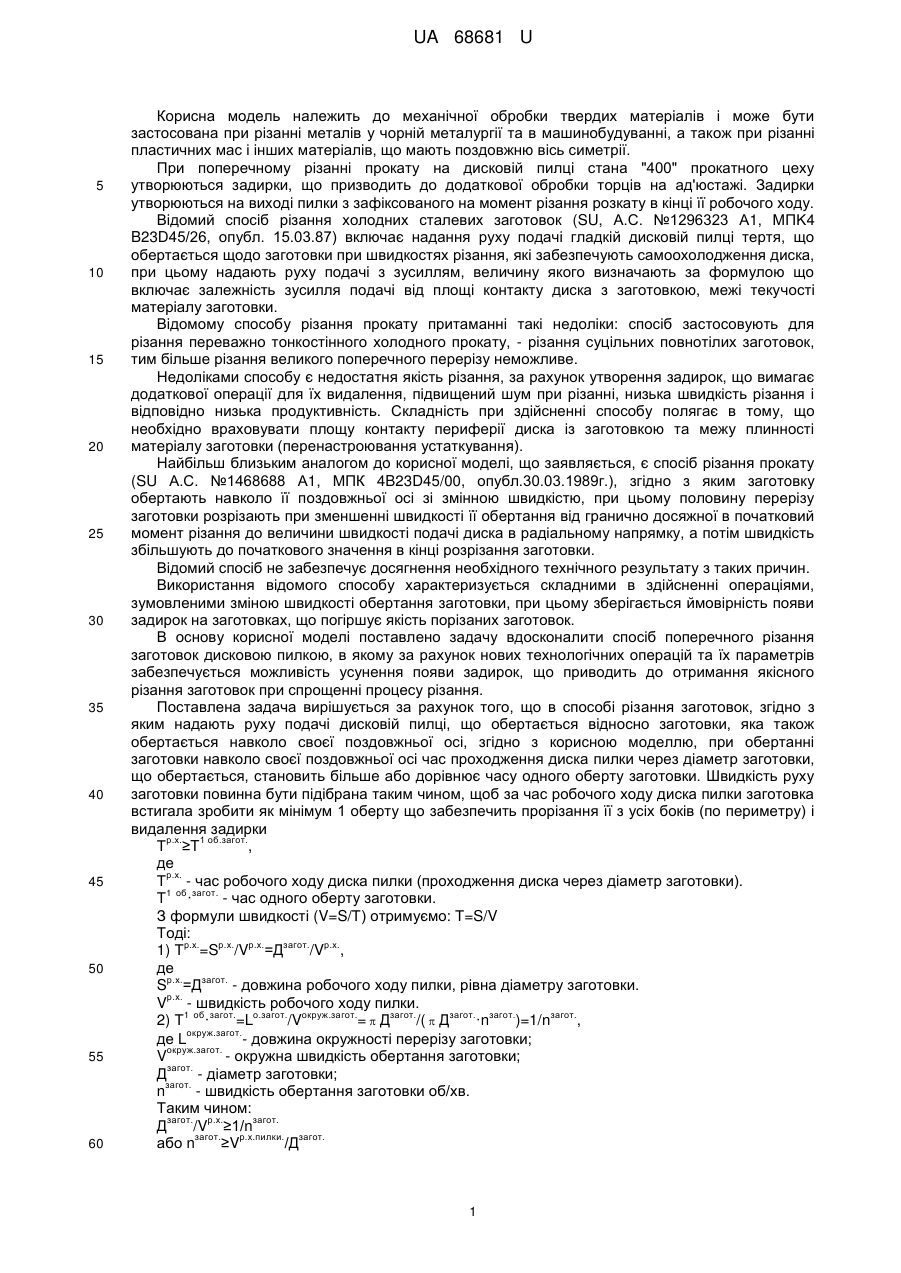

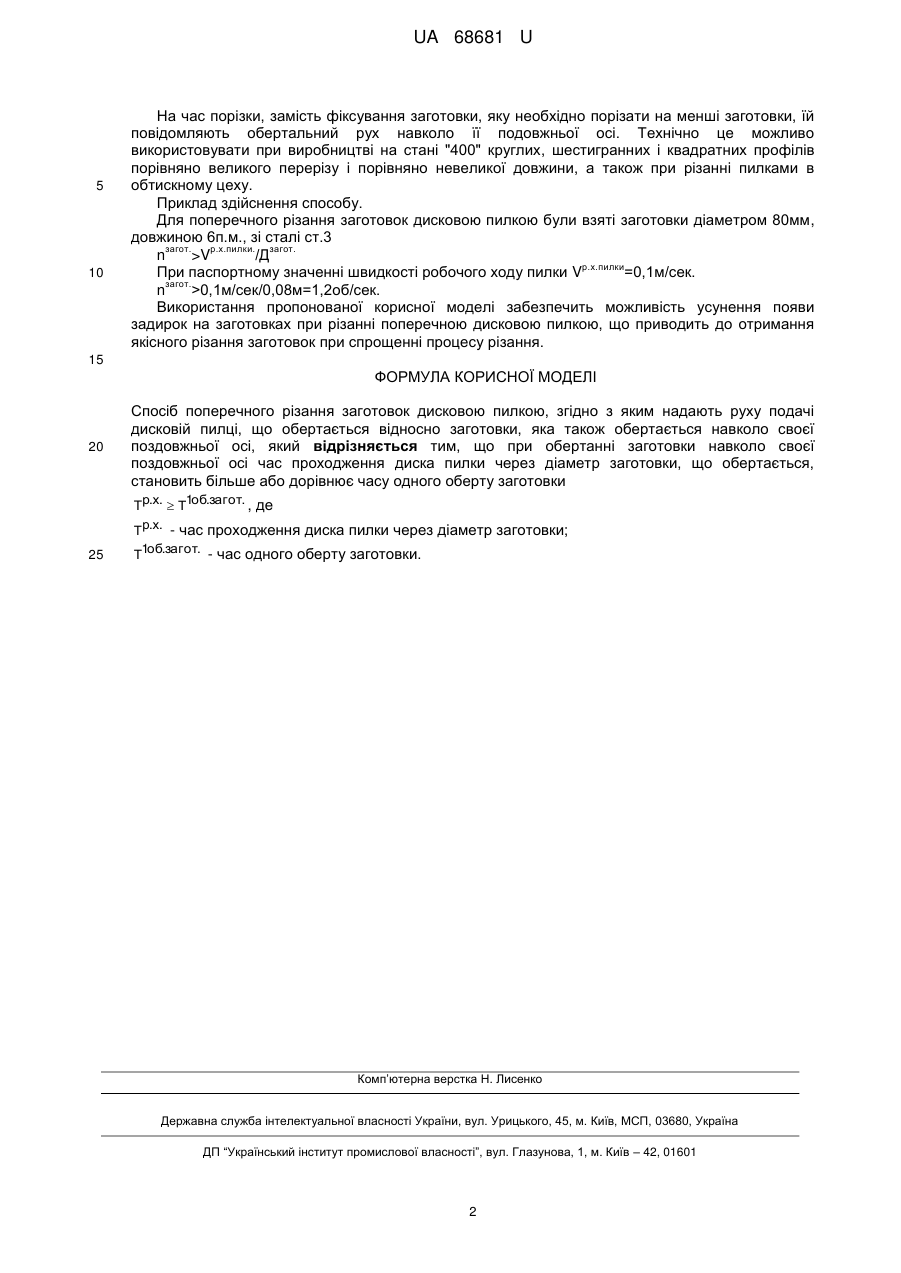

Реферат: UA 68681 U UA 68681 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до механічної обробки твердих матеріалів і може бути застосована при різанні металів у чорній металургії та в машинобудуванні, а також при різанні пластичних мас і інших матеріалів, що мають поздовжню вісь симетрії. При поперечному різанні прокату на дисковій пилці стана "400" прокатного цеху утворюються задирки, що призводить до додаткової обробки торців на ад'юстажі. Задирки утворюються на виході пилки з зафіксованого на момент різання розкату в кінці її робочого ходу. Відомий спосіб різання холодних сталевих заготовок (SU, А.С. №1296323 Α1, ΜΠΚ4 B23D45/26, опубл. 15.03.87) включає надання руху подачі гладкій дисковій пилці тертя, що обертається щодо заготовки при швидкостях різання, які забезпечують самоохолодження диска, при цьому надають руху подачі з зусиллям, величину якого визначають за формулою що включає залежність зусилля подачі від площі контакту диска з заготовкою, межі текучості матеріалу заготовки. Відомому способу різання прокату притаманні такі недоліки: спосіб застосовують для різання переважно тонкостінного холодного прокату, - різання суцільних повнотілих заготовок, тим більше різання великого поперечного перерізу неможливе. Недоліками способу є недостатня якість різання, за рахунок утворення задирок, що вимагає додаткової операції для їх видалення, підвищений шум при різанні, низька швидкість різання і відповідно низька продуктивність. Складність при здійсненні способу полягає в тому, що необхідно враховувати площу контакту периферії диска із заготовкою та межу плинності матеріалу заготовки (перенастроювання устаткування). Найбільш близьким аналогом до корисної моделі, що заявляється, є спосіб різання прокату (SU А.С. №1468688 А1, МПК 4B23D45/00, опубл.30.03.1989г.), згідно з яким заготовку обертають навколо її поздовжньої осі зі змінною швидкістю, при цьому половину перерізу заготовки розрізають при зменшенні швидкості її обертання від гранично досяжної в початковий момент різання до величини швидкості подачі диска в радіальному напрямку, а потім швидкість збільшують до початкового значення в кінці розрізання заготовки. Відомий спосіб не забезпечує досягнення необхідного технічного результату з таких причин. Використання відомого способу характеризується складними в здійсненні операціями, зумовленими зміною швидкості обертання заготовки, при цьому зберігається ймовірність появи задирок на заготовках, що погіршує якість порізаних заготовок. В основу корисної моделі поставлено задачу вдосконалити спосіб поперечного різання заготовок дисковою пилкою, в якому за рахунок нових технологічних операцій та їх параметрів забезпечується можливість усунення появи задирок, що приводить до отримання якісного різання заготовок при спрощенні процесу різання. Поставлена задача вирішується за рахунок того, що в способі різання заготовок, згідно з яким надають руху подачі дисковій пилці, що обертається відносно заготовки, яка також обертається навколо своєї поздовжньої осі, згідно з корисною моделлю, при обертанні заготовки навколо своєї поздовжньої осі час проходження диска пилки через діаметр заготовки, що обертається, становить більше або дорівнює часу одного оберту заготовки. Швидкість руху заготовки повинна бути підібрана таким чином, щоб за час робочого ходу диска пилки заготовка встигала зробити як мінімум 1 оберту що забезпечить прорізання її з усіх боків (по периметру) і видалення задирки р.х. 1 об.загот. Т ≥T , де р.х. Τ - час робочого ходу диска пилки (проходження диска через діаметр заготовки). 1 об загот. Τ · - час одного оберту заготовки. З формули швидкості (V=S/Τ) отримуємо: Τ=S/V Тоді: р.х. р.х. р.х. загот. р.х. 1) Τ =S /V =Д /V , де р.х. загот. S =Д - довжина робочого ходу пилки, рівна діаметру заготовки. р.х. V - швидкість робочого ходу пилки. 1 об загот. о.загот. окруж.загот. загот. загот. загот. загот. 2) Τ · =L /V =Д /(  Д ·n )=1/n , окруж.загот. де L - довжина окружності перерізу заготовки; окруж.загот. V - окружна швидкість обертання заготовки; загот. Д - діаметр заготовки; загот. n - швидкість обертання заготовки об/хв. Таким чином: загот. р.х. загот. Д /V ≥1/n загот. р.х.пилки. загот. або n ≥V /Д 1 UA 68681 U 5 10 На час порізки, замість фіксування заготовки, яку необхідно порізати на менші заготовки, їй повідомляють обертальний рух навколо її подовжньої осі. Технічно це можливо використовувати при виробництві на стані "400" круглих, шестигранних і квадратних профілів порівняно великого перерізу і порівняно невеликої довжини, а також при різанні пилками в обтискному цеху. Приклад здійснення способу. Для поперечного різання заготовок дисковою пилкою були взяті заготовки діаметром 80мм, довжиною 6п.м., зі сталі ст.3 загот. р.х.пилки. загот. n >V /Д р.х.пилки При паспортному значенні швидкості робочого ходу пилки V =0,1м/сек. загот. n >0,1м/сек/0,08м=1,2об/сек. Використання пропонованої корисної моделі забезпечить можливість усунення появи задирок на заготовках при різанні поперечною дисковою пилкою, що приводить до отримання якісного різання заготовок при спрощенні процесу різання. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб поперечного різання заготовок дисковою пилкою, згідно з яким надають руху подачі дисковій пилці, що обертається відносно заготовки, яка також обертається навколо своєї поздовжньої осі, який відрізняється тим, що при обертанні заготовки навколо своєї поздовжньої осі час проходження диска пилки через діаметр заготовки, що обертається, становить більше або дорівнює часу одного оберту заготовки Tр.х.  Т1об.загот. , де Тр.х. - час проходження диска пилки через діаметр заготовки; Т1об.загот. - час одного оберту заготовки. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
