Формула / Реферат

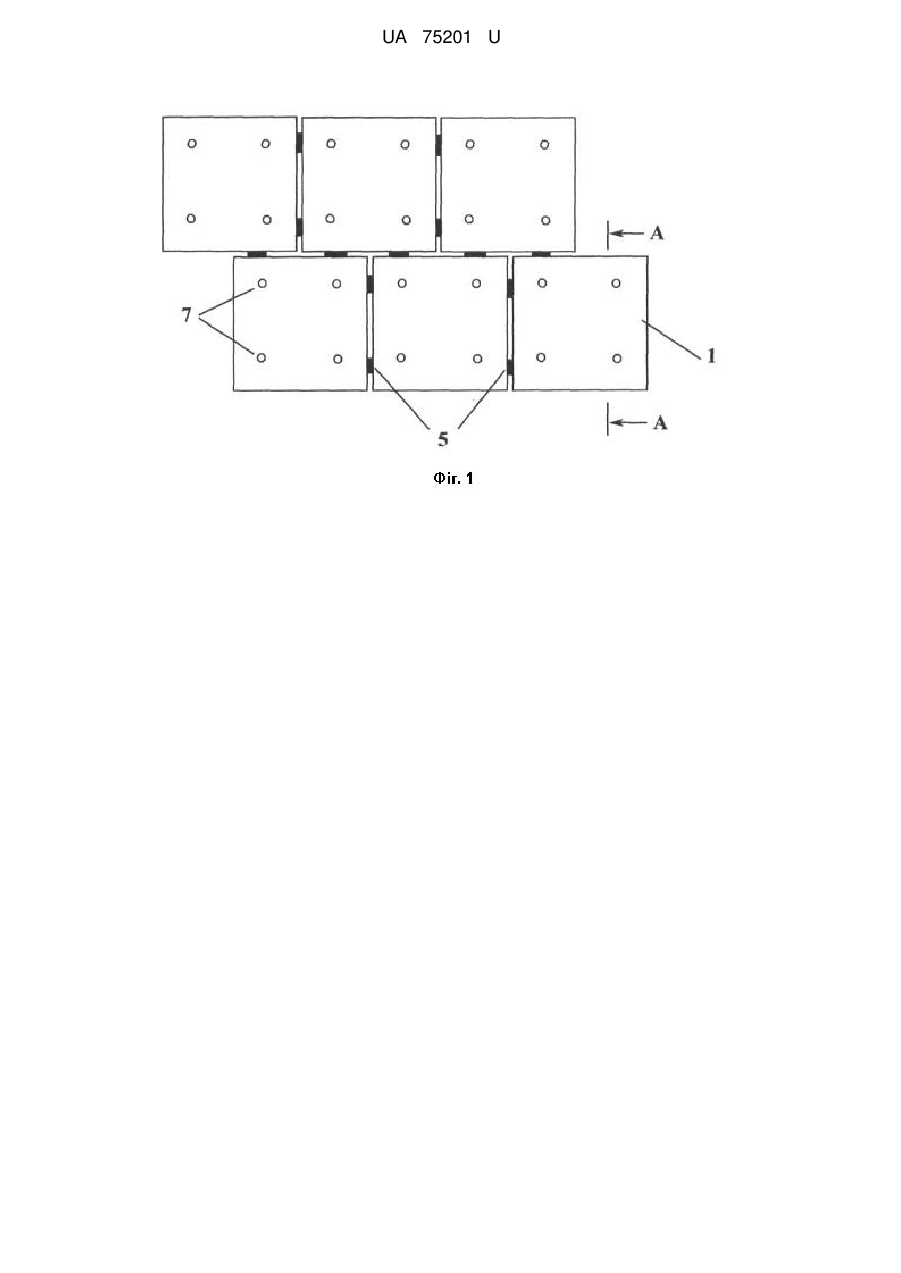

1. Теплоізоляційне покриття для облицювання стінових конструкцій, що містить теплоізоляційні плити, покриті з зовнішньої сторони захисно-декоративним шаром і закріплені на несучій стіні будівлі за допомогою кріплення, яке відрізняється тим, що захисно-декоративний шар теплоізоляційних плит виконаний з модифікованого пінополістиролбетону або перлітобетону, до складу якого введені модифікуючі гомополімерні домішки та синтетичні пластифікатори, а плити на несучій стіні розташовані встик один до одного по всьому периметру і з'єднані з її зовнішньою поверхнею за допомогою клейових маяків з утворенням повітряного зазору між плитою і утеплюваною поверхнею стінової конструкції, що забезпечує підвищення теплоізоляційних властивостей покриття.

2. Теплоізоляційне покриття за п. 1, яке відрізняється тим, що теплоізоляційні плити додатково скріплені зі стіною будівлі дюбелями "швидкого монтажу", встановленими в попередньо розмічені і виконані в плитах технологічні поглиблення, в яких розміщені головки дюбелів зашпатльовані, а шви між закріпленими плитами заповнені акриловим герметиком.

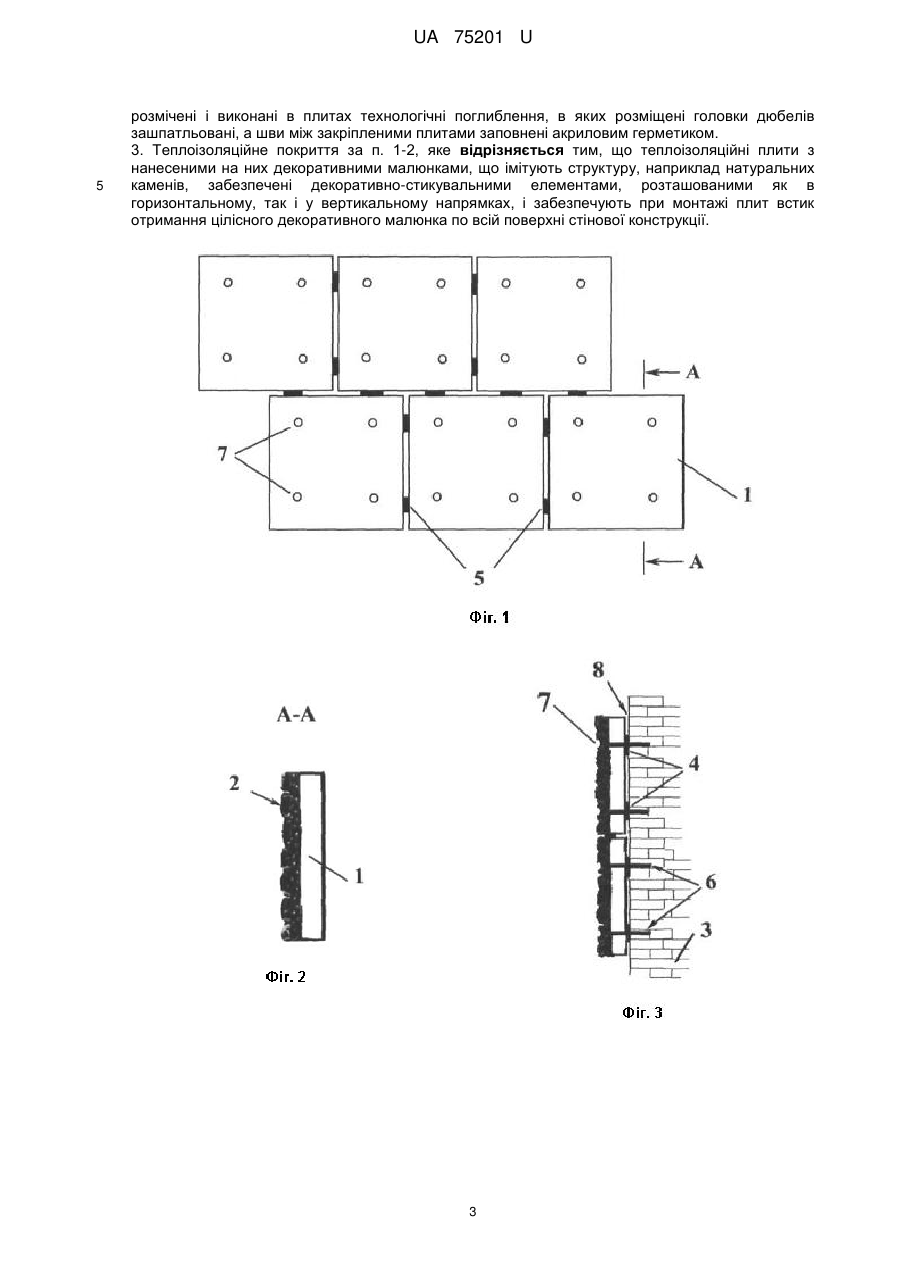

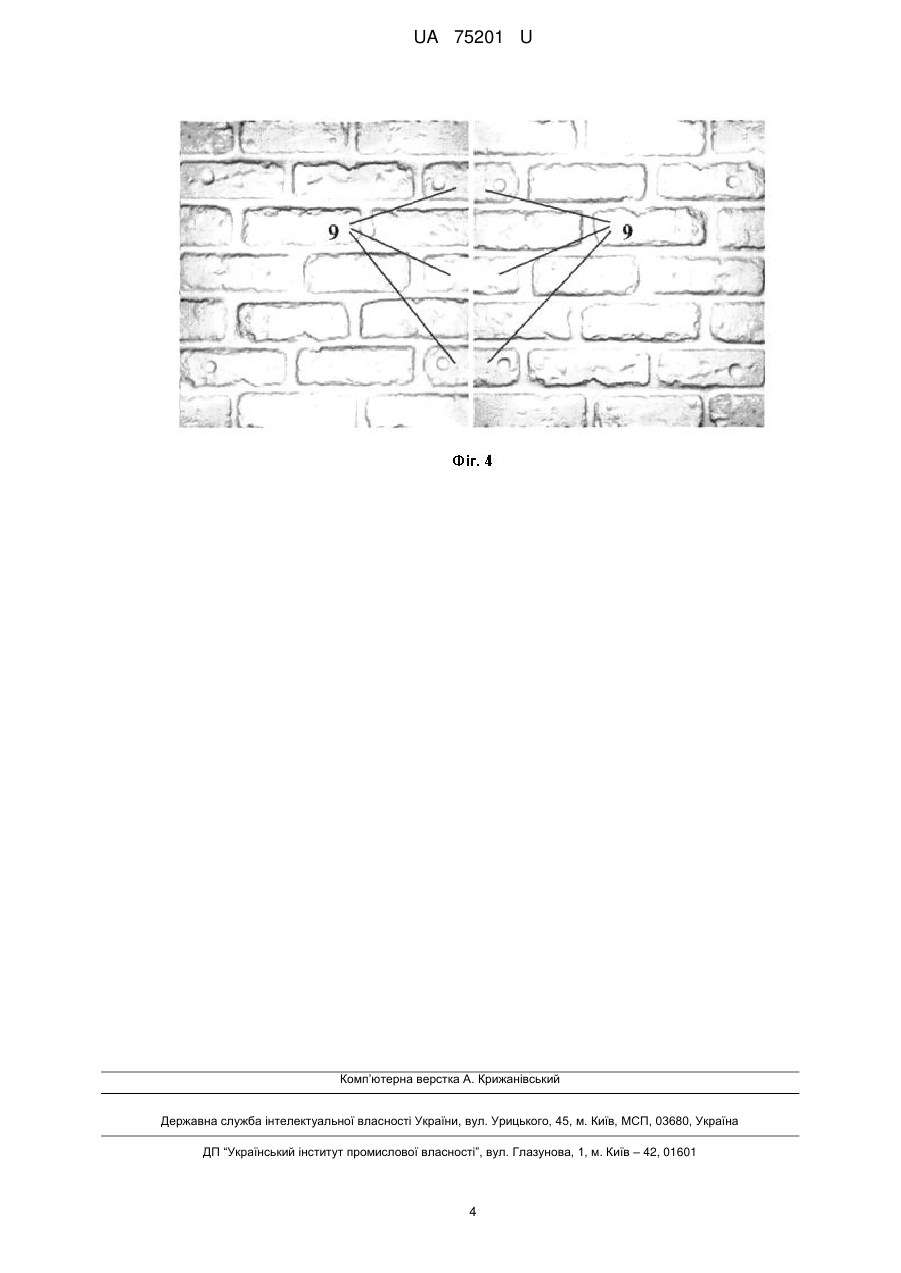

3. Теплоізоляційне покриття за п. 1-2, яке відрізняється тим, що теплоізоляційні плити з нанесеними на них декоративними малюнками, що імітують структуру, наприклад натуральних каменів, забезпечені декоративно-стикувальними елементами, розташованими як в горизонтальному, так і у вертикальному напрямках, і забезпечують при монтажі плит встик отримання цілісного декоративного малюнка по всій поверхні стінової конструкції.

Текст

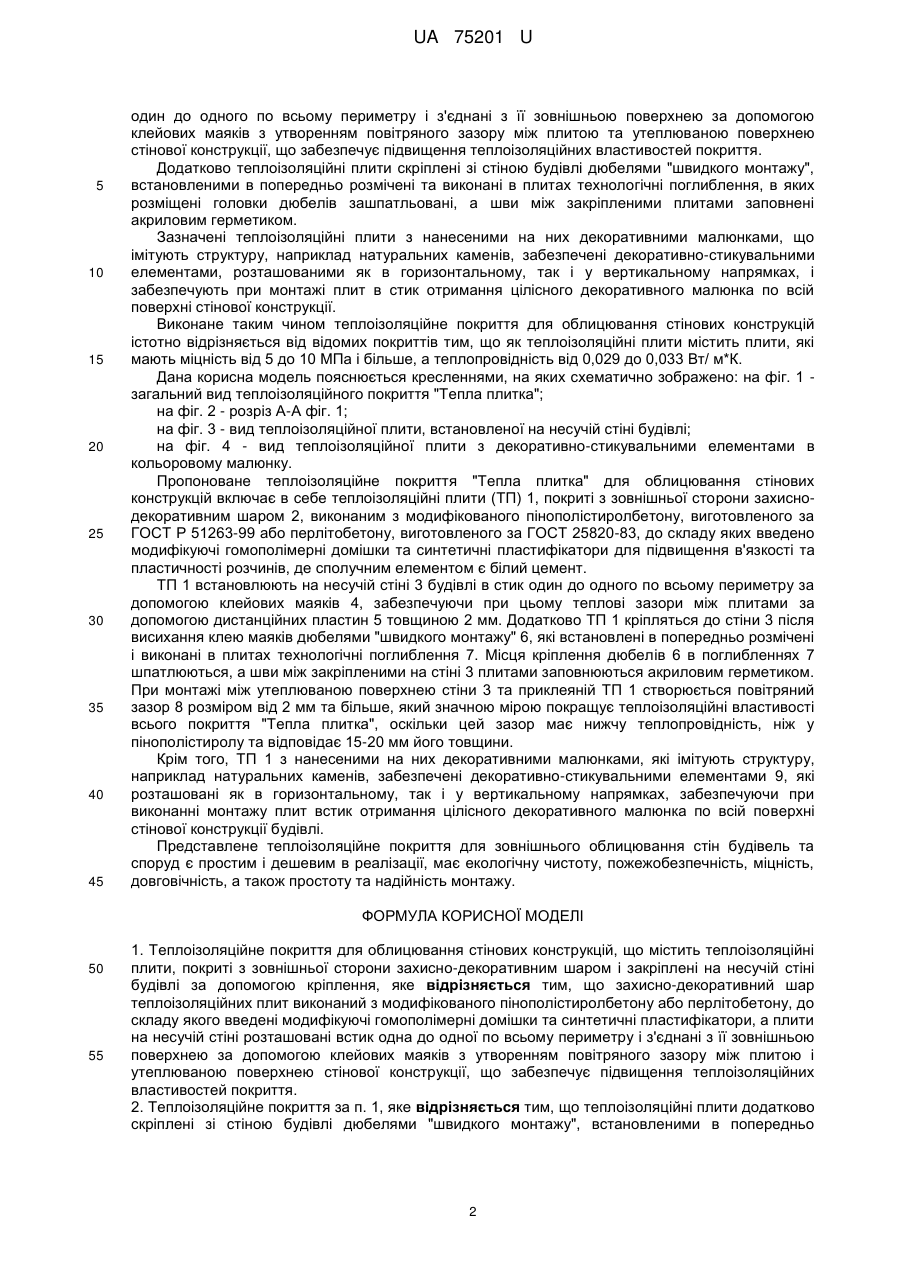

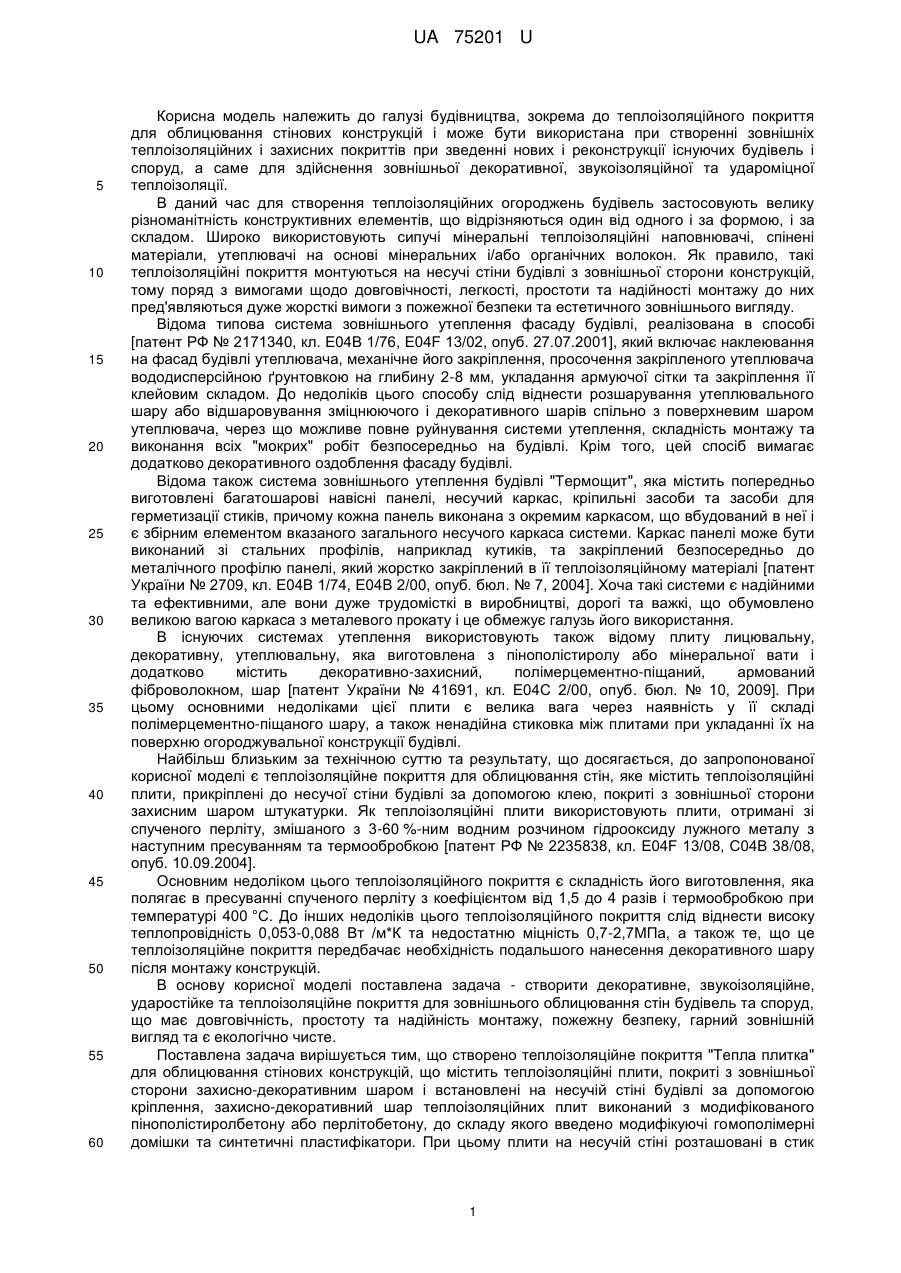

Реферат: Теплоізоляційне покриття для облицювання стінових конструкцій містить теплоізоляційні плити, покриті захисно-декоративним шаром. Захисно-декоративний шар теплоізоляційних плит виконаний з модифікованого пінополістиролбетону або перлітобетону. Плити на несучій стіні розташовані встик одна до одної по всьому периметру і з'єднані з її зовнішньою поверхнею за допомогою клейових маяків. UA 75201 U (12) UA 75201 U UA 75201 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до теплоізоляційного покриття для облицювання стінових конструкцій і може бути використана при створенні зовнішніх теплоізоляційних і захисних покриттів при зведенні нових і реконструкції існуючих будівель і споруд, а саме для здійснення зовнішньої декоративної, звукоізоляційної та удароміцної теплоізоляції. В даний час для створення теплоізоляційних огороджень будівель застосовують велику різноманітність конструктивних елементів, що відрізняються один від одного і за формою, і за складом. Широко використовують сипучі мінеральні теплоізоляційні наповнювачі, спінені матеріали, утеплювачі на основі мінеральних і/або органічних волокон. Як правило, такі теплоізоляційні покриття монтуються на несучі стіни будівлі з зовнішньої сторони конструкцій, тому поряд з вимогами щодо довговічності, легкості, простоти та надійності монтажу до них пред'являються дуже жорсткі вимоги з пожежної безпеки та естетичного зовнішнього вигляду. Відома типова система зовнішнього утеплення фасаду будівлі, реалізована в способі [патент РФ № 2171340, кл. Е04В 1/76, E04F 13/02, опуб. 27.07.2001], який включає наклеювання на фасад будівлі утеплювача, механічне його закріплення, просочення закріпленого утеплювача вододисперсійною ґрунтовкою на глибину 2-8 мм, укладання армуючої сітки та закріплення її клейовим складом. До недоліків цього способу слід віднести розшарування утеплювального шару або відшаровування зміцнюючого і декоративного шарів спільно з поверхневим шаром утеплювача, через що можливе повне руйнування системи утеплення, складність монтажу та виконання всіх "мокрих" робіт безпосередньо на будівлі. Крім того, цей спосіб вимагає додатково декоративного оздоблення фасаду будівлі. Відома також система зовнішнього утеплення будівлі "Термощит", яка містить попередньо виготовлені багатошарові навісні панелі, несучий каркас, кріпильні засоби та засоби для герметизації стиків, причому кожна панель виконана з окремим каркасом, що вбудований в неї і є збірним елементом вказаного загального несучого каркаса системи. Каркас панелі може бути виконаний зі стальних профілів, наприклад кутиків, та закріплений безпосередньо до металічного профілю панелі, який жорстко закріплений в її теплоізоляційному матеріалі [патент України № 2709, кл. Е04В 1/74, Е04В 2/00, опуб. бюл. № 7, 2004]. Хоча такі системи є надійними та ефективними, але вони дуже трудомісткі в виробництві, дорогі та важкі, що обумовлено великою вагою каркаса з металевого прокату і це обмежує галузь його використання. В існуючих системах утеплення використовують також відому плиту лицювальну, декоративну, утеплювальну, яка виготовлена з пінополістиролу або мінеральної вати і додатково містить декоративно-захисний, полімерцементно-піщаний, армований фіброволокном, шар [патент України № 41691, кл. Е04С 2/00, опуб. бюл. № 10, 2009]. При цьому основними недоліками цієї плити є велика вага через наявність у її складі полімерцементно-піщаного шару, а також ненадійна стиковка між плитами при укладанні їх на поверхню огороджувальної конструкції будівлі. Найбільш близьким за технічною суттю та результату, що досягається, до запропонованої корисної моделі є теплоізоляційне покриття для облицювання стін, яке містить теплоізоляційні плити, прикріплені до несучої стіни будівлі за допомогою клею, покриті з зовнішньої сторони захисним шаром штукатурки. Як теплоізоляційні плити використовують плити, отримані зі спученого перліту, змішаного з 3-60 %-ним водним розчином гідрооксиду лужного металу з наступним пресуванням та термообробкою [патент РФ № 2235838, кл. E04F 13/08, С04В 38/08, опуб. 10.09.2004]. Основним недоліком цього теплоізоляційного покриття є складність його виготовлення, яка полягає в пресуванні спученого перліту з коефіцієнтом від 1,5 до 4 разів і термообробкою при температурі 400 °C. До інших недоліків цього теплоізоляційного покриття слід віднести високу теплопровідність 0,053-0,088 Вт /м*К та недостатню міцність 0,7-2,7МПа, а також те, що це теплоізоляційне покриття передбачає необхідність подальшого нанесення декоративного шару після монтажу конструкцій. В основу корисної моделі поставлена задача - створити декоративне, звукоізоляційне, ударостійке та теплоізоляційне покриття для зовнішнього облицювання стін будівель та споруд, що має довговічність, простоту та надійність монтажу, пожежну безпеку, гарний зовнішній вигляд та є екологічно чисте. Поставлена задача вирішується тим, що створено теплоізоляційне покриття "Тепла плитка" для облицювання стінових конструкцій, що містить теплоізоляційні плити, покриті з зовнішньої сторони захисно-декоративним шаром і встановлені на несучій стіні будівлі за допомогою кріплення, захисно-декоративний шар теплоізоляційних плит виконаний з модифікованого пінополістиролбетону або перлітобетону, до складу якого введено модифікуючі гомополімерні домішки та синтетичні пластифікатори. При цьому плити на несучій стіні розташовані в стик 1 UA 75201 U 5 10 15 20 25 30 35 40 45 один до одного по всьому периметру і з'єднані з її зовнішньою поверхнею за допомогою клейових маяків з утворенням повітряного зазору між плитою та утеплюваною поверхнею стінової конструкції, що забезпечує підвищення теплоізоляційних властивостей покриття. Додатково теплоізоляційні плити скріплені зі стіною будівлі дюбелями "швидкого монтажу", встановленими в попередньо розмічені та виконані в плитах технологічні поглиблення, в яких розміщені головки дюбелів зашпатльовані, а шви між закріпленими плитами заповнені акриловим герметиком. Зазначені теплоізоляційні плити з нанесеними на них декоративними малюнками, що імітують структуру, наприклад натуральних каменів, забезпечені декоративно-стикувальними елементами, розташованими як в горизонтальному, так і у вертикальному напрямках, і забезпечують при монтажі плит в стик отримання цілісного декоративного малюнка по всій поверхні стінової конструкції. Виконане таким чином теплоізоляційне покриття для облицювання стінових конструкцій істотно відрізняється від відомих покриттів тим, що як теплоізоляційні плити містить плити, які мають міцність від 5 до 10 МПа і більше, а теплопровідність від 0,029 до 0,033 Вт/ м*К. Дана корисна модель пояснюється кресленнями, на яких схематично зображено: на фіг. 1 загальний вид теплоізоляційного покриття "Тепла плитка"; на фіг. 2 - розріз А-А фіг. 1; на фіг. 3 - вид теплоізоляційної плити, встановленої на несучій стіні будівлі; на фіг. 4 - вид теплоізоляційної плити з декоративно-стикувальними елементами в кольоровому малюнку. Пропоноване теплоізоляційне покриття "Тепла плитка" для облицювання стінових конструкцій включає в себе теплоізоляційні плити (ТП) 1, покриті з зовнішньої сторони захиснодекоративним шаром 2, виконаним з модифікованого пінополістиролбетону, виготовленого за ГОСТ Р 51263-99 або перлітобетону, виготовленого за ГОСТ 25820-83, до складу яких введено модифікуючі гомополімерні домішки та синтетичні пластифікатори для підвищення в'язкості та пластичності розчинів, де сполучним елементом є білий цемент. ТП 1 встановлюють на несучій стіні 3 будівлі в стик один до одного по всьому периметру за допомогою клейових маяків 4, забезпечуючи при цьому теплові зазори між плитами за допомогою дистанційних пластин 5 товщиною 2 мм. Додатково ТП 1 кріпляться до стіни 3 після висихання клею маяків дюбелями "швидкого монтажу" 6, які встановлені в попередньо розмічені і виконані в плитах технологічні поглиблення 7. Місця кріплення дюбелів 6 в поглибленнях 7 шпатлюються, а шви між закріпленими на стіні 3 плитами заповнюються акриловим герметиком. При монтажі між утеплюваною поверхнею стіни 3 та приклеяній ТП 1 створюється повітряний зазор 8 розміром від 2 мм та більше, який значною мірою покращує теплоізоляційні властивості всього покриття "Тепла плитка", оскільки цей зазор має нижчу теплопровідність, ніж у пінополістиролу та відповідає 15-20 мм його товщини. Крім того, ТП 1 з нанесеними на них декоративними малюнками, які імітують структуру, наприклад натуральних каменів, забезпечені декоративно-стикувальними елементами 9, які розташовані як в горизонтальному, так і у вертикальному напрямках, забезпечуючи при виконанні монтажу плит встик отримання цілісного декоративного малюнка по всій поверхні стінової конструкції будівлі. Представлене теплоізоляційне покриття для зовнішнього облицювання стін будівель та споруд є простим і дешевим в реалізації, має екологічну чистоту, пожежобезпечність, міцність, довговічність, а також простоту та надійність монтажу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Теплоізоляційне покриття для облицювання стінових конструкцій, що містить теплоізоляційні плити, покриті з зовнішньої сторони захисно-декоративним шаром і закріплені на несучій стіні будівлі за допомогою кріплення, яке відрізняється тим, що захисно-декоративний шар теплоізоляційних плит виконаний з модифікованого пінополістиролбетону або перлітобетону, до складу якого введені модифікуючі гомополімерні домішки та синтетичні пластифікатори, а плити на несучій стіні розташовані встик одна до одної по всьому периметру і з'єднані з її зовнішньою поверхнею за допомогою клейових маяків з утворенням повітряного зазору між плитою і утеплюваною поверхнею стінової конструкції, що забезпечує підвищення теплоізоляційних властивостей покриття. 2. Теплоізоляційне покриття за п. 1, яке відрізняється тим, що теплоізоляційні плити додатково скріплені зі стіною будівлі дюбелями "швидкого монтажу", встановленими в попередньо 2 UA 75201 U 5 розмічені і виконані в плитах технологічні поглиблення, в яких розміщені головки дюбелів зашпатльовані, а шви між закріпленими плитами заповнені акриловим герметиком. 3. Теплоізоляційне покриття за п. 1-2, яке відрізняється тим, що теплоізоляційні плити з нанесеними на них декоративними малюнками, що імітують структуру, наприклад натуральних каменів, забезпечені декоративно-стикувальними елементами, розташованими як в горизонтальному, так і у вертикальному напрямках, і забезпечують при монтажі плит встик отримання цілісного декоративного малюнка по всій поверхні стінової конструкції. 3 UA 75201 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Назва патенту англійською

Insulating coating for lining wall constructions

Автори англійською

Komarov Volodymyrn Mykolaiovych, Kuzmenko Andrii Anatoliiovych, Lypkan Oleh Mykolaiovych, Prihunov Oleksandr Valentynovych

Назва патенту російською

Теплоизоляционное покрытие для облицовки стеновых конструкций

Автори російською

Комаров Владимир Николаевич, Кузьменко Андрей Анатолиевич, Липкань Олег Николаевич, Пригунов Александр Валентинович

МПК / Мітки

МПК: E04F 13/08, E04B 1/74

Мітки: облицювання, конструкцій, стінових, теплоізоляційне, покриття
