Закупорювальний пристрій для пляшки

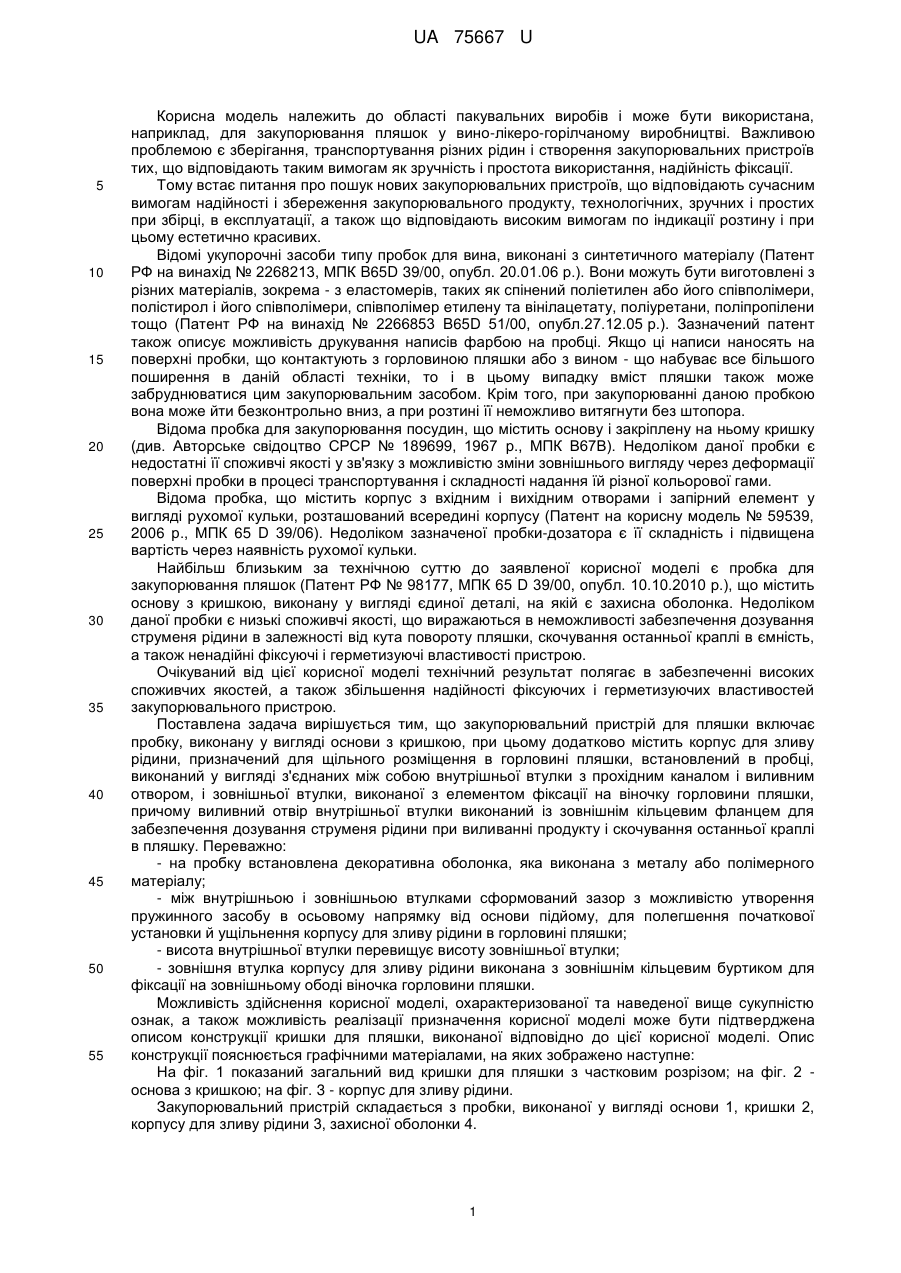

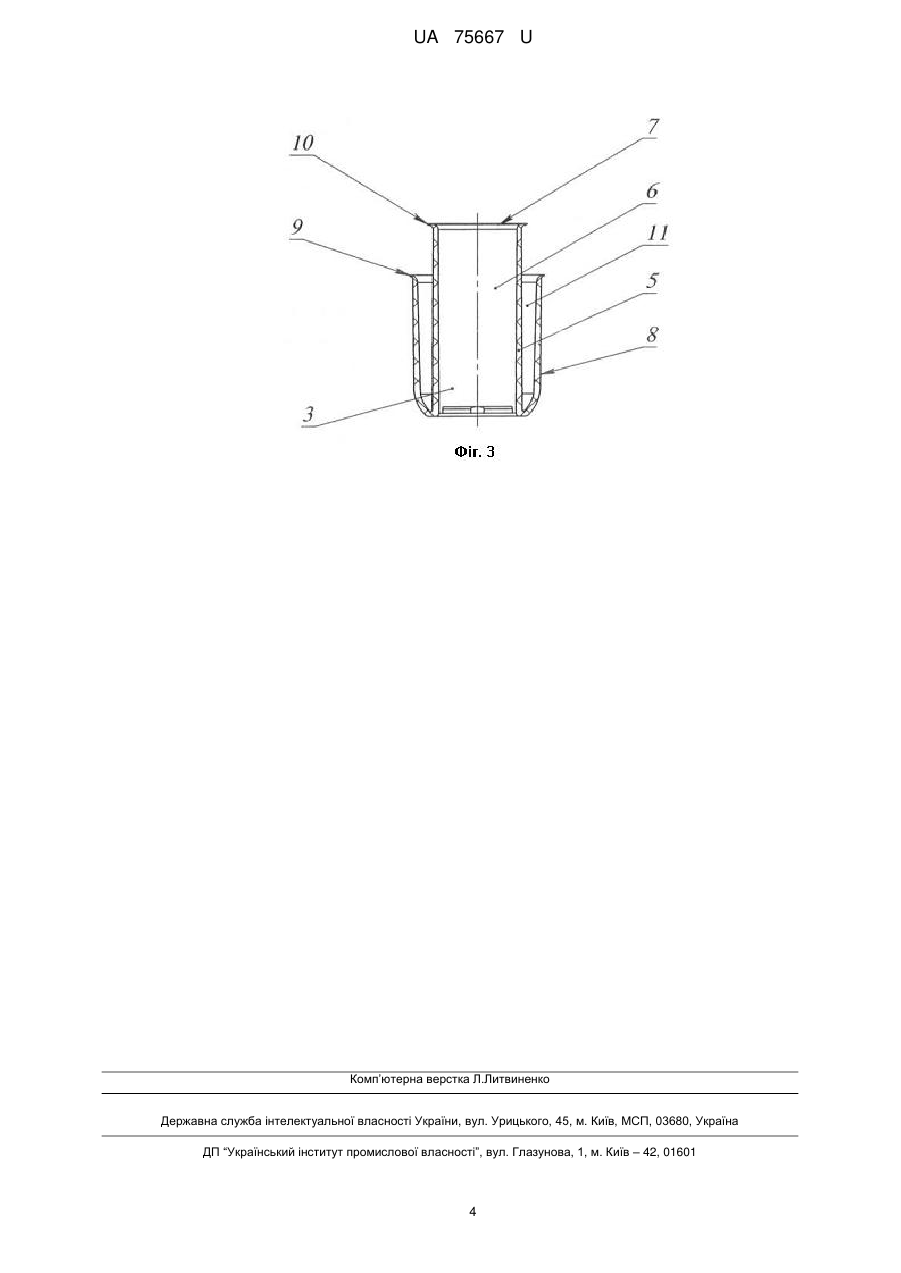

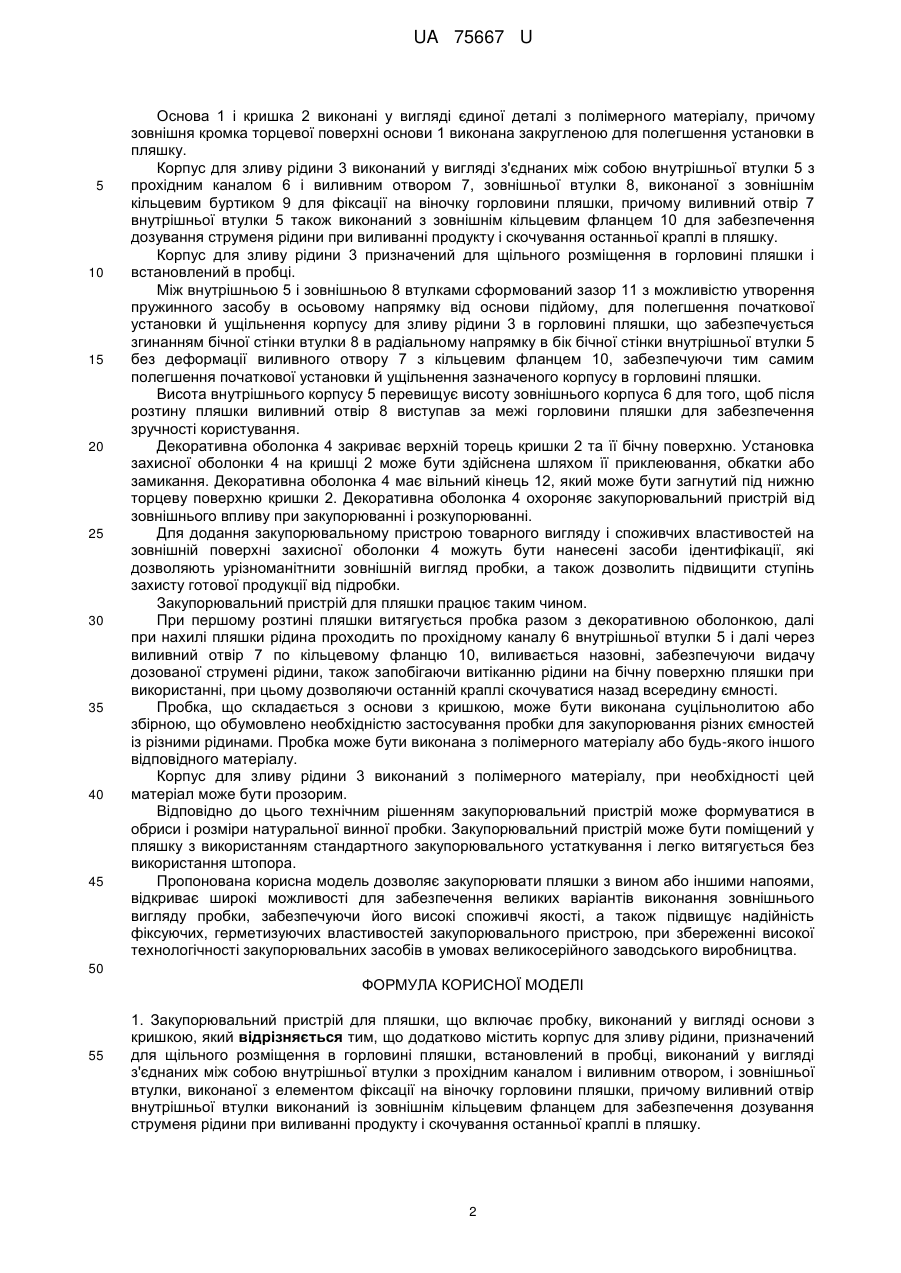

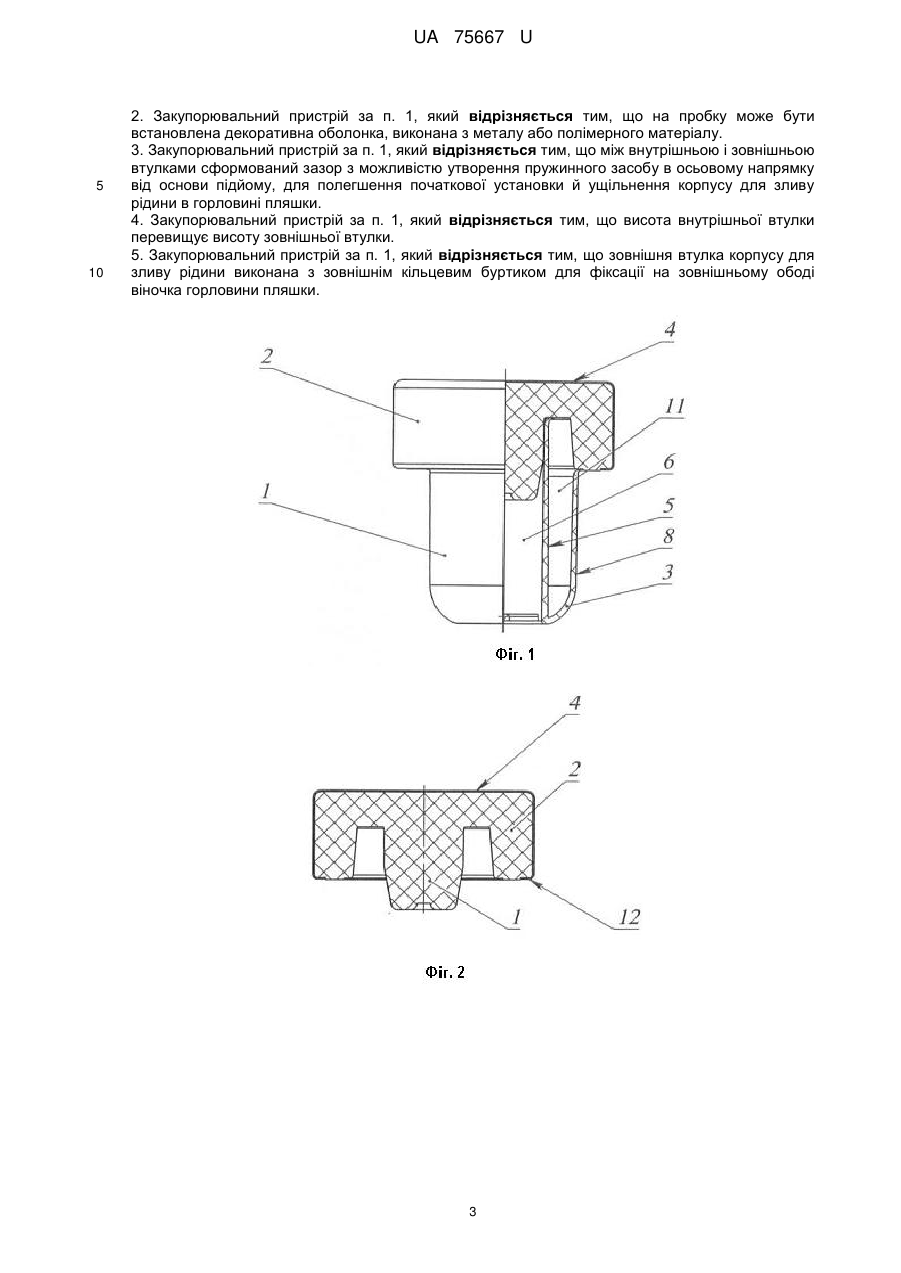

Реферат: UA 75667 U UA 75667 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області пакувальних виробів і може бути використана, наприклад, для закупорювання пляшок у вино-лікеро-горілчаному виробництві. Важливою проблемою є зберігання, транспортування різних рідин і створення закупорювальних пристроїв тих, що відповідають таким вимогам як зручність і простота використання, надійність фіксації. Тому встає питання про пошук нових закупорювальних пристроїв, що відповідають сучасним вимогам надійності і збереження закупорювального продукту, технологічних, зручних і простих при збірці, в експлуатації, а також що відповідають високим вимогам по індикації розтину і при цьому естетично красивих. Відомі укупорочні засоби типу пробок для вина, виконані з синтетичного матеріалу (Патент РФ на винахід № 2268213, МПК B65D 39/00, опубл. 20.01.06 р.). Вони можуть бути виготовлені з різних матеріалів, зокрема - з еластомерів, таких як спінений поліетилен або його співполімери, полістирол і його співполімери, співполімер етилену та вінілацетату, поліуретани, поліпропілени тощо (Патент РФ на винахід № 2266853 B65D 51/00, опубл.27.12.05 р.). Зазначений патент також описує можливість друкування написів фарбою на пробці. Якщо ці написи наносять на поверхні пробки, що контактують з горловиною пляшки або з вином - що набуває все більшого поширення в даній області техніки, то і в цьому випадку вміст пляшки також може забруднюватися цим закупорювальним засобом. Крім того, при закупорюванні даною пробкою вона може йти безконтрольно вниз, а при розтині її неможливо витягнути без штопора. Відома пробка для закупорювання посудин, що містить основу і закріплену на ньому кришку (див. Авторське свідоцтво СРСР № 189699, 1967 р., МПК В67В). Недоліком даної пробки є недостатні її споживчі якості у зв'язку з можливістю зміни зовнішнього вигляду через деформації поверхні пробки в процесі транспортування і складності надання їй різної кольорової гами. Відома пробка, що містить корпус з вхідним і вихідним отворами і запірний елемент у вигляді рухомої кульки, розташований всередині корпусу (Патент на корисну модель № 59539, 2006 р., МПК 65 D 39/06). Недоліком зазначеної пробки-дозатора є її складність і підвищена вартість через наявність рухомої кульки. Найбільш близьким за технічною суттю до заявленої корисної моделі є пробка для закупорювання пляшок (Патент РФ № 98177, МПК 65 D 39/00, опубл. 10.10.2010 р.), що містить основу з кришкою, виконану у вигляді єдиної деталі, на якій є захисна оболонка. Недоліком даної пробки є низькі споживчі якості, що виражаються в неможливості забезпечення дозування струменя рідини в залежності від кута повороту пляшки, скочування останньої краплі в ємність, а також ненадійні фіксуючі і герметизуючі властивості пристрою. Очікуваний від цієї корисної моделі технічний результат полягає в забезпеченні високих споживчих якостей, а також збільшення надійності фіксуючих і герметизуючих властивостей закупорювального пристрою. Поставлена задача вирішується тим, що закупорювальний пристрій для пляшки включає пробку, виконану у вигляді основи з кришкою, при цьому додатково містить корпус для зливу рідини, призначений для щільного розміщення в горловині пляшки, встановлений в пробці, виконаний у вигляді з'єднаних між собою внутрішньої втулки з прохідним каналом і виливним отвором, і зовнішньої втулки, виконаної з елементом фіксації на віночку горловини пляшки, причому виливний отвір внутрішньої втулки виконаний із зовнішнім кільцевим фланцем для забезпечення дозування струменя рідини при виливанні продукту і скочування останньої краплі в пляшку. Переважно: - на пробку встановлена декоративна оболонка, яка виконана з металу або полімерного матеріалу; - між внутрішньою і зовнішньою втулками сформований зазор з можливістю утворення пружинного засобу в осьовому напрямку від основи підйому, для полегшення початкової установки й ущільнення корпусу для зливу рідини в горловині пляшки; - висота внутрішньої втулки перевищує висоту зовнішньої втулки; - зовнішня втулка корпусу для зливу рідини виконана з зовнішнім кільцевим буртиком для фіксації на зовнішньому ободі віночка горловини пляшки. Можливість здійснення корисної моделі, охарактеризованої та наведеної вище сукупністю ознак, а також можливість реалізації призначення корисної моделі може бути підтверджена описом конструкції кришки для пляшки, виконаної відповідно до цієї корисної моделі. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне: На фіг. 1 показаний загальний вид кришки для пляшки з частковим розрізом; на фіг. 2 основа з кришкою; на фіг. 3 - корпус для зливу рідини. Закупорювальний пристрій складається з пробки, виконаної у вигляді основи 1, кришки 2, корпусу для зливу рідини 3, захисної оболонки 4. 1 UA 75667 U 5 10 15 20 25 30 35 40 45 Основа 1 і кришка 2 виконані у вигляді єдиної деталі з полімерного матеріалу, причому зовнішня кромка торцевої поверхні основи 1 виконана закругленою для полегшення установки в пляшку. Корпус для зливу рідини 3 виконаний у вигляді з'єднаних між собою внутрішньої втулки 5 з прохідним каналом 6 і виливним отвором 7, зовнішньої втулки 8, виконаної з зовнішнім кільцевим буртиком 9 для фіксації на віночку горловини пляшки, причому виливний отвір 7 внутрішньої втулки 5 також виконаний з зовнішнім кільцевим фланцем 10 для забезпечення дозування струменя рідини при виливанні продукту і скочування останньої краплі в пляшку. Корпус для зливу рідини 3 призначений для щільного розміщення в горловині пляшки і встановлений в пробці. Між внутрішньою 5 і зовнішньою 8 втулками сформований зазор 11 з можливістю утворення пружинного засобу в осьовому напрямку від основи підйому, для полегшення початкової установки й ущільнення корпусу для зливу рідини 3 в горловині пляшки, що забезпечується згинанням бічної стінки втулки 8 в радіальному напрямку в бік бічної стінки внутрішньої втулки 5 без деформації виливного отвору 7 з кільцевим фланцем 10, забезпечуючи тим самим полегшення початкової установки й ущільнення зазначеного корпусу в горловині пляшки. Висота внутрішнього корпусу 5 перевищує висоту зовнішнього корпуса 6 для того, щоб після розтину пляшки виливний отвір 8 виступав за межі горловини пляшки для забезпечення зручності користування. Декоративна оболонка 4 закриває верхній торець кришки 2 та її бічну поверхню. Установка захисної оболонки 4 на кришці 2 може бути здійснена шляхом її приклеювання, обкатки або замикання. Декоративна оболонка 4 має вільний кінець 12, який може бути загнутий під нижню торцеву поверхню кришки 2. Декоративна оболонка 4 охороняє закупорювальний пристрій від зовнішнього впливу при закупорюванні і розкупорюванні. Для додання закупорювальному пристрою товарного вигляду і споживчих властивостей на зовнішній поверхні захисної оболонки 4 можуть бути нанесені засоби ідентифікації, які дозволяють урізноманітнити зовнішній вигляд пробки, а також дозволить підвищити ступінь захисту готової продукції від підробки. Закупорювальний пристрій для пляшки працює таким чином. При першому розтині пляшки витягується пробка разом з декоративною оболонкою, далі при нахилі пляшки рідина проходить по прохідному каналу 6 внутрішньої втулки 5 і далі через виливний отвір 7 по кільцевому фланцю 10, виливається назовні, забезпечуючи видачу дозованої струмені рідини, також запобігаючи витіканню рідини на бічну поверхню пляшки при використанні, при цьому дозволяючи останній краплі скочуватися назад всередину ємності. Пробка, що складається з основи з кришкою, може бути виконана суцільнолитою або збірною, що обумовлено необхідністю застосування пробки для закупорювання різних ємностей із різними рідинами. Пробка може бути виконана з полімерного матеріалу або будь-якого іншого відповідного матеріалу. Корпус для зливу рідини 3 виконаний з полімерного матеріалу, при необхідності цей матеріал може бути прозорим. Відповідно до цього технічним рішенням закупорювальний пристрій може формуватися в обриси і розміри натуральної винної пробки. Закупорювальний пристрій може бути поміщений у пляшку з використанням стандартного закупорювального устаткування і легко витягується без використання штопора. Пропонована корисна модель дозволяє закупорювати пляшки з вином або іншими напоями, відкриває широкі можливості для забезпечення великих варіантів виконання зовнішнього вигляду пробки, забезпечуючи його високі споживчі якості, а також підвищує надійність фіксуючих, герметизуючих властивостей закупорювального пристрою, при збереженні високої технологічності закупорювальних засобів в умовах великосерійного заводського виробництва. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Закупорювальний пристрій для пляшки, що включає пробку, виконаний у вигляді основи з кришкою, який відрізняється тим, що додатково містить корпус для зливу рідини, призначений для щільного розміщення в горловині пляшки, встановлений в пробці, виконаний у вигляді з'єднаних між собою внутрішньої втулки з прохідним каналом і виливним отвором, і зовнішньої втулки, виконаної з елементом фіксації на віночку горловини пляшки, причому виливний отвір внутрішньої втулки виконаний із зовнішнім кільцевим фланцем для забезпечення дозування струменя рідини при виливанні продукту і скочування останньої краплі в пляшку. 2 UA 75667 U 5 10 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що на пробку може бути встановлена декоративна оболонка, виконана з металу або полімерного матеріалу. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що між внутрішньою і зовнішньою втулками сформований зазор з можливістю утворення пружинного засобу в осьовому напрямку від основи підйому, для полегшення початкової установки й ущільнення корпусу для зливу рідини в горловині пляшки. 4. Закупорювальний пристрій за п. 1, який відрізняється тим, що висота внутрішньої втулки перевищує висоту зовнішньої втулки. 5. Закупорювальний пристрій за п. 1, який відрізняється тим, що зовнішня втулка корпусу для зливу рідини виконана з зовнішнім кільцевим буртиком для фіксації на зовнішньому ободі віночка горловини пляшки. 3 UA 75667 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
