Пробка для посудин з рідкими речовинами

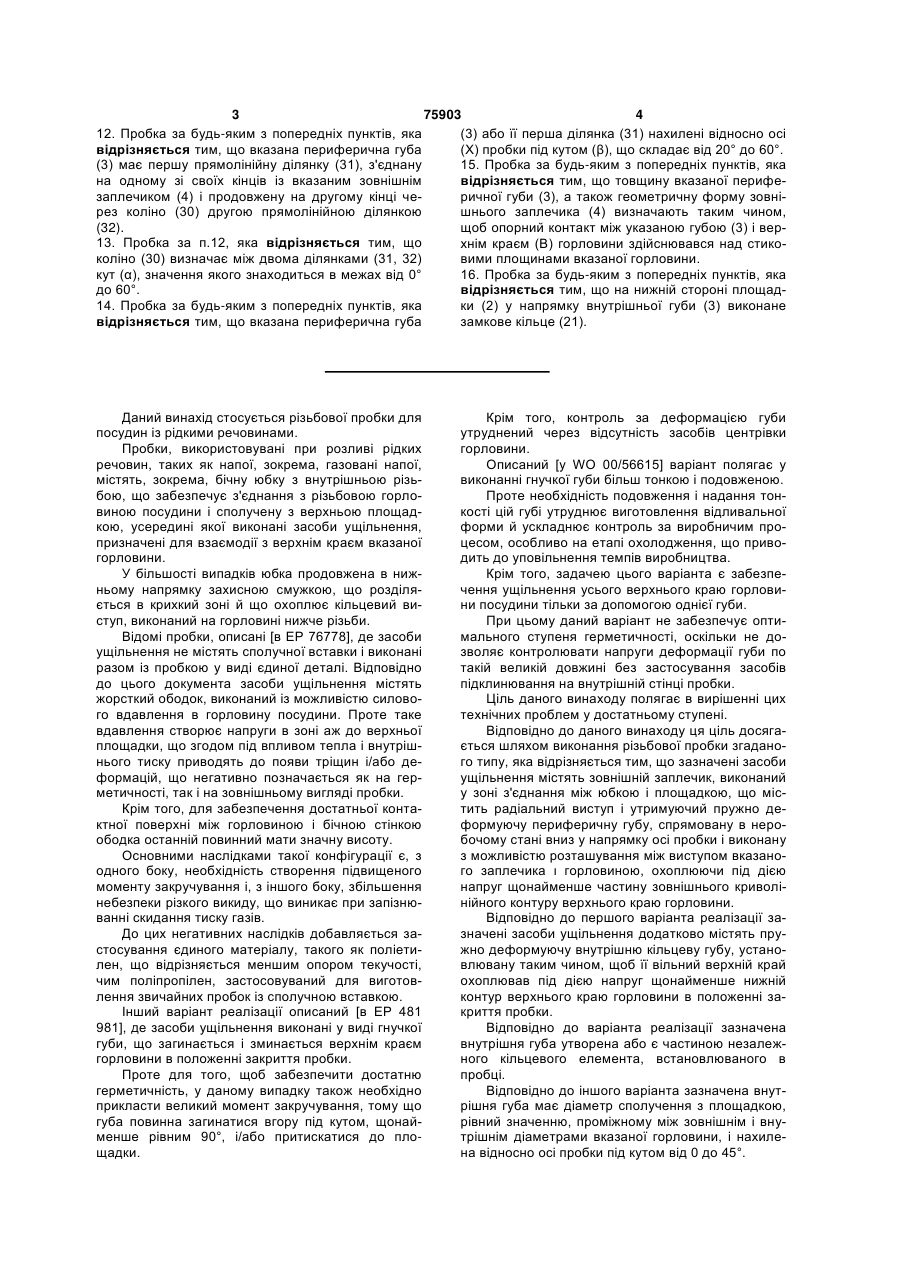

1. Пробка для посудини з рідкими речовинами, що містить бічну юбку (1), що має, з одного боку, внутрішню різьбу (10) і нижню захисну смужку (11) і сполучену, з іншого боку, з верхньою площадкою (2), на внутрішній стороні якої виконані засоби ущільнення, які призначені для взаємодії з верхнім краєм (В) горловини (С) посудини та містять зовнішній заплечик (4), виконаний у зоні з'єднання між юбкою (1) і площадкою (2), причому заплечик має радіально внутрішню сторону, призначену для руху навпроти горловини (С) та нижню сторону, що несе периферичну губу (3), що пружно деформується, спрямовану в неробочому стані донизу в напрямку осі (X) пробки і призначену, в положенні закриття пробки, для розташування між указаним заплечиком (4) і вказаною горловиною (С), яка відрізняється тим, що вказана губа з'єднана із нижньою стороною заплечика в напрямку до зони з'єднання останнього із внутрішньою бічною стінкою юбки (1), одночасно визначаючи радіальний виступ (41) на цьому заплечику (4) таким чином, що в положенні закриття пробки згадана губа охоплює під дією напруг щонайменше частину зовнішнього криволінійного контуру (b) верхнього краю (В) горловини. 2. Пробка за п.1, яка відрізняється тим, що вказані засоби ущільнення додатково мають внутрішню кільцеву губу (6), що пружно деформується, позиційовану таким чином, щоб її вільний край під дією напруг охоплював щонайменше внутрішній контур (b') верхнього краю (В) горловини в положенні закриття пробки. 3. Пробка за п.2, яка відрізняється тим, що зазначена внутрішня губа (6) утворена або є части 2 (19) 1 3 75903 4 12. Пробка за будь-яким з попередніх пунктів, яка (3) або її перша ділянка (31) нахилені відносно осі відрізняється тим, що вказана периферична губа (X) пробки під кутом (β), що складає від 20° до 60°. (3) має першу прямолінійну ділянку (31), з'єднану 15. Пробка за будь-яким з попередніх пунктів, яка відрізняється тим, що товщину вказаної перифена одному зі своїх кінців із вказаним зовнішнім заплечиком (4) і продовжену на другому кінці черичної губи (3), а також геометричну форму зовнірез коліно (30) другою прямолінійною ділянкою шнього заплечика (4) визначають таким чином, (32). щоб опорний контакт між указаною губою (3) і вер13. Пробка за п.12, яка відрізняється тим, що хнім краєм (В) горловини здійснювався над стикоколіно (30) визначає між двома ділянками (31, 32) вими площинами вказаної горловини. кут (α), значення якого знаходиться в межах від 0° 16. Пробка за будь-яким з попередніх пунктів, яка відрізняється тим, що на нижній стороні площаддо 60°. 14. Пробка за будь-яким з попередніх пунктів, яка ки (2) у напрямку внутрішньої губи (3) виконане відрізняється тим, що вказана периферична губа замкове кільце (21). Даний винахід стосується різьбової пробки для посудин із рідкими речовинами. Пробки, використовувані при розливі рідких речовин, таких як напої, зокрема, газовані напої, містять, зокрема, бічну юбку з внутрішньою різьбою, що забезпечує з'єднання з різьбовою горловиною посудини і сполучену з верхньою площадкою, усередині якої виконані засоби ущільнення, призначені для взаємодії з верхнім краєм вказаної горловини. У більшості випадків юбка продовжена в нижньому напрямку захисною смужкою, що розділяється в крихкий зоні й що охоплює кільцевий виступ, виконаний на горловині нижче різьби. Відомі пробки, описані [в ЕР 76778], де засоби ущільнення не містять сполучної вставки і виконані разом із пробкою у виді єдиної деталі. Відповідно до цього документа засоби ущільнення містять жорсткий ободок, виконаний із можливістю силового вдавлення в горловину посудини. Проте таке вдавлення створює напруги в зоні аж до верхньої площадки, що згодом під впливом тепла і внутрішнього тиску приводять до появи тріщин і/або деформацій, що негативно позначається як на герметичності, так і на зовнішньому вигляді пробки. Крім того, для забезпечення достатньої контактної поверхні між горловиною і бічною стінкою ободка останній повинний мати значну висоту. Основними наслідками такої конфігурації є, з одного боку, необхідність створення підвищеного моменту закручування і, з іншого боку, збільшення небезпеки різкого викиду, що виникає при запізнюванні скидання тиску газів. До цих негативних наслідків добавляється застосування єдиного матеріалу, такого як поліетилен, що відрізняється меншим опором текучості, чим поліпропілен, застосовуваний для виготовлення звичайних пробок із сполучною вставкою. Інший варіант реалізації описаний [в ЕР 481 981], де засоби ущільнення виконані у виді гнучкої губи, що загинається і зминається верхнім краєм горловини вположенні закриття пробки. Проте для того, щоб забезпечити достатню герметичність, у даному випадку також необхідно прикласти великий момент закручування, тому що губа повинна загинатися вгору під кутом, щонайменше рівним 90°, і/або притискатися до площадки. Крім того, контроль за деформацією губи утруднений через відсутність засобів центрівки горловини. Описаний [у WO 00/56615] варіант полягає у виконанні гнучкої губи більш тонкою і подовженою. Проте необхідність подовження і надання тонкості цій губі утруднює виготовлення відливальної форми й ускладнює контроль за виробничим процесом, особливо на етапі охолодження, що приводить до уповільнення темпів виробництва. Крім того, задачею цього варіанта є забезпечення ущільнення усього верхнього краю горловини посудини тільки за допомогою однієї губи. При цьому даний варіант не забезпечує оптимального ступеня герметичності, оскільки не дозволяє контролювати напруги деформації губи по такій великій довжині без застосування засобів підклинювання на внутрішній стінці пробки. Ціль даного винаходу полягає в вирішенні цих технічних проблем у достатньому ступені. Відповідно до даного винаходу ця ціль досягається шляхом виконання різьбової пробки згаданого типу, яка відрізняється тим, що зазначені засоби ущільнення містять зовнішній заплечик, виконаний у зоні з'єднання між юбкою і площадкою, що містить радіальний виступ і утримуючий пружно деформуючу периферичну губу, спрямовану в неробочому стані вниз у напрямку осі пробки і виконану з можливістю розташування між виступом вказаного заплечика ι горловиною, охоплюючи під дією напруг щонайменше частину зовнішнього криволінійного контуру верхнього краю горловини. Відповідно до першого варіанта реалізації зазначені засоби ущільнення додатково містять пружно деформуючу внутрішню кільцеву губу, установлювану таким чином, щоб її вільний верхній край охоплював під дією напруг щонайменше нижній контур верхнього краю горловини в положенні закриття пробки. Відповідно до варіанта реалізації зазначена внутрішня губа утворена або є частиною незалежного кільцевого елемента, встановлюваного в пробці. Відповідно до іншого варіанта зазначена внутрішня губа має діаметр сполучення з площадкою, рівний значенню, проміжному між зовнішнім і внутрішнім діаметрами вказаної горловини, і нахилена відносно осі пробки під кутом від 0 до 45°. 5 75903 6 Відповідно до кращої відмітної ознаки зазнавання відносно бортів горловини. чена внутрішня губа виконана з можливістю розДаний винахід буде більш очевидним з нижчеміщення під дією напруги в положенні закриття наведеного опису з посиланнями на креслення, пробки між внутрішнім заплечиком, виконаним що прикладаються, на яких: заодно з нижньою стороною площадки, і горловиФіг.1 А, 2А, 3А і 4А - зображення в розтині чоною посудини. тирьох варіантів реалізації пробки відповідно до Відповідно до іншої відмітної ознаки сторона даного винаходу в неробочому стані перед закритзовнішнього заплечика і/або внутрішнього заплетям посудини; чика, розташована навпроти горловини в полоФіг.1В і 1С - часткове зображення в розтині женні закриття пробки, має задню фаску. варіанта реалізації, показаного на Фіг.1А, відповідВідповідно до ще однієї відмітної ознаки в но в положенні неповного закриття на горловині й центрі вказаної площадки виконаний набір радіау положенні герметичного закриття посудини; льних нервюр жорсткості. У разі потреби ці нервюФіг.1D і 1Ε - часткове зображення в розтині ри виконують приєднаними до внутрішнього задвох варіантів реалізації. плечика. Фіг.2В і 2С - часткове зображення в розтині У відповідності з другим варіантом реалізації варіанта реалізації, показаного на Фіг.2 А, відповізазначені засоби ущільнення додатково містять дно в положенні неповного закриття на горловині й центрувальний стопорний ободок, виконаний заоу положенні герметичного закриття; дно з площадкою і розташований коаксиально і Фіг.3В і 3С - часткове зображення в розтині навпроти вказаної периферичної губи, обмежуючи варіанта реалізації, показаного на Фіг.3А, відповідразом із вказаним зовнішнім заплечиком і/або пено в положенні неповного закриття на горловині й риферичною губою кільцеву виїмку, у яку заходить у положенні герметичного закриття. горловина в положенні закриття пробки. Фіг.4В і 4С - часткове зображення в розтині Відповідно до іншої відмітної ознаки радіально варіанта реалізації, показаного на Фіг.4А, відповідзовнішня сторона вказаного ободка у своїй нижній но в положенні неповного закриття на горловині й частині містить стовщення, що впирається у внуту положенні герметичного закриття. рішню бічну стінку горловини. Показана на фігурах пробка призначена для Відповідно до ще однієї відмітної ознаки висозакриття посудин із рідкими речовинами, такими як та частини ободка, що заходить усередину горлонапої (мінеральна вода, фруктові соки, содова вини в положенні закриття пробки, перевищує ховода і т.д.). Ці посудини можуть бути виконані зі лостий хід відгвинчування, що передує розподілу скла або з пластичного матеріалу шляхом видузахисної смужки. вання повітрям у формах. Відповідно до кращої відмітної ознаки зазнаЯк правило, ця пробка містить бічну юбку 1 із чена периферична губа з'єднана з нижньою стовнутрішньою різьбою 10, сполучену з верхньою роною зовнішнього заплечика. площадкою 2. Відповідно до іншої відмітної ознаки містить Геометрична форма і, зокрема, крок різьбу 10 першу прямолінійну ділянку, з'єднаний одним кінвідповідають ниткам F горловини С посудини. Юбцем із вказаним зовнішнім заплечиком і продовжека 1 продовжена вниз захисною смужкою 11 через ний на другому своєму кінці через коліно другою крихку зону 12, виконану з можливістю розриву під прямолінійною ділянкою. час відгвинчування пробки. Переважно коліно визначає кут між двома відЗ внутрішньої сторони верхньої площадки 2 різками губи, значення якого знаходиться в межах виконані засоби ущільнення, призначені для взаєвід 0 до 60°. модії з верхньою частиною горловини С і, зокрема, Переважно зазначена периферична губа або її із її верхнім краєм В. перший відрізок нахилений відносно осі пробки під Перетин верхнього краю В обмежено в бічнокутом від 20 до 60°. му напрямку зовнішнім криволінійним контуром b Відповідно до ще однієї відмітної ознаки тов(названим «тонким краєм») і внутрішнім, як правищину вказаної периферичної губи, а також геометло, криволінійним контуром b1. ричну форму зовнішнього заплечика визначають У рамках даного винаходу засоби ущільнення таким чином, щоб опорний контакт між зазначеною виконані у виді єдиної деталі із юбкою 1 і площадгубою і верхнім краєм горловини здійснювався над кою 2 із того самого матеріалу, що переважно є стиковими площинами вказаної горловини, що поліетиленом. забезпечує гарну герметичність. У варіанті реалізації, показаному на Фіг.1А-1С, Відповідно до спеціального варіанта нижня ці засоби ущільнення мають радіально зовнішній сторона містить замкове кільце, виконане в назаплечик 4, виконаний у зоні з'єднання між юбкою прямку внутрішньої губи. 1 і площадкою 2, що має радіальний виступ 41 і Даний винахід забезпечує поліпшену герметипружно деформуючу периферичну губу 3, у стані чність посудини за допомогою пробки, виконаною покою, як показано на Фіг.1А, спрямовану вниз у моноблочною з одного матеріалу шляхом тільки напрямку осі X пробки. однієї операції формування (упорскування або Таким чином, губа 3 розташована на шляху пістиску), при цьому забезпечуються відносно низькі дйому верхнього краю В горловини С під час заі рівномірні моменти закручування й відгинкручування пробки на посудині. чування. У положенні неповного закриття, показаному Взаємодія гнучких губ (периферичної і/або на Фіг.1В, край В горловини С входить у контакт із внутрішньої) із відповідними заплечиками дозвогубою 3. ляє оптимізувати їхню деформацію і їх позиціюПродовження закручування приводить до пос 7 75903 8 тупової деформації губи 3 під дією краю В аж до набір радіальних нервюр жорсткості 7, що примимоменту, коли під дією напруг губа 3 охоплює щокають у даному випадку до ободка 5. найменше частину зовнішнього криволінійного У варіанті реалізації, показаному на Фіг.2А-2С, контуру b краю В, зминаючись при цьому під дією засоби ущільнення містять внутрішню кільцеву напруг у просторі між заплечиком 4 і вказаною губу 6, що пружно деформується. горловиною, як показано на Фіг.1С, і притискаюЦя кільцева губа 6 виконана заодно з площадчись до виступу 41. кою 2 і нахилена стосовно осі X пробки під кутом γ, Переважно на стороні заплечика 4, спрямоващо складає від 0° до 45°, і має діаметр сполучення ної до горловини С, над виступом 41 виконують з площадкою 2 із значенням, проміжним між зназадню фаску 40, що дозволяє компенсувати можченнями зовнішнього і внутрішнього діаметрів горливі дефекти центрівки і відхилення в розмірах по ловини С. причині розширення при реалізації горловини і/або Таким чином, її вільний кінець під дією напруг пробки. охоплює внутрішній криволінійний контур b1 верхДля того, щоб рівномірно розподілити напруги нього краю В горловини С в положенні закриття деформації уздовж губи 3, фаска 40 заплечика 4 пробки, забезпечуючи герметичність додатково до і/або площадки 2, розташована навпроти горловигерметичності, що досягається при охоплюванні ни С, відповідно до показаного на Фіг.3А-3С варіапериферичною губою 3 зовнішнього контуру b нту може мати профіль, що доповнює профіль краю В. краю В. У показаному на Фіг.2С положенні внутрішня У варіанті реалізації, показаному на Фіг.1D, гугуба 6 розташовується і зминається під дією наба 3 містить першу прямолінійну ділянку 31, з'єдпруг між радіальним виступом 51, виконаним на наний одним кінцем із нижньою стороною заплевнутрішньому заплечику 52, виконаному заодно з чика 4 і продовжений на своєму другому кінці нижньою стороною площадки 2, і верхнім краєм В через коліно 30 другою прямолінійною ділянгорловини так само, як і периферична губа 3 - між кою 32. зовнішнім заплечиком 4 і краєм В. Коліно 30 визначає кут α між двома ділянками Відповідно до не показаного на Фіг. варіанту 31, 32, значення якого є позитивним або негативгуба 6 може бути утворена або бути частиною неним і складає від 0° до 60°, по одну або по іншу залежного елемента, виконаного у виді кільця або сторону від осі першої ділянки 31. диска і встановлюваного на дні пробки. Губа 3 (і в даному випадку перша ділянка 31) Сторона заплечика 52, звернена до горловини нахилена стосовно осі X пробки під кутом β, що С, містить над виступом 51 задню фаску 50, що складає від 20° до 60°. виконує функцію, аналогічну задній фасці 40 заТака геометрична форма дозволяє забезпечиплечика 4. ти охоплення периферичною губою 3 верхнього У варіанті реалізації, показаному на Фіг.3А-3С, краю В горловини в положенні закриття, як покаободок 5 продовжений у нижньому напрямку і роззано на Фіг.1С. ташований коаксиально стосовно горловини С У основному профіль і товщину (від 0,2 до навпроти губи 3. 0,6мм) губи 3, а також геометричну форму заплеРазом із зовнішнім заплечиком 4 і губою 3 чика 4 і, зокрема, виступу 41 визначають таким ободок 5 обмежує кільцеву виїмку 20, у яку захочином, щоб губа 3 щільно охоплювала щонаймедить верхній край В горловини С в положенні занше частину контуру b краю В над стиковими плокриття, забезпечуючи центрівку і додаткову гермещинами горловини (не показані на Фіг.), перекритичність усередині горловини С. ваючи, у разі потреби, суміжну нижню частину На нижній стороні площадки знаходиться замкриволінійного контуру b. кове кільце 21, виконане в кільцевій виїмці 20 у Ці стикові площини утворені тонкими вертиканапрямку губи 3. Замкове кільце 21 забезпечує льними нервюрами, отриманими в результаті опелокалізацію і концентрацію опорних зусиль горлорацій при виготовленні посудини. Дійсно, формувини С, переданих губою 3 по окружній лінії пловання посудини і, зокрема, горловини С може бути щадки 2. здійснене за допомогою форми, що складається з Незважаючи на те, що замкове кільце 21 покадвох напівформ, що розділяються та обмежують зано тільки на Фіг.3В і 3С, воно може застосовувасвоїми стичними краями дуже вузький зазор, у тися у варіантах реалізації, показаних на інших Фіг. який може затікати пластичний матеріал, створюРадіально зовнішня сторона ободка 5 у своїй ючи дефектні нервюри. Ці нервюри залишаються нижній частині містить стовщення 53. на горловині посудини після її остаточної обробки. Стовщення 53 упирається у внутрішню бічну Гарної герметичності можна досягти тільки за стінку горловини С в положенні неповного закритумови щільного прилягання губи 3 до гладкої потя (Фіг.3В) і в положенні закриття (Фіг.3С), що верхні горловини С, тобто поверхні, що не містить змушує нижню частину ободка 5 відгинатися усеніяких шорсткостей і розташованої тільки над стиредину горловини. ковими площинами. Відхилення ободка 5 і контакт стовщення 53 із У показаному на Фіг.1Е варіанті периферична внутрішньою стінкою горловини С утворюють другуба 3 взаємодіє з центрувальним і/або стопорним гу зону герметичності додатково до зони герметиободком 5, виконаним на нижній стінці площадки чності, розташованої по зовнішньому контурі b 2. Найнижча точка ободка 5 розташована над рівкраю В. нем вільного кінця губи 3 у неробочому стані, тобУ варіанті реалізації, показаному на Фіг.4А-4С, то в положенні перед закриттям, як показано на висота ділянки ободка 5, що заходить усередину Фіг.1А. Переважно в центрі площадки 2 виконують горловини С в положенні закриття пробки, пере 9 75903 10 вищує довжину холостого ходу відгвинчування, що Внутрішня стінка горловини завжди захищена передує поділу захисної смужки 11 при розриві від зовнішніх впливів, що можуть виявлятися під крихкої зони 12. час операцій виготовлення, перевезення або збеУ цих умовах верхній край В горловини С під реження при складуванні розсипом посудин і/або час свого підйому першим зустрічає кінець ободка або ливарних форм, на відміну від зовнішньої стін5 і останнім відходить від цього ободка під час ки, зокрема, у випадку що були у вжитку посудин. опускання. Звідси випливає, що стан внутрішніх поверТаке розташування дозволяє зберегти гермехонь горловини, що входять у контакт із внутріштичність і уникати будь-якого невчасного виходу ньої губою 6 і/або стовщенням 53, відповідно до газу і/або будь-якого контакту з атмосферою, що даного винаходу, завдяки взаємодії різноманітних негативно позначається на якості рідкої речовини, засобів ущільнення, бере участь у забезпеченні навіть при випадковому або навмисному часткодуже високого ступеня герметичності незалежно вому відгвинчуванні, що приводить тільки до розвід умов використання. риву крихкої зони 12. 11 Комп’ютерна верстка Т. Чепелева 75903 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
