Пристрій для визначення механічних напружень у феромагнітних конструкціях

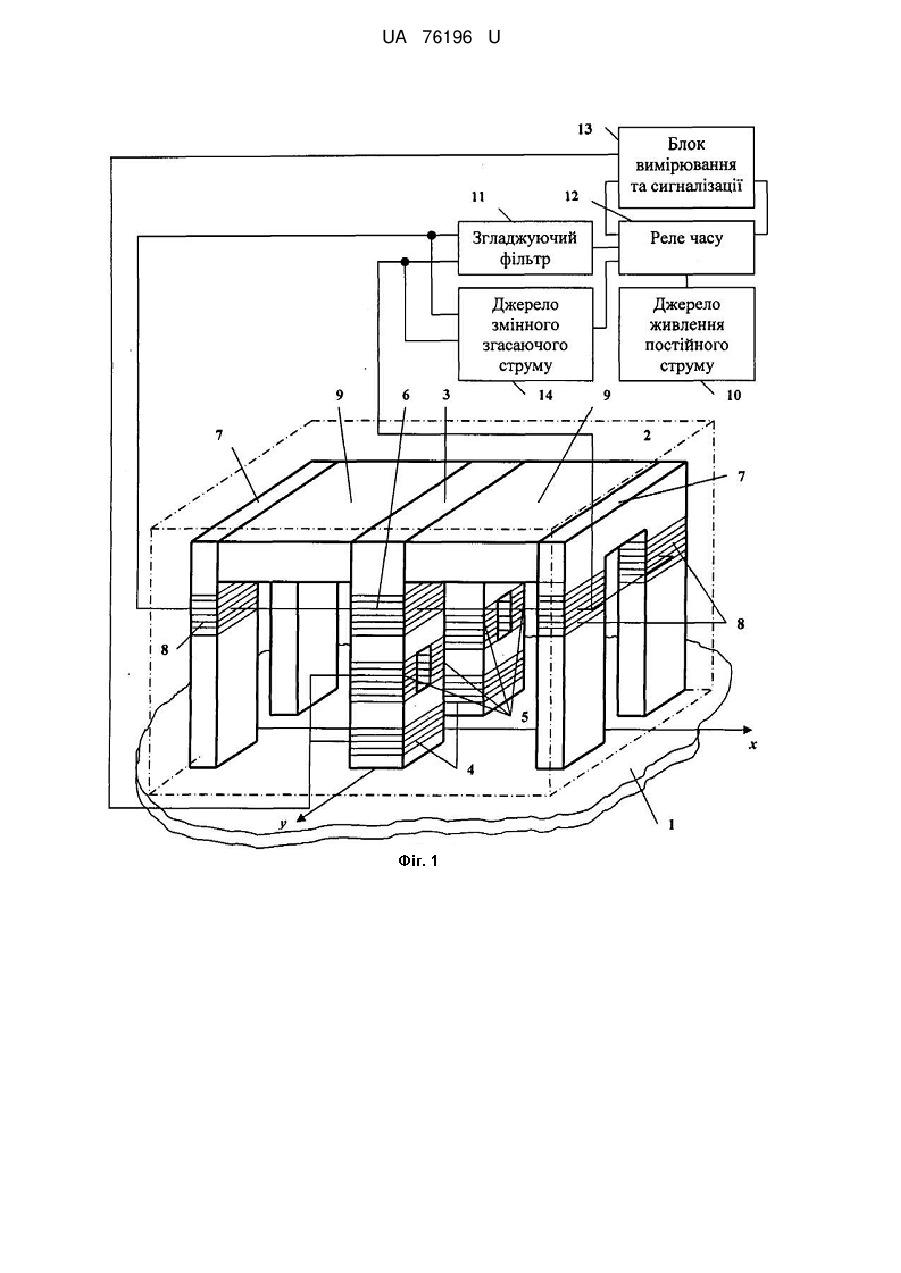

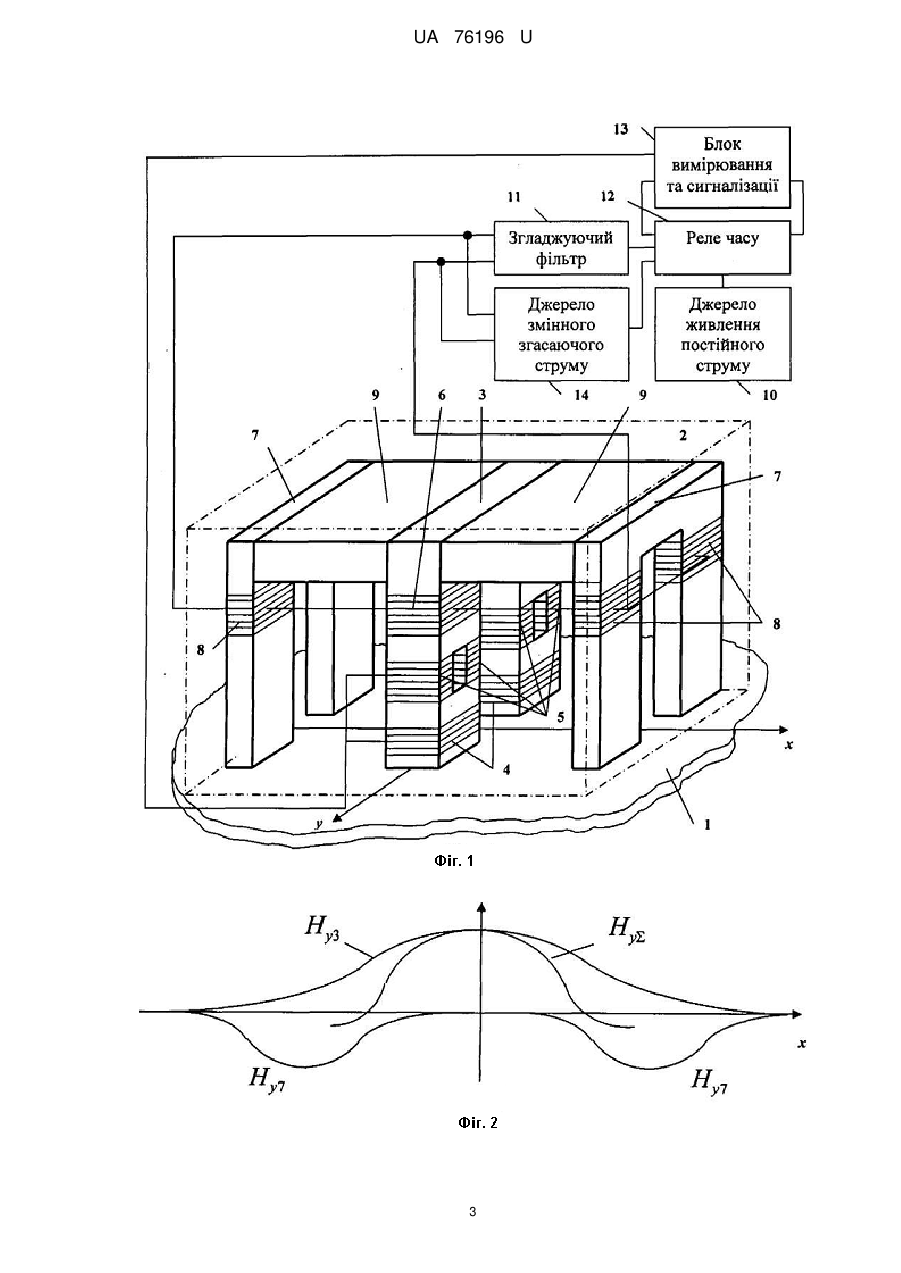

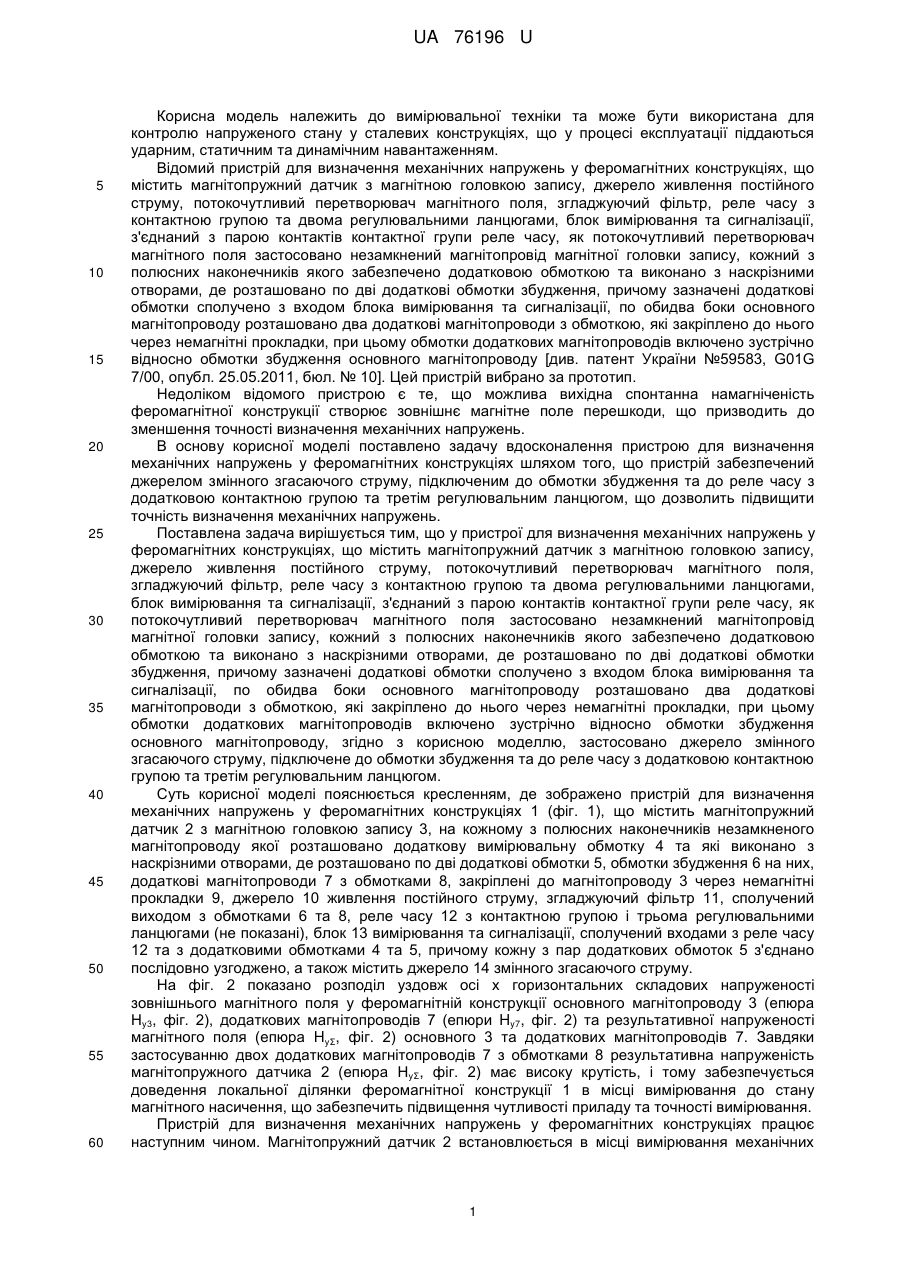

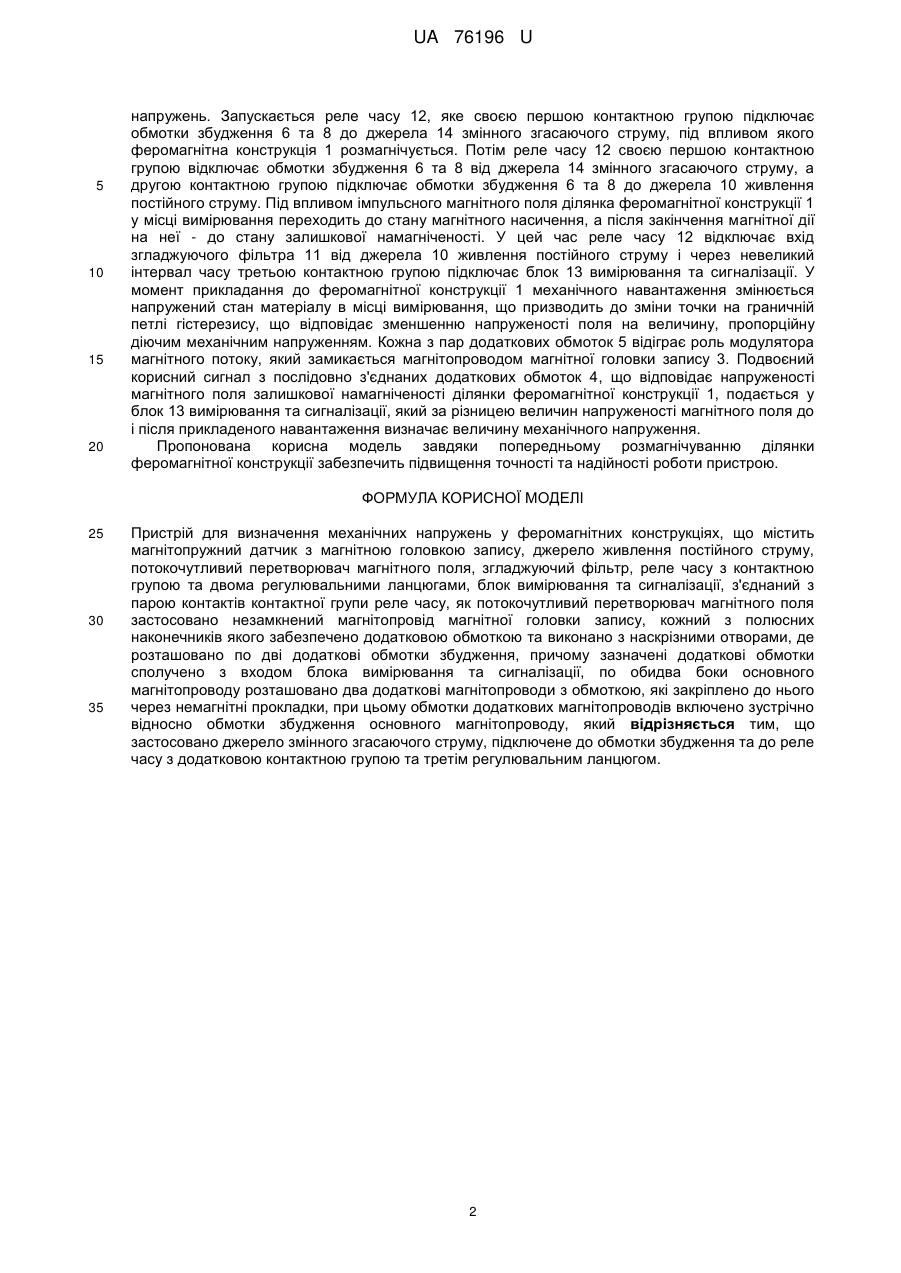

Реферат: UA 76196 U UA 76196 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки та може бути використана для контролю напруженого стану у сталевих конструкціях, що у процесі експлуатації піддаються ударним, статичним та динамічним навантаженням. Відомий пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві додаткові обмотки збудження, причому зазначені додаткові обмотки сполучено з входом блока вимірювання та сигналізації, по обидва боки основного магнітопроводу розташовано два додаткові магнітопроводи з обмоткою, які закріплено до нього через немагнітні прокладки, при цьому обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу [див. патент України №59583, G01G 7/00, опубл. 25.05.2011, бюл. № 10]. Цей пристрій вибрано за прототип. Недоліком відомого пристрою є те, що можлива вихідна спонтанна намагніченість феромагнітної конструкції створює зовнішнє магнітне поле перешкоди, що призводить до зменшення точності визначення механічних напружень. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що пристрій забезпечений джерелом змінного згасаючого струму, підключеним до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом, що дозволить підвищити точність визначення механічних напружень. Поставлена задача вирішується тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві додаткові обмотки збудження, причому зазначені додаткові обмотки сполучено з входом блока вимірювання та сигналізації, по обидва боки основного магнітопроводу розташовано два додаткові магнітопроводи з обмоткою, які закріплено до нього через немагнітні прокладки, при цьому обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу, згідно з корисною моделлю, застосовано джерело змінного згасаючого струму, підключене до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях 1 (фіг. 1), що містить магнітопружний датчик 2 з магнітною головкою запису 3, на кожному з полюсних наконечників незамкненого магнітопроводу якої розташовано додаткову вимірювальну обмотку 4 та які виконано з наскрізними отворами, де розташовано по дві додаткові обмотки 5, обмотки збудження 6 на них, додаткові магнітопроводи 7 з обмотками 8, закріплені до магнітопроводу 3 через немагнітні прокладки 9, джерело 10 живлення постійного струму, згладжуючий фільтр 11, сполучений виходом з обмотками 6 та 8, реле часу 12 з контактною групою і трьома регулювальними ланцюгами (не показані), блок 13 вимірювання та сигналізації, сполучений входами з реле часу 12 та з додатковими обмотками 4 та 5, причому кожну з пар додаткових обмоток 5 з'єднано послідовно узгоджено, а також містить джерело 14 змінного згасаючого струму. На фіг. 2 показано розподіл уздовж осі х горизонтальних складових напруженості зовнішнього магнітного поля у феромагнітній конструкції основного магнітопроводу 3 (епюра Ну3, фіг. 2), додаткових магнітопроводів 7 (епюри Hy7, фіг. 2) та результативної напруженості магнітного поля (епюра HyΣ, фіг. 2) основного 3 та додаткових магнітопроводів 7. Завдяки застосуванню двох додаткових магнітопроводів 7 з обмотками 8 результативна напруженість магнітопружного датчика 2 (епюра НуΣ, фіг. 2) має високу крутість, і тому забезпечується доведення локальної ділянки феромагнітної конструкції 1 в місці вимірювання до стану магнітного насичення, що забезпечить підвищення чутливості приладу та точності вимірювання. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Магнітопружний датчик 2 встановлюється в місці вимірювання механічних 1 UA 76196 U 5 10 15 20 напружень. Запускається реле часу 12, яке своєю першою контактною групою підключає обмотки збудження 6 та 8 до джерела 14 змінного згасаючого струму, під впливом якого феромагнітна конструкція 1 розмагнічується. Потім реле часу 12 своєю першою контактною групою відключає обмотки збудження 6 та 8 від джерела 14 змінного згасаючого струму, а другою контактною групою підключає обмотки збудження 6 та 8 до джерела 10 живлення постійного струму. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 1 у місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї - до стану залишкової намагніченості. У цей час реле часу 12 відключає вхід згладжуючого фільтра 11 від джерела 10 живлення постійного струму і через невеликий інтервал часу третьою контактною групою підключає блок 13 вимірювання та сигналізації. У момент прикладання до феромагнітної конструкції 1 механічного навантаження змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Кожна з пар додаткових обмоток 5 відіграє роль модулятора магнітного потоку, який замикається магнітопроводом магнітної головки запису 3. Подвоєний корисний сигнал з послідовно з'єднаних додаткових обмоток 4, що відповідає напруженості магнітного поля залишкової намагніченості ділянки феромагнітної конструкції 1, подається у блок 13 вимірювання та сигналізації, який за різницею величин напруженості магнітного поля до і після прикладеного навантаження визначає величину механічного напруження. Пропонована корисна модель завдяки попередньому розмагнічуванню ділянки феромагнітної конструкції забезпечить підвищення точності та надійності роботи пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві додаткові обмотки збудження, причому зазначені додаткові обмотки сполучено з входом блока вимірювання та сигналізації, по обидва боки основного магнітопроводу розташовано два додаткові магнітопроводи з обмоткою, які закріплено до нього через немагнітні прокладки, при цьому обмотки додаткових магнітопроводів включено зустрічно відносно обмотки збудження основного магнітопроводу, який відрізняється тим, що застосовано джерело змінного згасаючого струму, підключене до обмотки збудження та до реле часу з додатковою контактною групою та третім регулювальним ланцюгом. 2 UA 76196 U 3 UA 76196 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
