Облицювальна панель

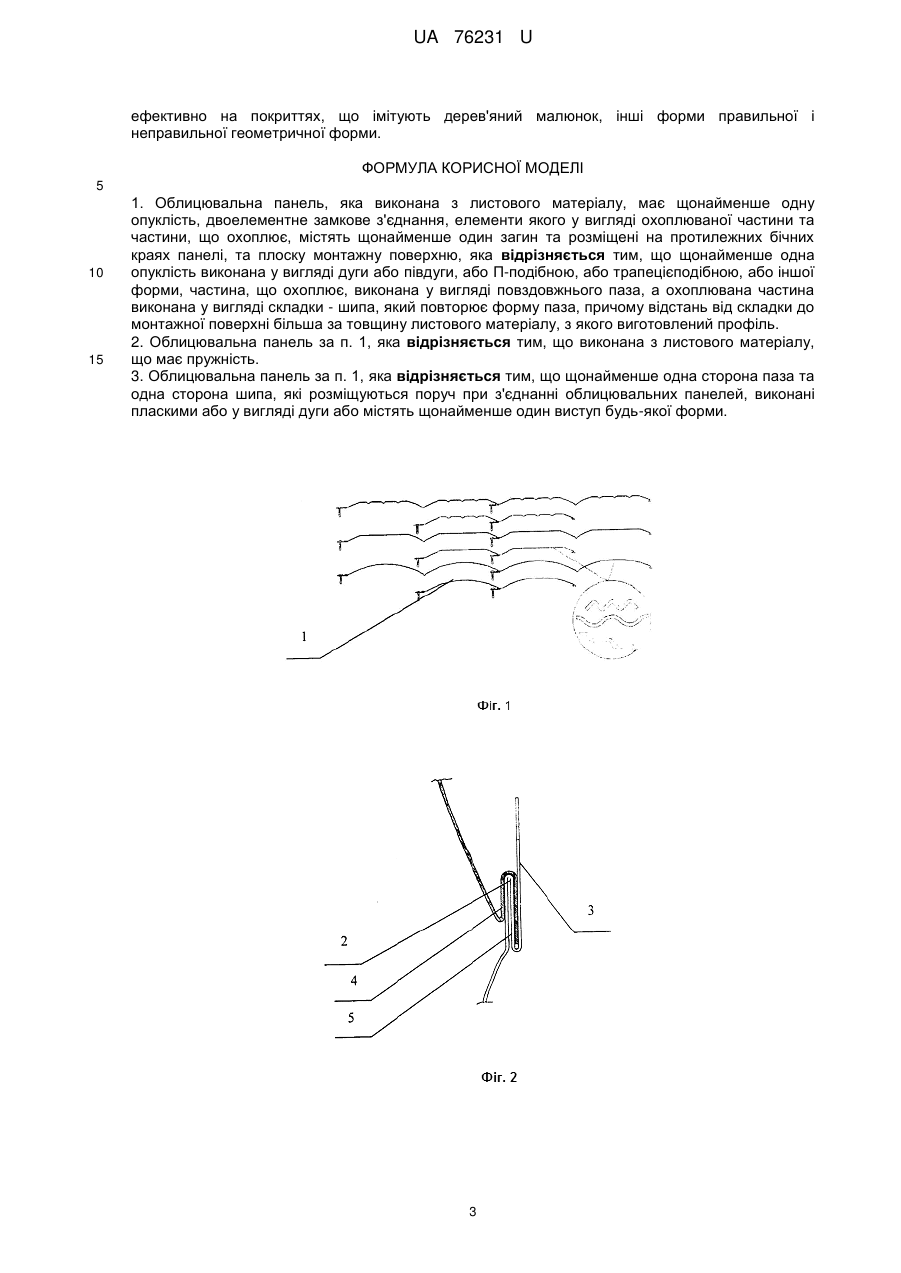

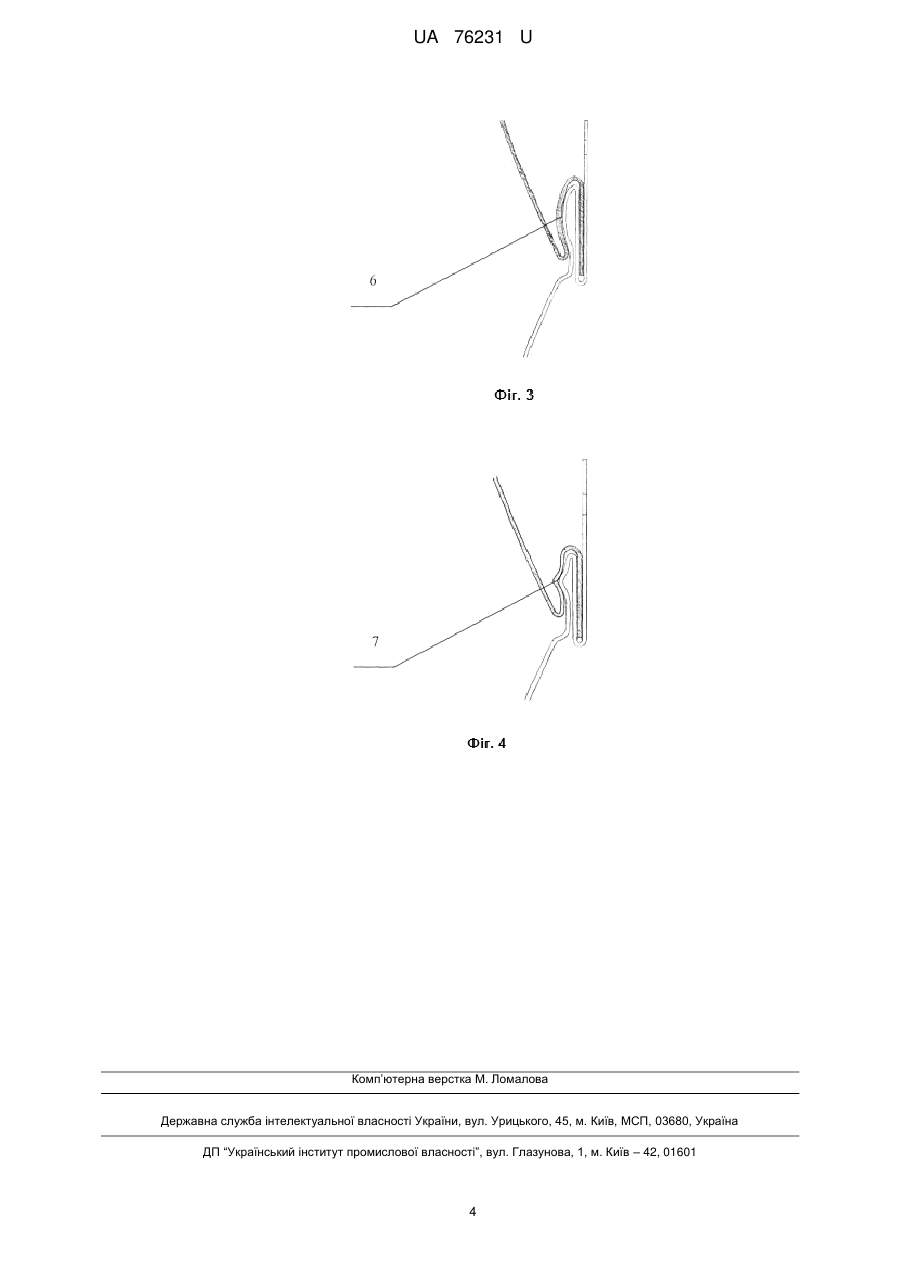

Реферат: UA 76231 U UA 76231 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до конструкцій облицювальних панелей та профільованих листів, призначених для облицювання фасадів та інших частин будинків, споруд, тощо. З рівня техніки відома стінова панель (патент України № 97657, публ. 12.03.2012 р.), що містить лицьові сторони та торцеві крайки з можливістю їх з'єднання охоплюваними й охоплюючими торцевими сполучними елементами. Однак використання даного замкового з'єднання можливе для утеплювальних будівельних панелей, які здатні нести певне навантаження. Недоліком цієї облицювальної панелі є громіздкість та матеріалоємність в конфігурації замка з'єднання, що особливо помітно у роботі з декоративними облицювальними панелями. Найбільш близьким до запропонованої є облицювальна панель (патент України № 70525, публ. 11.06.2012 р.), яка виконана з пружного матеріалу, має форму хвилеподібного профілю з двоелементним замковим з'єднанням з обох сторін та плоску монтажну поверхню. При цьому одна частина замкового з'єднання виконана краплевидною або загнута до плоскої монтажної поверхні панелі, а інша частина - у вигляді гаку. Однак замкове з'єднання цієї панелі не здатне пружинити на стиках при фізичному впливі (натискання, розтягування або стискання) на профілі облицювальних панелей, що характеризуються значною пружністю та еластичністю. Якщо розглядати відомі на сьогоднішній день облицювальні матеріали, що мають форму профілю з пружного матеріалу, отриманого шляхом екструзії, або шляхом прокату і вигинання, можна розділити їх формфактор на дві групи - профілі, що легко долають точку неповернення при їх розтягуванні, тобто при фізичному впливі (як от натискання, розтягування або стискання) втрачають свою первісну форму та профілі, що мають значну пружність, еластичність (властивість тіла приймати початкову форму після фізичного впливу). Саме ця група профілів здатна змінювати свої характеристики в стиках, створюючи проблеми тим, хто з ними працює і експлуатує. В основу корисної моделі поставлена задача забезпечити герметичне прилягання панелей, здатність чинити опір та повертати попередню форму при механічних та фізичних впливах на облицювальну панель, виключення потрапляння вологи та значного зменшення проходження атмосферного повітря і газів через замкове з'єднання, що, в свою чергу, поліпшить протипожежні характеристики даного продукту. Поставлена задача вирішується тим, що в облицювальній панелі, яка виконана з листового матеріалу, має щонайменше одну опуклість, двоелементне замкове з'єднання, елементи якого у вигляді охоплюваної частини та частини, що охоплює, містять щонайменше один загин та розміщені на протилежних бічних краях панелі, та плоску монтажну поверхню, згідно з корисною моделлю, щонайменше одна опуклість виконана у вигляді дуги або півдуги, або П-подібною, або трапецієподібною, або іншої форми, частина, що охоплює, виконана у вигляді повздовжнього паза, а охоплювана частина виконана у вигляді складки - шипа, який повторює форму паза, причому відстань від складки до монтажної поверхні більша за товщину листового матеріалу, з якого виготовлений профіль. Згідно з корисною моделлю облицювальна панель виконана з листового матеріалу, що має пружність. Згідно з корисною моделлю щонайменше одна сторона паза та одна сторона шипу, які розміщуються поруч при з'єднанні облицювальних панелей, виконані пласкими або у вигляді дуги або містять щонайменше один виступ будь якої форми. Технічний результат, який досягається при вирішенні поставленої задачі, полягає в забезпеченні герметичного прилягання стиків панелей, здатного чинити опір та повертати попередню форму при механічних та фізичних впливах на облицювальну панель, виключенні потрапляння вологи; значного зменшення проходження атмосферного повітря і потрапляння газів через замкове з'єднання, що значно зменшує ефект загоряння та розгоряння усередині приміщення при виникненні пожежі. Замкове з'єднання здатне працювати в двох векторах та чинити опір при поперечному здавлюванні і розтягуванні панелей. Запропонована корисна модель забезпечує простий і логічний спосіб монтажу. Корисна модель, що заявляється, пояснюється наступними зображеннями. Фіг. 1 - Вигляд з боку змонтованих облицювальних панелей. Фіг. 2 - Поперечний розріз замкового з'єднання. Фіг. 3 - Поперечний розріз замкового з'єднання із сторонами у вигляді дуги. Фіг. 4 - Поперечний розріз замкового з'єднання із виступом. Облицювальна панель виконана з пружного листового матеріалу, має форму хвилеподібного профілю 1 (фіг. 1), отриманого шляхом екструзії, або шляхом прокату та згинання, з двоелементним замковим з'єднанням 2 з обох сторін та плоску монтажну поверхню 1 UA 76231 U 5 10 15 20 25 30 35 40 45 50 55 60 3. Облицювальна панель для зменшення витрат матеріалу на стикування може мати один і більше випуклих елементи - опуклості (фіг. 1). Щонайменше одна опуклість може бути виконана у вигляді дуги або напівдуги, або П-подібною, або трапецієподібною, або іншої форми. Одна частина замкового елементу 2 (фіг. 2, 3, 4) з одного краю панелі виконана у вигляді повздовжнього паза 4, а елемент, що захоплюється на протилежному краю панелі виконаний у вигляді складки - шипа 5, який повторює форму паза 4, причому відстань від складки 5 до монтажної поверхні 3 трохи більша за товщину листового матеріалу, з якого виготовлений профіль 1. Щонайменше одна сторона пазу та одна сторона шипа, які розміщуються поруч при з'єднанні облицювальних панелей, виконані пласкими (фіг. 2) або у вигляді дуги 6 (фіг. 3) або містять щонайменше один виступ будь-якої форми 7 (фіг. 4). Монтаж облицювальних панелей здійснюють наступним чином. Монтаж облицювальних панелей та облицювання стіни здійснюють знизу вверх. Першу облицювальну панель 1 вставляють у попередньо прикріплену до лицювальної поверхні стартову планку, конфігурація якої нагадує верхню частину стику панелі. Потім прикріплюють верхню частину вставленої панелі за плоску монтажну поверхню 3 самонарізними гвинтами до поверхні, що облицьовується. Наступну панель, орієнтовану випуклою стороною назовні, замикають пазом 4 на складці (шипі) 5 попередньої панелі. При цьому верхню частину облицювальної панелі кріплять самонарізними гвинтами, як і в попередній панелі. Торці можуть входити один в другий після попереднього підрізання або ховатися в попередньо встановленій Н-подібній планці. У такий спосіб покроково облицювання доводять до верху стіни, де встановлена заздалегідь G-подібна планка. Облицювальну панель підрізають під розмір зазору верху стіни, потім спеціальним інструментом по всій крайці з боку зрізу з невеликою відстанню один від одного пробивають С-подібні елементи таким чином, що утворюється зачіп. Даний зачіп входить у зчеплений стан у G-подібну планку, в результаті чого стіна, що облицьовується, зовні не має ніяких елементів кріплення і виглядає монолітно. Облицювання стіни вертикально здійснюють за тим же принципом зліва направо чи навпаки, тільки G-подібні планки у цьому випадку розташовують вертикально, а Н-подібні планки відповідно - горизонтально. Дані панелі встановлюють з використанням додаткових добірних елементів у вигляді сполучних планок, кутів, що можуть бути виконані в іншому кольорі і додавати ексклюзивний колорит об'єкту, що облицьовується. Корисні характеристики стикувального замку досягаються за рахунок поздовжнього стику панелей, які мають взаємно охоплювальні елементи, що повторюють форму один одного. Площина, через яку кріпиться панель, перекривається наступною панеллю, яка також має паз, де вставляється складка (шип). Якщо розглядати горизонтальне кріплення панелей, шип є сформований у складку, що виступає зверху панелі до кріпильної площини під кутом 180, причому відстань від складки до плоскої монтажної площини трохи більша за товщину листового матеріалу, з якого виготовлений профіль (фіг. 2). Підсилення ефекту стику, що працює на опір розмикання замку можна досягти шляхом створення перешкоди на вході в паз панелі. Перешкода досягається шляхом збільшення зовнішнього боку центральної частини складки (шипа) і повторює форму цього збільшення всередині паза відповідної панелі (фіг. 3, 4). Дане замкове з'єднання в першу чергу актуальне у виготовленні панелей з листових матеріалів, що мають пружність. Формфактор таких панелей має опуклі повторювані елементи (дугоподібні, П-подібні, трапецієподібні, півдугові та ін.), що здатні розтягуватися або стискатися без зміни своєї первісної ширини більш ніж на 2 % (фіг. 1). Запропонована облицювальна панель відповідає наступним вимогам: 1. З'єднання здатне працювати в двох векторах (мати опір при поперечному здавлюванні і розтягуванні панелей). 2. Досягається оптимальна витрата матеріалу на формування замка з'єднання панелей для надійного, герметичного стикування із запасом опору та еластичності, враховуючи формфактор виробів. 3. Має простий і логічний спосіб монтажу. Крім цього забезпечується можливість раціонального розкрою заготовки для виготовлення облицювальної панелі із зменшенням відходів виробництва, оптимізація витрат матеріалу на формування замкового з'єднання панелей, зменшення матеріалоємності в цілому. Облицювальна панель є ергономічною та забезпечує естетичний вигляд поверхонь, що облицьовуються, які не потребують додаткових витрат у процесі експлуатації. Облицювальна панель може бути виготовлена із використанням відомого устаткування та відомих матеріалів. Лицьова сторона панелі може мати на випуклих сегментах гладкі форми, а також борозенки, що підсилюють поперечну жорсткість і естетичні характеристики; хаотичні локальні вм'ятини і видавлювання, які дозволяють імітувати кору дерева - особливо це буде 2 UA 76231 U ефективно на покриттях, що імітують дерев'яний малюнок, інші форми правильної і неправильної геометричної форми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Облицювальна панель, яка виконана з листового матеріалу, має щонайменше одну опуклість, двоелементне замкове з'єднання, елементи якого у вигляді охоплюваної частини та частини, що охоплює, містять щонайменше один загин та розміщені на протилежних бічних краях панелі, та плоску монтажну поверхню, яка відрізняється тим, що щонайменше одна опуклість виконана у вигляді дуги або півдуги, або П-подібною, або трапецієподібною, або іншої форми, частина, що охоплює, виконана у вигляді повздовжнього паза, а охоплювана частина виконана у вигляді складки - шипа, який повторює форму паза, причому відстань від складки до монтажної поверхні більша за товщину листового матеріалу, з якого виготовлений профіль. 2. Облицювальна панель за п. 1, яка відрізняється тим, що виконана з листового матеріалу, що має пружність. 3. Облицювальна панель за п. 1, яка відрізняється тим, що щонайменше одна сторона паза та одна сторона шипа, які розміщуються поруч при з'єднанні облицювальних панелей, виконані пласкими або у вигляді дуги або містять щонайменше один виступ будь-якої форми. 3 UA 76231 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
