Облицювальна панель /варіанти/

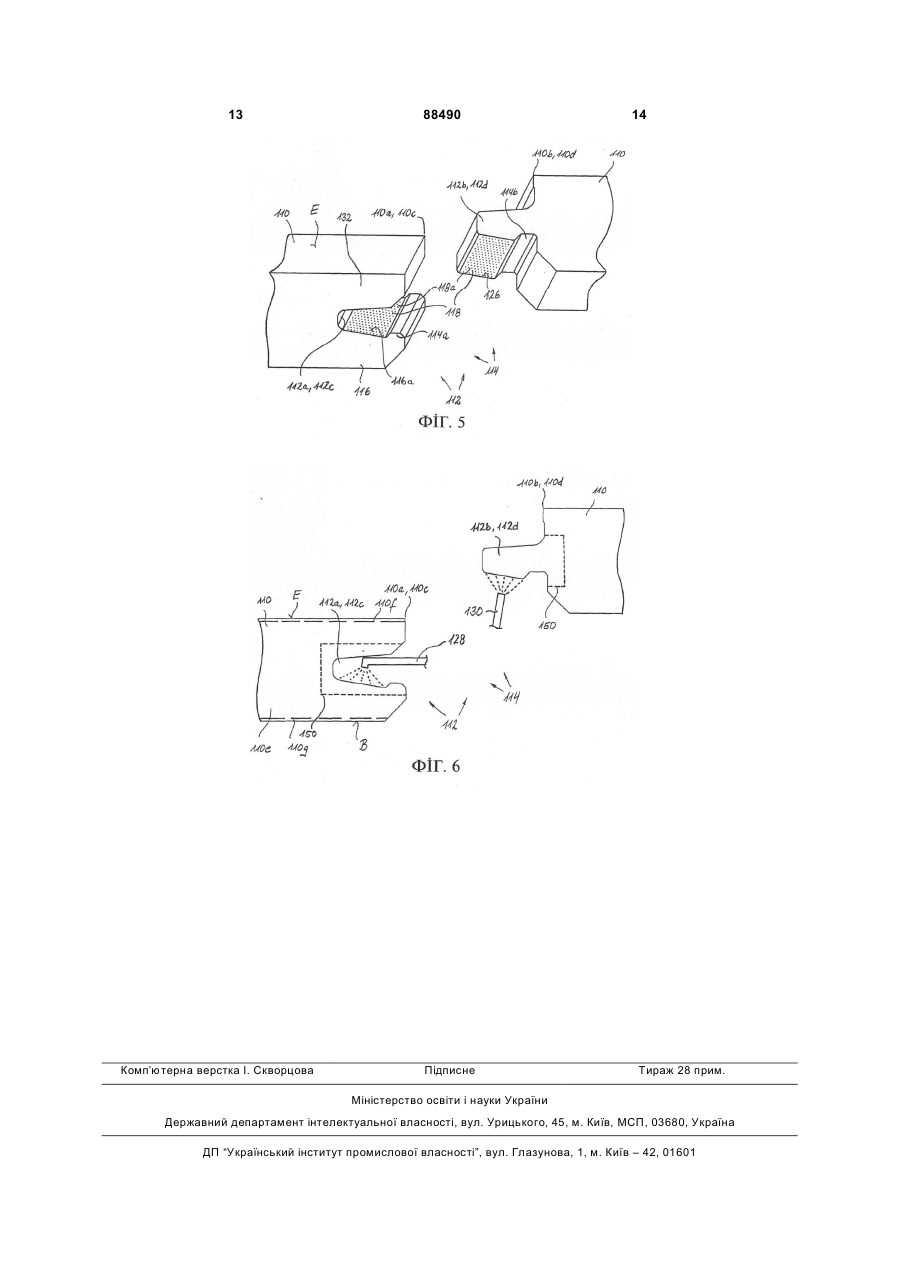

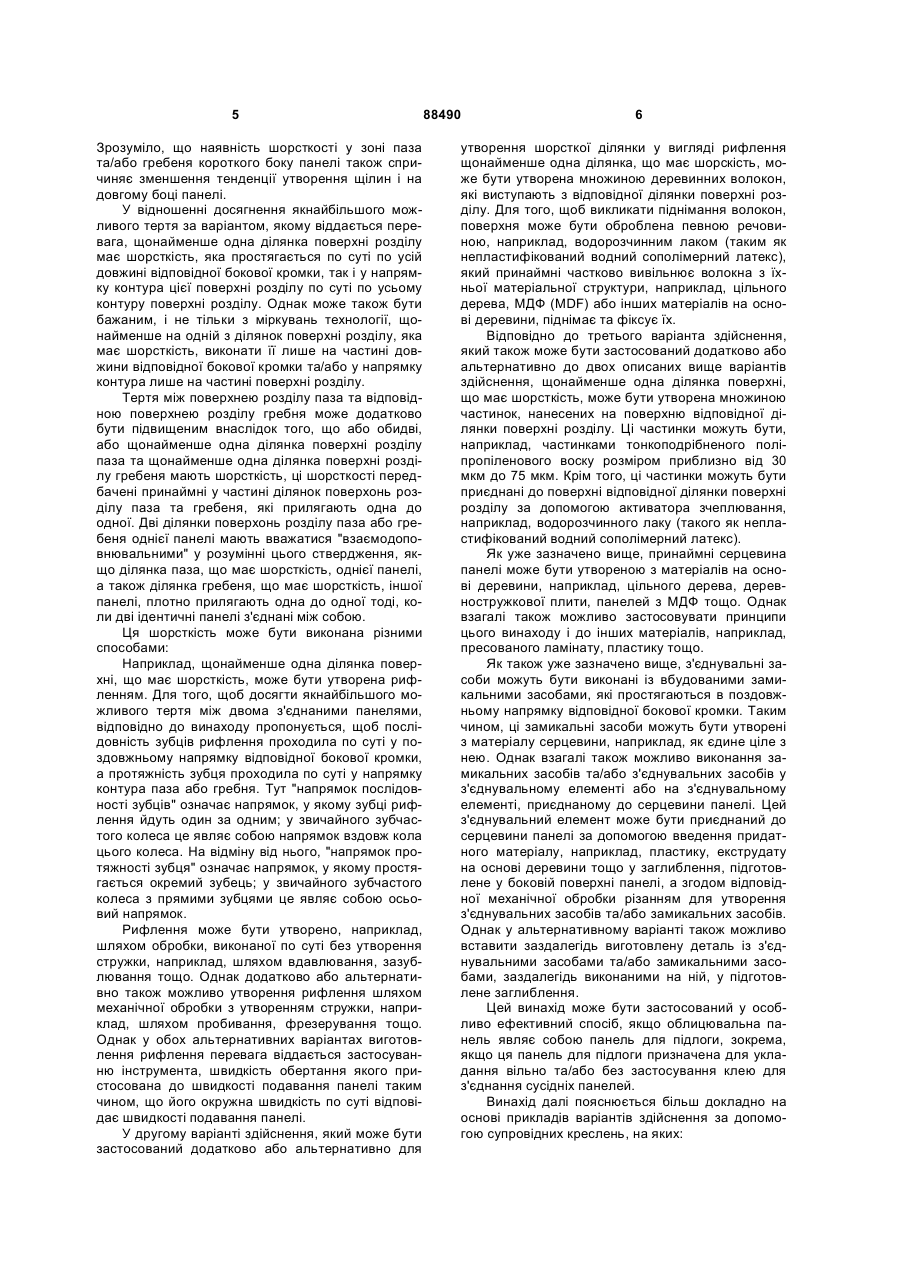

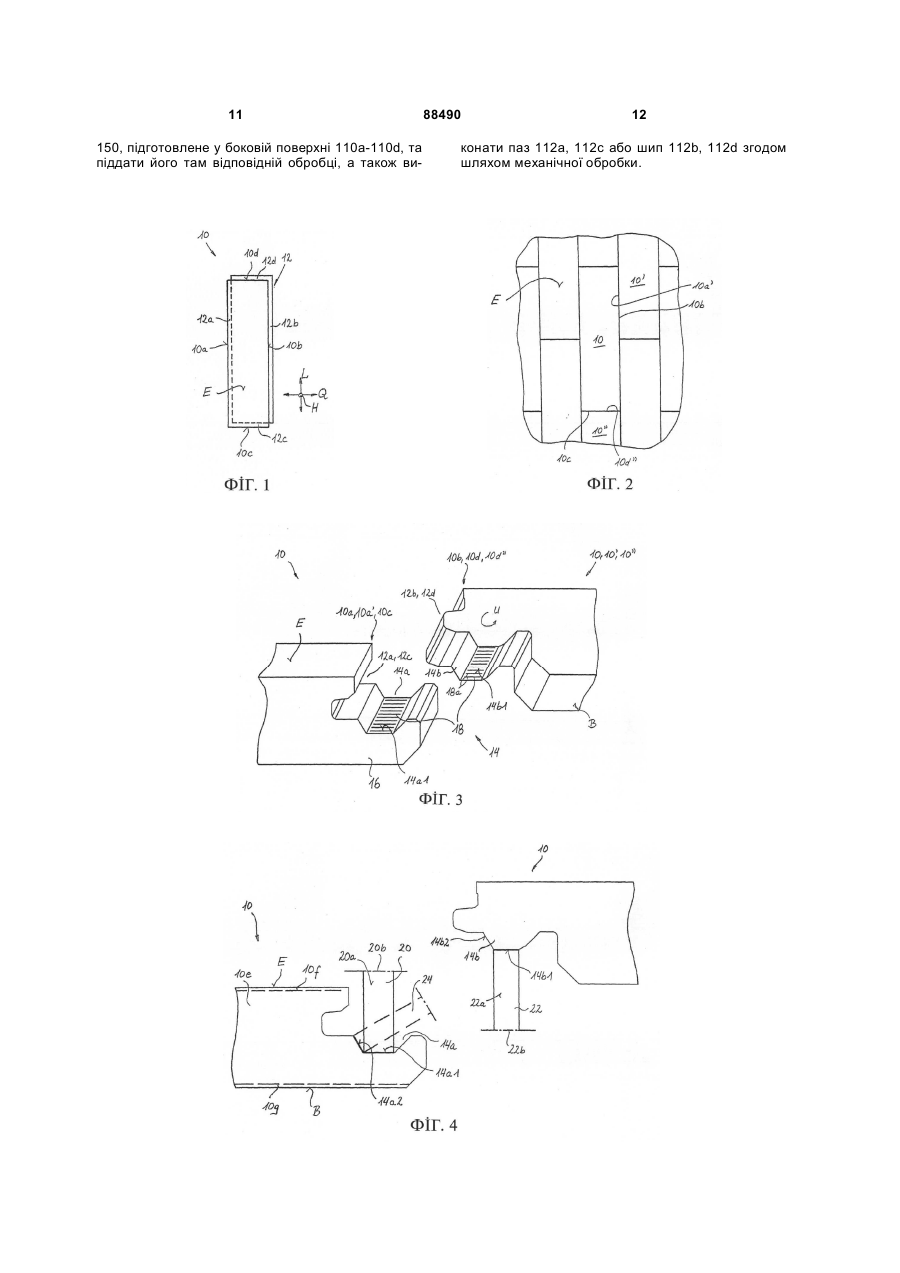

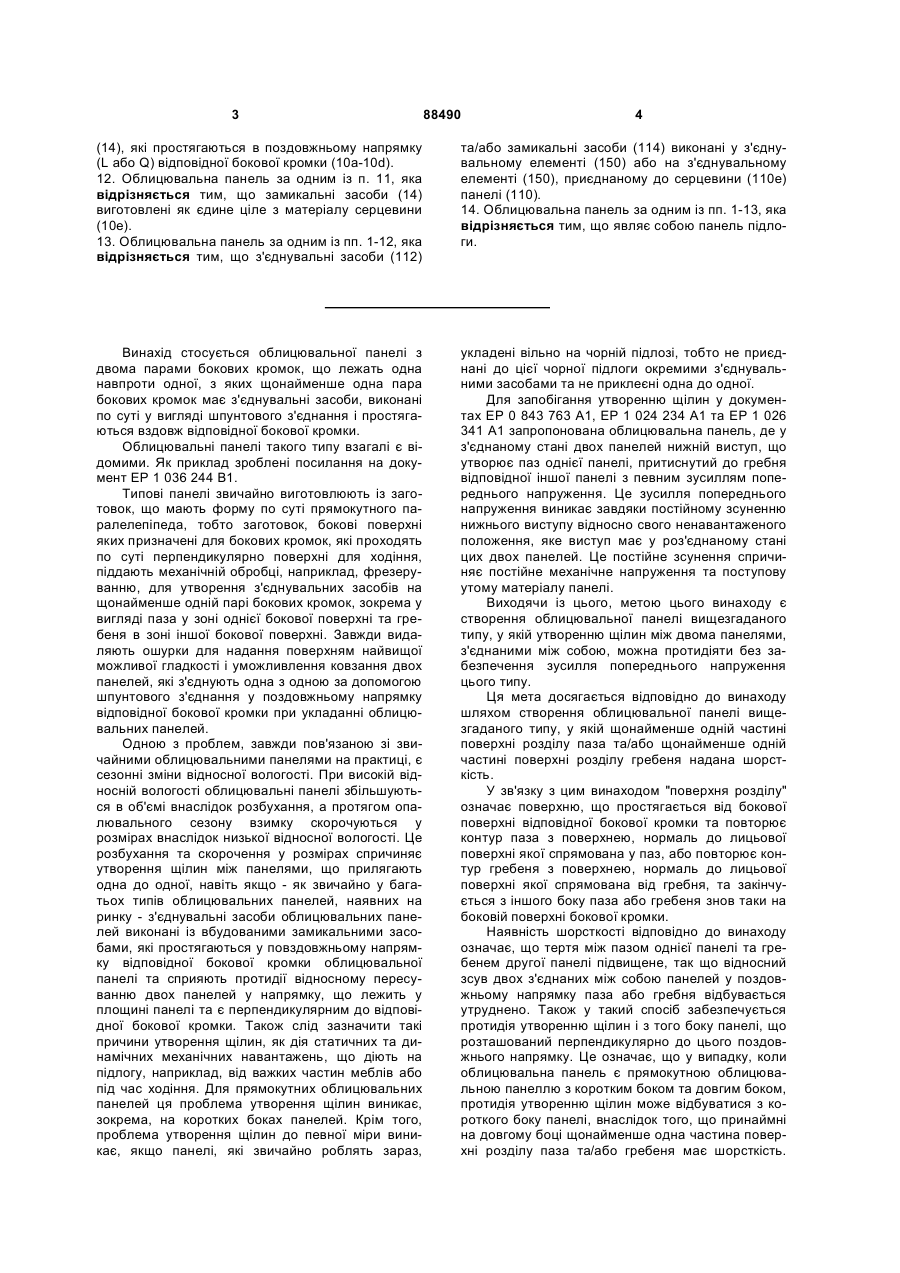

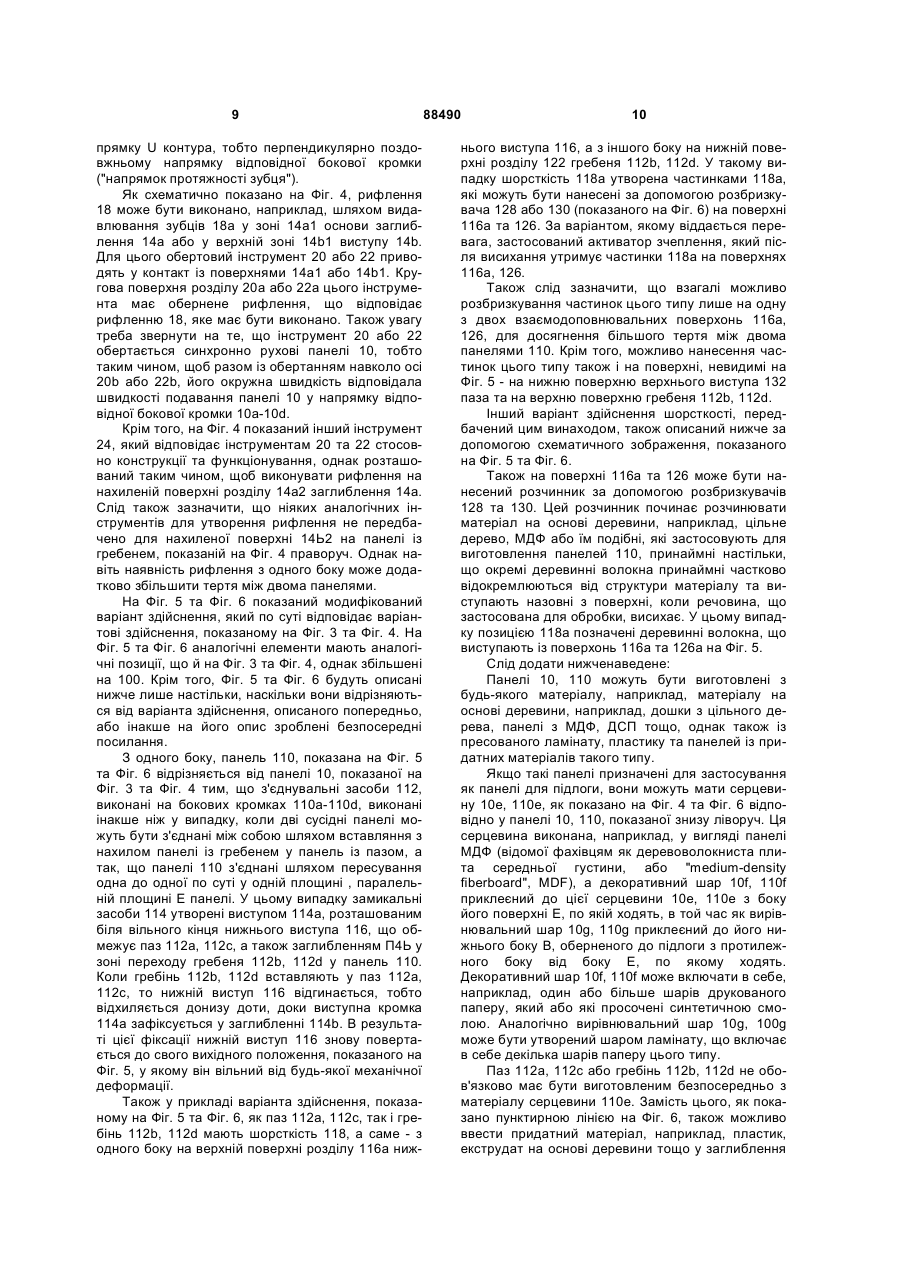

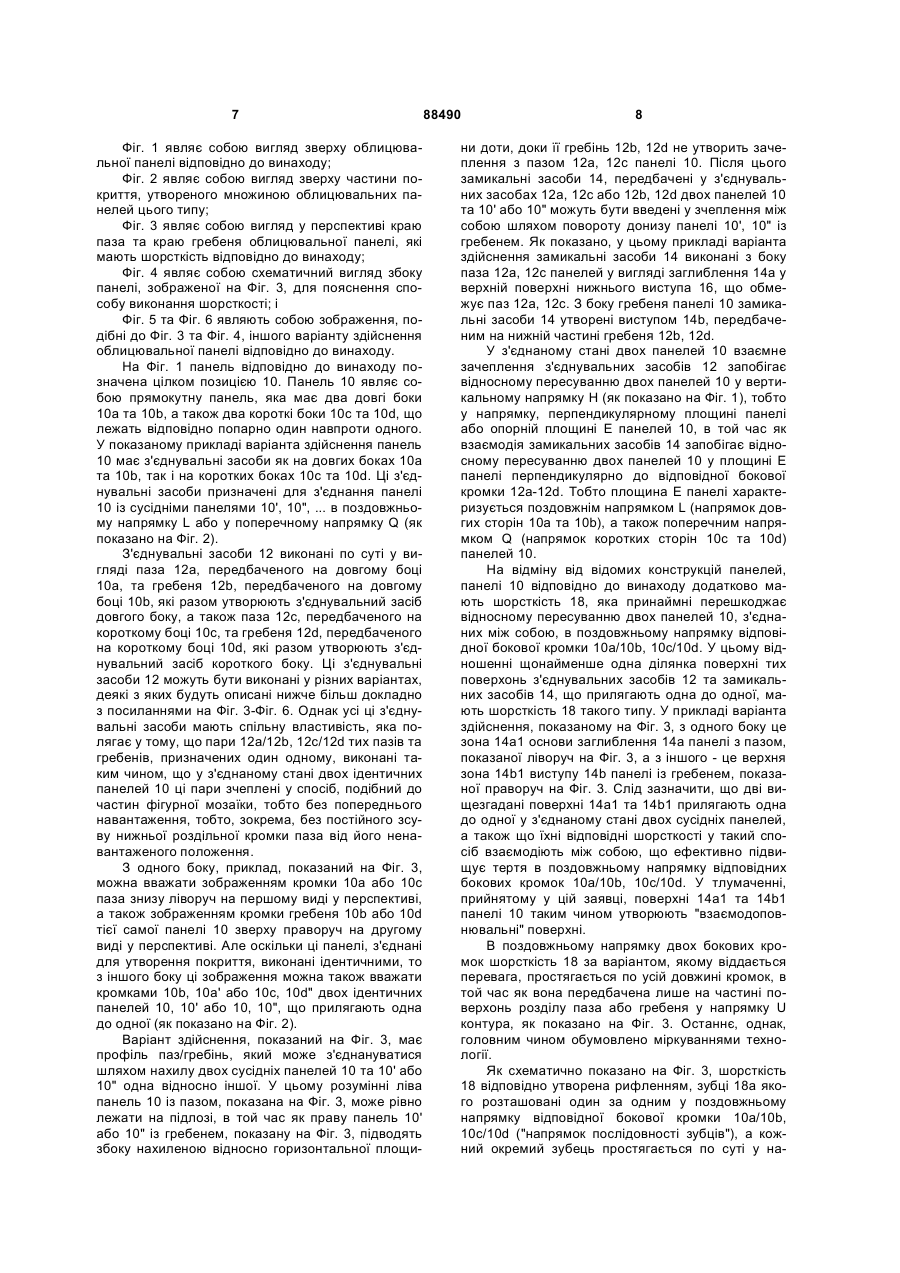

1. Облицювальна панель (10) з двома парами бокових кромок (10a-10d), що лежать одна навпроти одної, з яких щонайменше одна пара бокових кромок має з'єднувальні засоби (12), виконані по суті у вигляді паза (12а, 12с) та гребеня (12b, 12d) і простягаються вздовж відповідної бокової кромки, де щонайменше одна ділянка (14а1) поверхні поділу паза (12а, 12с) та щонайменше одна ділянка (14b1) поверхні поділу гребеня (12b, 12d) має шорсткість (18) у вигляді рифлення (18), причому шорсткість передбачена на ділянках поверхонь поділу паза та гребеня, які взаємодоповнюють одна одну, де послідовність зубців рифлення (18) проходить по суті у поздовжньому напрямку (L або Q) відповідної бокової кромки (10а-10d), а протяжність зубця спрямована по суті у напрямку (U) контура паза (12а, 12с) або гребеня (12b, 12d), і де взаємодоповнювальні ділянки (14а1, 14b1) щільно прилягають одна до одної та перебувають у зчепленні одна з одною у з'єднаному стані панелі з іншою ідентичною панеллю. 2. Облицювальна панель за п. 1, яка відрізняється тим, що рифлення (18) утворене шляхом обробки, виконаної по суті без знімання стружки, наприклад, шляхом вдавлювання, зазублювання тощо. 3. Облицювальна панель за п. 1 або 2, яка відрізняється тим, що рифлення (18) утворене шляхом механічної обробки різанням, наприклад, шляхом пробивання, фрезерування тощо. 4. Облицювальна панель (110) з двома парами бокових кромок (110а-110d), що лежать одна на 2 (19) 1 3 88490 4 (14), які простягаються в поздовжньому напрямку (L або Q) відповідної бокової кромки (10a-10d). 12. Облицювальна панель за одним із п. 11, яка відрізняється тим, що замикальні засоби (14) виготовлені як єдине ціле з матеріалу серцевини (10е). 13. Облицювальна панель за одним із пп. 1-12, яка відрізняється тим, що з'єднувальні засоби (112) та/або замикальні засоби (114) виконані у з'єднувальному елементі (150) або на з'єднувальному елементі (150), приєднаному до серцевини (110е) панелі (110). 14. Облицювальна панель за одним із пп. 1-13, яка відрізняється тим, що являє собою панель підлоги. Винахід стосується облицювальної панелі з двома парами бокових кромок, що лежать одна навпроти одної, з яких щонайменше одна пара бокових кромок має з'єднувальні засоби, виконані по суті у вигляді шпунтового з'єднання і простягаються вздовж відповідної бокової кромки. Облицювальні панелі такого типу взагалі є відомими. Як приклад зроблені посилання на документ ЕР 1 036 244 В1. Типові панелі звичайно виготовлюють із заготовок, що мають форму по суті прямокутного паралелепіпеда, тобто заготовок, бокові поверхні яких призначені для бокових кромок, які проходять по суті перпендикулярно поверхні для ходіння, піддають механічній обробці, наприклад, фрезеруванню, для утворення з'єднувальних засобів на щонайменше одній парі бокових кромок, зокрема у вигляді паза у зоні однієї бокової поверхні та гребеня в зоні іншої бокової поверхні. Завжди видаляють ошурки для надання поверхням найвищої можливої гладкості і уможливлення ковзання двох панелей, які з'єднують одна з одною за допомогою шпунтового з'єднання у поздовжньому напрямку відповідної бокової кромки при укладанні облицювальних панелей. Одною з проблем, завжди пов'язаною зі звичайними облицювальними панелями на практиці, є сезонні зміни відносної вологості. При високій відносній вологості облицювальні панелі збільшуються в об'ємі внаслідок розбухання, а протягом опалювального сезону взимку скорочуються у розмірах внаслідок низької відносної вологості. Це розбухання та скорочення у розмірах спричиняє утворення щілин між панелями, що прилягають одна до одної, навіть якщо - як звичайно у багатьох типів облицювальних панелей, наявних на ринку - з'єднувальні засоби облицювальних панелей виконані із вбудованими замикальними засобами, які простягаються у повздовжньому напрямку відповідної бокової кромки облицювальної панелі та сприяють протидії відносному пересуванню двох панелей у напрямку, що лежить у площині панелі та є перпендикулярним до відповідної бокової кромки. Також слід зазначити такі причини утворення щілин, як дія статичних та динамічних механічних навантажень, що діють на підлогу, наприклад, від важких частин меблів або під час ходіння. Для прямокутних облицювальних панелей ця проблема утворення щілин виникає, зокрема, на коротких боках панелей. Крім того, проблема утворення щілин до певної міри виникає, якщо панелі, які звичайно роблять зараз, укладені вільно на чорній підлозі, тобто не приєднані до цієї чорної підлоги окремими з'єднувальними засобами та не приклеєні одна до одної. Для запобігання утворенню щілин у документахЕР 0 843 763 А1, ЕР 1 024 234 А1 та ЕР 1 026 341 А1 запропонована облицювальна панель, де у з'єднаному стані двох панелей нижній виступ, що утворює паз однієї панелі, притиснутий до гребня відповідної іншої панелі з певним зусиллям попереднього напруження. Це зусилля попереднього напруження виникає завдяки постійному зсуненню нижнього виступу відносно свого ненавантаженого положення, яке виступ має у роз'єднаному стані цих двох панелей. Це постійне зсунення спричиняє постійне механічне напруження та поступову утому матеріалу панелі. Виходячи із цього, метою цього винаходу є створення облицювальної панелі вищезгаданого типу, у якій утворенню щілин між двома панелями, з'єднаними між собою, можна протидіяти без забезпечення зусилля попереднього напруження цього типу. Ця мета досягається відповідно до винаходу шляхом створення облицювальної панелі вищезгаданого типу, у якій щонайменше одній частині поверхні розділу паза та/або щонайменше одній частині поверхні розділу гребеня надана шорсткість. У зв'язку з цим винаходом "поверхня розділу" означає поверхню, що простягається від бокової поверхні відповідної бокової кромки та повторює контур паза з поверхнею, нормаль до лицьової поверхні якої спрямована у паз, або повторює контур гребеня з поверхнею, нормаль до лицьової поверхні якої спрямована від гребня, та закінчується з іншого боку паза або гребеня знов таки на боковій поверхні бокової кромки. Наявність шорсткості відповідно до винаходу означає, що тертя між пазом однієї панелі та гребенем другої панелі підвищене, так що відносний зсув двох з'єднаних між собою панелей у поздовжньому напрямку паза або гребня відбувається утруднено. Також у такий спосіб забезпечується протидія утворенню щілин і з того боку панелі, що розташований перпендикулярно до цього поздовжнього напрямку. Це означає, що у випадку, коли облицювальна панель є прямокутною облицювальною панеллю з коротким боком та довгим боком, протидія утворенню щілин може відбуватися з короткого боку панелі, внаслідок того, що принаймні на довгому боці щонайменше одна частина поверхні розділу паза та/або гребеня має шорсткість. 5 Зрозуміло, що наявність шорсткості у зоні паза та/або гребеня короткого боку панелі також спричиняє зменшення тенденції утворення щілин і на довгому боці панелі. У відношенні досягнення якнайбільшого можливого тертя за варіантом, якому віддається перевага, щонайменше одна ділянка поверхні розділу має шорсткість, яка простягається по суті по усій довжині відповідної бокової кромки, так і у напрямку контура цієї поверхні розділу по суті по усьому контуру поверхні розділу. Однак може також бути бажаним, і не тільки з міркувань технології, щонайменше на одній з ділянок поверхні розділу, яка має шорсткість, виконати її лише на частині довжини відповідної бокової кромки та/або у напрямку контура лише на частині поверхні розділу. Тертя між поверхнею розділу паза та відповідною поверхнею розділу гребня може додатково бути підвищеним внаслідок того, що або обидві, або щонайменше одна ділянка поверхні розділу паза та щонайменше одна ділянка поверхні розділу гребеня мають шорсткість, ці шорсткості передбачені принаймні у частині ділянок поверхонь розділу паза та гребеня, які прилягають одна до одної. Дві ділянки поверхонь розділу паза або гребеня однієї панелі мають вважатися "взаємодоповнювальними" у розумінні цього ствердження, якщо ділянка паза, що має шорсткість, однієї панелі, а також ділянка гребеня, що має шорсткість, іншої панелі, плотно прилягають одна до одної тоді, коли дві ідентичні панелі з'єднані між собою. Ця шорсткість може бути виконана різними способами: Наприклад, щонайменше одна ділянка поверхні, що має шорсткість, може бути утворена рифленням. Для того, щоб досягти якнайбільшого можливого тертя між двома з'єднаними панелями, відповідно до винаходу пропонується, щоб послідовність зубців рифлення проходила по суті у поздовжньому напрямку відповідної бокової кромки, а протяжність зубця проходила по суті у напрямку контура паза або гребня. Тут "напрямок послідовності зубців" означає напрямок, у якому зубці рифлення йдуть один за одним; у звичайного зубчастого колеса це являє собою напрямок вздовж кола цього колеса. На відміну від нього, "напрямок протяжності зубця" означає напрямок, у якому простягається окремий зубець; у звичайного зубчастого колеса з прямими зубцями це являє собою осьовий напрямок. Рифлення може бути утворено, наприклад, шляхом обробки, виконаної по суті без утворення стружки, наприклад,шляхом вдавлювання, зазублювання тощо. Однак додатково або альтернативно також можливо утворення рифлення шляхом механічної обробки з утворенням стружки, наприклад, шляхом пробивання, фрезерування тощо. Однак у обох альтернативних варіантах виготовлення рифлення перевага віддається застосуванню інструмента, швидкість обертання якого пристосована до швидкості подавання панелі таким чином, що його окружна швидкість по суті відповідає швидкості подавання панелі. У другому варіанті здійснення, який може бути застосований додатково або альтернативно для 88490 6 утворення шорсткої ділянки у вигляді рифлення щонайменше одна ділянка, що має шорскість, може бути утворена множиною деревинних волокон, які виступають з відповідної ділянки поверхні розділу. Для того, щоб викликати піднімання волокон, поверхня може бути оброблена певною речовиною, наприклад, водорозчинним лаком (таким як непластифікований водний сополімерний латекс), який принаймні частково вивільнює волокна з їхньої матеріальної структури, наприклад, цільного дерева, МДФ (MDF) або інших матеріалів на основі деревини, піднімає та фіксує їх. Відповідно до третього варіанта здійснення, який також може бути застосований додатково або альтернативно до двох описаних вище варіантів здійснення, щонайменше одна ділянка поверхні, що має шорсткість, може бути утворена множиною частинок, нанесених на поверхню відповідної ділянки поверхні розділу. Ці частинки можуть бути, наприклад, частинками тонкоподрібненого поліпропіленового воску розміром приблизно від 30 мкм до 75 мкм. Крім того, ці частинки можуть бути приєднані до поверхні відповідної ділянки поверхні розділу за допомогою активатора зчеплювання, наприклад, водорозчинного лаку (такого як непластифікований водний сополімерний латекс). Як уже зазначено вище, принаймні серцевина панелі може бути утвореною з матеріалів на основі деревини, наприклад, цільного дерева, деревностружкової плити, панелей з МДФ тощо. Однак взагалі також можливо застосовувати принципи цього винаходу і до інших матеріалів, наприклад, пресованого ламінату, пластику тощо. Як також уже зазначено вище, з'єднувальні засоби можуть бути виконані із вбудованими замикальними засобами, які простягаються в поздовжньому напрямку відповідної бокової кромки. Таким чином, ці замикальні засоби можуть бути утворені з матеріалу серцевини, наприклад, як єдине ціле з нею. Однак взагалі також можливо виконання замикальних засобів та/або з'єднувальних засобів у з'єднувальному елементі або на з'єднувальному елементі, приєднаному до серцевини панелі. Цей з'єднувальний елемент може бути приєднаний до серцевини панелі за допомогою введення придатного матеріалу, наприклад, пластику, екструдату на основі деревини тощо у заглиблення, підготовлене у боковій поверхні панелі, а згодом відповідної механічної обробки різанням для утворення з'єднувальних засобів та/або замикальних засобів. Однак у альтернативному варіанті також можливо вставити заздалегідь виготовлену деталь із з'єднувальними засобами та/або замикальними засобами, заздалегідь виконаними на ній, у підготовлене заглиблення. Цей винахід може бути застосований у особливо ефективний спосіб, якщо облицювальна панель являє собою панель для підлоги, зокрема, якщо ця панель для підлоги призначена для укладання вільно та/або без застосування клею для з'єднання сусідніх панелей. Винахід далі пояснюється більш докладно на основі прикладів варіантів здійснення за допомогою супровідних креслень, на яких: 7 Фіг. 1 являє собою вигляд зверху облицювальної панелі відповідно до винаходу; Фіг. 2 являє собою вигляд зверху частини покриття, утвореного множиною облицювальних панелей цього типу; Фіг. 3 являє собою вигляд у перспективі краю паза та краю гребеня облицювальної панелі, які мають шорсткість відповідно до винаходу; Фіг. 4 являє собою схематичний вигляд збоку панелі, зображеної на Фіг. 3, для пояснення способу виконання шорсткості; і Фіг. 5 та Фіг. 6 являють собою зображення, подібні до Фіг. 3 та Фіг. 4, іншого варіанту здійснення облицювальної панелі відповідно до винаходу. На Фіг. 1 панель відповідно до винаходу позначена цілком позицією 10. Панель 10 являє собою прямокутну панель, яка має два довгі боки 10а та 10b, а також два короткі боки 10с та 10d, що лежать відповідно попарно один навпроти одного. У показаному прикладі варіанта здійснення панель 10 має з'єднувальні засоби як на довгих боках 10а та 10b, так і на коротких боках 10с та 10d. Ці з'єднувальні засоби призначені для з'єднання панелі 10 із сусідніми панелями 10', 10", ... в поздовжньому напрямку L або у поперечному напрямку Q (як показано на Фіг. 2). З'єднувальні засоби 12 виконані по суті у вигляді паза 12а, передбаченого на довгому боці 10а, та гребеня 12b, передбаченого на довгому боці 10b, які разом утворюють з'єднувальний засіб довгого боку, а також паза 12с, передбаченого на короткому боці 10с, та гребеня 12d, передбаченого на короткому боці 10d, які разом утворюють з'єднувальний засіб короткого боку. Ці з'єднувальні засоби 12 можуть бути виконані у різних варіантах, деякі з яких будуть описані нижче більш докладно з посиланнями на Фіг. 3-Фіг. 6. Однак усі ці з'єднувальні засоби мають спільну властивість, яка полягає у тому, що пари 12a/12b, 12c/12d тих пазів та гребенів, призначених один одному, виконані таким чином, що у з'єднаному стані двох ідентичних панелей 10 ці пари зчеплені у спосіб, подібний до частин фігурної мозаїки, тобто без попереднього навантаження, тобто, зокрема, без постійного зсуву нижньої роздільної кромки паза від його ненавантаженого положення. З одного боку, приклад, показаний на Фіг. 3, можна вважати зображенням кромки 10а або 10с паза знизу ліворуч на першому виді у перспективі, а також зображенням кромки гребеня 10b або 10d тієї самої панелі 10 зверху праворуч на другому виді у перспективі. Але оскільки ці панелі, з'єднані для утворення покриття, виконані ідентичними, то з іншого боку ці зображення можна також вважати кромками 10b, 10а' або 10с, 10d" двох ідентичних панелей 10, 10' або 10, 10", що прилягають одна до одної (як показано на Фіг. 2). Варіант здійснення, показаний на Фіг. 3, має профіль паз/гребінь, який може з'єднануватися шляхом нахилу двох сусідніх панелей 10 та 10' або 10" одна відносно іншої. У цьому розумінні ліва панель 10 із пазом, показана на Фіг. 3, може рівно лежати на підлозі, в той час як праву панель 10' або 10" із гребенем, показану на Фіг. 3, підводять збоку нахиленою відносно горизонтальної площи 88490 8 ни доти, доки її гребінь 12b, 12d не утворить зачеплення з пазом 12а, 12с панелі 10. Після цього замикальні засоби 14, передбачені у з'єднувальних засобах 12а, 12с або 12b, 12d двох панелей 10 та 10' або 10" можуть бути введені у зчеплення між собою шляхом повороту донизу панелі 10', 10" із гребенем. Як показано, у цьому прикладі варіанта здійснення замикальні засоби 14 виконані з боку паза 12а, 12с панелей у вигляді заглиблення 14а у верхній поверхні нижнього виступа 16, що обмежує паз 12а, 12с. З боку гребеня панелі 10 замикальні засоби 14 утворені виступом 14b, передбаченим на нижній частині гребеня 12b, 12d. У з'єднаному стані двох панелей 10 взаємне зачеплення з'єднувальних засобів 12 запобігає відносному пересуванню двох панелей 10 у вертикальному напрямку Η (як показано на Фіг. 1), тобто у напрямку, перпендикулярному площині панелі або опорній площині Ε панелей 10, в той час як взаємодія замикальних засобів 14 запобігає відносному пересуванню двох панелей 10 у площині Ε панелі перпендикулярно до відповідної бокової кромки 12а-12d. Тобто площина Ε панелі характеризується поздовжнім напрямком L (напрямок довгих сторін 10а та 10b), а також поперечним напрямком Q (напрямок коротких сторін 10с та 10d) панелей 10. На відміну від відомих конструкцій панелей, панелі 10 відповідно до винаходу додатково мають шорсткість 18, яка принаймні перешкоджає відносному пересуванню двох панелей 10, з'єднаних між собою, в поздовжньому напрямку відповідної бокової кромки 10а/10b, 10c/10d. У цьому відношенні щонайменше одна ділянка поверхні тих поверхонь з'єднувальних засобів 12 та замикальних засобів 14, що прилягають одна до одної, мають шорсткість 18 такого типу. У прикладі варіанта здійснення, показаному на Фіг. 3, з одного боку це зона 14а1 основи заглиблення 14а панелі з пазом, показаної ліворуч на Фіг. 3, а з іншого - це верхня зона 14b1 виступу 14b панелі із гребенем, показаної праворуч на Фіг. 3. Слід зазначити, що дві вищезгадані поверхні 14а1 та 14b1 прилягають одна до одної у з'єднаному стані двох сусідніх панелей, а також що їхні відповідні шорсткості у такий спосіб взаємодіють між собою, що ефективно підвищує тертя в поздовжньому напрямку відповідних бокових кромок 10а/10b, 10c/10d. У тлумаченні, прийнятому у цій заявці, поверхні 14а1 та 14b1 панелі 10 таким чином утворюють "взаємодоповнювальні" поверхні. В поздовжньому напрямку двох бокових кромок шорсткість 18 за варіантом, якому віддається перевага, простягається по усій довжині кромок, в той час як вона передбачена лише на частині поверхонь розділу паза або гребеня у напрямку U контура, як показано на Фіг. 3. Останнє, однак, головним чином обумовлено міркуваннями технології. Як схематично показано на Фіг.3, шорсткість 18 відповідно утворена рифленням, зубці 18а якого розташовані один за одним у поздовжньому напрямку відповідної бокової кромки 10а/10b, 10c/10d ("напрямок послідовності зубців"), а кожний окремий зубець простягається по суті у на 9 прямку U контура, тобто перпендикулярно поздовжньому напрямку відповідної бокової кромки ("напрямок протяжності зубця"). Як схематично показано на Фіг. 4, рифлення 18 може бути виконано, наприклад, шляхом видавлювання зубців 18а у зоні 14а1 основи заглиблення 14а або у верхній зоні 14b1 виступу 14b. Для цього обертовий інструмент 20 або 22 приводять у контакт із поверхнями 14а1 або 14b1. Кругова поверхня розділу 20а або 22а цього інструмента має обернене рифлення, що відповідає рифленню 18, яке має бути виконано. Також увагу треба звернути на те, що інструмент 20 або 22 обертається синхронно рухові панелі 10, тобто таким чином, щоб разом із обертанням навколо осі 20b або 22b, його окружна швидкість відповідала швидкості подавання панелі 10 у напрямку відповідної бокової кромки 10a-10d. Крім того, на Фіг. 4 показаний інший інструмент 24, який відповідає інструментам 20 та 22 стосовно конструкції та функціонування, однак розташований таким чином, щоб виконувати рифлення на нахиленій поверхні розділу 14а2 заглиблення 14а. Слід також зазначити, що ніяких аналогічних інструментів для утворення рифлення не передбачено для нахиленої поверхні 14Ь2 на панелі із гребенем, показаній на Фіг. 4 праворуч. Однак навіть наявність рифлення з одного боку може додатково збільшити тертя між двома панелями. На Фіг. 5 та Фіг. 6 показаний модифікований варіант здійснення, який по суті відповідає варіантові здійснення, показаному на Фіг. 3 та Фіг. 4. На Фіг. 5 та Фіг. 6 аналогічні елементи мають аналогічні позиції, що й на Фіг. 3 та Фіг. 4, однак збільшені на 100. Крім того, Фіг. 5 та Фіг. 6 будуть описані нижче лише настільки, наскільки вони відрізняються від варіанта здійснення, описаного попередньо, або інакше на його опис зроблені безпосередні посилання. З одного боку, панель 110, показана на Фіг. 5 та Фіг. 6 відрізняється від панелі 10, показаної на Фіг. 3 та Фіг. 4 тим, що з'єднувальні засоби 112, виконані на бокових кромках 110a-110d, виконані інакше ніж у випадку, коли дві сусідні панелі можуть бути з'єднані між собою шляхом вставляння з нахилом панелі із гребенем у панель із пазом, а так, що панелі 110 з'єднані шляхом пересування одна до одної по суті у одній площині , паралельній площині Ε панелі. У цьому випадку замикальні засоби 114 утворені виступом 114а, розташованим біля вільного кінця нижнього виступа 116, що обмежує паз 112а, 112с, а також заглибленням П4Ь у зоні переходу гребеня 112b, 112d у панель 110. Коли гребінь 112b, 112d вставляють у паз 112а, 112с, то нижній виступ 116 відгинається, тобто відхиляється донизу доти, доки виступна кромка 114а зафіксується у заглибленні 114b. В результаті цієї фіксації нижній виступ 116 знову повертається до свого вихідного положення, показаного на Фіг. 5, у якому він вільний від будь-якої механічної деформації. Також у прикладі варіанта здійснення, показаному на Фіг. 5 та Фіг. 6, як паз 112а, 112с, так і гребінь 112b, 112d мають шорсткість 118, а саме - з одного боку на верхній поверхні розділу 116а ниж 88490 10 нього виступа 116, а з іншого боку на нижній поверхні розділу 122 гребеня 112b, 112d. У такому випадку шорсткість 118а утворена частинками 118а, які можуть бути нанесені за допомогою розбризкувача 128 або 130 (показаного на Фіг. 6) на поверхні 116а та 126. За варіантом, якому віддається перевага, застосований активатор зчеплення, який після висихання утримує частинки 118а на поверхнях 116а, 126. Також слід зазначити, що взагалі можливо розбризкування частинок цього типу лише на одну з двох взаємодоповнювальних поверхонь 116а, 126, для досягнення більшого тертя між двома панелями 110. Крім того, можливо нанесення частинок цього типу також і на поверхні, невидимі на Фіг. 5 - на нижню поверхню верхнього виступа 132 паза та на верхню поверхню гребеня 112b, 112d. Інший варіант здійснення шорсткості, передбачений цим винаходом, також описаний нижче за допомогою схематичного зображення, показаного на Фіг. 5 та Фіг. 6. Також на поверхні 116а та 126 може бути нанесений розчинник за допомогою розбризкувачів 128 та 130. Цей розчинник починає розчинювати матеріал на основі деревини, наприклад, цільне дерево, МДФ або їм подібні, які застосовують для виготовлення панелей 110, принаймні настільки, що окремі деревинні волокна принаймні частково відокремлюються від структури матеріалу та виступають назовні з поверхні, коли речовина, що застосована для обробки, висихає. У цьому випадку позицією 118а позначені деревинні волокна, що виступають із поверхонь 116а та 126а на Фіг. 5. Слід додати нижченаведене: Панелі 10, 110 можуть бути виготовлені з будь-якого матеріалу, наприклад, матеріалу на основі деревини, наприклад, дошки з цільного дерева, панелі з МДФ, ДСП тощо, однак також із пресованого ламінату, пластику та панелей із придатних матеріалів такого типу. Якщо такі панелі призначені для застосування як панелі для підлоги, вони можуть мати серцевину 10е, 110е, як показано на Фіг. 4 та Фіг. 6 відповідно у панелі 10, 110, показаної знизу ліворуч. Ця серцевина виконана, наприклад, у вигляді панелі МДФ (відомої фахівцям як деревоволокниста плита середньої густини, або "medium-density fiberboard", MDF), a декоративний шар 10f, 110f приклеєний до цієї серцевини 10е, 110е з боку його поверхні Е, по якій ходять, в той час як вирівнювальний шар 10g, 110g приклеєний до його нижнього боку В, оберненого до підлоги з протилежного боку від боку Е, по якому ходять. Декоративний шар 10f, 110f може включати в себе, наприклад, один або більше шарів друкованого паперу, який або які просочені синтетичною смолою. Аналогічно вирівнювальний шар 10g, 100g може бути утворений шаром ламінату, що включає в себе декілька шарів паперу цього типу. Паз 112а, 112с або гребінь 112b, 112d не обов'язково має бути виготовленим безпосередньо з матеріалу серцевини 110е. Замість цього, як показано пунктирною лінією на Фіг. 6, також можливо ввести придатний матеріал, наприклад, пластик, екструдат на основі деревини тощо у заглиблення 11 150, підготовлене у боковій поверхні 110a-110d, та піддати його там відповідній обробці, а також ви 88490 12 конати паз 112а, 112с або шип 112b, 112d згодом шляхом механічної обробки. 13 Комп’ютерна верстка І. Скворцова 88490 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
