Кластер світлодіодних модулів з високоефективним тепловідведенням

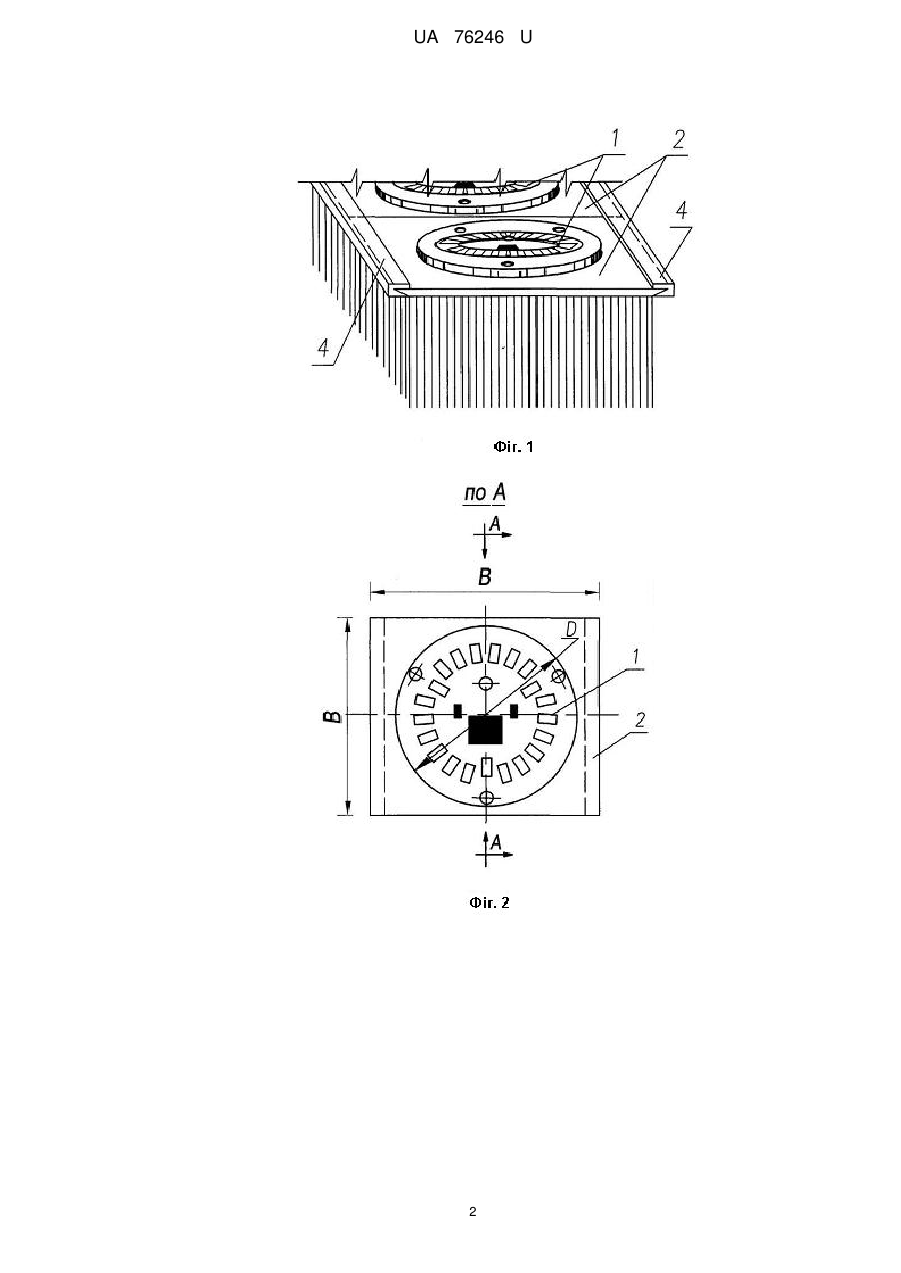

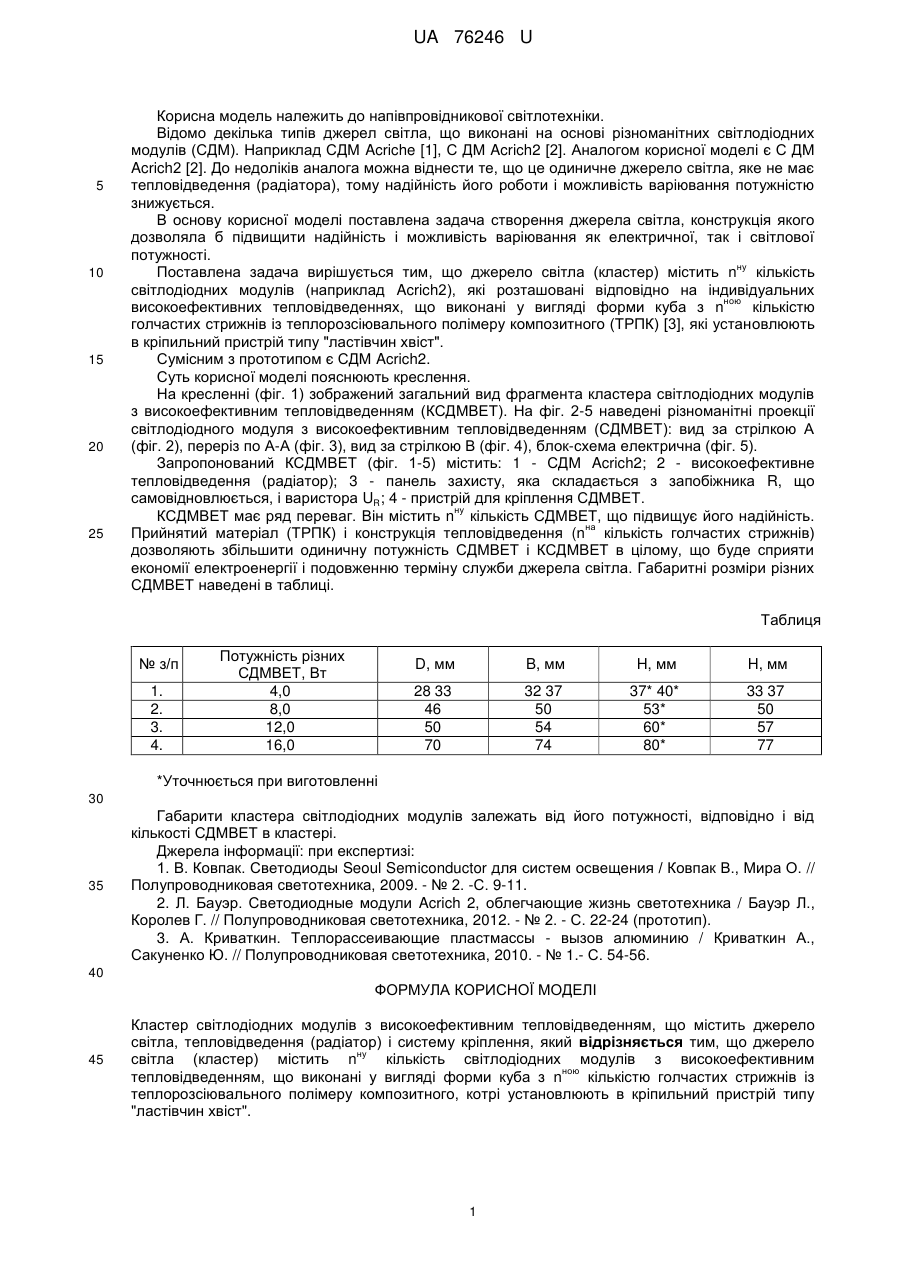

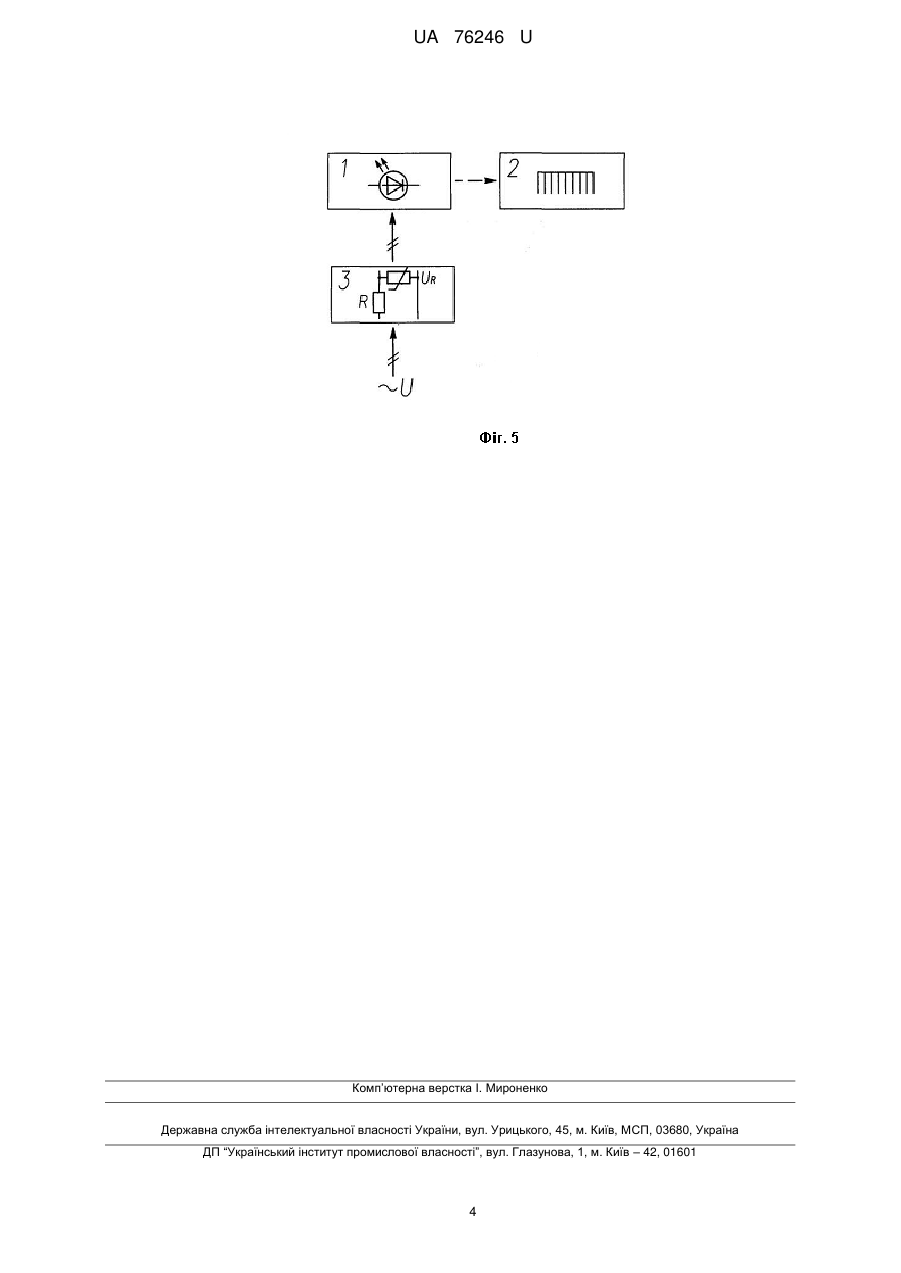

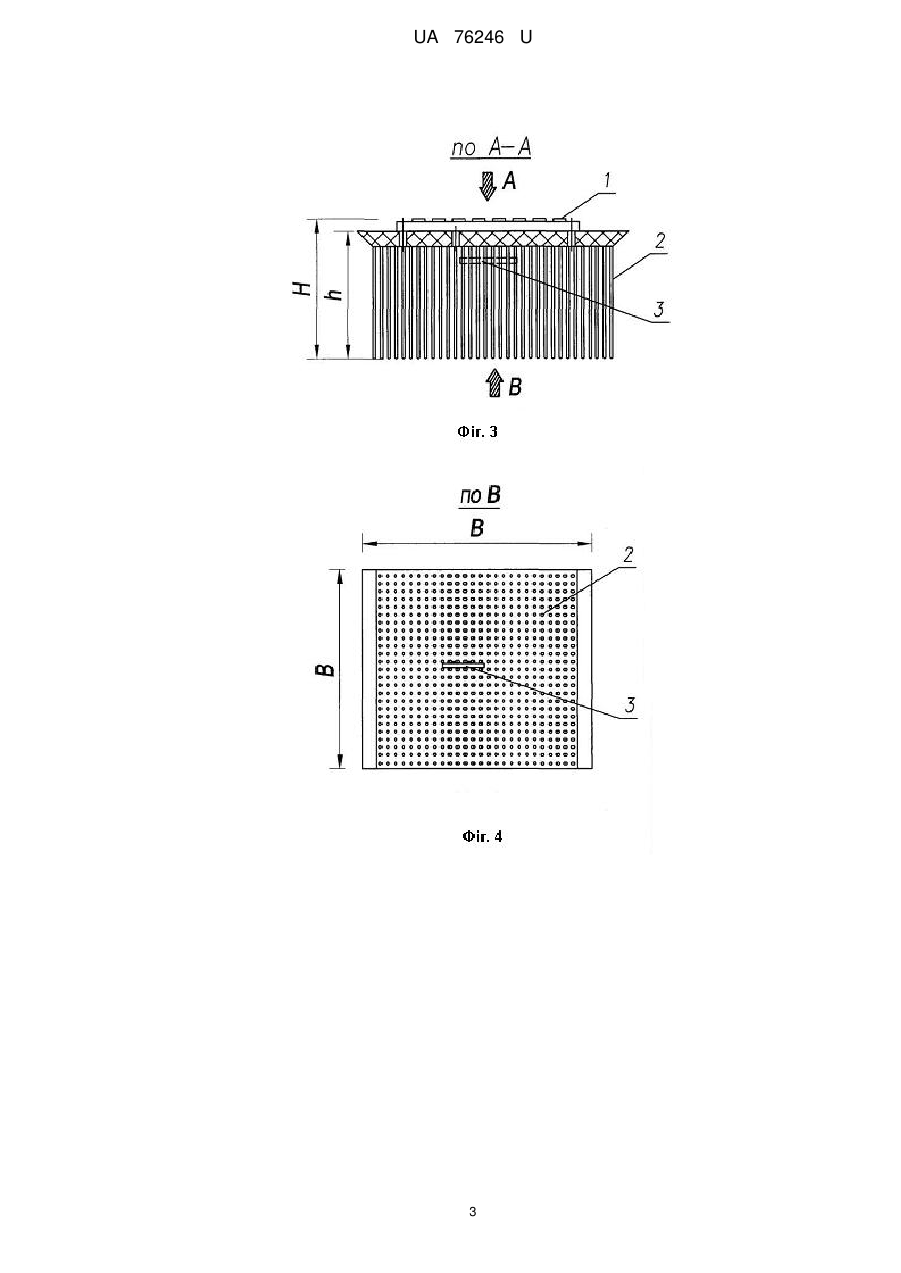

Реферат: Кластер світлодіодних модулів з високоефективним тепловідведенням містить джерело світла, ну тепловідведення (радіатор) і систему кріплення. Джерело світла (кластер) містить n кількість світлодіодних модулів з високоефективним тепловідведенням, що виконані у вигляді форми ною куба з n кількістю голчастих стрижнів із теплорозсіювального полімеру композитного, які установлюють в кріпильний пристрій типу "ластівчин хвіст". UA 76246 U (54) КЛАСТЕР СВІТЛОДІОДНИХ МОДУЛІВ З ВИСОКОЕФЕКТИВНИМ ТЕПЛОВІДВЕДЕННЯМ UA 76246 U UA 76246 U 5 10 15 20 25 Корисна модель належить до напівпровідникової світлотехніки. Відомо декілька типів джерел світла, що виконані на основі різноманітних світлодіодних модулів (СДМ). Наприклад СДМ Acriche [1], С ДМ Acrich2 [2]. Аналогом корисної моделі є С ДМ Acrich2 [2]. До недоліків аналога можна віднести те, що це одиничне джерело світла, яке не має тепловідведення (радіатора), тому надійність його роботи і можливість варіювання потужністю знижується. В основу корисної моделі поставлена задача створення джерела світла, конструкція якого дозволяла б підвищити надійність і можливість варіювання як електричної, так і світлової потужності. ну Поставлена задача вирішується тим, що джерело світла (кластер) містить n кількість світлодіодних модулів (наприклад Acrich2), які розташовані відповідно на індивідуальних ною високоефективних тепловідведеннях, що виконані у вигляді форми куба з n кількістю голчастих стрижнів із теплорозсіювального полімеру композитного (ТРПК) [3], які установлюють в кріпильний пристрій типу "ластівчин хвіст". Сумісним з прототипом є СДМ Acrich2. Суть корисної моделі пояснюють креслення. На кресленні (фіг. 1) зображений загальний вид фрагмента кластера світлодіодних модулів з високоефективним тепловідведенням (КСДМВЕТ). На фіг. 2-5 наведені різноманітні проекції світлодіодного модуля з високоефективним тепловідведенням (СДМВЕТ): вид за стрілкою А (фіг. 2), переріз по А-А (фіг. 3), вид за стрілкою В (фіг. 4), блок-схема електрична (фіг. 5). Запропонований КСДМВЕТ (фіг. 1-5) містить: 1 - СДМ Acrich2; 2 - високоефективне тепловідведення (радіатор); 3 - панель захисту, яка складається з запобіжника R, що самовідновлюється, і варистора UR; 4 - пристрій для кріплення СДМВЕТ. ну КСДМВЕТ має ряд переваг. Він містить n кількість СДМВЕТ, що підвищує його надійність. на Прийнятий матеріал (ТРПК) і конструкція тепловідведення (n кількість голчастих стрижнів) дозволяють збільшити одиничну потужність СДМВЕТ і КСДМВЕТ в цілому, що буде сприяти економії електроенергії і подовженню терміну служби джерела світла. Габаритні розміри різних СДМВЕТ наведені в таблиці. Таблиця № з/п 1. 2. 3. 4. Потужність різних СДМВЕТ, Вт 4,0 8,0 12,0 16,0 D, мм B, мм H, мм H, мм 28 33 46 50 70 32 37 50 54 74 37* 40* 53* 60* 80* 33 37 50 57 77 *Уточнюється при виготовленні 30 35 Габарити кластера світлодіодних модулів залежать від його потужності, відповідно і від кількості СДМВЕТ в кластері. Джерела інформації: при експертизі: 1. В. Ковпак. Светодиоды Seoul Semiconductor для систем освещения / Ковпак В., Мира О. // Полупроводниковая светотехника, 2009. - № 2. -С. 9-11. 2. Л. Бауэр. Светодиодные модули Acrich 2, облегчающие жизнь светотехника / Бауэр Л., Королев Г. // Полупроводниковая светотехника, 2012. - № 2. - С. 22-24 (прототип). 3. А. Криваткин. Теплорассеивающие пластмассы - вызов алюминию / Криваткин Α., Сакуненко Ю. // Полупроводниковая светотехника, 2010. - № 1.- С. 54-56. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Кластер світлодіодних модулів з високоефективним тепловідведенням, що містить джерело світла, тепловідведення (радіатор) і систему кріплення, який відрізняється тим, що джерело ну світла (кластер) містить n кількість світлодіодних модулів з високоефективним ною тепловідведенням, що виконані у вигляді форми куба з n кількістю голчастих стрижнів із теплорозсіювального полімеру композитного, котрі установлюють в кріпильний пристрій типу "ластівчин хвіст". 1 UA 76246 U 2 UA 76246 U 3 UA 76246 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
